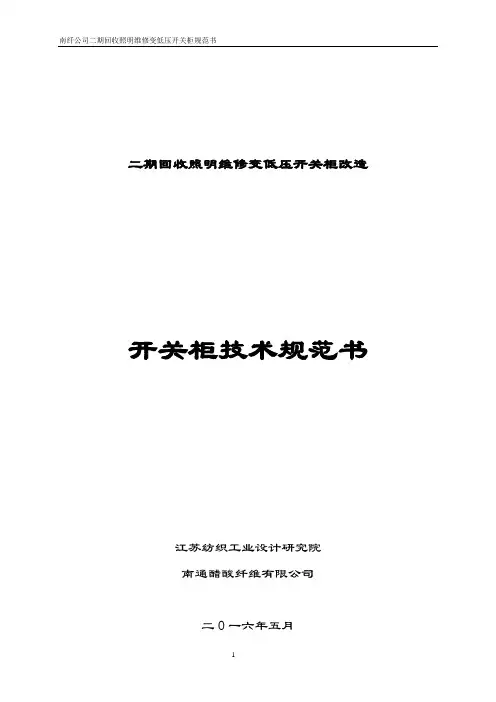

二期回收照明维修变低压开关柜改造开关柜技术规范书江苏纺织工业设计研究院南通醋酸纤维有限公司二O一六年五月目录1 总则 (4)1.1总则 (4)1.2运行条件 (4)1.3 设计参数 (5)2技术要求 (5)2.1应遵循的主要现行标准 (5)2.2技术参数和性能要求 (7)2.3设备规范 (8)2.4性能要求 (9)3 供货商供货及工作范围 (17)3.1 供货范围 (17)3.2工作范围 (17)3.3技术服务与售后服务 (18)3.4出厂试验和现场交接试验、验收 (18)4 质量保证 (19)5 清洁、油漆、铭牌、包装、装卸、运输与储存 (20)6 其它 (20)1 总则1.1总则1.1.1本技术规范书是对南纤公司二期回收照明维修变低压开关柜的技术要求。

它除提出了系统的功能设计、结构、性能、安装和试验等方面的技术要求外，还对卖方的供货和工作范围、设计图纸及技术资料的提供提出了要求。

1.1.2本技术规范书提出的是最低限度的要求，并未对一切技术细节及要求作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备供货范围和工作范围完全符合本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.1.4本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.1.5本技术规范书经买、卖双方确认后作为合同的技术附件，与合同正文具有同等法律效力。

1.1.6本规范书未尽事宜，双方协商确定。

1.2运行条件1.2.1 工作温度：a. 正常工作温度：-25℃～+ 50ºC；b. 极限工作温度：-40ºC ～+70ºC。

1.2.2工作大气条件：a. 相对湿度：日平均值≤95%，月平均值≤90%；b. 大气压力：80KPa～106Kpa。

低压元器件汇总1．施耐德：空气断路器MT，塑壳断路器NS，微型断路器，交流接触器LC1，热继电器LR2，信号灯、按钮XB2系列，隔离开关INT系列，避雷器PRD65系列，软起动器ATS48Q，变频器ATV系列, 电动机保护器GV2系列，双电源切换装置ATS系列，2．梅兰日兰：微型开关C65N，漏电开关Vigi，NC100H，3．上海人民电器：框架开关RMW1，DW15系列，ME系列，塑壳开关RMM1，DZ 系列，热继电器T系列，交流接触器B系列，CK1系列，4．ABB：空气断路器F系列，E系列(带MIC5.0P控制单元)，塑壳断路器S 系列，接触器A系列，热继电器UA， TA系列，变频器ACS800系列，ACS401系列，ACS601系列，软起动器PSTB系列，PSS系列，PST系列，微型断路器S250、S270系列，双电源切换装置DPT/SE系列，隔离开关E273系列，小型隔离开关E233，功率因数控制器RVC系列, 刀熔开关OESA, 电涌保护器OVR系列, 电动机保护继电器SPEM系列，避雷器OVR3N系列，5．西门子: 框架式断路器3WL系列(外配PM500加通讯接口)，塑壳断路器3VF、3VU系列，微型开关3RV系列，接触器3RT，3RU，3TF系列，热继电器3UF50，3UA系列，微型开关5SX7、5SX4系列，6．杭州之江开关厂：空气断路器HSW1系列，塑壳断路器HSM1系列，DZ20系列，交流接触器HSC1系列，微型开关HSM8系列，7．凯帆公司：空气断路器KFW2系列，塑壳开关KFM2，双电源切换开关KFQ 系列，8．上海华通开关厂：框架式断路器ZW1，塑壳断路器SM30S系列9．金钟默勒电器：框架断路器IZMH3分断能力为100KA、IZMB2分断能力为80KA、IZMN1分断能力为65KA，接触器DIL，热继电器Z系列，塑壳断路器NZM系列，微型断路器L7系列，10．常熟开关厂：塑壳断路器CM1系列，框架断路器CW1，交流接触器CK1，11．常州凯隆电器：塑壳开关CKM33系列，12．上海精益：交流接触器HC1，塑壳断路器HM3系列，框架断路器HA系列，双电源切换开关HMQ2系列，13．日本高田：双投开关TGMES系列，14．TCL国际电工：微型开关TIB系列，漏电开关TIBL系列，15．苏州燎原电器：塑壳开关SLM1系列，16．上海华通开关厂：框架式断路器ZW1系列，塑壳断路器SM30系列，微型断路器ZB30系列17．长征电器：框架断路器CB11，塑壳断路器CBM30，18．海格：微型断路器MD、ND，19．常熟富士电机公司：接触器SC系列，热继电器TK系列，变频器ACS800，软启动器PST、PSD系列，20．法国溯高美：双投装置SMVS，SIRCOVER型，21．沈阳斯沃：自动转换开关GLD系列，22．南京安网：SVS系列，23．惠州海格：微型断路器MC系列，24．厦门电气控制设备厂：双投隔离开关QAS，25．正泰：框架开关NA1-H，塑壳开关NM1-R系列，26．LG：框架开关ABE、ELB系列，27．北京爱劳：避雷器DSOP系列，28．上海雷诺尔：软起动器JJR系列，微型监控电机保护器RDB-A系列，29．无锡韩光：双投装置WHK系列，30．上海稳压器厂：稳压器SBW系列；31．德力西：塑壳断路器CDM7系列，微型断路器CDB7系列，32．通用电气：框架断路器MPA系列，塑壳断路器ND160系列，接触器M-CL 系列，热继电器RT系列；33．保定众诚电气公司: 电动机综合保护器ZT-MKB系列,34．天津万高:双电源切换WATSP系列,35．上海雷威科技: 浪涌保护器DR系列,36．长春腾新电气：智能控保装置ZT-MKB系列，37．上海维可：铁壳开关HH3、HH4系列，38．南京华通电器：动态补偿MUS-C，39．南自：变送器S3系列，40．环宇电器：框架断路器HUW1系列，塑壳断路器HUM8系列，接触器HUC1系列，微型开关HUM18系列，41．北京东方中光防雷公司：三相电源避雷器；42．天水213电器：热继电器JRS4系列，43．广西南宁奥丰电气有限公司：电源防雷器(法国CITEL)DS74R型，44．广州雷迅：避雷器FLD系列；45．日本三菱公司：框架断路器AE-SS系列，塑壳断路器NF系列，46．长征电器九厂：框架式断路器ME系列，47．韩国三和技研株式会社：热继电器EOCR系列，48．苏州智能配电：马达智能控制器ST503系列，49．其他：刀熔开关QSA系列，隔离开关QP系列，隔离开关HD13BX系列，自耦变压器QZB系列；箱变用元器件汇总1．F&G公司：环网柜SF6，2．LK公司：负荷开关LK-LBS(手动操作)，FZN45-12(手动操作)3．本公司：SF6负荷开关FLN36-12(手动操作)，4．德国DRIESCHER公司：SF6环网柜GISELA5．ABB：负荷开关NAL-12(手动操作), SF6负荷开关SFG-12(电动操作)6．意大利VEI公司：负荷开关ISARC1-04(手动操作)，。

世界知名品牌1．可编程控制器（PLC）：日本：欧姆龙OMRON、松下电工NAIS、三菱MITSUBISHI、富士FUJI、美国：AB、GE、Modicon德国：西门子SIEMENS、帕卡pahkar、金钟-默勒MOELLER、韩国LG。

2．低压电器及配电产品：法国：施耐德TE、梅兰日兰MERLINGERIN、方块DSQUARE D、溯高美SOCOMEC、台湾：士林SHIHLIN德国：默勒MOELLER、F&G、西门子SIEMENS、海格HAGER、帕卡pahkar、日本：富士FUJI、三菱MITSUBISHI、ABB美国：AB、LKATS电源转换装置、韩国LG。

3．自控器件与传感元件：日本：欧姆龙OMRON、松下电工NAIS、和泉IDEC、富士FUJI、山武YAMATAKE、三菱MITSUBISHI神视SUNX、理化RKC、法国：施耐德TE、德国：施克电子SICK、倍加福P+F、威茨weiniz、巴鲁夫BALLUFF爱福门IFM、美国：AB、霍尼韦尔HONEYWELL、德国：西门子SIEMENS、金钟-默勒MOELLER、F＆G、德国科维krowei台湾：士林SHIHLIN、松菱CKC、马可MACK。

4．变频调速器（VVVF）：日本：松下电工NAIS、三菱MITSUBISHI、安川YASKAWA、三肯SANKEN、富士FUJI、欧姆龙OMRON松下电器PANASONIC、法国：施耐德TE、德国：西门子SIEMENS，丹麦：丹佛斯DANFOSS、瑞典：ABB英国：CT、美国：AB、韩国：LG、深圳：华为，台湾：台达DELTA。

5．伺服控制系统：日本：松下电器PANASONIC、三菱MITSUBISHI、安川YASKAWA、英国：CT。

德国：威茨weiniz6．开关电源、UPS电源：台湾：明纬电源MW、日本：欧姆龙OMRON、德国：西门子SIEMENS、梅兰日兰MG、山特。

7．触摸屏：日本：欧姆龙OMRON、DIGITAL、松下电工NAIS、台湾：台达DELTA、HITECH、EasyView500。

编号： Q/ON-OFF-JYGY-111．目的、范围：为检查公司生产加工产品与型式试验（3C证书）相符，特制定本作业指导书，作为产品例行检验和确认检验依据。

适用于公司各认证产品。

2．产品一致性检查内容：2.1 产品的标记标识产品的铭牌、标识、产品名称、型号、规格标准等应与型式试验报告（3C证书）相一致。

2.2 与安全有关的结构2.2.1外形尺寸、功能单元的连接方式、主母线布置、绝缘支撑件的间距应与型式试验报告描述一致。

2.2.2 电气间隙和电距离不小于型式试验报告描述。

2.2.3 防护等级与型式试验样品（或3C证书）一致。

应注意与一次回路相交的二次回路绝缘固定防护情况。

3．关键元器件和材料3.1 元器件的生产厂家、型号、应与产品描述一致。

3.2 绝缘导线、铜母线：生产厂家、型号、规格、布置应与产品描述一致，规格尺寸应不小于产品描述。

3.3 绝缘支撑件（母线框、绝缘子、母线夹板、主电路用插接等）：型号、规格、生产厂家应与试验报告一致。

4. 检查方式：4.1 元器件：每年一次在网上核查元器件的3C认证的有效性。

并进行下载存档。

4.2 绝缘导线、铜母线、绝缘支撑：要生产厂家的材料试验报告。

附录：公司3C认证产品各关键元器件、材料、一览表1、产品名称：低压配电箱型号：XRM302 额定绝缘电压：AC500V 额定工作电压：AC380V编号： Q/ON-OFF-JYGY-11 2、产品名称：低压配电箱型号：DBX 额定绝缘电压：AC500V 额定工作电压：AC380V3、产品名称：低压配电装置型号：GBL 额定绝缘电压：AC500V 额定工作电压：AC380V编号： Q/ON-OFF-JYGY-114、产品名称：低压成套配电装置型号：GGD 额定绝缘电压：AC660V 额定工作电压：AC380V编号： Q/ON-OFF-JYGY-11编号： Q/ON-OFF-JYGY-115、产品名称：低压成套配电装置型号：GCK 额定绝缘电压：AC660V 额定工作电压：AC380V编号： Q/ON-OFF-JYGY-11编号： Q/ON-OFF-JYGY-116、产品名称：低压配电装置型号：GCS 额定绝缘电压：AC660V 额定工作电压：AC380V关键元器件、材料、一览表编号： Q/ON-OFF-JYGY-11编号： Q/ON-OFF-JYGY-117、产品名称：低压成套配电装置型号：JYD2000 额定绝缘电压：AC660V 额定工作电压：AC380V编号： Q/ON-OFF-JYGY-11编号： Q/ON-OFF-JYGY-118、产品名称：低压成套配电装置 (低压成套开关设备) 型号：SIKUS额定绝缘电压：AC660V 额定工作电压：AC380V关键元器件、材料、一览表第 11 页共13 页编号： Q/ON-OFF-JYGY-11编号： Q/ON-OFF-JYGY-11备注：以上元件、材料的各项技术参数、性能指标不能低于通过型式试验样品，必须经过评审合格后方可使用。

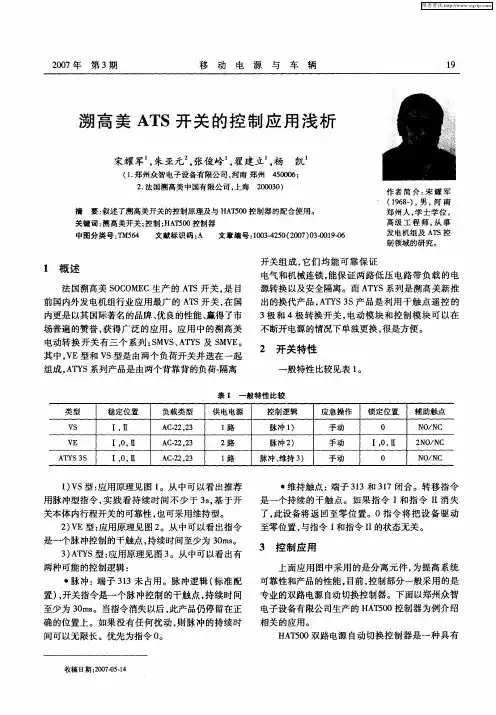

低压电器(2007№17)通用低压电器篇电源转换领域的先锋———法国溯高美(SO COM EC)自动转换开关1　转换理念作为电源转换领域的先驱者溯高美公司凭借其85年的专业经验,集先进的开关技术和创新理念研制出了一款全新的小容量(≤160A)自动转换开关A TyS M系列,将于2007年9月份上市。

其多种应用方式适用于不同的应用需求:(1)市电/发电机应用方式,自投自复或自投手动自复。

(2)市电/市电应用方式,有优先电源或互为备用电源(应用模式和优先电源可以远程控制)。

2　外　观该产品由法国S OC O MEC公司设计,有两个负荷隔离开关“肩并肩”组成。

模块化的设计使得开关结构紧凑,外形线条流畅,极富现代气息。

3　高度集成化该转换开关内部集成了电源检测和监控系统,只需主触点连上电源即可正常工作。

它有两种安装方式:一是安装于标准模数化柜内,这种开关附带标准柜的集成方式,对于盘厂和最终用户来说,简单而便利;另一种就是标准的背板安装方式。

该产品的“尺寸/性能”比在目前市场上是无与伦比的,其功能集成度同样也无对手,节省了安装空间,减少了用户组装和连接的时间。

4　开关技术该开关具有专利技术的快速驱动机构———电磁驱动,同时具有挂锁锁定、紧急时手动操作和快速转换的功能。

在缺相和欠压的情况下,ATyS M凭借先进的开关技术和稳定的触头系统,确保供电的连续性。

许多转换开关配置于电源进线端,万一发生短路将导致很大短路电流。

基于这个原因,ATyS M设计了能承受高容量短路电流的触头系统,可确保开关万一发生短路后用户能继续操作。

该产品在充分考虑了操作次数和耐受短路电流等因素进行了优化设计,使用户得到了一款设计精良的产品。

5　开关控制理念ATySM6e具有功能齐全而不失灵活的控制系统。

开关采用了先进的开关技术和干接点型控制逻辑:它可以根据预置的程序在电源故障时进行位置转换或断开负载。

该功能允许发电机停机后断开负载,避免了发电机重新启动前手动断开负载。

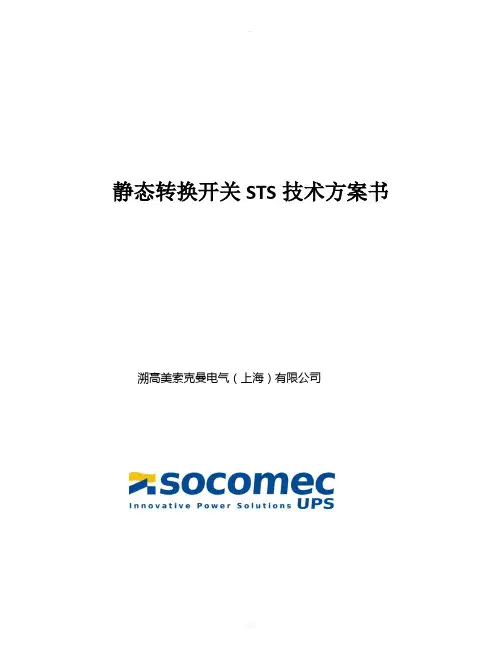

静态转换开关STS技术方案书溯高美索克曼电气（上海）有限公司目录1概述 (3)2 STATYS系列STS的主要技术特点 (8)3 STATYS系列STS相关配置 (10)4 索克曼STATYS STS标准 (12)5 先进的控制与诊断系统 (13)6 保护装置和控制功能 (16)7 STATYS架构介绍 (17)8 监控与通信 (20)9 STATYS系列32A-4000A STS的主要技术参数 (24)1概述尊敬的公司领导：根据贵公司机房建设要求，我们特向您推荐溯高美索克曼专门针对此类应用场景而提供的解决方案：索克曼STATYS静态转换开关STS解决方案。

索克曼集团始创于1922年，总部位于法国，在法国Strasbourg附近的Benfeld和意大利Isola有两大生产基地，在全球（包含中国）范围内拥有八个生产工厂，其业务范围主要致力于电力电子产品的研发与生产，是欧盟授权的电源开发实验机构，也是目前全球最大的生产电源设备的集团之一。

目前本集团的客户领域涉及电信、金融、交通、核电站、石油化工、军事、科研、医院、税务以及政府等各个领域。

STATYS发布于2008年10月，属于当今世界最新型的数字化最新技术不间断静态转换开关系统，综合SOCOMEC公司近90年来的技术不断积累，采用了电力电子领域的最新DSP技术和控制领域的最新方法，将STS的产品技术指标、运行可靠性和维护方法提高到新的层次，领导了不间断静态转换开关技术的新的发展方向。

它不仅仅是产品的更新换代，在工业及通信设计领域，也迈出了崭新的步伐是适合工业及通信用途的信息化电源系统，为计算机、通信和工业控制的不断发展提供了更好更新的电力转换保护。

STATYS的容量范围从32A到4000A，冗余的DSP数字信号处理器控制系统，标准配备双路维护旁路开关，冗余的工作电源,独立并冗余的SCR驱动控制电源。

STS转换系统过载能力强，整机效率高达99.2%，是真正的绿色STS静态转换系统。

两种PC级ATSE对比国际上PC级ATSE有两种解决方案：一种是完全重新开发的结构，这种方案开发难度大，成本高。

没有足够的研发能力和专业配置（例如必须有机械、微电子和计算机软硬件开发人员），是无法独立开发出来的。

代表品牌有世界专业的ATSE供应商ASCO、GE、TBBQ3等；另外一种是用负荷开关作为ATSE的本体，这种解决方案具有结构简单，机构可靠性较高，特别是开发、制造成本低等优点，因而被国内大多数的企业所采用。

国际上的代表品牌是法国溯高美，国内代表品牌是施耐德万高PC级、斯沃等。

提示：除法国溯高美外，其它国际上专业的ATSE供应商是采用完全重新设计的ATSE，不是借用现成的负荷开关作为本体。

用负荷开关作为本体的ATSE和完全重新设计的ATSE对比：1、标准不同：负荷开关的设计、制造、检验的国家标准依据为GB14048.3《开关/隔离器/隔离开关以及熔断器组合电器》标准。

ATSE的国家标准依据为GB/T14048.11－2002。

2、负荷开关电气性能要求与ATSE的性能要求不同（以《300A为例）：带负荷转换试验的测试条件不同：ATSE是在6In电流, 1.05Ue电压下，接通/分断循环次数为50/12次；而负荷开关是5/3次。

两者的电气寿命、机械寿命也不同：PC级ATSE的电气寿命1000次，机械寿命5000次；而负荷开关的电气寿命200次，机械寿命1400次。

3、动静触头的连接方式：负荷开关是插入式的，经过几次开断后，触头间的烧损易形成接触不良的现象，而且，电弧转移慢、灭弧性能差。

这种连接方式，有利于开关的耐受电流冲击，但不利于灭弧，而且磨损严重。

重新设计的ATSE，是采用拍合式触头连接方式，这种方式非常利于灭弧（是断路器、接触器的连接方式），几乎没有磨损。

电弧是开关损坏最大的原因。

ATSE可能在最“严酷”的条件下转换，所以，拍合式更加适合ATSE。

4、灭弧的性能不同：负荷开关300A以下一般不设专门的灭弧机构，灭弧室中无灭弧栅片、依靠动触头在空气中快速拉长电弧来息弧，切换时拉弧时间长，容易影响触头的使用寿命。

我做双电源业务快5年了,对双电源市场使用还是比较了解。

作为广东市场低压小型断路器、低压塑壳断路器、有些高档项目一般使用这几个牌子；a．ABB的T系列b．西门子的3VL系列c．GE的RECORD系列d．施耐德(NS系列,天津梅兰日兰有限公司产品)，现在很多大公司的住宅项目除了户内箱使用合资品牌，其他的地方都是采用国内品牌，比如恒大地产，海印地产，敏捷地产，中海地产，侨鑫地产，海伦堡地产，佳兆业地产，凯德地产，粤海地产，等等还有很多，其实开关这个东西现在也不是什么高科技的东西，国产的技术已经非常成熟，再一个就是国产品牌最少2年包换，合资的一年包换，有时配电箱厂把开关装好送到工地也许就到半年了，如果用进口的元件配电箱厂家以后售后服务就麻烦了，再一个进口的假冒也太多，现在在广州很多工程已经发现参假的了，一般也很难看出来，到处有假的卖，但是双电源基本上还是使用国产品牌，为什么呢？以下有几点理由：一：ABB双电源2008年才出来，那时ABB以前是用什么代替双电源的呢？以前ABB双电源没有出来前，是使用ABB两个塑壳断路器和ABB两个交流接触器组成代替双电源的（施耐德双电源没有出来前也是这样组成的），但是这样组成的双电源质量很不稳定，噪音很大，一但锁极失败可以摧毁所有电源，现在电气规范要求也不准这样用了。

二：施耐德双电源2006年出来，施耐德双电源叫天津万高，也就是说2006年施耐德把天津万高收购了后来才有双电源（天津万高以前专门生产双电源），只是换了施耐德牌子其实还是国产双电源，但是当时天津万高只做CB级双电源，2008年底才把PC级双电源生产出来。

（PC级双电源的可靠性远高于CB级双电源：到目前为止，世界上CB级双电源是由两个断路器构成本体，是各种双电源解决方案中结构最复杂的方案（运动部件比PC级双电源多一倍以上），按照“结构越复杂，可靠性越低”的原则，CB 级双电源的可靠性低于PC级双电源的可靠性（就如同断路器的可靠性低于负荷开关的可靠性一样的道理）。
