钢筋混凝土单层厂房排架结构设计说明

单层工业厂房的结构设计目录一、设计条件3二、计算简图的确定5三、荷载计算7四、力计算10五、最不利荷载组合19六、柱截面设计25七、牛腿设计29八、柱的吊装验算32九、基础设计35一、设计条件1.1项目概述某厂装配车间为单跨钢筋混凝土厂房，跨度24m ，长66m ，柱顶标高12.4m ，轨顶标高10.0m ，厂房设有天窗，使用两台5~20t 中间作业吊车。

防水层采用聚氨酯防水胶，维护墙采用240mm 厚双面砖墙，钢门窗，混凝土地面，室外高差150mm 。

建筑剖面见图1。

1.2结构设计数据自然条件：基本风压值为20.55/KN m 。

地质条件：天然地面下1.2米处为老土层，修正后的地基承载力为2120/KN m ，地下水位在地面下2.5米。

1.3 吊车使用情况车间设有两台200/50KN 中级工作制吊车，轨顶标高为10.0米，吊车的注：min max p ()/2G Q p =+-1.4车间标准件的选择屋顶板采用1.5X6m 预应力钢筋混凝土屋面板，标注其自重(含填缝)。

该值必须为1.4kN/m2。

1.4.2沟板天沟板标准重量为17.4KN/块(含积水重量)。

天窗框架门窗用钢筋混凝土天窗框架的自重荷载标准，以及每个天窗框架到屋顶框架的支柱 该值为36KN 。

屋顶桁架采用预应力钢筋混凝土折线屋架，标准重量106KN/跨。

屋架支撑屋架支撑自重标准值为0.05kN/m2。

吊车梁起重机为预应力钢筋混凝土吊车梁，高度为1200mm，自重标准值为44.2kN/根。

轨道部件重量的标准值为1kN/m，轨道垫层的高度为200毫米。

1.4.6连续梁和过梁均为矩形截面，尺寸见图集。

基础梁基础梁的尺寸；基础梁截面为梯形，顶部宽300mm，底部宽300mm。

200毫米，高度500毫米。

1.5材料选择1.5.1栏混凝土:C20 ~ C30；钢筋:采用HRB335级钢。

1.5.2基础混凝土:C20；钢筋:采用HRB335级钢。

钢筋混凝土单层厂房结构设计在现代工业建筑中，钢筋混凝土单层厂房因其结构简单、施工方便、空间利用率高等优点，被广泛应用于各类工厂、仓库等场所。

钢筋混凝土单层厂房的结构设计是一项复杂而重要的工作，需要综合考虑多方面的因素，以确保厂房的安全性、适用性和经济性。

一、设计前的准备工作在进行钢筋混凝土单层厂房结构设计之前，需要进行充分的准备工作。

首先，要收集相关的设计资料，包括厂房的工艺要求、使用功能、地质条件、气象资料等。

工艺要求决定了厂房的跨度、柱距、高度等基本参数；使用功能影响着厂房的荷载取值；地质条件和气象资料则对基础设计和屋面设计有着重要的影响。

其次，要根据收集到的资料，确定厂房的结构形式。

常见的钢筋混凝土单层厂房结构形式有排架结构和刚架结构。

排架结构由屋架、柱和基础组成，具有受力明确、计算简单的优点；刚架结构则由横梁和柱组成刚架，具有结构刚度大、节省材料的特点。

选择结构形式时，需要综合考虑厂房的跨度、高度、吊车起重量等因素。

二、结构布置结构布置是钢筋混凝土单层厂房结构设计的关键环节。

合理的结构布置不仅能够保证厂房的结构安全，还能够提高厂房的使用空间和经济性。

1、柱网布置柱网布置应根据厂房的工艺要求和使用功能确定，同时要考虑结构的合理性和经济性。

常见的柱距有 6m、9m、12m 等，跨度则根据工艺要求和吊车跨度确定，一般在 12m 至 36m 之间。

柱网布置应尽量规则、整齐，以方便施工和使用。

2、屋盖结构布置屋盖结构一般采用有檩体系或无檩体系。

有檩体系由屋架、檩条和屋面板组成，适用于小型厂房；无檩体系由屋面板直接搁置在屋架上，适用于大中型厂房。

屋盖结构的布置应考虑屋面排水、保温隔热等要求。

3、吊车梁布置吊车梁的布置应根据吊车的起重量、工作级别和跨度确定。

吊车梁一般沿厂房纵向布置，其两端支撑在柱的牛腿上。

4、支撑系统布置支撑系统包括屋盖支撑和柱间支撑。

屋盖支撑包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑和系杆等，其作用是保证屋盖结构的空间稳定性。

单层工业厂房排架结构设计范例设计目标：设计一种单层工业厂房的排架结构，以满足建筑物的承载力、稳定性和经济性的要求。

1.设计参数：-工业厂房建筑面积：1000平方米-建筑高度：10米-使用荷载：每平方米1000N-特殊荷载：吊装设备荷载，需根据实际情况进行计算-设计使用年限：30年2.结构设计：-地基：采用深基础，基础底面积为建筑面积的1.2倍，基础深度为2.5米。

地基使用混凝土建造。

-柱子：柱子采用钢结构，根据荷载计算确定柱子的数量和尺寸。

柱子的布置需要满足建筑物的整体平衡和稳定性要求。

-梁：梁采用钢结构，根据荷载计算确定梁的尺寸和布置。

梁的跨度应合理，以确保建筑物的承载能力。

-屋面：采用金属屋面板覆盖，屋面结构采用钢构件支撑。

屋面板应具有防水、保温和隔音功能。

-墙体：墙体采用砖混结构或钢板结构，根据实际情况进行选择。

墙体应满足建筑物的承重和隔热要求。

-排水系统：设计合理的排水系统，确保雨水能够及时排出，避免水浸和漏水问题。

-防火设计：根据建筑物所处的防火等级要求，设计合理的防火措施，确保建筑物的安全性。

3.结构计算：-根据使用荷载和特殊荷载的要求，计算柱子、梁和屋面等结构的截面尺寸和受力情况。

-根据设计使用年限，确定结构的材料使用寿命和抗震要求。

4.结构施工：-根据设计图纸和施工方案，进行结构施工和安装。

施工过程中需进行检查和验收，确保施工质量。

5.结构检验：-结构竣工后，进行结构的静荷载试验和动荷载试验，确保结构的安全性和满足设计要求。

6.结构维护：-建立定期维护和检修制度，对结构进行定期检查和维护，确保结构的正常使用寿命。

总结：单层工业厂房排架结构设计需要充分考虑建筑物的承载力、稳定性和经济性要求。

设计过程中，需要进行材料计算、结构设计和施工等方面的工作，确保结构的安全性和稳定性。

在设计完成后，需进行结构的试验和验收，定期进行维护和检修，以确保结构的正常使用寿命。

单层工业厂房钢筋混凝土排架结构背景钢筋混凝土结构作为常见的建筑结构，广泛应用于各类建筑工程中。

在工业厂房的建筑中，也常常采用钢筋混凝土排架结构。

本文将介绍单层工业厂房钢筋混凝土排架结构的基本构成、荷载特点以及优势。

基本构成单层工业厂房钢筋混凝土排架结构主要由以下构件组成：•地基基础•柱子•横梁•预应力钢筋•钢筋混凝土板其中，地基基础承载整个厂房的重量和荷载。

柱子和横梁作为支撑构件，负责将荷载传递到地基基础上。

预应力钢筋则通过预张力作用，在荷载作用下降低混凝土的变形，保证整个结构的强度和稳定性。

钢筋混凝土板作为覆盖面，起到承载作用，同时也可以起到隔热、防水等效果。

荷载特点工业厂房的荷载特点与其他建筑不同，主要是由于生产设备和物资的重量和数量大、震动、振动等因素。

因此，在设计单层工业厂房钢筋混凝土排架结构时，需要考虑以下几个方面：•荷载计算：需要考虑厂房内各类设备、物资的重量和数量，以及整个厂房的总重量，进行荷载计算，以保证结构与地基基础的承载能力匹配。

•荷载分布：钢筋混凝土排架结构需要考虑荷载的分布，尤其是工业设备的荷载应集中在柱子和梁上，同时需要考虑荷载的作用方向和大小，以确定结构的强度和稳定性。

•震动与振动：由于工业厂房常常伴随着生产设备的震动和振动，因此在设计时需要考虑结构对震动和振动的响应能力和耐受能力。

优势单层工业厂房钢筋混凝土排架结构相对于其他结构方式具有以下优势：•稳定性好：钢筋混凝土排架结构具有较好的稳定性，能够承受大的水平荷载和竖向荷载，因此能够保证工业设备的安全性和稳定性。

•施工简便：钢筋混凝土排架结构采用预制构件，能够大大减少现场施工时间和劳动力成本。

•经济性好：相对于其他结构方式，钢筋混凝土排架结构具有较高的经济性和实用性，能够满足工业厂房的需求。

，单层工业厂房钢筋混凝土排架结构作为常见的工业建筑结构，在现代工业中具有广泛的应用。

钢筋混凝土排架结构具有优良的稳定性、施工简便和经济实用等特点，能够有效保证工业设备和物资的安全性和稳定性。

钢筋混凝土单层厂房排架结构设计概述在工业建筑中，钢筋混凝土结构是一种常见的结构形式，用于支撑和承载建筑物的重量以及外部荷载。

本文将讨论钢筋混凝土单层厂房排架结构设计的关键要点和注意事项。

结构形式钢筋混凝土单层厂房排架结构通常采用梁柱和板框结构。

其中，主要承载力的结构主要包括梁和柱，而板框结构起支撑和限制墙体的作用。

梁梁在单层厂房中扮演着重要的纵向和横向承载的角色。

在排架结构设计中，梁的纵向布置应满足承载力和刚度的要求，同时考虑梁与柱之间的连接方式与转移力的作用。

柱柱是支撑和承载楼板荷载的主要构件，其设计需考虑压力和弯矩的作用，确保柱在受力状态下不会发生破坏。

板框结构板框结构是钢筋混凝土厂房排架结构中的重要组成部分，主要用于支撑荷载和固定建筑物外墙。

板框结构设计需考虑整体的刚度和稳定性，以保证整个建筑物的结构安全。

设计要点在钢筋混凝土单层厂房排架结构设计中，需要注意以下要点：荷载计算根据建筑物的用途和设计要求，合理计算各种荷载，包括自重荷载、活载、风荷载等，以确保结构的安全性和稳定性。

结构设计在排架结构设计中，应考虑结构的整体稳定性和刚度，合理布置结构构件，确保承载力和变形满足设计要求。

钢筋混凝土构件设计梁、柱和板框等钢筋混凝土构件的设计应遵循相关设计规范，考虑受力状态下的强度和刚度，保证构件在使用寿命内不发生破坏。

连接设计梁柱连接和板框结构连接的设计应满足受力要求，确保连接的牢固性和传力效果。

结构施工在施工过程中，应按照设计图纸和规范要求进行施工，保证结构的质量和安全。

结语钢筋混凝土单层厂房排架结构设计是工业建筑中的重要内容，设计师和工程师需要充分考虑各种因素，确保结构的安全性和稳定性。

通过本文的介绍，希望读者对该结构设计有更深入的了解。

以上是钢筋混凝土单层厂房排架结构设计的相关内容，希望对您有所帮助。

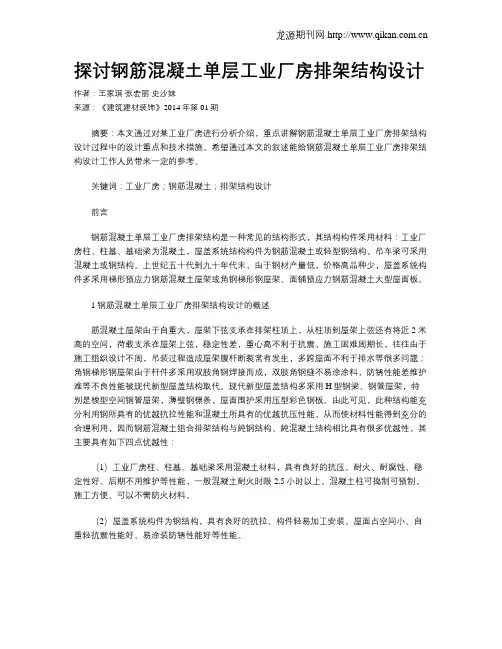

探讨钢筋混凝土单层工业厂房排架结构设计作者：王家琪张宏丽史沙妹来源：《建筑建材装饰》2014年第01期摘要：本文通过对某工业厂房进行分析介绍，重点讲解钢筋混凝土单层工业厂房排架结构设计过程中的设计重点和技术措施。

希望通过本文的叙述能给钢筋混凝土单层工业厂房排架结构设计工作人员带来一定的参考。

关键词：工业厂房；钢筋混凝土；排架结构设计前言钢筋混凝土单层工业厂房排架结构是一种常见的结构形式，其结构构件采用材料：工业厂房柱、柱基、基础梁为混凝土，屋盖系统结构构件为钢筋混凝土或轻型钢结构，吊车梁可采用混凝土或钢结构。

上世纪五十代到九十年代末，由于钢材产量低，价格高品种少，屋盖系统构件多采用梯形预应力钢筋混凝土屋架或角钢梯形钢屋架、面铺预应力钢筋混凝土大型屋面板。

1 钢筋混凝土单层工业厂房排架结构设计的概述筋混凝土屋架由于自重大，屋架下弦支承在排架柱顶上，从柱顶到屋架上弦还有将近2米高的空间，荷载支承在屋架上弦，稳定性差，重心高不利于抗震，施工困难周期长，往往由于施工组织设计不周，吊装过程造成屋架腹杆断裂常有发生，多跨屋面不利于排水等很多问题；角钢梯形钢屋架由于杆件多采用双肢角钢焊接而成，双肢角钢缝不易涂涂料，防锈性能差维护难等不良性能被现代新型屋盖结构取代。

现代新型屋盖结构多采用H型钢梁、钢管屋架，特别是梭型空间钢管屋架，薄壁钢檩条，屋面围护采用压型彩色钢板。

由此可见，此种结构能充分利用钢所具有的优越抗拉性能和混凝土所具有的优越抗压性能，从而使材料性能得到充分的合理利用，因而钢筋混凝土组合排架结构与純钢结构、純混凝土结构相比具有很多优越性，其主要具有如下四点优越性：（1）工业厂房柱、柱基、基础梁采用混凝土材料，具有良好的抗压、耐火、耐腐蚀、稳定性好、后期不用维护等性能，一般混凝土耐火时限2.5小时以上。

混凝土柱可捣制可预制，施工方便。

可以不需防火材料。

（2）屋盖系统构件为钢结构，具有良好的抗拉、构件轻易加工安装、屋面占空间小、自重轻抗震性能好、易涂装防锈性能好等性能。

单层单跨厂房排架结构设计讲解首先，单层单跨厂房排架结构设计的一般步骤如下：1.确定设计参数：包括排架的尺寸、荷载要求、使用要求等；2.进行结构分析和计算：根据设计参数，使用相应的结构分析软件进行结构力学计算，并得到排架的尺寸和材料；3.设计节点：设计排架的节点，包括连接部位的设计和细部构造的设计；4.绘制施工图纸：根据设计结果，绘制出相应的施工图纸；5.完善设计：根据实际情况进行设计修改和完善，确保设计方案的可行性和安全性；6.完成设计报告：整理设计结果，编写设计报告。

然后，单层单跨厂房排架结构设计的重点和关键步骤如下：1.确定荷载：根据排架的用途确定荷载的种类和大小。

常见的荷载包括自重、雪荷载、风荷载、活荷载等。

根据不同的荷载要求，应选用相应的结构材料和截面形状。

2.材料选择：根据荷载要求和使用要求，选择适当的材料。

常见的材料包括钢材和混凝土。

钢材具有高强度和轻量化的特点，适用于跨度较大的排架结构。

而混凝土具有较好的耐火性能和抗震性能。

3.结构分析和计算：采用结构分析软件进行力学计算，以确定排架的尺寸和梁柱的截面尺寸。

在计算过程中，需要考虑荷载作用下排架的弯曲变形和扭曲变形，以及柱子的稳定性。

4.节点设计：节点是排架结构的关键部位，需要进行合理的设计。

节点设计应考虑力的传递和结构的整体稳定性，同时要满足施工的要求。

节点的连接采用焊接、螺栓连接和钢结构连接件等。

5.绘制施工图纸：根据设计结果，绘制出相应的施工图纸。

图纸包括结构平面图、剖面图、节点细部图等，以便施工过程中正确的执行施工。

6.设计修改和完善：根据实际情况进行设计修改和完善，确保设计方案的可行性和安全性。

在设计过程中，可能会出现一些不可预见的情况，需要及时进行调整和修改。

7.完成设计报告：整理设计结果，编写设计报告。

设计报告应包括结构计算和分析的依据，设计方案的描述和说明，以及施工图纸和技术规范的附录。

综上所述，单层单跨厂房排架结构设计是一个复杂的过程，需要综合考虑荷载要求、材料选择、结构分析等多个因素。

课程设计说明书课程名称：混泥土结构设计设计题目：单层工业厂房设计院系：建筑工程系学生姓名：***学号：************专业班级：土木工程一班指导教师：***2009年06月20日课程设计任务书单层工业厂房混凝土排架结构设计摘要：本文介绍了单层工业厂房混凝土排架结构的基本设计,使所学的知识用于实践,让我们了解单层厂房设计的基本程序,提高自己的综合实力.关键词：地基柱吊车目录一、厂房平、剖面设计，结构选 (5)二、排架柱设计 (6)三、荷载计算 (7)四、排架内力算 (11)五、内力组合(边柱) (23)六、柱截面设计 (25)七、牛腿设计计算（A） (27)八、排架柱吊装验算（A柱） (28)九、基础设计计算（A柱，如下图） (29)十、关于排架柱裂缝宽度验算问题(A柱) (32)结论 (34)致谢 (35)参考文献 (36)一、厂房平、剖面设计，结构选型1、厂房平面设计柱距为6m，横向定位轴线用①、②…表示，间距取为6m，纵向定位轴线用ⓐ、ⓑ、ⓒ表示，间距取跨度尺寸，即ⓐ~ⓑ轴线距离为18m，ⓑ~ⓒ轴线距离为18m。

为了布置抗风柱，端柱离开（向内）横向定位轴线600mm，其余排架柱的形心与横向定位轴线重合。

ⓐ~ⓑ、ⓑ~ⓒ跨的吊车起重量等于20t，ⓐ、ⓒ列柱初步采用封闭结合，纵向定位轴线与边柱外缘重合。

厂房长度90m，小于100m，可不设伸缩缝。

2、构件选型及布置a 屋面板采用G410（一）标准图集中的预应力大型混凝土屋面板，自重标准值为1.4 kN/m2；屋面板上做二毡三油，标准值为0.35KN/㎡。

b 天沟的型号根据外加均布线荷载值查92G410(二)。

计算天沟的积水荷载时。

按天沟的最大深度确定。

内天沟宽度采用620mm，外天沟的宽度采用770mm。

外天沟荷载。

e 吊车梁采用G425标准图集中先张法预应力混凝土吊车梁YXDL6-8，梁高1200mm，翼缘宽500mm，梁腹板宽200mm，自重标准值44.2 kN/根，轨道重1 kN/m，轨道及垫层构造高度200mm。
