四键遥控器和超再生固定码接收模块可以组成四路无线发射接收电路，遥控器的四位数据码对应模块的四路输出，可以方便的组成无线遥控发射接收电路，该产品广泛适用于广大电子爱好者的家庭、工业遥控类电子产品的设计和开发，可很好的作为单片机的信号输入源，特别适合大中院校学生电子电路设计、毕业设计中的遥控电路部分，可与单片对接，或加一级放大驱动继电器或小型直流电机。
接收板有自锁、非锁、互锁三种型号。
非锁、自锁、互锁三种工作方式说明非锁型SC2272-M4输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路等电路等。
(解释：通电后，按下某一路遥控按键，对应的继电器立即吸合，如果松开按键，继电器断开。
两路独立工作，相互不干扰。
)自锁型SC2272-T4输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
自锁型四路相互独立互不影响，可同时遥控四路，如灯具的控制等。
(解释：通电后，按下某一路遥控按键，对应的继电器立即吸合，如果再按一下同样的按键，继电器断开，依次循环。
两路独立工作，相互不干扰。
)互锁型SC2272-L4输出就是任意一路收到信号则该路就能一直保持对应的高电平状态，接收到任意其它路的数据则恢复到原始状态，四路互锁只能有一路接通，实际应用如电风扇档位开关电路等。
(解释：通电后，按下某一路遥控按键，对应的继电器立即吸合，其余继电器不管是吸合状态还是断开状态，均断开。
两路之间互锁。
也就是，某一时刻，只有一个继电器保持吸合状态。
)【标注说明】【接线说明】【输出控制设备】【输出举例说明】12V供电【原理图】提供PDF格式【尺寸图】【图片展示】【带壳效果图片展示】。
电机双重联锁正反转控制
图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
L1 L2 L3
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析：
A、正转控制：
按下常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合KM1线圈得电
KM1自锁触头闭合（实现自锁M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
自锁触头断开（解除自锁M失电，停止正转
常闭触头断开KM1线圈失电主触头断开
按下KM1联锁触头闭合KM2线圈得电SB2常开触头闭合
KM2自锁触头闭合（实现自锁电机M启动连续反转工作
KM2主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；。
时间继电器的工作原理与接线图2012年08月23日 09:43 本站整理作者：秩名用户评论（0）关键字：继电器(315)原理(104)接线图(17)继电器(relay)一种电控制器件，在输入量变化到额定规定时，在输出电路被接通或阻断的一种电器装置。
我们通常应于自动化控制中，经常用的方式是用小电流去控制大电流，在电路中起到“自动开关”的作用，因此继电器是一种自动保护装置。
由于继电器是具有隔离功能的自动开关元件，在工业电子中被广泛用于遥控、通迅、自动控制、机电一体化设备和电力电子中，是最常用的控制元件之一。
其主要作用可分为：1、扩大控制范围，使用多点继电器控制信号达到一定值时，触控多点，同时换接、开断、接通不同的线路2、放大作用，用一个很微小的控制量可以控制大功率的电路3、信号综合，多信号控规定输入继电器时，经过比较综合，达到预定的控制效果4、遥控、监测、自动装置，可以使用矢口程序控制线路实现自动化。
继电器的分类：1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等）2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器时间继电器时间继电器是一种利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。
时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。
时间继电器的工作原理当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

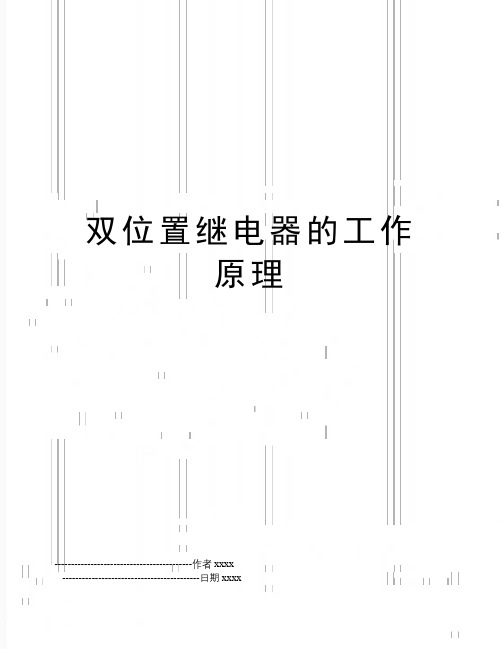

双位置继电器的工作原理------------------------------------------作者xxxx------------------------------------------日期xxxx双位置继电器的工作原理两个线圈，每个线圈串接一个触点，一常开一常闭，无电时通过永久磁铁的作用力，使衔铁固定在初始位置上，当给常闭接点所在线圈加电时，线圈得电使衔铁动作，动作后由永久磁铁将其固定在动作后位置上，同时衔铁动作使两线圈的串联接点位置切换，原来的常闭接点打开，使线圈失电，而原常开接点闭合，所对应的线圈处于准备得电动作。
由于是靠磁铁机械保持，因此控制电源消失后其位置会保持在控制电源消失前的状态，不会像电保持继电器一样失电后恢复至原始状态。
结构与原理该继电器用于各种保护与自动控制系统中，作为切换闭锁元件。
目前我国生产该产品有阿继的DLS-40系列，许继的DLS-5、DLS-30A系列，其原理皆是电磁式。
DLS-5系列只有两组电压线圈，即左边柱合闸电压线圈(端子13*，27)和右边柱跳闸电压线圈(端子号14*，28)；而DLS-30A系列有三组线圈，除了有合、跳闸电压线圈(端子号分别为7,8,17,18)，尚有跳闸的电流线圈(端子号19.20)且合闸电压线圈(端子号为7*，8)又可根据要求改为电流线圈。
可见二者不能完全替代；当只用合、跳闸电压线圈情况下方能替代。
DLS-5系列触点数量较DLS-30A略多，DLS-30A用于触点的端子有10个，而DLS-5有20个。
3应用实例3.1替代远方操作开关：以产品DLS-30A(只有合、跳闸电压线圈的DLS-34A，220V)及开关LW2-Z-la、4、6a、40、20、20、4/F8为例，其控制信号回路见图1(a,b)。
由于双位置继电器具有两个独立的合、跳闸稳定工作状态，对开关LW2-Z型中带有自由行程的6a、20、40型触点可方便地加以置换，至于对其它用于合、跳闸触点接通状态的触点就需另配合、跳闸按钮KHA、KTA来实现其替代关系。
电机双重联锁正反转控制
2021.03.09 欧阳法创编 2021.03.09
2021.03.09 欧阳法创编 2021.03.09
图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
L1 L2 L3
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析：
A、正转控制：
按下
常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合 KM1线圈得电
M启动连续正转工作KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
KM1电机转
KM1线圈失电 KM1主触头断开
2021.03.09 欧阳法创编 2021.03.09
2021.03.09 欧阳法创编 2021.03.09
按下
SB2 KM1联锁触头闭合
KM2线圈得电 SB2常开触头闭合
M 启动连续反转工作
KM2联锁触头断开（对KM1实现联锁）
C 、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M 失电停转；。
继电器的构造和工作原理及应用电路继电器是一种用电流控制的开关装置。
是各种自动控制电路中必不可少的执行器件。
在这一节中，我们将介绍继电器的构造和工作原理，并用继电器制作延时开关电路。
一、继电器简介（一）继电器的构造和工作原理电磁继电器是一种常见的继电器，其中4098型超小型继电器使用最为广泛。
图3－24是这种继电器的结构示意图图3—24 4098型继电器继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。
当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。
我们只要把需要控制的电路接在触点1、2间（1、2称为常闭触点）或触点1、3间（称为常开触点），就可以利用继电器达到某种控制的目的。
4098型继电器线圈的工作电压有3伏、6伏、９伏、12伏等多种规格。
吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培（250伏）。
（二）继电器的检测1.可用万用表欧姆档R×100档测量继电器线圈的电阻。
4098（6V）继电器线圈的电阻约为100欧姆左右。
如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。
2．将线圈引脚4、5两端加上直流电压。
逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。
此电压值应小于工作电压值。
继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。
第二项检测，可在老师辅导下去做。
二、延时开关电路的制作延时开关电路如图3—25。
图３—２5 延时开关电路（一）工作原理将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。
同时电源对电容器C充电。
当K1断开后由于C已被充电，它将通过R 和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。
经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。
双路继电器扩展控制板产品使用手册
【简要说明】
一、尺寸：长72mmX宽45mmX高20mm
二、主要芯片：继电器光耦三极管
三、工作电压：12V（工作电压等于继电器额定工作电压）另有5V、9V、24V、可选，如果要其他工作电压请另外说明。
四、特点：1、双路输入具有工作指示灯。
2、双路输出具有工作指示灯。
3、额定切换电流10A以内
4、最大切换功率300W
5、继电器寿命10000000次以上。
6、电器绝缘电阻100M
7、触电耐压1000V
8、继电器最大吸合时间15mS 毫秒
9、继电器最大释放时间5mS 毫秒
10、工作温度-40度至 +70度
11、工作湿度 40% ~ 80%RH
12、板子功耗小于2W
使用说明：
【标注说明】
【功能描述】
功能描述：此模块的功能是实现两路继电器控制，板子供电电压由继电器额定工作电压决定，比如，继电器是5V的，板子供电电压就是5V。
输入信号电压3.3V~30V之间。
输入信号经过光耦信号隔离，光耦信号通过控制三极管控制继电器吸合与断开，继电器输出的是开关量，控制电压交直流0~250V 。
【原理图】
【PCB图】
【元件清单】
【应用举例1】
【应用举例2】
【应用举例3】
【真值表】
【图片展示】。
