绝缘电阻测试仪学习资料

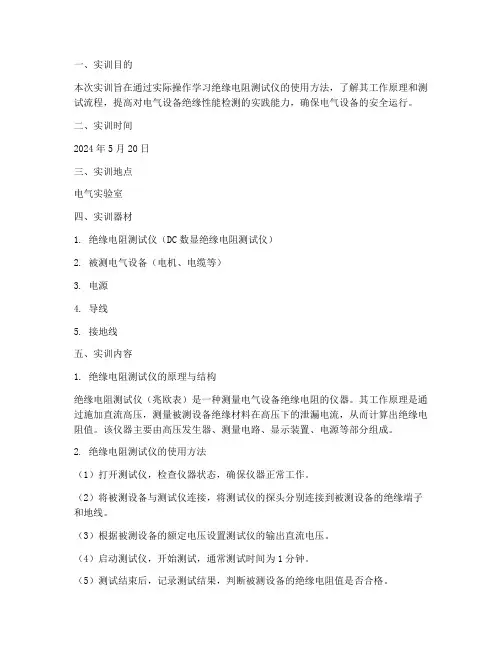

一、实训目的本次实训旨在通过实际操作学习绝缘电阻测试仪的使用方法，了解其工作原理和测试流程，提高对电气设备绝缘性能检测的实践能力，确保电气设备的安全运行。

二、实训时间2024年5月20日三、实训地点电气实验室四、实训器材1. 绝缘电阻测试仪（DC数显绝缘电阻测试仪）2. 被测电气设备（电机、电缆等）3. 电源4. 导线5. 接地线五、实训内容1. 绝缘电阻测试仪的原理与结构绝缘电阻测试仪（兆欧表）是一种测量电气设备绝缘电阻的仪器。

其工作原理是通过施加直流高压，测量被测设备绝缘材料在高压下的泄漏电流，从而计算出绝缘电阻值。

该仪器主要由高压发生器、测量电路、显示装置、电源等部分组成。

2. 绝缘电阻测试仪的使用方法（1）打开测试仪，检查仪器状态，确保仪器正常工作。

（2）将被测设备与测试仪连接，将测试仪的探头分别连接到被测设备的绝缘端子和地线。

（3）根据被测设备的额定电压设置测试仪的输出直流电压。

（4）启动测试仪，开始测试，通常测试时间为1分钟。

（5）测试结束后，记录测试结果，判断被测设备的绝缘电阻值是否合格。

3. 绝缘电阻测试注意事项（1）测试前，确保被测设备与其他电源断开，防止安全事故的发生。

（2）测试过程中，确保测试环境干燥，减少外部干扰。

（3）测试完毕，将被测设备充分放电，以保护设备及人身安全。

（4）选择合适的测试电压，确保测试结果的准确性。

六、实训过程1. 实训开始前，对绝缘电阻测试仪进行外观检查，确保仪器无损坏。

2. 根据被测设备的额定电压，设置测试仪的输出直流电压。

3. 将测试仪的探头分别连接到被测设备的绝缘端子和地线。

4. 启动测试仪，开始测试，观察测试仪显示的数据。

5. 测试结束后，记录测试结果，判断被测设备的绝缘电阻值是否合格。

6. 测试完毕，将被测设备充分放电，以保护设备及人身安全。

七、实训结果与分析1. 通过本次实训，掌握了绝缘电阻测试仪的使用方法，了解了其工作原理和测试流程。

2. 在实际操作过程中，发现以下问题：（1）测试过程中，部分被测设备的绝缘电阻值偏低，需要进一步检查原因。

绝缘电阻测试仪的介绍及使用它是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器，图1。

图1绝缘电阻测试仪（一）、应用范围检测相线与设备接地线之间的电阻，判断绝缘程度。

在消防监督检查工作中一般用于测量导线的对地绝缘电阻。

导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。

绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。

另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻，以判断相线和设备之间的绝缘程度。

（二）、使用方法（仅供参考，可查阅具体说明书）1．仪器开始自动检测电池容量，当指针停在BATT.GOOD 区,则电池是好的,否则需充电。

2．选择需要的测试电压（2.5KV/5KV/10KV）。

3．按动测试键，开始测试。

这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE端有高压输出。

4．仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）5．当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度,对(2.5KV和5KV)或(5KV和10KV)双电压等级的绝缘测试,则读黑色和红色刻度(对HT2550或HT2503型而言)。

测试完后,再次按动测试键（18），仪表停止测试，等几秒钟,不要立即把探头从测试电路移开。

这时仪表将自动释放测试电路中的残存电荷。

（三）、注意事项1．当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。

2．测试过程中，严禁触模LINE端裸露部分以免发生触电危险。

3．试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。

绝缘电阻测试的基础知识(共7页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--绝缘电阻的测试方法绝缘电阻测试仪的原理与选型武汉三新电力设备制造有限公司技术支持：第一部分：绝缘电阻的测试方法概述基本上，在电介质上施加电压（特别是高度稳压的稳定直流电压），测量流过该电介质的电流量，然后计算（使用欧姆定律）电阻测量。

让我们澄清一下我们对“当前”一词的使用。

我们在谈论泄漏电流。

电阻测量值为兆欧。

您可以使用此电阻测量来评估绝缘完整性。

流过电介质的电流可能看起来有点矛盾，但请记住，没有电绝缘是完美的。

所以，一些潮流将会流动。

试验目的1.生产电气设备时的质量控制措施;2.满足安装要求以确保符合规范并验证正确连接;3.定期预防性维护任务4.故障排除工具。

试验前准备通常，您将两根引线（正极和负极）连接在绝缘屏障上。

连接到保护终端的第三条引线可能与您的测试仪一起提供，也可能不提供。

如果是，您可能需要也可能不必使用它。

该保护端子用作分流器以从测量中移除连接的元件。

换句话说，它允许您选择性地评估大型电气设备中的某些特定组件。

显然，对您正在测试的项目有一个基本的熟悉是个好主意。

基本上，你应该知道什么应该与什么隔绝。

您正在测试的设备将决定您如何连接您的绝缘电阻测试仪。

建立连接后，将测试电压施加1分钟。

（这是一个标准的行业参数，可以让您对其他技术人员过去的测试进行相对准确的读数比较。

）在此间隔期间，电阻读数应下降或保持相对稳定。

较大的绝缘系统将显示稳定下降; 较小的系统将保持稳定，因为电容和吸收电流比大型系统更快地降至零。

1分钟后，您应该阅读并记录电阻值。

进行绝缘电阻测试时，必须保持一致性。

为什么因为电绝缘会在测试过程中表现出动态行为; 电介质是“好”还是“坏”。

要评估同一台设备上的大量测试结果，您必须在相同的环境参数下，每次都以相同的方式进行测试。

您的电阻测量读数也会随时间变化。

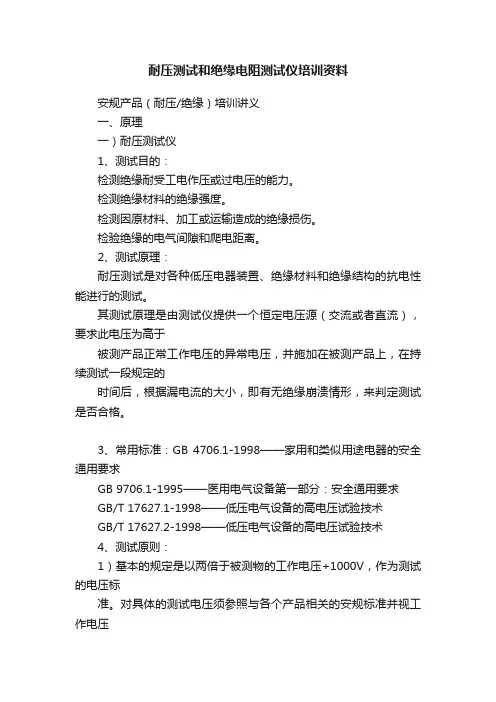

耐压测试和绝缘电阻测试仪培训资料安规产品（耐压/绝缘）培训讲义一、原理一）耐压测试仪1、测试目的：检测绝缘耐受工电作压或过电压的能力。

检测绝缘材料的绝缘强度。

检测因原材料、加工或运输造成的绝缘损伤。

检验绝缘的电气间隙和爬电距离。

2、测试原理：耐压测试是对各种低压电器装置、绝缘材料和绝缘结构的抗电性能进行的测试。

其测试原理是由测试仪提供一个恒定电压源（交流或者直流），要求此电压为高于被测产品正常工作电压的异常电压，并施加在被测产品上，在持续测试一段规定的时间后，根据漏电流的大小，即有无绝缘崩溃情形，来判定测试是否合格。

3、常用标准：GB 4706.1-1998——家用和类似用途电器的安全通用要求GB 9706.1-1995——医用电气设备第一部分：安全通用要求GB/T 17627.1-1998——低压电气设备的高电压试验技术GB/T 17627.2-1998——低压电气设备的高电压试验技术4、测试原则：1）基本的规定是以两倍于被测物的工作电压+1000V，作为测试的电压标准。

对具体的测试电压须参照与各个产品相关的安规标准并视工作电压及绝缘等级而制订。

2）对一般器具来说，耐压测试是测试火线与机壳之间的漏电流。

对具体的测试部位与判定标准须参照与各个产品相关的安规标准并视绝缘等级而制订。

3）本测试仪的量测的电流为高压输出端经由被测物至回路测试线的漏电电流。

这种设计摒弃高压线、夹具与大地之间电阻的漏电流，提高测量精度，可测量到微小的电流。

因此，在做测试时，被测物必须与地线和大地完全绝缘。

如果被测物地线直接接地，可能会造成无法测量到电流或所测量的电流不准确。

二）绝缘电阻测试仪1、测试目的：了解绝缘结构的绝缘性能。

（由优质绝缘材料组成的合理的绝缘结构（或用绝缘系统）应具有良好的绝缘性能和较高的绝缘电阻）；了解电器产品绝缘处理质量。

（电器产品绝缘处理不佳，其绝缘性能将明显下降）；了解绝缘受潮及受污染情况。

（当电气设备的绝缘受潮及受污染后，其绝缘电阻通常会明显下降）；检验绝缘是否承受耐电压试验。

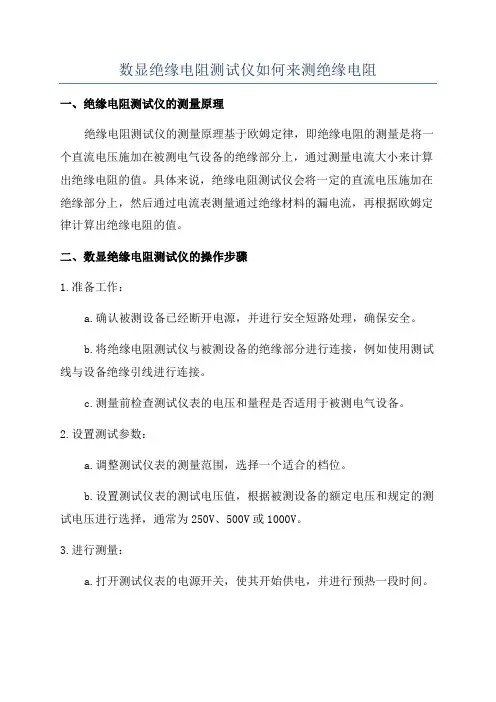

数显绝缘电阻测试仪如何来测绝缘电阻一、绝缘电阻测试仪的测量原理绝缘电阻测试仪的测量原理基于欧姆定律，即绝缘电阻的测量是将一个直流电压施加在被测电气设备的绝缘部分上，通过测量电流大小来计算出绝缘电阻的值。

具体来说，绝缘电阻测试仪会将一定的直流电压施加在绝缘部分上，然后通过电流表测量通过绝缘材料的漏电流，再根据欧姆定律计算出绝缘电阻的值。

二、数显绝缘电阻测试仪的操作步骤1.准备工作：a.确认被测设备已经断开电源，并进行安全短路处理，确保安全。

b.将绝缘电阻测试仪与被测设备的绝缘部分进行连接，例如使用测试线与设备绝缘引线进行连接。

c.测量前检查测试仪表的电压和量程是否适用于被测电气设备。

2.设置测试参数：a.调整测试仪表的测量范围，选择一个适合的档位。

b.设置测试仪表的测试电压值，根据被测设备的额定电压和规定的测试电压进行选择，通常为250V、500V或1000V。

3.进行测量：a.打开测试仪表的电源开关，使其开始供电，并进行预热一段时间。

b.通过测试仪表的操作界面或旋钮，开始进行测量，测试仪表将开始给被测设备施加测试电压。

c.观察测试仪表的数显部分，读取测量结果。

测试过程中，测试仪表会自动测量漏电流，并根据欧姆定律计算出绝缘电阻的值，然后将测量结果显示在数显部分。

d.根据需要，可以将测量结果记录下来，以备后续参考。

4.测量结束：a.测量结束后，关闭测试仪表的电源开关，停止供电。

b.断开测试仪表与被测设备的连接，结束测量工作。

三、绝缘电阻测试仪的注意事项1.在进行绝缘电阻测量之前，一定要确保被测设备已经断开电源并进行了安全短路处理，以避免电击事故发生。

2.测量时应保持被测绝缘部分干燥，避免外部湿度的影响，通常应在相对湿度不超过80%的环境中进行测量。

3.测量仪器的电源开关必须使用设备附赠的电源线，确保接地良好。

4.测量过程中要注意保护测试线，避免因测试线短路或断路导致的测量误差。

5.测量结束后，要注意将测试仪表放置在干燥通风的环境中，避免受到潮湿或高温等影响，以保持仪器的精度和稳定性。

电之所以能为人所用，很大程度是因为绝缘，即利用不导电的物质将带电物体隔离或包裹起来，防止触电事故的发生，外面的隔离物就叫绝缘体。

理想绝缘体是不导电的，即电阻为无穷大，而实际上绝缘体总有一定的导电能力，加上高电压时，会有少许的漏电流通过。

绝缘体阻止电流通过的能力就叫绝缘电阻。

专业小问号那么，日常生活中的绝缘电阻如何测量？一般使用的测量工具及其原理是什么，作用有哪些，它们是如何赋能专业人士以及相关领域的？CEM“秒懂”小知识●什么是绝缘电阻绝缘电阻是指两个绝缘介质间的电阻，当另一端安装有电压源时，绝缘介质内电荷不能流动，因而受电压源作用，在另一端产生电势差，形成电阻抵消电压势差而不致使电荷漏出。

一般情况下，绝缘电阻越大，电气设备的安全性就越好，缺陷率也越低。

●为什么测量绝缘电阻绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

电力设备中绝缘材料（电介质）是不导电的，但并不是绝对不导电。

在直流电压作用下，电介质中有微弱的电流流过。

电介质材料的性质、构成和结构不同，其这部分电流可视为由三部分构成：①电容电流：绝缘材料加上直流电压，加压瞬间相当于给电容充电。

②吸收电流：不均匀介质中有缓慢极化和夹层极化产生。

③泄漏电流：电介质中有极少束缚很弱的或自由离子，在直流电压作用下，正负离子分别向两极移动而形成的电流。

这部分电流由介质的电导引起的，是一个恒定的电流。

在使用绝缘测试仪时，由于受介质吸收电流的影响，测试读数随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。

●吸收比和极化指数对于大容量和吸收过程较长的变压器、发电机或电缆等，有时R60s/R15s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即加压10min(R10min)时的绝缘电阻值与加压1min(R1min)时的绝缘电阻值之比，称作绝缘的极化指数。

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

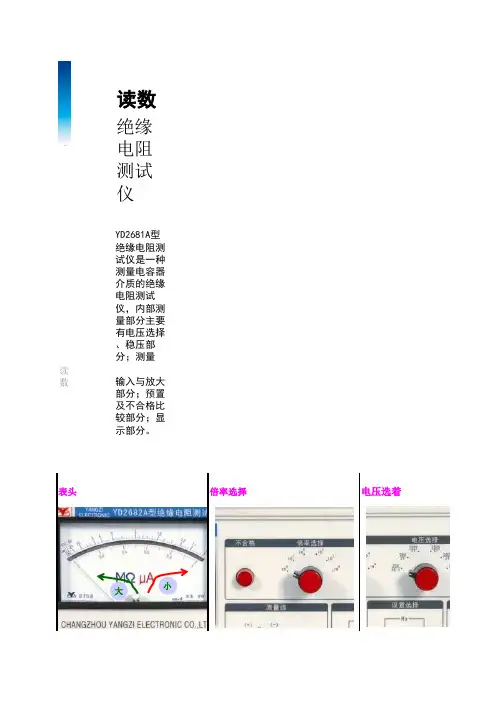

读数绝缘电阻测试仪
YD2681A型绝缘电阻测试仪是一种测量电容器介质的绝缘电阻测试仪，内部测量部分主要
输入与放大部分；预置及不合格比较部分；显示部分。

表头倍率选择电压选着
表头的左边读数为最大测试值，
倍率：倍率档，我们公司一般倍我司的电压目前设置在250V，（表头倒向右边为最小测试值
率设置在放大倍数为102也就是电注意测试输出端的电压为负电压所以当短路时或我们的正负极表
阻的倍率100MR 所以在测量电池的时候请注意极笔靠在一起时指针就立刻倒向右
性标注），电压下面的/*1代表边因为这时的电阻是非常非常小大倍数为1
预置0位调整最终读数
读
数大小
预置的范围一般在0.1-9.9，我司主要输是调整表头指针对准O位
选择的预置为2.0，那么我们的预测量值读数法：
置值为：2.0*1*102MR=2.0*108R测试值:表头读数*电压选择档的
选择档的放大倍数（单
当设置/测量键为按下 时表如：看绿色箭头指向的数，如果头指向的值为拨盘预设的值。

时指向的是1.5那么我们所测量当设置/测量键为放开 时 1.5*1*102MR=1.5*108R
表头指示的值为测量的数值。

仪，内部测量部分主要有电压选择、稳压部分；测量
功能选择
压目前设置在250V，（功能选择，我司主要设置测量讯输出端的电压为负电压响，也就是当测量不合格的时候量电池的时候请注意极可讯响报警
，电压下面的/*1代表放
表头读数*电压选择档的放大倍数*倍率放大倍数（单位为兆欧姆MR)
色箭头指向的数，如果我们的表头测量是1.5那么我们所测量的电阻值为：
*108R。

一、实训目的本次实训旨在通过实际操作，掌握绝缘电阻测量的原理、方法和步骤，了解不同类型绝缘电阻测试仪的使用，以及绝缘电阻测量的安全注意事项。

通过实训，提高学生对电气设备绝缘性能的检测能力，为今后从事电气设备的维护和管理工作打下基础。

二、实训内容1. 绝缘电阻测试仪的认识与操作- 了解绝缘电阻测试仪的组成、工作原理和适用范围。

- 学习绝缘电阻测试仪的使用方法，包括接线、操作步骤、注意事项等。

2. 绝缘电阻测量原理- 学习绝缘电阻的测量原理，包括高电压直流法、交流法等。

- 了解绝缘电阻与温度、湿度、材料等因素的关系。

3. 绝缘电阻测量步骤- 学习绝缘电阻测量的具体步骤，包括被测设备的准备、测试仪器的校准、测量过程、数据记录等。

4. 绝缘电阻测量实训- 使用绝缘电阻测试仪对实际电气设备进行测量，包括变压器、电缆、电动机等。

- 分析测量结果，判断设备的绝缘性能是否合格。

三、实训过程1. 实训准备- 熟悉实训场地和设备，了解实训流程。

- 准备绝缘电阻测试仪、被测设备、测试导线等。

2. 实训操作- 根据实训指导书，进行绝缘电阻测试仪的校准。

- 将被测设备断电，并确保设备接地。

- 将测试仪的接地端与被测设备的接地端连接，将测试仪的火线端与被测设备的高压端连接。

- 启动测试仪，进行绝缘电阻测量。

- 记录测量数据，分析测量结果。

3. 实训总结- 对实训过程进行总结，分析测量数据，判断设备的绝缘性能是否合格。

- 提出改进措施，提高测量精度。

四、实训结果与分析1. 实训结果- 通过本次实训，掌握了绝缘电阻测量的原理、方法和步骤。

- 能够熟练操作绝缘电阻测试仪，对实际电气设备进行测量。

- 分析测量结果，判断设备的绝缘性能是否合格。

2. 分析- 实训过程中，发现部分电气设备的绝缘性能不合格，存在安全隐患。

- 分析原因，可能是设备长期运行、环境潮湿、维护保养不到位等因素导致。

- 针对不合格的设备，提出整改措施，如更换绝缘材料、加强维护保养等。

VC60B 绝缘电阻测试仪说明书+++VC60B/VC60D/VC60E使用说明书第一章1、概述 (1)2、外观说明 (1)3、技术特性 (2)4、操作说明 (4)5、绝缘电阻测量方法 (5)6、安全注意事项 (5)7、仪表的成套性 (6)第二章1、概述 (7)2、外观说明 (7)3、技术特性 (8)4、操作说明 (10)5、绝缘电阻测量方法 (11)6、安全注意事项 (11)7、仪表的成套性 (12)8、故障排除 (12)+ 第一章 VC60B一、概述+ VC60B数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。

采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。

二、外观说明M151、2、3、4、电压选择开关AC750V/500V/250V/1000V。

5、电阻量程选择开关(RANGE)。

6、电源开关:自锁式电源开关(POWER)。

7、高压提示:LED显示。

8、测试按钮。

9、LCD显示器:显示测量数据及单位符号。

10、仪表型号。

11、L:接被测线路端插孔。

12、G:保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。

13、ACV:交流电压测试输入端。

14、E:接被测对象的地端插孔。

15、电源适配器插孔()。

三、技术特性1、一般特性(1)显示:84.8×59.8mm LCD显示，最大显示“1999”。

(2)超量程指示:超上限时仅最高位显示“1”。

(3)供电:5#电池LR6(1.5V)×6(可外接电源适配器) 电压不足时具有欠压指示。

具备自动关机功能(开机后约15分钟)。

(4)功耗:测试空载时耗电<300mw。

绝缘电阻测试仪原理绝缘电阻测试仪是一种常用的仪器设备，用于测量电气设备的绝缘电阻值。

它的原理是基于绝缘材料中的电子与离子的运动特性以及绝缘材料电阻的基本规律。

一、绝缘电阻的定义与特性绝缘电阻是指绝缘材料（如橡胶、塑料等）所具有的电流通过绝缘材料的能力。

绝缘材料的特性决定了其电阻值，通常绝缘材料的电阻值很大，一般在几兆欧姆到几十兆欧姆之间。

二、绝缘电阻测量原理绝缘电阻测试仪利用直流电压对被测电气设备的绝缘材料施加电压，通过测量流过绝缘材料的电流来计算绝缘电阻的值。

绝缘电阻的计算公式为：R = V/I其中，R为绝缘电阻，V为施加的电压，I为通过绝缘材料的电流。

三、绝缘电阻测试仪的工作原理绝缘电阻测试仪一般由电源、检流计和测量电路组成。

电源用于提供恒定的电压，检流计用于测量流过绝缘材料的电流，测量电路用于计算绝缘电阻的值。

在测试时，绝缘电阻测试仪首先将直流电压施加在待测电气设备的绝缘材料上。

施加的电压越高，测试的灵敏度就越高。

随后，绝缘电阻测试仪通过检流计测量流过绝缘材料的电流，然后根据测量电路进行计算，得出绝缘电阻的数值。

四、绝缘电阻测试的重要参数在使用绝缘电阻测试仪进行测试时，需要关注以下几个重要参数：1. 测试电压：测试电压的选择应根据被测电气设备的实际情况来确定。

测试电压过低可能导致无法检测出绝缘材料的潜在问题，而测试电压过高则可能对被测设备造成损害。

2. 电流测量范围：测试仪的电流测量范围应能够满足待测设备的绝缘电阻值。

电流测量范围过小无法准确测量绝缘电阻较高的设备，而过大则可能对测试仪本身产生损坏。

3. 数据显示与保存：现代绝缘电阻测试仪通常带有数据显示与保存功能，可以实时显示测试结果，并将数据保存在内存或传输到计算机中进行进一步分析，方便后续的数据处理和报告生成。

五、绝缘电阻测试仪的应用领域绝缘电阻测试仪广泛应用于电力行业、电子制造业、化工行业等领域。

在电力行业中，绝缘电阻测试仪用于测试电力设备（如变压器、电机等）的绝缘状况，确保电力系统的安全运行。

绝缘电阻测试仪培训试题一、填空题1..测量前，应将兆欧表保持，左手按住表身，右手摇动兆欧表摇柄，转速约 r/min，指针应指向无穷大，否则说明兆欧表有故障。

2.兆欧表是专门用于，即绝缘电阻的仪表。

3.绝缘电阻表的测量线路与外壳之间的绝缘电阻在标准条件下。

当额定电压小于或等于1KV时，应高子 ,当额定电压大于1KV时，应高于4.兆欧表在工作时,被测物表面要 ,减少 ,确保测量结果的正确性。

5.使用兆欧表测量前，应切断被测电器及回路的，并对相关元件进行临时，以保证人身与兆欧表的安全和测量结果准确。

6.几个不同名义值的电阻(阻值均大于0)相并联，在这并联支路两端加经恒定电压，则其中阻值最小的电阻上消耗的功率7.电流通过20Ω的电阻,历时半小时,共消耗电能1kWh,所以电流强度是8.兆欧表测量设备完毕后。

应对设备充分9.作业时应将施工线路，并悬，并安排专人，监护人不得随意10.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路以防二、简答题1.什么是绝缘电阻测试仪。

2.测量绝缘电阻的作用是什么?绝缘电阻测试仪培训试题答案一、填空题1..测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.兆欧表是专门用于测量高电阻，即绝缘电阻的仪表。

3.绝缘电阻表的测量线路与外壳之间的绝缘电阻在标准条件下。

当额定电压小于或等于1KV时，应高子20MΩ:当额定电压大于1KV时，应高于30MΩ.4.兆欧表在工作时,被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

5.使用兆欧表测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

6.几个不同名义值的电阻(阻值均大于0)相并联，在这并联支路两端加经恒定电压，则其中阻值最小的电阻上消耗的功率最大7.电流通过20Ω的电阻,历时半小时,共消耗电能1kWh,所以电流强度是10A8.兆欧表测量设备完毕后。
