电动机三角形接法和星形接法有什么区别 (2)

星形接法和三角形接法的区别三角形接法，可以比作一个三角形，分三个点，每个点均为火线，火火之间，为380V。

星形接法，可以比作三条线连接在一个公共点上，而公共点则是零，火零之间，为220V.星形接法启动电流较小，三角形接法启动电流大。

现在一般都是变频器，星三角转换很少了。

三相交流电有两种连接方式，星形连接和角形连接星形连接——就是把三相负载的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。

（如A相负载用Ax表示，B相负载用By表示，C相负载用Cz表示,那就是x和y和z连一起，引出A、B、C三根线）负载每相线圈承受的电压是相电压220伏，即火线与零线（中性线）间的电压是220V。

角形连接——就是把三相负载的每一相的始末端依次相接的连接方式。

（如A相负载用Ax表示，B相负载用By表示，C相负载用Cz 表示,那就是x和B相连，y和C相连，z和A相连，引出的三根线为Bx、Cy、Az）每相负载承受的电压是线电压380伏，即火线与火线间的电压。

相电压——每相绕组两端的电压，叫相电压。

线电压——任意两根火线之间的电压叫线电压。

相电流——流过每相负载的电流叫相电流。

线电流——流过每相线的电流叫线电流。

星形连接中：U相=1.732U线 I相=I线三角形连接：三角形连接中 U相=U线 I线=1.732I相1、绕组的区别星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端。

2、功率的区别星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。

3、电压方面的区别星形接法与三角形接法输出的相电压分别为220V与380V。

4、常见接法。

电动机三角形接法和星形接法有什么区别？三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。

在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4－7倍，但转矩大。

转速是一样的，但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机，单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。

按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。

上图三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

三相电机星形接法和三角形接法
三相电机星形接法和三角形接法
三相电机的接法有星形接法和三角形接法，其中星形接法是最常用的，两者有以下区别：
一、对电压的要求不同。

星形接法要求各相电压相等，而三角形接法要求各相电压的较大绝对值为360/n次方（n为电机三相绕组的数量）的平均值，实际使用中往往使各相电压的相对值或绝对值相等，即各相电压的值相等，也可以是360/n次方的平均电压，因此星形接法更简单。

二、对灵敏度的要求不同。

星形接法和三角形接法在励磁电动势的影响上，具有不同的特点。

星形接法由于电压的平均值低，因此励磁电动势的灵敏度比三角形接法低，易于控制。

三角形接法因各相电压绝对值相等，励磁电动势的灵敏度较高，不易控制。

三、制动特性不同。

星形接法的接线关系使其可以容易地用于强制制动和电子制动，而三角形接法却很难用于此。

四、发热特性不同。

由于星形接法的各相电压平均值比三角形接法的电压低，其各相电流的峰值电流也相应减小，因此其发热量减少，更易控制。

五、使用不同。

星形接法最常用于家用电机、发电机、汽车动力电机和电梯驱动电机等，而三角形接法则多用于高速电机（如风扇、鼓风机等）、换向电机、磁致伸缩控制电机、调速电机等。

- 1 -。

星形接法和三角接法区别-CAL-FENGHAI.-(YICAI)-Company One1星形接法基本简介把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V 和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

2常用的接法编辑对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

星形(Y)接法和三角形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形接法和三角形接法星形接法I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；三角接法I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

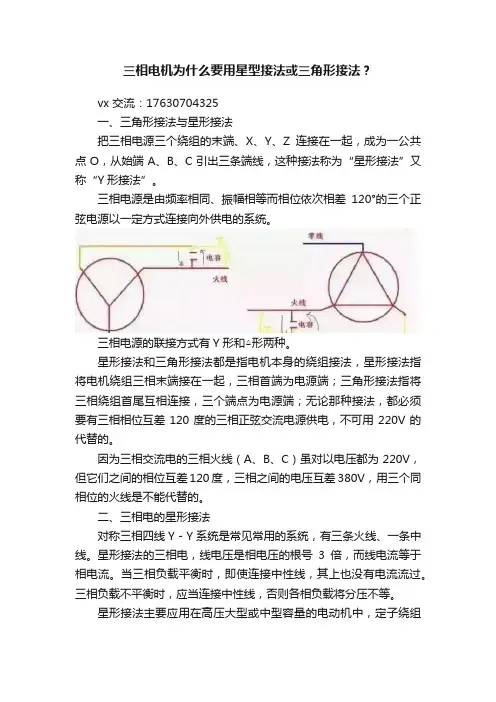

三相电机为什么要用星型接法或三角形接法？vx 交流：176****4325一、三角形接法与星形接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端；无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V的代替的。

因为三相交流电的三相火线（A、B、C）虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

二、三相电的星形接法对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

三、电机两种接线方法图从上图可以看出，上面三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6星形接法：135接一起，246接电源三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线四、说明（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

三相电动机三⾓形接法与星形接法的区别对称三相四线Y－Y系统是常见常⽤的系统，有三条⽕线、⼀条中线。

星形接法的三相电，线电压是相电压的根号3倍，⽽线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应⽤在⾼压⼤型或中型容量的电动机中，定⼦绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流⽮量和等于零。

星形(Y)接法和三⾓形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形接法和三⾓形接法星形接法：I线＝I相，U线＝√3×U相，P相＝U相×I相，P＝3P相＝√3×U线×I相=√3×U线×I线；三⾓接法：I线＝√3×I相，U线＝U相，P相＝I相×U相，P＝3P相＝√3×I线×U相=√3×I线×U线。

说明：三⾓(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia，线电流是相电流的根号三倍。

另⼀个重要的应⽤是电阻的星形联接。

电阻若构成星 — 三⾓式(Y — △)联接，则不能⽤串、并联公式进⾏等效化简，但它们之间可以⽤互换等效公式进⾏等效变换：（1、2、3是节点，R12表⽰1、2节点之间的电阻，是三⾓形联接的电阻。

）星到三⾓：R12＝R1+R2+R1R2/R3，规律：(ab)=a+b+ab/c ……再加上RR13＝R1+R3+R1R3/R2，R23＝R2+R3+R2R3/R1。

三⾓到星：R1＝R12R13/(R12+R13+R23)，规律：(a)=ab×ac/(ab+ac+cb)……再加上RR2＝R12R23/(R12+R13+R23)，R3＝R13R23/(R12+R13+R23)。

星形接法和三角接法区别
异步电机因其结构简单、价格便宜、可靠性高等优点被广泛应用。

但在起动过程中起动电流较大，所以容量大的电动机必须采取一定的方式起动。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。

这样的起动方式称为星三角减压起动，或简称为星三角起动（Y-Δ起动）。

星形接法由于输器出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法；一般3KW以下的三相电动机是星形接法，3KW以上的三相电动机是用三角形接法。

电机接线图（左为Y星，右为三角形）
三角形接法
电机的三角形接法是将各相绕组依次首尾相连，并将每个相连地点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法
电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。

首先，让我们来谈谈星型接法。

星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。

在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。

这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。

而三角形接法，也称为Δ型接法，是另一种常见的电机接法。

在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。

这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。

从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。

而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。

另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。

而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。

总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。

希望这个回答能够帮助你理解星型和三角形电机接法。

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。

三相电机星形接法和三角接法
三相电机是一种常用的电动机类型，具有高效、可靠等优点。

在使用三相电机时，需要将其接入电源中并进行启动才能正常运行。

常用的接法有星形接法和三角接法两种。

本文将介绍这两种接法的特点和使用方式。

一、星形接法
星形接法又称为Y型接法，是将三个电动机线圈的一个端子连接在一起，形成一个共同的中点，然后将另一个端子分别连接到三相电源中的三个相线上。

这种接法具有以下特点：
1. 电压较低：星形接法每个相线上的电压是总电压的1/√3，因此电压较低，适合于低功率的电机。

2. 起动电流较小：由于星形接法的每个线圈的开路电压较低，因此电机在起动时的电流较小，不容易对电网造成冲击。

3. 绕组耗能小：星形接法中的线圈电流较小，因此绕组损耗较小。

二、三角接法
三角接法又称为Δ型接法，是将三个电动机线圈的一个端子直接连接到三相电源中的三个相线上，然后将另一个端子相互连接形成一个三角形。

这种接法具有以下特点：
1. 电压较高：三角接法中，每个相线的电压是总电压的√3倍，因此适合于高功率的电机。

2. 起动电流较大：由于三角接法的每个线圈的开路电压较高，
因此电机在起动时的电流较大，容易对电网造成冲击。

3. 绕组耗能大：三角接法中的线圈电流较大，因此绕组损耗较大。

需要注意的是，三相电机的接法必须与电源的相序一致，否则会导致电机无法正常起动甚至损坏电机。

在实际使用中，可以通过检查电机的接线板上的标识或者使用相序表来确定电机的相序。

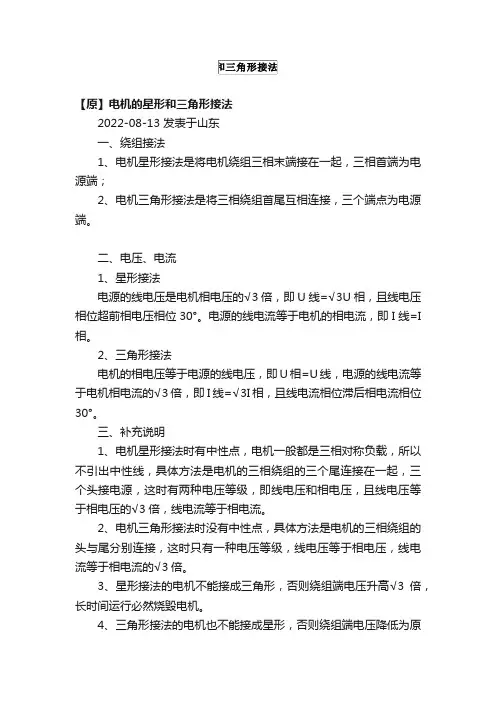

【原】电机的星形和三角形接法2022-08-13 发表于山东一、绕组接法1、电机星形接法是将电机绕组三相末端接在一起，三相首端为电源端；2、电机三角形接法是将三相绕组首尾互相连接，三个端点为电源端。

二、电压、电流1、星形接法电源的线电压是电机相电压的√3倍，即U线=√3U相，且线电压相位超前相电压相位30°。

电源的线电流等于电机的相电流，即I线=I 相。

2、三角形接法电机的相电压等于电源的线电压，即U相=U线，电源的线电流等于电机相电流的√3倍，即I线=√3I相，且线电流相位滞后相电流相位30°。

三、补充说明1、电机星形接法时有中性点，电机一般都是三相对称负载，所以不引出中性线，具体方法是电机的三相绕组的三个尾连接在一起，三个头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的√3倍，线电流等于相电流。

2、电机三角形接法时没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的√3倍。

3、星形接法的电机不能接成三角形，否则绕组端电压升高√3倍，长时间运行必然烧毁电机。

4、三角形接法的电机也不能接成星形，否则绕组端电压降低为原来的1/√3，功率降低，如果带额定负载，将为过载状态，时间一长也必然烧毁电机。

5、在我国一般3-4KW以下的电机规定接成星形，以上较大功率的电机规定接成三角形。

6、较大功率的电机接成三角形，好处是轻载启动时方便Y-△降压启动，降低启动电流到原来的1/3。

四、优缺点1、星形接法优点是降低了启动电流，降低了绕组承受电压，从而降低绝缘等级。

缺点是电机功率减小。

2、三角形接法优点是提高电机功率，缺点是启动电流大，绕组承受电压大，从而增大了绝缘等级。

五、Y-△降压启动正常运行时定子绕组接成三角形的电机，可采用Y-△降压启动。

启动时先将定子绕组接成星形，使得每相绕组电压为正常运行时的1/√3，启动完毕再恢复成三角形接线，电动机在全压下正常运行。

《家电维修》技术论坛»【工农业电器维修】»三相电机用星形接法与三角形接法有什么不同？三相电机用星形接法与三角形接法有什么不同？<1>三相电机用星形接法与三角形接法它的转速有什么不同？(1)转速基本没有什么不同，一般功率越大就采用三角型接法。

(2)转速跟电极极数有关..........................................(3)功率不一样,角接是星接功率的3倍.两种接法转速一样.<2>三相电机用星形接法与三角形接法它的转速有什么不同？三相电机转速与哪些参数有关？(1)三相电机用星形接法与三角形接法它与转速无关,与绕组参数有关,不可乱接.大于4KW的电动机用三角形接法.转速与电机的极数有关,2极同步转速为3000rpm.4极同步转速为1500rpm...... (2)与三相电机的转速有关的参数有电压,磁极对数,频率等.是不是相同功率的电机星接的比角接的体积大?(3)三角行接法的电机启动压降大,但是它的启动力矩也大;星行接法它的启动压降小,启动力矩也小;很多场合都是用的星-角启动,就是为了减小整个电源系统的电压降.(4)鼠笼电机的转速只与电源的频率和电机的磁极数有关,星、角接法的变化不会改变电机的转速。

当然当电机负荷不变，改变接法，就是改变电源电压，电压下降将使电机输出功率下降而使转速下降。

(5)三相电机用星形接法与三角形接法它与转速无关,与绕组参数有关,不可乱接.大于4KW的电动机用三角形接法.转速与电机的极数有关,2极同步转速为3000rpm.4极同步转速为1500rpm......<3>我这里有台电机，用星形接法转速为3000rpm.角形接法为1500rpm。

是不是两种接法的极数不同的原因？鼠笼电机的转速只与电源的频率和电机的磁极数有关,星、角接法的变化不会改变电机的转速。

当然当电机负荷不变，改变接法，就是改变电源电压，电压下降将使电机输出功率下降而使转速下降。

电机星型接法和角型接法的区别我们工厂里面的三相电机接线，无非就两种。

一个是星型接法，一个是三角形接法。

他们之间什么不同，今天来聊聊这个话题。

首先我们来看看它们是怎么接线的：我们看到的交流异步电动机，相信朋友们大多数都见过里面的结构和线圈，这里需要说明的是无论里面的线，千变万化，最终从接线盒出来的，只有六个线头或者三个线头。

如上图：我们最终把它们线圈绕组，分为三个绕组。

分别作上相应的标记和头尾（头尾不能错，它代表了线圈的绕向）。

固定在接线盒里的接线柱上。

如图把线圈三个尾端并在一起，留三个头去接电源，这就是星型接法。

倒过来看，有点像字母Y，也像一颗星，所以也叫'Y’型接法。

我们用铜片把三个尾端接线柱连接好，这就是实际中的电机接法。

有些制作的时候，直接把三个尾端藏在了线圈里面，所以我们出线端就如上文所说的，只有三个接线头的原因。

如上图为三角形接法，它是把三个绕组中的每一个绕组的尾，去和另一个绕组的头接在一起，如图Uz、Vx、Wy.在这三个连接处再去接我们的380伏电源在实际中就如这个样子。

我们再来看角接与星接各有何特点：•角接的电机：相电压=线电压，即U相=U线。

相电流=1/√3线电流，即I相=1/√3I线。

•星接的电机：相电流=线电流，即I相=I线。

相电压=1/√3线电压，即U相=1/√3U线。

•角接电机的每一相绕组，由于承担的电流比小，所以在材料线径上一般取的比较细。

但绝缘等级是按380v来衡量。

•星接电机的每一相绕组，由于承受的是低电压，所以绝缘等级相应低一点（220v考虑），但是呢，它的相电流跟线电流是一样大的，所以电流大，线径取的略粗，以承受大电流，匝数也较角接电机绕组少。

•角接电机启动电流大，星接电机启动电流要比它小，通过计算星接是角接的1/3.•在力矩上星接比角接要弱。

所以4kw以下的电机一般大都做成星型接法，4kw以上的电机一般都是做成角型接法。

•对于角形接法电机，直接启动电流较大。

永磁同步电机是一种应用广泛的电动机，其有两种不同的接法，分别是星形接法和三角形接法。

这两种接法各有其适用的场景和特点，在实际应用中需要根据具体情况进行选择。

下面将就永磁同步电机星形接法和三角形接法的原理、特点和适用场景进行详细介绍。

一、永磁同步电机星形接法1.1 原理：永磁同步电机星形接法是将三个电机线圈的起点连接在一起，形成一个星型连接。

电机的三个线圈均与电源相连，通过控制不同线圈的通断，实现电机的正转、反转和调速。

1.2 特点：星形接法的永磁同步电机具有运行平稳、扭矩输出大、起动电流小的特点。

在低速和大扭矩输出的场合，星形接法比较适用。

1.3 适用场景：星形接法适用于需要大扭矩输出和低速运行的场合，比如风力发电机、空调压缩机等。

在这些场合，星形接法能够更好地发挥电机的性能优势。

二、永磁同步电机三角形接法2.1 原理：永磁同步电机三角形接法是将三个电机线圈依次连接起来，形成一个闭合的三角形连接。

电机的三个线圈也与电源相连，通过控制不同线圈的通断来实现电机的正转、反转和调速。

2.2 特点：三角形接法的永磁同步电机具有起动电流大、运行平稳、效率高的特点。

在高速运行和轻载等场合，三角形接法比较适用。

2.3 适用场景：三角形接法适用于需要高速运行和轻载工况的场合，比如泵类、风扇类的设备。

在这些场合，三角形接法能够更好地适应电机的运行状态。

三、永磁同步电机星形接法和三角形接法的选择3.1 根据工作性能选择：在实际选择永磁同步电机的接法时，需要根据具体的工作性能要求来进行选择。

如果是需要大扭矩输出和低速运行，则可以选择星形接法；如果是需要高速运行和轻载工况，则可以选择三角形接法。

3.2 结合运行环境选择：除了根据工作性能选择外，还需要结合电机运行的环境和条件来进行选择。

在空间有限或者需要轻量化设计的场合，可以选择三角形接法，因为其起动电流大，但运行平稳，可以减小电机的尺寸和重量。

3.3 综合考虑选择：在实际应用中，往往需要综合考虑工作性能、运行环境和成本等因素进行选择。

电机三角形连接和星形连接的区别三角形连接和星形连接从电机外部看是没有任何区别的，你可以把电机看成一个黑盒子，外面看就是三根进线，通以互差120度的电流。

要说到电机三角形连接和星形连接的区别，只是在电机本体设计的时候会关注，我们知道，教科书上写星形连接的线电压是相电压的1."732倍，三角形的线电压等于相电压，在电机设计阶段，都会折算成等效三个等效单相，因为三相电机的等效电路是等效成单相的。

对于一个输入线电压为380V的电机而言，如果设计成星形，那么就按220V计算单相电路，如果设计成角形，那么就按380V计算单相电路，但相电流减小。

这个时候体现在电机上就是三角形的线用得长些细些，星形的线短些粗些，但理论上用的材料是一样多。

一旦电机做好后，从外部看，理论上三角形连接和星形连接是没区别的，你也没有办法单纯从外部三根线去区分二者的区别。

这里可能有同学想问，为什么电机要分成三角形和星形连接这么麻烦。

原则上讲，星形电机内部不会产生环流，理论上比三角形好，因为实际上三相绕组不可能绝对平衡，三相电压总有微小差异，这样在三角形内部会形成环流造成发热和效率降低（当然这个影响实际上很小）。

做成三角形连接是有历史原因的，那就是没有变频器的时候，电机启动时可以利用接触开关改变连接，将其接成星形，这样每个绕组的电压由380将为220，大大减小了启动冲击电流，待启动后切换成三角形。

这就是所谓的星-三角启动。

星-三角启动可以成比例降低启动电流，但是会成平方降低启动转矩，所以只能用在轻载或空载启动。

大家看到的风机水泵用星-三角启动没问题，但是起重机上肯定没有用星-三角启动的，起重机都是用绕线转子串电阻启动，为什么搞这么麻烦，都是有原因的。

电动机连接组别:1.当三相电机的三相绕组按△方式接线时，即绕组按U1-W2、"U2-V1、"V2-W1顺序连接后，引出线U1 V1 W1接于三相电源，此时每相绕组U1-U2 V1-V2 W1-W2上承受的是三相电源的线电压也就是380V.这样的接法使得电机的输出转矩较大。

星形接法基本简介把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V 两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

2常用的接法编辑对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

星形(Y)接法和三角形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形接法和三角形接法星形接法I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；三角接法I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia，线电流是相电流的根号三倍。

1、星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法
2、一般3KW以下的三相电动机是星形接法.以上的三相电动机是用三角形接法
3、在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

4、为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）。
