带式输送机工作原理
带式输送机是一种常见的物料输送设备，其工作原理主要包括以下几个方面：
1. 带式输送机由驱动辊、受力辊、弹簧拉紧装置、输送带和机架等组成。输送带由多层橡胶帆布胶带或者塑料带制成，可承受物料的重量和冲击力。
2. 当输送机开始工作时，驱动辊通过电机、减速机等驱动装置带动输送带的运动，将物料从起点输送到终点。
3. 物料被投放到带式输送机的进料口，通过重力作用或者斜面导料装置，进入输送带上。
4. 输送带在驱动辊和受力辊的双重作用下不断向前运动，将物料从起点逐渐输送到终点。输送带的速度和输送物料的量可根据实际需要进行调整。
5. 在输送过程中，弹簧拉紧装置可以保持输送带的适当张紧度，避免带式输送机在工作过程中产生松动或者过紧的情况。
6. 到达终点后，物料从输送带上卸下，可通过卸料口直接落入下一个工序或者料仓中。
需要注意的是，带式输送机在工作过程中应确保输送带的正常运行，及时清理物料粘附和堆积在输送带上的杂质，以保证其正常运转和安全性能。
皮带输送机
工作原理及故障及排除方法
4.2.1 概述
带式输送机是连续运输机中效率最高、使用最普遍的一种机型。在我国建设的大、中型燃煤火
力发电厂中，从受卸装置向储煤场及锅炉原煤仓输煤所用的运送设备，主要就是带式输送机。
带式输送机是以输送带作为物料承载构件和牵引构件的连续输送设备。根据摩擦原理，由驱动
滚筒带动输送带，将物料输送到所需的地方。带式输送机与其他类型的输送设备相比，具有良好的
性能，在连续装载的情况下能连续运输，生产率高，运行平稳可靠，输送连续均匀，工作过程中噪
音小，结构简单，能量消耗小，运行维护费用低，维修方便，易于实现自动控制及远方操作等优点，
因此，在输煤运行中得到广泛的应用。
4.2.2 主要部件结构及工作原理
4.2.2.1 结构
带式输送机整机结构如图。主要部件如下：输送带，驱动装置（电机、减速机、制动器、联轴
器、逆止器）或电动滚筒，传动滚筒，改向滚筒，托辊，拉紧装置，清扫器，卸料器，机架，漏斗，
70 安徽
导料槽，安全保护装置等。
带式输送机整机结构
1—头部漏斗 2—机架 3—头部清扫器 4—传动滚筒 5—安全保护装置 6—输送带 7—承载托辊 8—缓冲托
辊 9—导料槽 10—改向滚筒 11—螺旋拉紧装置 12—尾架 13—空段清扫器 14—回程托辊 15—中间
架
16—电动机 17—液力偶合器 18—制动器 19—减速机 20—联轴器
4.2.2.2 工作原理
1-胶带 2-主动滚筒 3-机尾改向滚筒 4-托辊 5-拉紧装置
胶带绕经主动滚筒和机尾改向滚筒形成一个无极的环形带,上、下两段胶带都支承在托辊上,拉
紧装置给胶带以正常运转所需要的张紧力。工作时主动滚筒通过它与胶带之间的摩擦力带动胶带运
行,煤等物料装在胶带上与胶带一起运动。胶带输送机一般是利用上段胶带运送物料的,并且在端部
卸料；特殊的是利用专门的卸料装置,可在任意位置卸料。上段胶带利用一组槽型托辊支承以增加装

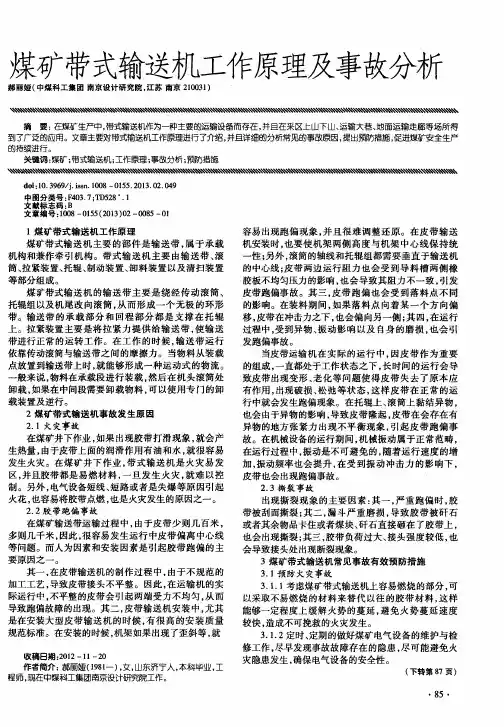

煤矿带式输送机工作原理及事故分析
郝丽娅（中煤科工集团南京设计研究院，江苏南京２１００３１）
摘要：在煤矿生产中，带式输送机作为一种主要的运输设备而存在，并且在采区上山下山、运输大巷、地面运输走廊等场所得 到了广泛的应用。文章主要对带式输送机工作原理进行了介绍，并且详细的分析常见的事故原因，提出预防措施，促进煤矿安全生产 的持续进行。 关键词：煤矿；带式输送机；工作原理；事故分析；预防措施
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８—０１５５．２０１３．０２．０４９ 中图分类号：Ｆ４０３．７；ＴＤ５２８ ．１ 文献标志码：Ｂ 文章编号：１００８—０１５５（２ｏ１３）０２—００８５一Ｏ１
１煤矿带式输送机工作原理 煤矿带式输送机主要的部件是输送带，属于承载
机构和兼作牵引机构。带式输送机主要由输送带、滚
筒、拉紧装置、托辊、制动装置、卸料装置以及清扫装置
等部分组成。 煤矿带式输送机的输送带主要是绕经传动滚筒、
托辊组以及机尾改向滚筒，从而形成一个无极的环形
带。输送带的承载部分和回程部分都是支撑在托辊 上。拉紧装置主要是将拉紧力提供给输送带，使输送
带进行正常的运转工作。在工作的时候，输送带运行
依靠传动滚筒与输送带之间的摩擦力。当物料从装载 点放置到输送带上时，就能够形成一种运动式的物流。
一般来说，物料在承载段进行装载，然后在机头滚筒处 卸载，如果在中间段需要卸载物料，可以使用专门的卸
载装置及逆行。
２煤矿带式输送机事故发生原因 ２．１火灾事故
在煤矿井下作业，如果出现胶带打滑现象，就会产
生热量，由于皮带上面的润滑作用有油和水，就很容易
发生火灾。在煤矿井下作业，带式输送机是火灾易发
区，并且胶带都是易燃材料，一旦发生火灾，就难以控 制。另外，电气设备短线、短路或者是失爆等原因引起
火花，也容易将胶带点燃，也是火灾发生的原因之一。 ２．２胶带跑偏事故
在煤矿输送带运输过程中，由于皮带少则几百米，
宁夏工业职业职业学院
矿用
带 式 输 送 机
（培训教案）
姓名： 闫 旭
时间：2011年1月
矿用带式输送机基础知识
课程名称 矿用带式输送机基础知识 课时 2
授课教师 闫旭 授课时间 1月28日
教案目的 1、能够正确熟练的掌握胶带输送机的起、停操作过程。
2、能够正确处理跑偏故障。
教案重点 了解胶带输送机的结构、工作原理、各种保护及跑偏调试。
教案难点 怎样判断胶带输送机的跑偏及处理方法
教案方法 讲授：2课时
使用教具 现场教案
学时分配 主 要 教 学 内 容
2
一、胶带输送机优点
二、安装方式
三、输送机的工作原理
四、带式输送机结构
五、带式输送机安全运行保护装置
六、输送带接头连接方法：
七、输送带安装质量上有什么要求
八、带式输送机日常维护的目的和内容及规范
九、胶带输送机操作工安全操作规程
十、带式输送机胶带跑偏危害、跑偏原因分析及处理方法
课后小结
本章学习要点：
一、带式输送机的工作原理
二、带式输送机结构
三、带式输送机安全运行保护装置
四、带式输送机操作工安全操作规程
五、带式输送机胶带跑偏调试方法
胶带式输送机俗称“皮带机”，是以胶带、塑料带和化纤带作为承载物料和牵引工件的输送机械，是煤矿机械化采煤工作面顺槽中的主要运煤设备，可伸缩胶带输送机最大的优点是随工作面的推进，可以灵活伸缩。该输送机也用于掘井工作面的运输作业，因此，正确操作胶带输送机对提高工作面的产量至关重要。在煤矿井上、下和其他许多地方得到了广泛的应用。它也是连续式输送原煤机械中应用最广泛的一种重要设备。
一、其优点如下： 1、结构简单，安全可靠。
2、使用范围广，输送能力大。
3、对线路适应性强、运距长可以一点或多点受料，一点或多点卸料。
4、工作时噪音低。
5、基建投资少，营运费用低。
二、安装方式：
可分为固定式、移动式、机架可伸缩式三种
三、输送机的工作原理
DSJ100/80/2x160（160）带式输送机
使用维护说明书
MT/T901—2000
铁煤集团机械制造有限责任公司
目 录
一、 用途及主要特征
二、 主要技术参数
三、 工作原理
四、 结构概述
五、 安装、调整、操作
六、 运转维护过程中应注意的几个问题
七、 质量保证
一、用途及主要特征
1、 用途
DSJ100/80/2x160（160）系列胶带输送机主要用于中厚煤层综合机械化采煤工作面的顺槽运输，也可用于中厚煤层一般采煤工作面的顺槽和巷道掘进运输系统。
主要特征
（1） 机尾采用固定式机尾，由机尾滚筒、空段清扫器、机尾架等组成。
（2） 非固定部分的机身，采用无螺栓连接的快速可拆支架，结构简单，拆装方便。
（3） 全机所用的槽形托辊、平托辊、换向滚筒（机头卸载滚筒除外）尺寸规格统一，都可通用互换。
（4） 传动滚筒外层包胶，磨擦系数大，初张力小。
（5） 中间可拆支架既能落地，又能悬挂，外顺槽底板适应性强。
二、主要技术参数
型号 DSJ100/80/2x160
输送量t/h 800
输送长度m 1000
带速m/s 2.5
传动滚筒直径mm 630
托辊直径mm 108
输送带宽度mm 1000 尾滚筒直径mm 500
卸载滚筒直径mm 500
储带长度m 60
主电
动机 型号 KBY-160B
功率KW 2x160
转数r/min 1470
电压V 660/1140
机头外型尺寸mm(长x宽x高) 5975x2646x1728
型号代表意义
D—输送机 100—带宽1000mm
S—伸缩型 2x160-2台160KW电机
J—钢架落地
三、工作原理
伸缩胶带输送机是以胶带作为牵引承载机构的连续运输设备，它与普通胶带输送机相比增加了贮带装置等。当游动小车向机尾一端移动时，胶带进入贮装置内，机尾回缩，反则机尾延伸，因而使胶带输送机具有可伸缩性。
