电感器 变压器的关系

变压器等效电感

1 变压器等效电感的定义

变压器等效电感是指在变压器中，为了描述其感应电动势之间的

关系，在进行等效电路分析时所引入的一个参数。该参数表示变压器

中变压比的平方倍与电感的比值，通常用符号L来表示。

2 变压器等效电感的公式

变压器等效电感的计算公式为：

L=k^2*Lp

其中，k为变压器的变比，Lp为变压器的原电感。当变压器为理

想变压器时，变比k为实际变比与额定变比的比值，即：

k=V2/V1=a

式中，V1为输入电压，V2为输出电压，a为变比。对于非理想变

压器，k的值需要经过实验测量获得。

3 变压器等效电感的作用

变压器等效电感常常用于计算变压器中的电感耦合。电感耦合是

指变压器中由于磁场的影响而发生的两个线圈之间的相互作用。当一

个线圈中的电流变化时，它所产生的磁场会穿过另一个线圈，从而使

另一个线圈中感应出电动势。 通过引入等效电感，我们可以将变压器中的电感耦合转化为电路

中的电感耦合。这样，我们就可以用简单的电路模型来描述变压器的

行为，从而更容易地进行分析和计算。

4 变压器等效电感的影响因素

变压器等效电感的大小受到多方面因素的影响，包括变压器的原

电感、铁芯的形状和材料、绕组的形式等。如果我们希望在设计变压

器时获得更好的性能，我们需要考虑这些因素的影响，并做出对应的

调整。

5 总结

变压器等效电感是变压器分析中重要的参数之一，它在描述电感

耦合和进行等效电路分析时起到了关键的作用。虽然变压器等效电感

的计算公式相对简单，但是其大小受到多方面因素的影响，需要仔细

考虑。在实际应用中，我们需要根据具体的问题进行分析，选择适当

的参数来计算变压器的等效电路。

少年易学老难成，一寸光阴不可轻 - 百度文库

1 实例讲解变压器和互感器的区别

电压互感器和变压器就像一对兄弟一样，都是运用电磁感应原理，互感器是作为变压器的“血脉”分支，仅在结构型式、所用材质、使用效果、容量、允许误差范围等方面有所差别，两者之间的没有很大的明显差异。

变压器：

变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)，用于改变电压等级，负载较大电流。

电压互感器：

电压互感器是一种电压变换装置，它将高电压变换为低电压，用来测量线路的电压、功率和电能；也可以运用在线路发生故障时保护线路中的设备、电机和变压器。按用途可以具体分成测量保护用电压互感器和计量用电压互感器。

1、电压互感器又称仪用变压器，是一种电压变换装置，和变压器不同之处在于电压互感器使用的铁芯材料属高导磁材料，电压互感器可以说是一个带铁心的变压器。

2、电压互感器的容量相对于变压器来说比较小，一般为几十到几百伏安，因为容量越大精度越难以控制。 少年易学老难成，一寸光阴不可轻 - 百度文库

2 3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的。

4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。如果无限期增加二次负荷，二次电压会降低，造成测量误错增大。

5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度。本文由福鹰电子提供

6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难。

7、电压互感器常用于变配电仪表测量和继电保护等回路。

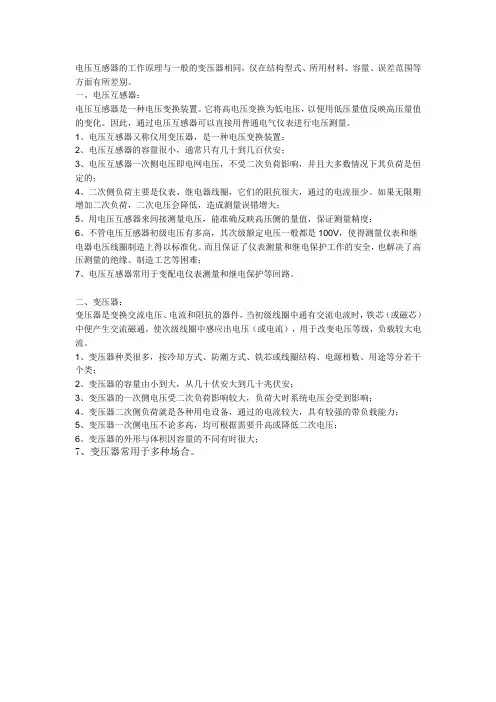

电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。

一、电压互感器：

电压互感器是一种电压变换装置。它将高电压变换为低电压，以便用低压量值反映高压量值的变化。因此，通过电压互感器可以直接用普通电气仪表进行电压测量。

1、电压互感器又称仪用变压器，是一种电压变换装置；

2、电压互感器的容量很小，通常只有几十到几百伏安；

3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；

4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；

5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；

6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；

7、电压互感器常用于变配电仪表测量和继电保护等回路。

二、变压器：

变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流），用于改变电压等级，负载较大电流。

1、变压器种类很多，按冷却方式、防潮方式、铁芯或线圈结构、电源相数、用途等分若干个类；

2、变压器的容量由小到大，从几十伏安大到几十兆伏安；

3、变压器的一次侧电压受二次负荷影响较大，负荷大时系统电压会受到影响；

4、变压器二次侧负荷就是各种用电设备，通过的电流较大，具有较强的带负载能力；

5、变压器一次侧电压不论多高，均可根据需要升高或降低二次电压；

6、变压器的外形与体积因容量的不同有时很大；

7、变压器常用于多种场合。

变压器的磁化电感

变压器是电力系统中的重要组成部分，它的作用是将一定电压级别的电能变换成另一电压级别的电能，因此广泛应用于电力传输和配电系统。而变压器的磁化电感则是其中一个重要的参数，下面将详细介绍磁化电感的相关知识。

一、磁化电感的定义

磁化电感也被称为漏电感，它是指在变压器中互感线圈之间的磁路上所产生的磁场与磁链之比。在变压器的运行过程中，电流会在导线中形成磁场，这个磁场会穿过变压器中所有的部件，让导线上的线圈互相感应。这样就会产生漏电感，而漏电感就是磁化电感。

二、磁化电感的影响因素

磁化电感的大小与变压器的结构、材料和工作状态有关。主要影响因素包括：

1.磁路长度。磁路长度越大，磁场强度越小，磁化电感也就越小。

2.磁回路截面积。磁回路截面积越大，磁场强度越大，磁化电感也就越大。

3.铁芯材料。铁磁材料的导磁率越大，铁芯的饱和电感越大，磁化电感也就越大。

4.激磁电流。激磁电流越大，磁化电感也就越大。

三、磁化电感的计算方法

磁化电感的计算需要考虑上述影响因素，计算公式如下：

Lm=(μ0∙μr∙Ns^2Ae)/(Le)

其中Lm为磁化电感，μ0为真空磁导率，μr为铁芯的相对磁导率，Ns为线圈匝数，Ae为铁芯截面积，Le为铁芯平均磁路长度。

四、磁化电感的作用

磁化电感是变压器中一个非常重要的参数，它对变压器的性能和质量有着至关重要的影响，主要作用如下：

1.稳定电路电流。磁化电感可以稳定电路的电流，防止过流或欠流现象的发生。

2.改善变压器的效率。磁化电感可以减小变压器的额定电流，达到节能、降温、延长使用寿命的目的。

3.提供变压器的保护功能。磁化电感可以限制变压器中的电流，当电流异常时起到保护变压器的作用。

总之，磁化电感是变压器设计和运行过程中不可或缺的要素，它的大小直接关系到变压器的性能和质量，所以在变压器的设计和选择中，需要特别关注磁化电感的大小和作用。
