电感是什么,和变压器有什么区别

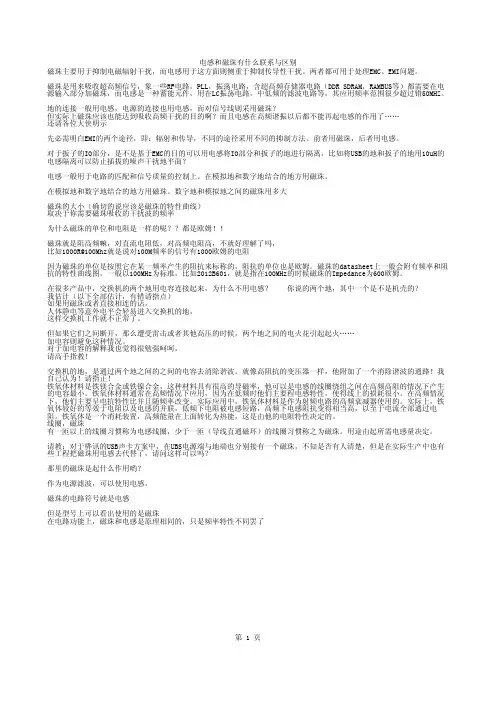

电感和磁珠有什么联系与区别

磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。

磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电

源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错50MHZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠？

但实际上磁珠应该也能达到吸收高频干扰的目的啊？而且电感在高频谐振以后都不能再起电感的作用了……

还请各位大侠明示

先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。

对于扳子的IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的

电感隔离可以防止插拔的噪声干扰地平面？

电感一般用于电路的匹配和信号质量的控制上。在模拟地和数字地结合的地方用磁珠。

在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大

磁珠的大小（确切的说应该是磁珠的特性曲线）

取决于你需要磁珠吸收的干扰波的频率

为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！

磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，

比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻

因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的datasheet上一般会附有频率和阻

抗的特性曲线图。一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。

在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？ 你说的两个地，其中一个是不是机壳的？

我估计（以下全部估计，有错请指点）

如果用磁珠或者直接相连的话，

人体静电等意外电平会轻易进入交换机的地，

少年易学老难成，一寸光阴不可轻 - 百度文库

1 TDK电感的使用 TDK电感的特点

TDK电感的使用 TDK电感的特点。首先我们来了解一下什么是电感：电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。TDK电感的使用 TDK电感的特点。

TDK电感的使用 TDK电感的特点。TDK电感一般分为功率型和高频型，不同的型号用在不同的电路。比如功率型用在滤波，高频型用在高频线路用于滤除共模干扰和各种电路匹配等等。TDK电感主要用于高要求的电路板，比如显卡，高端仪器等等

TDK电感的使用 TDK电感的特点。TDK是日系品牌，磁性材料方面有独步武林的技术，几乎全球顶尖，所以TDK电感质量也非常优秀，损耗低，稳定性极佳，质量相当可靠。和普通电感比，精度更高，稳定性更好，一致性非常好。

TDK电感的使用 TDK电感的特点。TDK是一个著名的电子工业品牌，一直在电子原材料及元器件上占有领导地位。TDK的创始人加藤与五郎博士和武井武两博士在东京发明了铁氧体后，于1935年创办了东京电气化学工业株式会社(Tokyo Denkikagaku Kogyo K.K)，这个名字的前身是东京工业大学电化学系，加藤与五郎博士和武井武博士，在该大学电化学系授课。1983年，该名字正式更名为如今的TDK株式会社，取的是原名称Tokyo（东京）

Denki（电气） Kagaku（化学）的首字母，开始从事该磁性材料的商业开发和运营

深圳兴鸿宇科技有限公司与TDK是合作伙伴关系，我司也供应TDK电感产品 少年易学老难成，一寸光阴不可轻

- 百度文库

2 深圳市兴鸿宇科技有限公司成立于2010年，是一家专业从事电子元器件代理分销的配套服务商。我们专业代理台湾禾伸堂(Holystone),台湾华新科(Walsin)，信昌（PDC），美国约翰逊(Johanson),全系列电容器，分销村田(Murata)，东电化(TDK)，太诱(TAIYO)，国巨(Yageo)，风华(FH)，厚声(UniOhm)，旺诠(Ralec),乐山(LRC), 亿光(EVERLIGHT)和东芝(TOSHIBA)等全系列产品，其市场覆盖：电源，网络，通信，汽车电子，工业控制，医疗设备，LED照明，HID整流器，传感器，语音分离器，隔离器，RJ45，安防，马达，无线充电器，蓝牙模块，消费电子，电脑及周边产品等行业。

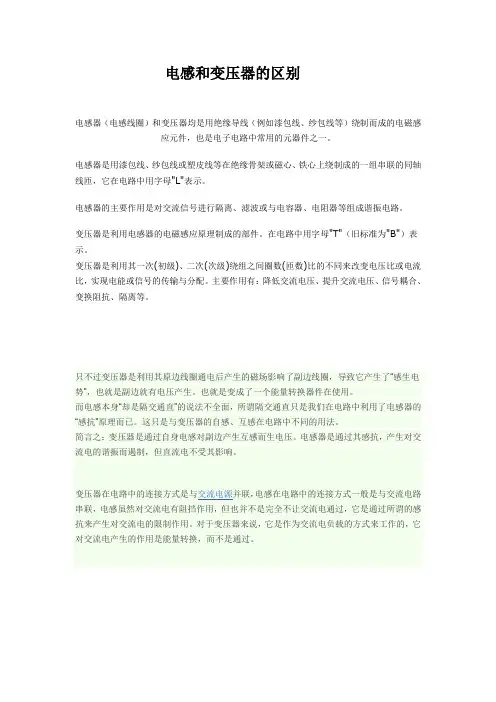

电感和变压器的区别

电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。

电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示。

电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

变压器是利用电感器的电磁感应原理制成的部件。在电路中用字母"T"（旧标准为"B"）表示。

变压器是利用其一次(初级)、二次(次级)绕组之间圈数(匝数)比的不同来改变电压比或电流比，实现电能或信号的传输与分配。主要作用有：降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等。

只不过变压器是利用其原边线圈通电后产生的磁场影响了副边线圈，导致它产生了“感生电势”，也就是副边就有电压产生。也就是变成了一个能量转换器件在使用。

而电感本身“却是隔交通直”的说法不全面，所谓隔交通直只是我们在电路中利用了电感器的“感抗”原理而已。这只是与变压器的自感、互感在电路中不同的用法。

简言之：变压器是通过自身电感对副边产生互感而生电压。电感器是通过其感抗，产生对交流电的谐振而遏制，但直流电不受其影响。

变压器在电路中的连接方式是与交流电源并联，电感在电路中的连接方式一般是与交流电路串联，电感虽然对交流电有阻挡作用，但也并不是完全不让交流电通过，它是通过所谓的感抗来产生对交流电的限制作用。对于变压器来说，它是作为交流电负载的方式来工作的，它对交流电产生的作用是能量转换，而不是通过。

电感是什么？

电感

diàngǎn

[INDUCTORS] 电路在如下电流发生变化时能产生电动势的性质。也指利用此性质制成的元件

什么是电感器、变压器?

电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。

一、自感与互感

（一）自感

当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。

（二）互感

两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。

电感的作用是什么?

电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。

（一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。

（二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。

利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。

寄生电感

寄生电感一半是在PCB过孔设计所要考虑的。

在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：

L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。仍然采用上面的例子，可以计算出过孔的电感为：L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH 。如果信号的上升时间是1ns，那么其等效阻抗大小为：XL=πL/T10-90=3.19Ω。这样的阻抗在有高频电流的通过已经不能够被忽略，特别要注意，旁路电容在连接电源层和地层的时候需要通过两个过孔，这样过孔的寄生电感就会成倍增加。 电感的Q值是什么？
