GMP真空带式干燥机验证方案

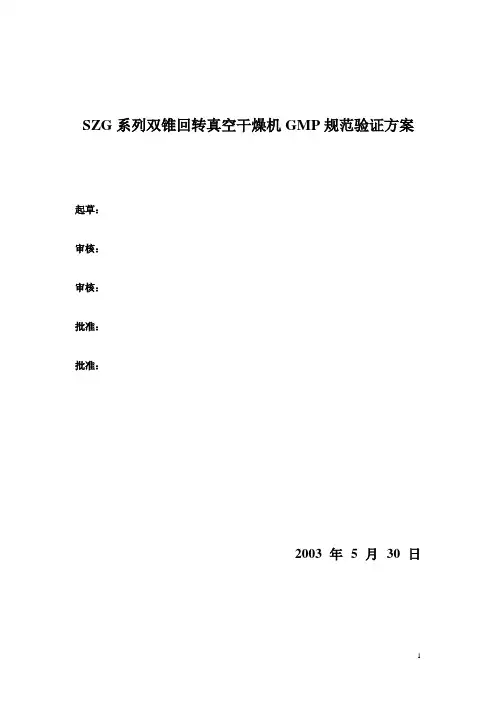

SZG系列双锥回转真空干燥机GMP规范验证方案起草：审核：审核：批准：批准：2003年5月30 日目录1、验证目的和范围2、验证组成人员及职责3、设备概述4、安装确认方案5、运行确认方案6、使用须知7、操作规程8、故障及排除方法1、验证目的和范围1、1为了保证XXX工序所用的双锥回转真空干燥机（编号：）的安装、运行性能满足生产工艺的要求，特制订本方案。

方案规定双锥回转真空干燥机的验证方法、相关资料、验证结果用于确认双锥回转真空干燥机的安装运行性能以及配套设施的配置能够满足设备设计、各工序生产工艺的要求。

1、2本验证方案适用于公司XXX产品成品干燥混合所用的双锥真空干燥机的安装、运行确认。

安装确认主要对设备的部件安装、电气部分的连接、动力系统的配备、计量器具的配备等进行确认；运行验证是在设备运行状态下，对双锥回转真空干燥机的干燥温度、筒体转速、电气部分、传动部分、动力管道、计量器具等进行检查和验证，并将实际检测结果与工艺要求或设备设计参数进行对比，并根据对比结果总结该设备的运行验证。

2、验证人员及职责3、设备概述3、1设备工作原理：双锥回转真空干燥机，通过机械传动装置，使干燥腔按照一定的转向，转速旋转；同时干燥腔内连接真空系统，形成负压，利用截止阀控制干燥腔内真空度；夹层内通蒸汽，利用蒸汽阀控制夹层蒸汽的流量从而调节干燥温度；从而使物料在一定的真空度、温度下干燥，同时在干燥腔的均匀旋转的作用下，干燥腔内的物料不断的翻转滚动，从而达到快速、均匀干燥的目的；多个生产批号在干燥腔内不断翻转滚动，从而达到混合均匀的目的。

3、2设备工艺用途：干燥、混合成品。

3、3设备组成：双锥回转真空干燥机由机械传动部分、回转干燥腔、电气控制部分及相关配套系统组成。

4、设备安装确认方案4、1双锥回转真空干燥机及其所有辅助配套设施的安装必须进行检查确认，任何影响双锥回转真空干燥机正常工作的异常情况应立即改正，并作为偏差进行分析，记录在验证报告中。

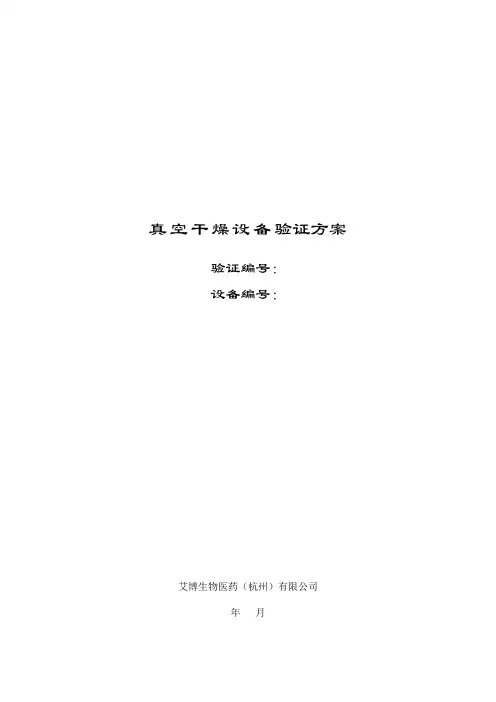

真空干燥设备验证方案验证编号：设备编号：艾博生物医药（杭州）有限公司年月目录1.文件批准 (3)1.1. 文件准备和批准 (3)1.2验证参加人员会签 (3)2.概述 (3)3.目的 (3)4.所用测量器具（设备） (3)5.接受标准 (3)6.程序 (3)7.原始记录 (4)7.1. 安装确认记录 (4)7.2. 运行确认记录 (6)7.3. 风险测试：电力中断和恢复 (8)8.偏差报告 (9)8.1. 偏差和修正一览表 (9)8.2. 偏差报告样张 (9)9. 总结报告完成与批准 (10)1.文件批准1.1.文件准备和批准2.概述真空干燥是将被干燥物料处于真空条件下进行（加热）干燥。

它是利用真空泵进行抽气抽湿使工作室内形成真空状态，加快了干燥速率，提高了工作效率。

3.目的真空干燥设备的安装和运行制订确认要求和接受标准，确保设备的安装和运行是符合生产、GMP、安全、环保和当地及国家法规要求的，可以进行工艺验证（PQ和试生产）4.所用测量器具（设备）5.接受标准5.1.运行要求见7.2项5.2.性能要求：a. 最后运行压力小于60pa（0.5mmHg）b. 去水能力大于98%6.程序6.1.安装确认要求6.1.1.设备确认6.1.2. 设备部件确认 6.1.3. 公用系统确认 6.1.4. 文件检查 检查表格见7项6.2. 运行确认要求6.2.1 满载测试56片玻纤。

（每层8片，共7层）称取7片玻纤（编号），记录玻纤放置位置，和重量A 。

位置见图。

第一层第二层6.2.2 用去离子水浸泡6.2.3 天平清零，称取浸泡后的玻纤的重量B 6.2.4 记录拿走玻纤后剩余水的重量C6.2.5 重新清零，重复称取7片玻纤的重量填写数据 6.2.6 将玻纤放进干燥箱，进行干燥处理。

6.2.7 调节温度30℃，真空度 ，达到参数后开始记时。

干燥4小时。

取出玻纤，称取其重量。

6.2.8 计算去水能力，填写表格。

6.2.9重复测试（干燥时间分别6、7、8小时），绘制干燥曲线。

编号：DZ-2BC型真空干燥箱验证方案起草日期：生效日期：验证小组人员名单目录1.概述 (5)2.验证目的 (5)3.职责 (5)4.验证内容 (5)4.1预确认 (5)4.2安装确认 (5)4.3运行确认 (6)4.4性能确认 (6)5.再验证周期 (6)6.验证结果评定 (6)7.附件 (7)1.概述：该设备为原料合成车间使用。

外形为卧式，箱体采用优质冷轧钢板制作，表面经静电喷涂工艺处理，防腐耐用。

工作室为不锈钢制作，四角呈圆弧便于清除，经久耐用。

温控系统为智能数字仪表具有设定，测定温度双屏数字显示和超温报警时间设定功能。

设有双层玻璃门，外层为防弹加厚钢化玻璃，可随时观察工作室被加热物品的情况。

采用航空材料研究院航空耐高温密封条，可以保证箱门与工作室的密封性，提高室内真空度。

2.验证目的:①检查设备组成部分变更情况、档案资料情况；干燥的维护、保养情况。

②对真空干燥器的运行及性能进行评价。

③为修订真空干燥器的维护保养方法和人员操作SOP提供依据。

3.职责：验证小组成员对本方案的实施负责。

4.验证内容4.1预确认：设备选型。

根据实际需要，以及原料合成车间所提供条件的要求。

并通过对生产厂商的审计确认其可以满足生产的需要，并可以满足GMP的要求。

（见附件1）4.2安装确认4.2.1资料档案打开包装箱之前，首先查看箱子是否破损，确认箱子完好后，打开箱子，拿出装箱单，逐项核对，确认完整无误后，填写开箱验收单, 建立设备档案，整理使用手册等资料，归档保存。

（见附件2）4.2.2仪器仪表4.3运行确认真空干燥箱是放置在具有良好通风条件和无强烈震动的室内，在其周围没有放置易爆的物品。

将箱门关上并将门把手关紧，关闭放气阀，开启真空电磁阀。

将真空燥箱后面的导气管用真空橡胶管与真空泵连接，接通真空泵电源打开真空泵开关，开始抽气，当真空表指示值达到-0.098Mpa时，关闭真空电磁阀和真空泵开关，此时箱内处于真空状态。

如有你有帮助，请购买下载，谢谢！方案编号：真空冷冻干燥机验证方案验证方案汇签1 验证方案起草2验证方案的审核3验证方案批准目录1．项目概述2．验证目的3．验证范围如有你有帮助，请购买下载，谢谢！4．验证小组成员及职责5．验证内容5.1 设行确认（DQ）5.2 文件起草及培训5.3 安装确认（IQ）5.4 运行确认（OQ）5.5 性能确认（PQ）5.6 异常情况处理程序6．再验证周期7. 验证结果与评定1. 项目概述安装在冻干粉针车间的LYO-23（CIP）型真空冷冻干燥机，用于对冻干溶液进行冷冻干燥，除去溶液中的水分，并得到干燥的目的。

该机器所用冷冻干燥的原理是将药品溶液经过冷冻后，在低气压（即真空）状态下，不经过液态，直接由固态升华至气态，并由解吸附的方法除去制品中水分的工艺过程。

该机器整个系统包括一个干燥箱（内有可间接加热和制冷的板层）、一个水捕捉器（冷凝器）、一套冷热媒循环系统、一套制冷系统、一套电加热系统、一套真空系统、一套控制系统、一套液压压塞系统、一套在位清洗系统（CIP）和相关的安全连锁装置。

干燥箱（冻干箱体）及板层：采用优质的AISI316L材料，内表层粗糙度Ra≤0.5μm，箱体内所有的角均为圆弧形。

板层采用薄形空心夹板形式，平整度达到±0.5mm/m，板层的制冷采用间接方式，平衡时温差不大于±1℃。

冷热媒循环系统采用阿法拉伐板式交换器和丹麦格兰富循环泵，能彻底消除导热油的泄漏。

制冷系统：采用3个压缩机组，每个压缩机组均有独立的循环系统，既可制冷板层，又能制冷冷凝器，其中任何一套系统出故障，机器仍可正常工作。

真空系统：采用2个真空泵组和1个罗茨泵组，确保极限真空，空载极限真空≤1Pa。

控制系统：系统连锁保护，以防止不必要的误操作。

用户可实现屏幕操作，也可使用电脑进行远程管理和操作。

液压系统：采用高质量阀件制成的液压泵和油缸组成液压系统，彻底消除液压油的泄漏问题。

真空干燥箱的验证方案目录1预验证结果 (3)1.1验证所需文件资料 (3)1.2备品备件检查 (3)1.3仪器材质及结构确认 (3)2仪器安装确认结果 (3)2.1公用介质的连接 (3)2.2安装技术情况 (3)3 仪器运行结果确认 (4)4仪器性能确认结果 (4)5、验证结果评价及建议 (4)6、总结论 (4)为确认真空干燥箱能满足化验室不耐高温物体的干燥要求，由设备工程部、质量管理部相关人员组成真空干燥箱验证小组，按《真空干燥箱验证方案》规定的项目，于年月日～年月日对真空干燥箱进行了预确认、安装确认、运行确认检查，并进行了性能验证，验证期间未对验证方案进行修改。

现对验证过程中所取得的数据进行收集和整理报告如下：1预确认结果1.1验证所需文件资料检查仪器档案，确认本仪器验证所需的资料如说明书、操作规程等齐全完整。

检查结果见附件3。

1.2关键性仪表及消耗性备品经验证小组现场查验，认为本仪器的备品备件齐全，能保证仪器出现故障时及时维修。

具体见附件4。

1.3仪器材质及结果确认经验证小组现场查验，认为本仪器结构合理。

符合GMP及设计要求。

仪器材质及结构检查结果见附件5。

1.4仪器、仪表校正验证小组在验证前对仪器附带的关键性仪表如温控仪及验证用的仪器的校验情况进行了检查，确认所有仪表均经过了校正，并在有效期内，检查情况见附件6。

2仪器的安装确认结果：2.1公用介质的连接验证小组中设备工程部人员根据仪器生产厂家设计安装要求，实地测量检查了本仪器主要的公用介质电源的连接情况，确认其连接正确，电源接地良好，达到正常使用条件符合要求，检查情况见附件7。

2.2安装情况及结论验证小组经实地检查，确认本仪器安装环境符合设计及GMP要求，仪器摆放水平稳固，安装台面平整，仪器周围留有一定的空间，方便操作和维修，能保证仪器运行过程中各项性能达到预定要求（检查情况见附件8）。

3仪器运行确认结果验证小组按照验证方案的规定，进行了本仪器各项功能实验，结果仪器运行正常，便于调节，仪器操作规程可行，系统空载运行稳定，可以进行性能验证。

真空冷冻干燥机的清洁验证方案有限公司GMP实施 VL PR—QJ08–2011有限公司验证文件文件名称真空冷冻干燥机清洁验证方案文件编号 VL PR—QJ08—2011起草人起草日期年月日起草部门验证方案会签单会签部门签名日期质监部QA 年月日质监部QC 年月日生产部年月日设备部年月日物控部年月日生产车间年月日验证领导小组审批审批意见:批准人: 年月日审批意见:批准人: 年月日12—1有限公司GMP实施 VL PR—QJ08–2011目录 1.概述2.验证目的3.相关文件检查4.再验证项目中各部门及人员责任5.手工清洁消毒概述:6.参照产品的选择与限度标准7.取样8.验证项目9.结论10验证周期11附录12—2有限公司GMP实施 VL PR—QJ08–2011 1 概述当冻干箱没有按自动程序清洗灭菌时采用手工清洁消毒，手工清洁消毒分为中间产品进箱前的清洁消毒和中间产品出箱后的清洁消毒。

清洗部位有:大碟阀、箱体内的喷水管、顶壁、后壁、左壁、左壁上的观视窗、右壁、导热液总进液管和回液管、温度探头及导线、搁板四周、搁板固定杆、液压杆、箱门、观察窗、硅胶密封条、箱底、预置板、搁板上下表面、箱门外壁以及关门手柄。

冻干机相关技术参数:3 有效搁板面积:24.6m搁板尺寸长:1500mm搁板尺寸宽:1200mm搁板数量:13+12 验证目的:为证明冻干箱在按照冻干机清洁规程进行手工消毒后，冻干箱内清洁效果能达到预定的生产工艺要求，能够有效避免污染与交叉污染，特进行此次手工清洁消毒验证。

3.相关文件检查3.1 依据:药品生产质量管理规范(2010年修订)药品生产质量管理规范(2010年修订)附录中国药典2010版药品生产验证指南(2003)3.2 采用文件文件名称存放地点GLZY-24B冷冻干燥机清洗的标准操作规程质监部GLZY-24B冷冻干燥机的标准操作规程质监部人员进出洁净区净化的标准操作程序SOP CL—TY003 质监部检查人: 日期: 年月日 4.再验证项目中各部门及人员责任4.1 验证小组成员及责任12—3有限公司GMP实施 VL PR—QJ08–20114.1.1 再验证项目小组成员小组组成姓名所在部门职务组长生产部组员质监部组员冻干车间组员生产部组员设备部组员质监部组员质监部4.1.2 再验证项目小组责任验证项目小组组长:负责验证方案的审核，组织验证全过程的实施，起草验证报告。

GMP真空带式干燥机验证方案1、设备概述该设备于2013年7月23日进行全面安装，2013年7月26日完成安装调试。

根据生产工艺和GMP 要求，结合实际情况，决定于2013年7月23日至2013年3月18日对本设备进行验证。

设备名称：真空带式干燥机型号：BVD450蒸发量：35—45kg/h生产厂家：出厂编号：出厂日期：2013年5月使用部门：生产部安装位置：提取车间2.验证目的真空带式干燥机的技术指标及结构符合GMP要求和工艺生产的需要。

对真空带式干燥机的安装过程进行了检查，安装后试运行。

对真空浓缩器的安装、运行、性能进行了确认。

以证明真空带式干燥机能够达到设计的要求及规格的技术要求及GMP要求的前提下，进行了模拟生产，证明不仅能满足生产操作需要，而且符合工艺标准要求。

为达到上述验证的目的，特制定本验证方案，对真空带式干燥机进行了验证。

3.验证对象真空带式干燥机安装验证、运行验证、性能验证。

验证过程应严格按照本方案规定的内容进行，若因特殊原因确需变更时，应填写验证方案变更申请及批准书，报验证小组批准。

4.验证机构及组成公司成立验证领导小组，负责所有验证工作的领导和组织，负责组织验证方案的制订,负责审批验证方案和验证报告、发放验证证书。

验证领导小组针对每一个具体验证项目成立专门验证工作小组，负责该验证项目的验证方案起草、实施、组织与协调，负责验证结果记录与评定，负责完成验证报告。

4.1验证领导小组4.2验证小组姓名 部门及职务 验证小组职务验证工作中职责肖继春 生产副总 组长 负责组织验证方案、验证报告及验证证书的审批。

卢兴林安全生产部副经理 组员负责组织验证方案的制订和验证的实施，负责组织验证中生产操作蒋勰 质量部经理 组员 负责验证证方案的审核和验证的实施,组织现场监控、QC 人员检验及审核QC 检验数据姓名 部门及职务 验证小组职务 验证工作中职责 饮片车间主任 小组长 验证方案实施负责人 设备管理员 组员 协助起草验证方案 设备操作人员 组员 验证实施人 设备操作人员 组员 验证实施人 设备操作人员 组员 验证实施人质量部QA 人员 组员 负责验证工作过程中现场监控质量部QC 人员 组员 负责验证工作过程中理化检验工作、完成检验报告质量部QC 人员组员负责验证工作过程中卫生学检验工作、完成检验报告5.进度计划验证小组提出完整的验证计划，经验证领导小组批准后实施，整个验证活动分五个阶段完成。

真空干燥器验证方案真空干燥器是一种通过创建真空环境来快速去除物质中的水分的设备。

在使用真空干燥器之前，必须进行验证以确保其能够按照要求进行正确的操作和处理。

本文将介绍真空干燥器的验证方案，包括验证目的、验证内容、验证方法以及验证结果的判定标准等。

一、验证目的：1.确保真空干燥器的性能符合设计要求和工艺要求；2.确保真空干燥器操作过程的可靠性和稳定性。

二、验证内容：1.设备主要部件的验证：验证真空泵、真空仪表、真空管路、加热系统等各个主要部件的性能和功能是否正常。

2.设备操作参数的验证：验证设备的真空度、温度控制、升压等操作参数是否符合要求。

3.设备安全措施的验证：验证设备的旁通阀、溢流阀、安全阀等安全措施是否可靠。

三、验证方法：1.设备主要部件的验证：①真空泵：使用质量标准测试真空泵的抽真空速度和极限真空度，确认是否满足要求。

②真空仪表：使用质量标准验证真空仪表的准确性和灵敏度。

③真空管路：检查真空管路的连接情况和气密性，确认是否有泄漏。

④加热系统：使用温度计验证加热系统的温度控制精度和稳定性。

2.设备操作参数的验证：①真空度：将真空干燥器连续运行一段时间，记录真空度的变化情况，并比对其与设定值的差异。

②温度控制：将真空干燥器设定为一定的温度，记录温度的变化情况，并与设定值进行对比。

③升压：验证实验过程中设备升压速度和升压稳定性，确保设备能够按照要求进行升压。

3.设备安全措施的验证：①旁通阀：验证旁通阀的开合是否顺畅，是否能够及时控制真空干燥器的压力。

②溢流阀：验证溢流阀的工作压力和溢流量，确保在设备发生压力异常时能够及时排除过多的气体。

③安全阀：验证安全阀的启动压力和卸载压力，确保在设备超压时能够及时排除过多的气体。

四、验证结果的判定标准：1.设备主要部件的验证：通过对真空泵、真空仪表、真空管路、加热系统等主要部件的验证，确认其性能和功能是否符合要求。

对于无法满足要求的部件，需进行维修或更换。

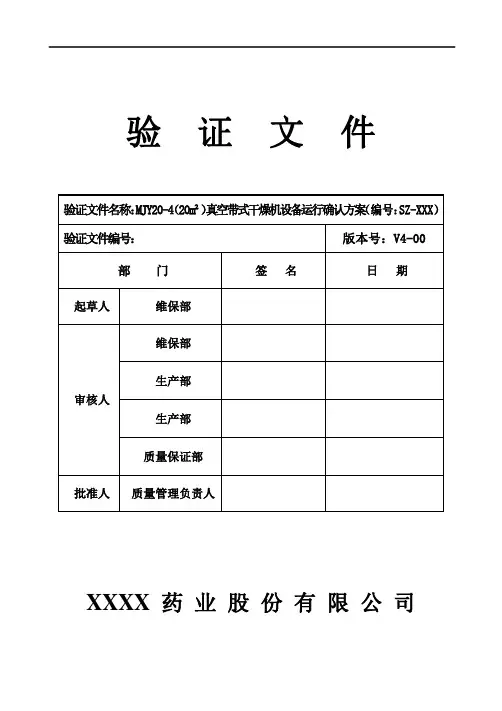

验证文件XXXX 药业股份有限公司目录一、确认背景： (2)二、设备信息： (2)三、验证目的： (2)四、适用范围： (3)五、组织与职责： (3)六、确认实施情况： (4)七、风险评估： (5)八、培训管理： (6)九、运行确认： (7)十、异常情况处理： (23)十一、设备确认与评价： (23)十二、再验证周期： (24)十三、相关附件： (24)十四、修订记录： (24)一、确认背景：中药提取车间因生产需求,依据变更申请（变更编号：XXXXX）,拟购进一台MJY20-4（20m ²）真空带式干燥机。

依据经批准的真空带式干燥机URS（编号：XXXXXX），经过选型、设计确认，最终选定厂家为上海敏杰制药机械有限公司；型号为MJY20-4（20m²）真空带式干燥机。

该型号设备于2019年04月购进，现依据管理要求对其进行设备运行确认。

二、设备信息：2.1基本信息：2.2设备结构与工作原理：2.3主要技术参数三、验证目的：依据《药品生产质量管理规范（2010年修订）》及公司验证相关规定要求对新购进设备进行设备运行确认，本次确认旨在安装确认工作已经结束且合格，以确认设备各种控制功能符合设计要求，能在规定的操作范围内稳定运行且达到设计标准。

四、适用范围：本方案仅适用于本次对新购进设备中药提取车间MJY20-4（20m²）真空带式干燥机的运行确认。

五、组织与职责：5.1参与本次确认的组织、部门、人员及其验证职责：5.1.1参与本次验证委员会的成员：5.1.2验证委员会职责：验证委员会负责人职责：对本次确认的所有工作做最终的决策；负责批准本次确认方案、确认报告；负责批准本次确认过程中偏差、变更。

验证委员会委员职责：协助验证委员会负责人对整个确认工作进行管理；负责审核确认方案、确认报告；指定本部门人员参与本次确认的实施。

5.1.3本次确认小组：5.1.4确认小组工作职责：组长（XXX）职责：负责本次运行确认的领导工作，对本次运行确认的整个过程负责，运行确认阶段过程中出现的偏差、变更的审核；负责对运行确认的评价工作；负责设备运行确认阶段风险点的建立。

真空干燥机验证方案1. 简介本文档详细描述了真空干燥机的验证方案，旨在确保该设备的正常运行和准确性。

验证过程将涵盖以下方面：设备的功能性验证、温度和压力的测量验证、操作和控制系统的验证，以及数据记录和分析。

2. 设备功能性验证2.1 目标验证真空干燥机的各项功能是否正常工作，并满足设计需求和性能指标。

2.2 方法- 检查真空干燥机的外观完整性，并确保所有连接部件牢固可靠。

- 检查真空干燥机的电源和电气系统是否正常。

- 验证真空泵的工作状态和真空度是否符合要求。

- 进行空载和负载测试，检验真空干燥机的负载能力和稳定性。

- 检查并测试真空干燥机的温度传感器和其他监测设备的准确度和灵敏度。

3. 温度和压力的测量验证3.1 目标验证真空干燥机温度和压力测量的准确性和稳定性。

3.2 方法- 使用标准温度计和压力计，对真空干燥机进行校准并记录校准结果。

- 在不同温度和压力条件下，对真空干燥机进行测量，比对实际测量值与设定值之间的差异，并记录数据。

- 分析测量数据，评估真空干燥机的温度和压力测量准确性和稳定性。

4. 操作和控制系统的验证4.1 目标验证真空干燥机的操作和控制系统是否能正常工作，并符合设定的操作要求。

4.2 方法- 检查并测试真空干燥机的控制面板和操作面板，确保所有按钮、开关和显示器都能正常工作。

- 模拟不同操作场景，测试真空干燥机的控制系统对操作指令的响应和稳定性。

- 检查和测试真空干燥机的报警系统，确保能及时发现和处理设备故障和异常情况。

5. 数据记录和分析5.1 目标记录真空干燥机验证过程中的所有数据，并对数据进行分析和评估。

5.2 方法- 使用电子记录表格或数据记录软件，准确记录所有验证过程中的关键数据，包括温度、压力、时间和设备状态等。

- 对记录的数据进行分析，比对实际测量值与设定值之间的差异，并评估真空干燥机的工作性能和稳定性。

- 根据分析结果提出改进建议或采取相应措施，以优化真空干燥机的工作效果。

真空干燥箱验证方案一、验证目的：验证真空干燥箱是否符合设计要求，能够稳定地在一定的真空环境下进行干燥操作，保证产品质量。

二、验证内容：1.真空度测试2.温度均匀性测试3.温度控制精度测试4.干燥效果验证三、验证方法和步骤：1.真空度测试步骤：a.将真空干燥箱连接至真空泵，打开干燥箱和真空泵的电源；b.打开真空泵，将真空度控制器设置为最大真空度测试时对应的真空度范围；c.观察真空度控制器的读数，待真空度稳定后记录读数；d.关闭真空泵和干燥箱电源。

2.温度均匀性测试步骤：a.在干燥箱内放置多个温度计，保证温度计均匀分布；b.设置干燥箱温度为一定数值，启动加热装置；c.记录不同位置的温度计读数，分析温度均匀性。

3.温度控制精度测试步骤：a.设置干燥箱温度为一定数值，启动加热装置；b.将温度计放置在干燥箱内，记录不同时间点的温度读数；c.根据实际温度变化曲线，分析温度控制精度。

4.干燥效果验证步骤：a.预先准备一定数量的样品，并测量其初始水分含量；b.将样品放置在干燥箱内，设置一定的干燥时间和温度；c.干燥完成后，取出样品并重新测量其水分含量；d.分析水分含量的变化，验证干燥效果。

四、验证准则：1.真空度测试：真空度稳定在设计要求的范围内，误差不超过设定值的10%。

2.温度均匀性测试：不同位置的温度测量值的差异小于设定值的5%。

3.温度控制精度测试：温度控制精度误差小于设定值的5%。

4.干燥效果验证：样品的水分含量降低至设定值以下。

五、验证结果分析：通过对真空干燥箱的验证，根据验证准则对测试结果进行分析，判断真空干燥箱是否能够稳定地在一定的真空环境下进行干燥操作，是否符合设计要求。

六、验证结论：根据验证结果分析，判断真空干燥箱是否合格，若合格，则可通过验证，若不合格，则需进行调整和改进，并重新进行验证。

七、验证总结：根据验证结果对真空干燥箱进行总结，总结验证过程中的问题和经验，提出改进建议，并制定下一步的计划。

真空干燥箱验证方案目录1. 概述 (2)2. 目的 (2)3. 验证小组名单及职责 (2)4. 验证内容 (2)4.1 安装确认 (2)4.2 运行确认 (3)4.3 性能确认 (3)4.4 总结论 (3)5. 验证结果评价与建议 (3)6. 审批 (4)1. 概述DZF-系列电热真空干燥箱是按照水在低气压沸腾时温度低的原理，使被干燥的含水物品中的水分迅速汽化排除而达到干燥的目的，较普通干燥方法将物品在一个大气压下加热到远大于100℃，相比具有干燥物品速度快、污染小和不会对被干燥物品的内在质量造成破坏的优点。

2. 目的2.1检查并确认DZF-系列电热真空干燥箱安装符合设计要求，资料和文件符合GMP规定；2.2调查并确认DZF-系列电热真空干燥箱的运动性能以及在装载情况下，烘箱内的温场是否均匀；2.3确认在60℃条件下能够达到烘干要求，并满足生产工艺要求和设计要求。

2.4验证设备能否在设定的温区内恒温。

验证过程严格按本方案执行，若因变更，应填写验证方案变更申请批准书。

3. 验证小组名单及职责4. 验证内容4.1 安装确认4.1.1 设备鉴定检查及登记设备生产的厂商名称、设备名称、型号、生产厂商编号、生产日期、公司内部设备登记和安装地点。

具体检查结果记录于（附表1）4.1.2 开箱验收确认检查并确认开箱清点的设备及配件、备品备件、随机技术资料，包括备品备件清单、设备装箱单、出厂合格证等。

工程设备部在设备开箱验收后建立设备档案，整理技术资料，归档保存。

4.1.3 安装环境、位置确认及部件安装确认本设备安装在一般生产区前处理提取车间，应保持干净，地面平整便于清洁。

（附件2）检查设备上的计量仪表的准确性和精确性，应有有关的合格标志，确定校正周期；配套的辅助设施齐全完备，符合要求。

（附件3）4.2 运行确认是证明真空干燥箱的各项功能符合技术指标及使用要求，核实设备空载运行符合设计要求。

（附件4）4.2.1 按照根据厂家技术资料编制的各文件操作，空载运转时每步操作均应正常运行。

的菌落淡黄色,中心棕色,肉汤培养液有菌膜,界面呈黄绿色。

3.3　生化特性　该菌氧化酶阳性,触酶阳性,V-P 和M-R均阴性,不还原硝酸盐,不产生吲哚,不水解淀粉和七叶苷,产生尿素酶,明胶液化。

本菌对葡萄糖、蔗糖、伯胶糖等20种糖、醇和糖苷类均不发酵。

3.4　鉴定结果　根据该菌的特性,椐文献[1],该菌为铜绿色假单胞菌。

3.5　毒力试验　以该菌16h的培养液0.1ml和0.2ml分别注射体重18g的小白鼠,均于次日死亡,从死鼠心血中分离到该菌。

3.6　药敏试验　用上海伊华临床医学科技公司的新药敏纸片对该菌作药敏试验,结果敏感药物(按顺序)有:氟哌酸、氧哌嗪青霉素、头孢哌酮、妥布霉素、头孢噻肟、头孢三嗪。

对青霉素、磺胺、卡那霉素、红霉素、四环素、头孢唑啉、链霉素等完全不敏感。

4　小　结4.1　豺因感染铜绿色假单胞菌(P seudomonas aeruginosa),使肺发生病变并发展为败血症死亡。

4.2　据资料[2]所载小白鼠不是铜绿色假单胞菌最敏感的动物,但本菌对小白鼠有较强毒力,属于强毒株。

4.3　该菌对羧苄青霉素和庆大霉素不敏感,也不同于资料[2]所载。

4.4　铜绿色假单胞菌和气单胞菌在加有氨苄青霉素的血琼脂平皿上培养后均为 -溶血的菌落,且两者的氧化酶和触酶均为阳性,主要区别是前者不发酵糖类,后者发酵某些糖类,产酸或产酸产气。

参考文献:[1]　杨本升,刘玉斌,苟仕金,等.动物微生物学[M].长春:吉林出版社,1995,524.[2]　W.Ahagen主编.家畜传染病学.第七版[M].北京:农业出版社,1988,36.GM P对冷冻真空干燥设备的验证要求季树广(北京速原真空技术有限公司,北京　100081)[收稿日期]2001-01-05　[文献标识码]B　[文章编号]1002-1280(2001)-01-0021-02　[中图分类号]S859.79+7[摘　要]　GM P论证中对冻干机提出了新的要求,作者就GM P对冻干机验证中的运转确认作了综述性介绍。

验证方案批准验证小组名单目录概论一、名称及编号二、各项技术指标三、工作原理四、简要操作五、验证的目的六、文件安装确认(I Q)一、设备主要配套件的确认二、设备主要材质的确认三、设备各系统完整性的确认四、设备安装公用工程条件的确认五、设备安装测试的确认运行确认(O Q)和性能确认(P Q)一、设备运转测试二、控制程序测试三、安全性能测试四、各项技术指标测试1、板层温度分布均匀性2、板层（冷媒）的降温速率和最低温度3、板层（冷媒）升温速率和最高温度4、冷凝器降温速率和最低温度5、抽气速率和极限真空度6、真空泄漏率7、捕水量五、在位清洗和在位消毒性能测试1、CIP在位清洗系统测试2、SIP蒸汽消毒系统测试概论一、设备名称及编号1、设备名称：真空冷冻干燥机2、设备编号：3、制造厂商：4、需方单位：5、设备结构特点：——该机器整个系统包括一个干燥箱（内有可间接加热和制冷的板层）、一个水捕捉器（冷凝器）、一套制冷系统、一套真空系统、一套控制系统、一套液压压塞系统和一套CIP在位清洗系统和一套SIP在位消毒系统以及安全连锁装置。

——冻干箱体和板层及热交换系统：优质的AISI316L不锈钢箱体，内表层粗糙度达到Ra≤0.75μ，箱体内所有的角均为圆弧形。

优质的AISI316L不锈钢板层薄形空心夹板形式。

平整度为±1mm/m，板层的制冷和加热采用间接方式，平衡时温差不大于±1℃。

——循环系统采用阿法拉伐板式交换器和德国威乐低温型管道式屏闭循环泵，能彻底消除导热油的泄漏。

——制冷系统：采用压缩机组，每套均有独立的循环系统，即可制冷板层，又能制冷冷凝器，其中任何一套系统出故障，机器仍可正常工作。

——真空系统：采用真空泵组，确保极限真空。

——控制系统：系统连锁保护，以防止不必要的误操作。

用户可实现屏幕操作，也可使用网络进行远程管理和操作。

——液压系统：采用高质量阀件制成的液压泵和油缸组成液压系统，彻底消除液压油的泄漏问题。
