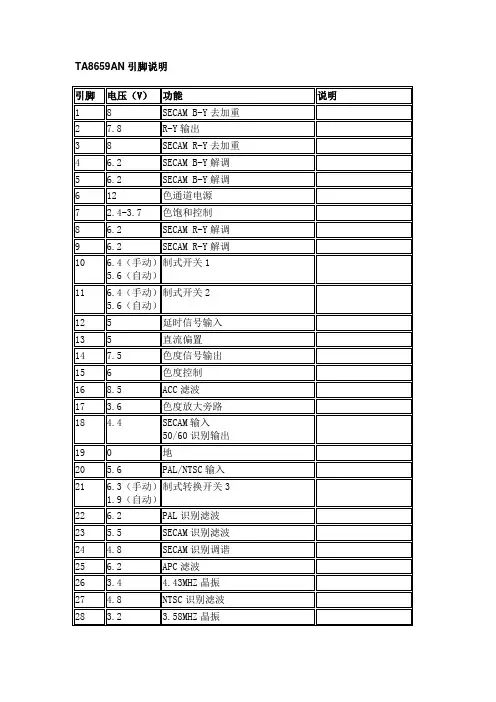

TA8659AN引脚说明

引脚 电压（V） 功能 说明

1 8 SECAM B-Y去加重

2 7.8 R-Y输出

3 8 SECAM R-Y去加重

4 6.2 SECAM B-Y解调

5 6.2 SECAM B-Y解调

6 12 色通道电源

7 2.4-3.7 色饱和控制

8 6.2 SECAM R-Y解调

9 6.2 SECAM R-Y解调

10 6.4（手动）

5.6（自动） 制式开关1

11 6.4（手动）

5.6（自动） 制式开关2

12 5 延时信号输入

13 5 直流偏置

14 7.5 色度信号输出

15 6 色度控制

16 8.5 ACC滤波

17 3.6 色度放大旁路

18 4.4 SECAM输入

50/60识别输出

19 0 地

20 5.6 PAL/NTSC输入

21 6.3（手动）

1.9（自动） 制式转换开关3

22 6.2 PAL识别滤波

23 5.5 SECAM识别滤波

24 4.8 SECAM识别调谐

25 6.2 APC滤波

26 3.4 4.43MHZ晶振

27 4.8 NTSC识别滤波

28 3.2 3.58MHZ晶振

29 0.8 帧振荡信号输出

30 8.8 VCO输出

31 6.4 帧锯齿波形成

32 6.6 帧交直流反馈输入

33 6.1 同步分离

34 3.3 选通脉冲滤波

35 0.7 行逆程脉冲输入（沙堡脉冲）

36 6.9 AFC滤波

37 2.6 500KHZ晶振

38 6.4 AFC输入

39 2.2 行振荡信号输出

40 9.0 行振荡电源

41 3.6 R输出

42 3.6 G输出

43 3.6 B输出

44 1.4 R钳位

45 1.4 G钳位

46 1.4 B钳位

47 2.2 外R输入

48 2.2-3.7 亮度控制

49 2.2 外G输入

50 0 地

51 2.2 外B输入

52 0.2 X射线保护

53 0 TV/外接开关

54 0 字符消隐

55 6/3 显象/调试，清晰度控制

56 3.2 微分输入

57 2.8 黑电平钳位

58 4.3 Y信号输入

59 2.3-4 对比度控制

60 1.5 R-Y输入

61 12 亮度通道和帧电源

62 1.5 B-Y输入

63 12 RGB输出级电源

64 7.6 B-Y输出

TA8659AN管脚功能表

我简单说一下啊.A代表自动,B代表亮度,L代表控制. ABL就是亮度自动控制啊.

一般在行输出提取一个控制脉冲,经过电容选频,2级管取样(有的还过电阻限流)加到亮度通道.

ABL电路的检测与判断

ABL电路，它是自动亮度控制电路的简称。它在目前的彩电中起着相当重要的作用。一旦它发生故障时，理论水平不高的人将无从下手。其实ABL或BCL电路出故障有一个很明显的特征：图像对比度不够 或有声音有字符，但屏幕是黑屏无光。这是因为字符的亮度和对比度不受ABL电路控制的缘故。对它的检查很简单：1.先检查高压包的ABL脚电压，正常是为5V左右 视机型不同此值不同，但绝不可能为负压。

2.悬空解码芯片的ABL<或BCL>脚，看故障是否消失。若消失证明该电路有问题，反之则于此电路无关

我来补充一下关于ABL电路的简单检测方法：将万用表打到直流电压档，黑表笔接地，红表笔接解码芯片的ABL脚，开机后来回调整高压包的加速极电压，如果ABL电路正常的时候，此时在来回调整加速极电压时ABL电压也随之变化，如果不变化则ABL回路出了问题，同样用此法可以逐一对此回路进行检查

ABL电路工作的原理

ABL电路工作的原理/ k# y% t5 n- E$ w7 }* H$ q r

ABL电路的一般结构是： 由+B引一只电阻接到高压包高压绕组的冷端（即靠近地的一端),ABL控制电压即由该处引出。8 y; {0 B$ }% \& A2 x9 g# T

显像管的束电流由高压包的高压绕组提供，流过高压绕组的电流在高压包的ABL端产生的电压为负，该电压与来自+B 的偏置电压相抵消，因此，高压包ABL端的电压随束电流的增大而降低，束电流大到一定程度时，该处电压甚至可为负值。ABL电路便是利用了这一变化对亮度，对比度进行控制的。0 J! s: D5 h/ w#

Z) g

ABL通路是直流，其交流成分已被ABL端所接的旁路电容短路了。有的ABL端对地接有电阻，其高压电流通路不难理解。有的没有接电阻，高压电流的通路为

高压包高压引线——显像管阳极——象管阴极——视放管——地——+B——ABL偏置电阻——高压包ABL端构成通路

创维 高压包管却位：

8219 26-2121/5104-051101-00 477号=302 3810、12457、6

1脚 场26/25 6脚 ABL

2脚 16.2/16 7脚 地

3脚 B112 8脚 视放197/180

4脚 灯丝 9脚

5脚 AFC 10脚 行管112

同类机型

25-1056D 21 创维TV2140 21 乐华CP5428W JF0501-2111/5101-051405-00

24-3353H 21 创维8218 21 乐华CP5438W TV2100 051101-00/24-3353H

26-03446 21 创维8219 21 长城C539
