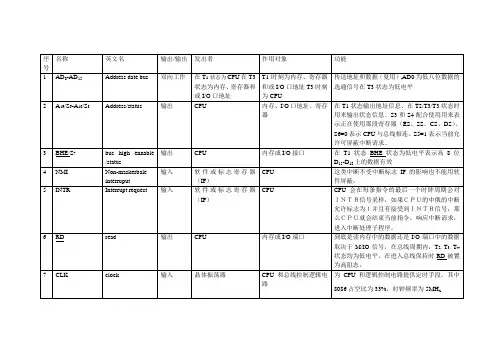

序号 名称 英文名 输出/输出 发出者 作用对象 功能
1 AD0-AD15 Address date bus 双向工作 在T1状态为CPU在T3状态为内存、寄存器和或I/O口地址 T1时刻为内存、寄存器和或I/O口地址T3时刻为CPU 传送地址和数据（复用）,AD0为低八位数据的选通信号在T3状态为低电平
2 A19/S6-A16/S3 Address/status 输出 CPU 内存、I/O口地址、寄存器 在T1状态输出地址信息、在T2/T3/T3状态时用来输出状态信息。S3和S4配合使用用来表示正在使用那段寄存器（ES、SS、CS、DS）。S6=0表示CPU与总线相连。S5=1表示当前允许可屏蔽中断请求。
3 BHE/S7 bus high ennable
/status 输出 CPU 内存或I/O接口 在T1状态BHE状态为低电平表示高8位D15-D18上的数据有效
4 NMI Non-maskerbale
interruput 输入 软件或标志寄存器（IF） CPU 这类中断不受中断标志IF的影响也不能用软件屏蔽，
5 INTR Interrupt request 输入 软件或标志寄存器（IF） CPU CPU会在每条指令的最后一个时钟周期会对ＩＮＴＲ信号采样，如果ＣＰＵ的中俄的中断允许标志为１并且有接受到ＩＮＴＲ信号，那么ＣＰＵ就会结束当前指令，响应中断请求，进入中断处理子程序。
6 RD read 输出 CPU 内存或I/O端口 到底是读内存中的数据还是I/O端口中的数据取决于M/IO信号，在总线周期内，T2、T3、Tw状态均为低电平。在进入总线保持时RD被置为高阻态。
7 CLK clock 输入 晶体振荡器 CPU和总线控制逻辑电路 为CPU和逻辑控制电路提供定时手段。其中8086占空比为33%，时钟频率为5MHz 8 RESET Reset 输入 外部指令 CPU 复位信号至少维持4个时钟周期才有效，当复位信号来到后，CPU便结束当前操作，并对处理器标志寄存器、 IP、DS、SS、ES及指令队列清零，而将CS置为FFFFH当复位信号撤销时，CPU从FFF0开始执行程序。
8086引脚详细说明
- 1 - 两种模式下，名称和功能相同的32个引脚
①AD 15—AD 0（Address Data Bus ）:地址/数据复用信号输入/输出引脚(16个),分时输出
②A 19/s 6—A 15/s 3（Address Status Bus ）:地址/状态复用信号输出引脚(4个),分时输出 地址的高4位及状态信息，其中s 6为0用以指示8086/8088CPU 当前与总线连通；s 5 为1表明8086/8088CPU 可以响应可屏蔽中断；s 4、s 3用以指明
当前使用的段寄存器，，00—ES ，01—SS ，10—CS ，11—DS 。
③ NMI (Non-Maskable Interrupt)、INTR （Interrupt
Request ）:中断请求信号输入引脚(2)，引入中断源向CPU 提出的中断请求信号，高电平有效，前者为非屏蔽中断请求，后者可屏蔽中断请求信号。 ④RD （Read ）:读控制输出信号引脚(1) CLK/(Clock ）：时钟信号输入引脚(1)
⑤Reset (Reset):复位信号输入引脚(1)，高电平有效。8088/8086CPU 要求复位信号至少维持4个时钟周期才能起到复位的效果，复位信号输入之后，CPU 结束当前操作，并对处理器的标志寄存器、IP 、DS 、SS 、ES 寄存器及指令队列进行清零操作，而将CS
设置为0FFFFH 。
⑥READY （Ready ）:“准备好”状态信号输入引脚(1)，高电平有效，该信号是协调CPU 与内存单元或I/O 端口之间进行信息传送的联络信号。 ⑦TEST (Test):测试信号输入引脚(1)，低电平有效,TEST 信号与WAIT 指令结合起来使用，CPU 执行WAIT 指令后，处于等待状态，当TEST 引脚输入低电平时，继续执行被暂停执行的指令。
⑧MN/MX （Minimum/Maximum Model Control ）最小/最大模式设置信号输入引脚(1)，该输入引脚电平的高、低决定了CPU 工作在最小模式还是最大模式，高电平 CPU 工作于最小模式下 ⑩BHE /S

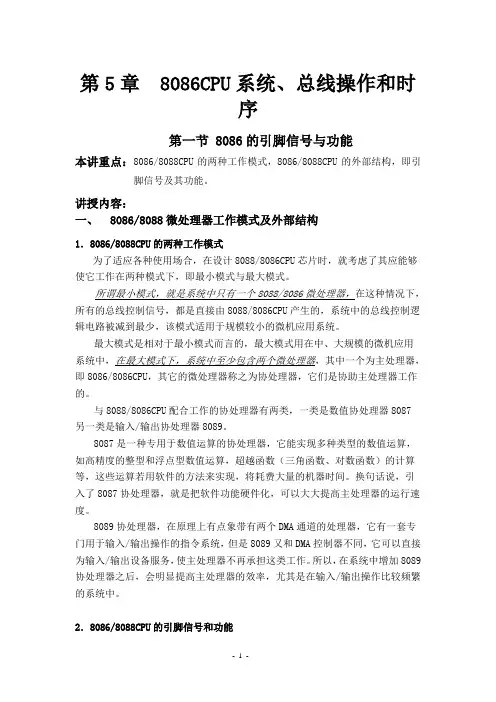

第5章 8086CPU系统、总线操作和时序
第一节 8086的引脚信号与功能
本讲重点：8086/8088CPU的两种工作模式，8086/8088CPU的外部结构，即引脚信号及其功能。
讲授内容：
一、 8086/8088微处理器工作模式及外部结构
1．8086/8088CPU的两种工作模式
为了适应各种使用场合，在设计8088/8086CPU芯片时，就考虑了其应能够
使它工作在两种模式下，即最小模式与最大模式。
所谓最小模式，就是系统中只有一个8088/8086微处理器，在这种情况下，
所有的总线控制信号，都是直接由8088/8086CPU产生的，系统中的总线控制逻
辑电路被减到最少，该模式适用于规模较小的微机应用系统。
最大模式是相对于最小模式而言的，最大模式用在中、大规模的微机应用
系统中，在最大模式下，系统中至少包含两个微处理器，其中一个为主处理器，
即8086/8086CPU，其它的微处理器称之为协处理器，它们是协助主处理器工作
的。
与8088/8086CPU配合工作的协处理器有两类，一类是数值协处理器8087
另一类是输入/输出协处理器8089。
8087是一种专用于数值运算的协处理器，它能实现多种类型的数值运算，
如高精度的整型和浮点型数值运算，超越函数（三角函数、对数函数）的计算
等，这些运算若用软件的方法来实现，将耗费大量的机器时间。换句话说，引
入了8087协处理器，就是把软件功能硬件化，可以大大提高主处理器的运行速
度。
8089协处理器，在原理上有点象带有两个DMA通道的处理器，它有一套专
门用于输入/输出操作的指令系统，但是8089又和DMA控制器不同，它可以直接为输入/输出设备服务，使主处理器不再承担这类工作。所以，在系统中增加8089协处理器之后，会明显提高主处理器的效率，尤其是在输入/输出操作比较频繁的系统中。
2．8086/8088CPU的引脚信号和功能 (1).引言
［摘要］8086CPU引脚功能的学习和掌握关系到微机系统硬件电路的分析和设计，较好地理解引脚信号特点，也有助
于后续指令功能的理解，有利于硬件电路和软件程序设计的协调配合。从实际应用出发，教学过程中注重前
后知识点的连贯性，注重执行指令对引脚信号的作用，注重引脚应用规律的总结，以提高学生兴趣和感性认
识，完善教学效果。
［关键词］微机原理及应用；8086CPU；教学设计
［中图分类号］G642［文献标志码］A［文章编号］2096-0603（2020）06-0150-02微机原理及应用课程8086CPU引脚功能的教学设计
章彧
（南昌工程学院机械与电气工程学院，江西南昌330099）
微机原理及应用课程是电气工程及其自动化专业开设的一
门专业基础课，讲授以8086CPU为核心的计算机系统的构成与
控制设计，为后续专业课程理论原理的工程实现提供技术支持。
微机系统包括硬件系统和软件系统，因此微机课程在知识点方
面，既不像前面电路、电子技术课程的纯硬件电路分析设计，也
不像C语言程序设计课程的纯软件分析设计，而是硬件电路、软
件程序都会涉及，相辅相成，关联性非常紧密。这个特点使学生
在课程学习过程中感觉不适应，往往会使硬件内容和软件内容
相脱节，不能有效地关联起来，导致课程学习压力大，学习效果
不理想。因此，在课程各知识点的教学设计上，尽量多把硬件和
软件结合起来，把前后知识点结合起来，这样更有利于学生的理
解和掌握。8086CPU是通过器件引脚与外部电路连接起来，构建起微
机系统的硬件系统。引脚功能是硬件系统分析、设计的基础，直
接关系到学生微机系统硬件电路分析、设计能力的培养，教学上
如果只是简单地把引脚的定义、功能讲述一遍，就会使学生觉得
概念太多太杂、记不住、不会用，结果就是学完了就忘，因此，如
何把这些庞杂的、看似无关联的引脚及其功能有机联系起来是
教学过程中必须要关注和解决的问题。
一、教学目标
掌握8086CPU的引脚功能，理解引脚在系统总线上配置关
