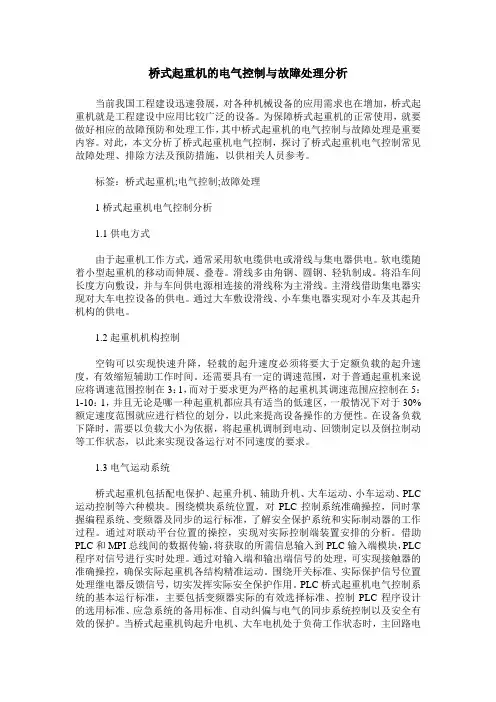

桥式起重机的电气控制与故障处理分析
当前我国工程建设迅速發展，对各种机械设备的应用需求也在增加，桥式起重机就是工程建设中应用比较广泛的设备。为保障桥式起重机的正常使用，就要做好相应的故障预防和处理工作，其中桥式起重机的电气控制与故障处理是重要内容。对此，本文分析了桥式起重机电气控制，探讨了桥式起重机电气控制常见故障处理、排除方法及预防措施，以供相关人员参考。
标签：桥式起重机;电气控制;故障处理
1桥式起重机电气控制分析
1.1供电方式
由于起重机工作方式，通常采用软电缆供电或滑线与集电器供电。软电缆随着小型起重机的移动而伸展、叠卷。滑线多由角钢、圆钢、轻轨制成。将沿车间长度方向敷设，并与车间供电源相连接的滑线称为主滑线。主滑线借助集电器实现对大车电控设备的供电。通过大车敷设滑线、小车集电器实现对小车及其起升机构的供电。
1.2起重机机构控制
空钩可以实现快速升降，轻载的起升速度必须将要大于定额负载的起升速度，有效缩短辅助工作时间。还需要具有一定的调速范围，对于普通起重机来说应将调速范围控制在3：1，而对于要求更为严格的起重机其调速范围应控制在5：1-10：1，并且无论是哪一种起重机都应具有适当的低速区，一般情况下对于30%额定速度范围就应进行档位的划分，以此来提高设备操作的方便性。在设备负载下降时，需要以负载大小为依据，将起重机调制到电动、回馈制定以及倒拉制动等工作状态，以此来实现设备运行对不同速度的要求。
1.3电气运动系统
桥式起重机包括配电保护、起重升机、辅助升机、大车运动、小车运动、PLC运动控制等六种模块。围绕模块系统位置，对PLC控制系统准确操控，同时掌握编程系统、变频器及同步的运行标准，了解安全保护系统和实际制动器的工作过程。通过对联动平台位置的操控，实现对实际控制端装置安排的分析。借助PLC和MPI总线间的数据传输，将获取的所需信息输入到PLC输入端模块，PLC程序对信号进行实时处理。通过对输入端和输出端信号的处理，可实现接触器的准确操控，确保实际起重机各结构精准运动。围绕开关标准、实际保护信号位置处理继电器反馈信号，切实发挥实际安全保护作用。PLC桥式起重机电气控制系统的基本运行标准，主要包括变频器实际的有效选择标准、控制PLC程序设计的选用标准、应急系统的备用标准、自动纠偏与电气的同步系统控制以及安全有效的保护。当桥式起重机钩起升电机、大车电机处于负荷工作状态时，主回路电
龙源期刊网

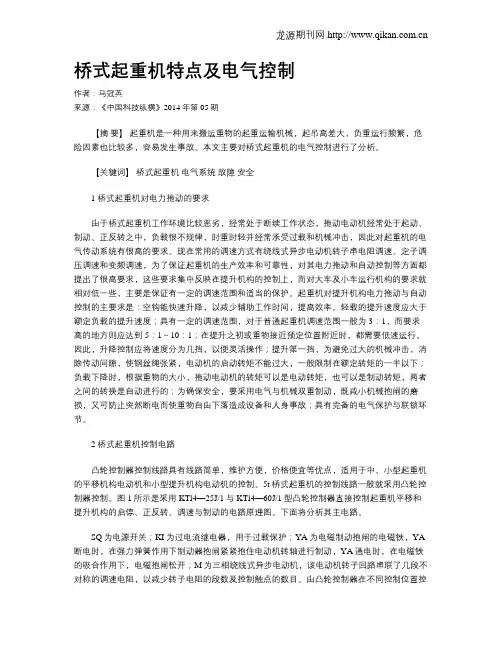

桥式起重机特点及电气控制
作者：马冠英
来源：《中国科技纵横》2014年第05期
【摘 要】 起重机是一种用来搬运重物的起重运输机械，起吊高差大，负重运行频繁，危险因素也比较多，容易发生事故。本文主要对桥式起重机的电气控制进行了分析。
【关键词】 桥式起重机 电气系统 故障 安全
1 桥式起重机对电力拖动的要求
由于桥式起重机工作环境比较恶劣，经常处于断续工作状态，拖动电动机经常处于起动、制动、正反转之中，负载很不规律，时重时轻并经常承受过载和机械冲击，因此对起重机的电气传动系统有很高的要求。现在常用的调速方式有绕线式异步电动机转子串电阻调速、定子调压调速和变频调速，为了保证起重机的生产效率和可靠性，对其电力拖动和自动控制等方面都提出了很高要求，这些要求集中反映在提升机构的控制上，而对大车及小车运行机构的要求就相对低一些，主要是保证有一定的调速范围和适当的保护。起重机对提升机构电力拖动与自动控制的主要求是：空钩能快速升降，以减少辅助工作时间，提高效率。轻载的提升速度应大于额定负载的提升速度；具有一定的调速范围，对于普通起重机调速范围一般为3：1，而要求高的地方则应达到5：1～10：1；在提升之初或重物接近预定位置附近时，都需要低速运行。因此，升降控制应将速度分为几挡，以便灵活操作；提升第一挡，为避免过大的机械冲击，消除传动间隙，使钢丝绳张紧，电动机的启动转矩不能过大，一般限制在额定转矩的一半以下；负载下降时，根据重物的大小，拖动电动机的转矩可以是电动转矩，也可以是制动转矩，两者之间的转换是自动进行的；为确保安全，要采用电气与机械双重制动，既减小机械抱闸的磨损，又可防止突然断电而使重物自由下落造成设备和人身事故；具有完备的电气保护与联锁环节。
2 桥式起重机控制电路
凸轮控制器控制线路具有线路简单，维护方便，价格便宜等优点，适用于中、小型起重机的平移机构电动机和小型提升机构电动机的控制。5t桥式起重机的控制线路一般就采用凸轮控制器控制。图1所示是采用KTl4—25J/1与KTl4—60J/1型凸轮控制器直接控制起重机平移和提升机构的启停、正反转、调速与制动的电路原理图。下面将分析其主电路。
肇庆市中南天实业有限公司 文件编号 ZNT/QT02-2015
文件名称：
电动桥式起重机作业指导书 版 次 B/0
页 码 第1页 / 共1页
生效日期
2015-06-01
一．作业准备
在正式负载作业前，应作以下检查；
a． 控制按钮、控制器能否按所指示的方向实现可靠控制；
b．限位开关动作是否灵活可靠；
c． 制动器能否可靠地工作；
d．运转时有无异常的响声或气味；
e． 钢丝绳缠绕是否正确、整齐；
f． 主梁下端梁连接螺栓是否有异常现象。
二．操作
1．班组由对行车操作非常熟悉者操作；
2．按下手电门按钮上标有方向的各控制按钮，完成行车吊装的升、降、（左右方向）前后、横向方向吊装；
3．行车操作中，密切注意周围人员的安全。严禁重物从人头上越过，严禁在行车下或吊运的重物上站人，吊运重物时应按指定路线运行，而且应高于地面物件0.5米以上；
4．切忌超载及同时按下手电门上标识方向相反的两个按钮；
5．禁止斜吊，更不能吊拔埋在地下或设备上的物件；
6．每次起吊时，宜先点动按钮，使钢丝绳拉紧后，再继续起吊，不允许悬挂重物在空中长时间停留；
7．两台行车间距离应保持在2米以上；
8．行车在使用中遇到按钮或制运器失灵等异常情况时，应立即按下紧急开关或切断电源，使行车迅速停止，第一时间告知专业人员进这检修。
三．停机
1．先行车停于车间合适位置（可指定），再断电；
2．作业完毕按《电动单梁起重机保养规程》做好日常保养工作，并填写好《生产设备交接班记录》；；
编 制 审 核 批 准

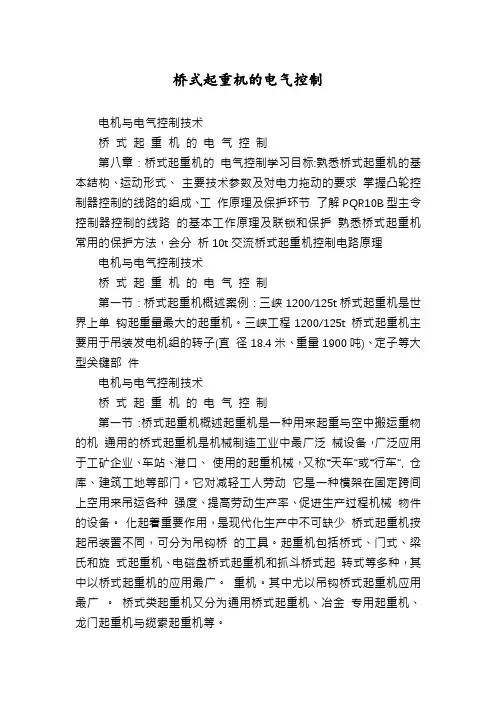

桥式起重机的电气控制
电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制
第八章：桥式起重机的 电气控制学习目标:熟悉桥式起重机的基本结构、运动形式、 主要技术参数及对电力拖动的要求 掌握凸轮控制器控制的线路的组成、工 作原理及保护环节 了解PQR10B型主令控制器控制的线路 的基本工作原理及联锁和保护 熟悉桥式起重机常用的保护方法，会分 析10t交流桥式起重机控制电路原理
电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制
第一节：桥式起重机概述案例：三峡1200/125t桥式起重机是世界上单 钩起重量最大的起重机。三峡工程1200/125t 桥式起重机主要用于吊装发电机组的转子(直 径18.4米、重量1900吨)、定子等大型关键部 件
电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制

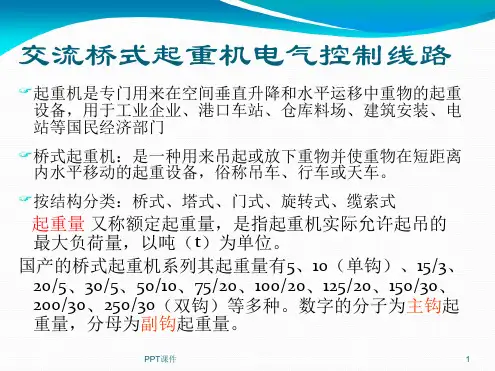

第一节：桥式起重机概述起重机是一种用来起重与空中搬运重物的机 通用的桥式起重机是机械制造工业中最广泛 械设备，广泛应用于工矿企业、车站、港口、 使用的起重机械，又称“天车”或“行车”, 仓库、建筑工地等部门。它对减轻工人劳动 它是一种横架在固定跨间上空用来吊运各种 强度、提高劳动生产率、促进生产过程机械 物件的设备。 化起着重要作用，是现代化生产中不可缺少 桥式起重机按起吊装置不同，可分为吊钩桥 的工具。起重机包括桥式、门式、梁氏和旋 式起重机、电磁盘桥式起重机和抓斗桥式起 转式等多种，其中以桥式起重机的应用最广。 重机。其中尤以吊钩桥式起重机应用最广 。 桥式类起重机又分为通用桥式起重机、冶金 专用起重机、龙门起重机与缆索起重机等。 电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制
一、桥式起重机的主要结构和运动形式
电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制
