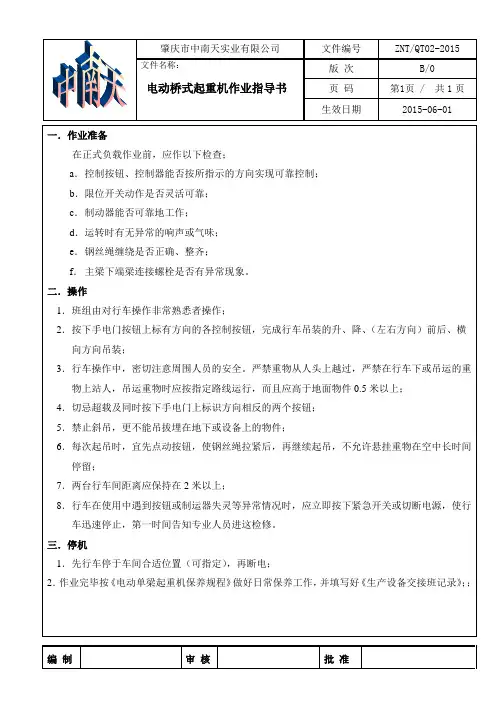

桥式起重机电气控制线路运行介绍

1.主控制电路：

主控制电路是控制起重机主梁上电动机运行的关键电路。它通常包括控制主电动机的起动、制动、正反转等功能。起动电路通过起动接触器将电动机与电源连接，使电动机转动起来。制动电路通过制动接触器将电动机与电源断开，使电动机停止转动。正反转电路通过正反转接触器控制电动机正反转运动，实现起重机的前进和后退。

2.限位保护电路：

限位保护电路是用来保护起重机行走机构的电路。它通常包括起重机左右行走限位、前后行走限位等功能。当起重机的行走到达限位位置时，限位保护电路会自动切断电动机电源，停止起重机的行走，以保护机械结构的安全。

3.紧急停止电路：

紧急停止电路是在紧急情况下，迅速切断电动机电源，停止起重机运行的电路。一般情况下，紧急停止按钮会放置在机械操作员容易触及到的位置，如操作台、控制箱等处。当发生紧急情况时，操作员可以按下紧急停止按钮，即可使起重机立即停止运行，确保操作人员的安全。

4.着陆线控制电路：

着陆线控制电路是用来控制起重机的货物吊取和放下的电路。它通常包括启动按钮、停止按钮、上升按钮、下降按钮等功能。通过按下相应的按钮，操作员可以控制货物的运动，完成起重任务。以上是桥式起重机电气控制线路运行的简要介绍。桥式起重机的电气控制线路具有复杂性和安全性要求高的特点，要求电路设计合理、可靠，并符合相关的安全标准。对于操作人员来说，熟悉电气控制线路的原理和工作方式，掌握正确的操作方法，能够保证起重机安全、高效地运行。

桥式起重机电气控制线路的故障诊断及检修测试试题

2008-2009第一学期第三次测试题

班级：姓名：

桥式起重机电气控制线路的故障诊断及检修

评分标准

项目内容配分评分标准扣分

故障分析 30 1.检修思路不正确扣5-10分

2.标错故障电路范围，每个扣15分

排除故障

70 1.停电不验电扣5分

2.工具及仪表使用不当，每次扣5分

3.排除故障的顺序不对扣5-10分

4.不能查出故障，每个扣35分

5.查出故障点但不能排除，每个扣25分

6.产生新的故障或扩大故障范围：

不能排除，每个扣35分

已经排除，每个扣15分

7.损坏电动机扣70分

8.损坏电器元件，或故障方法不正确，每只（次）扣5-20分

安全文明生产违反安全文明生产规程扣10-70分

定额时间60min 不允许超时检查，若在修复故障过程中才允许超时，但以每超5min扣5分计算

备注

除定额时间外，各项内容的最高扣分不得

超过配分数成绩

开始时间结束时间实际时间

故障现象：

1. 合上电源总开关QS1并按下启动按钮SB后，接触器KM不动作

2. 主接触器KM吸合后，过电流继电器立即动作

3. 接通电源并转动凸轮控制器的手轮后电动机不启动

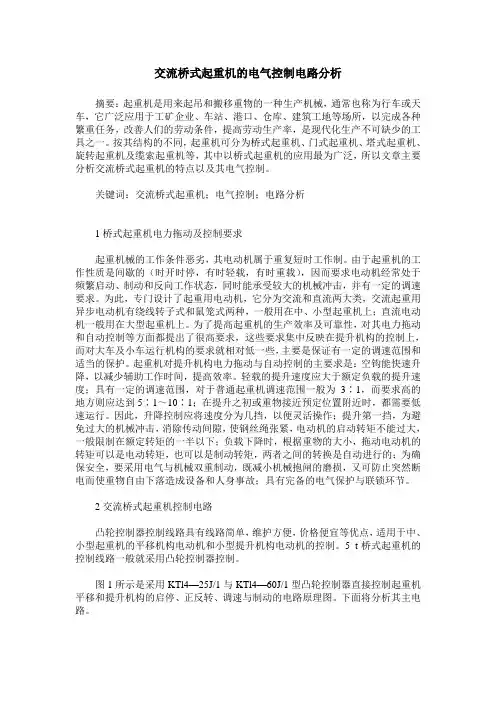

交流桥式起重机的电气控制电路分析

摘要：起重机是用来起吊和搬移重物的一种生产机械，通常也称为行车或天车，它广泛应用于工矿企业、车站、港口、仓库、建筑工地等场所，以完成各种繁重任务，改善人们的劳动条件，提高劳动生产率，是现代化生产不可缺少的工具之一。按其结构的不同，起重机可分为桥式起重机、门式起重机、塔式起重机、旋转起重机及缆索起重机等，其中以桥式起重机的应用最为广泛，所以文章主要分析交流桥式起重机的特点以及其电气控制。

关键词：交流桥式起重机；电气控制；电路分析

1桥式起重机电力拖动及控制要求

起重机械的工作条件恶劣，其电动机属于重复短时工作制。由于起重机的工作性质是间歇的（时开时停，有时轻载，有时重载），因而要求电动机经常处于频繁启动、制动和反向工作状态，同时能承受较大的机械冲击，并有一定的调速要求。为此，专门设计了起重用电动机，它分为交流和直流两大类，交流起重用异步电动机有绕线转子式和鼠笼式两种，一般用在中、小型起重机上；直流电动机一般用在大型起重机上。为了提高起重机的生产效率及可靠性，对其电力拖动和自动控制等方面都提出了很高要求，这些要求集中反映在提升机构的控制上，而对大车及小车运行机构的要求就相对低一些，主要是保证有一定的调速范围和适当的保护。起重机对提升机构电力拖动与自动控制的主要求是：空钩能快速升降，以减少辅助工作时间，提高效率。轻载的提升速度应大于额定负载的提升速度；具有一定的调速范围，对于普通起重机调速范围一般为3∶1，而要求高的地方则应达到5∶1～10∶1；在提升之初或重物接近预定位置附近时，都需要低速运行。因此，升降控制应将速度分为几挡，以便灵活操作；提升第一挡，为避免过大的机械冲击，消除传动间隙，使钢丝绳张紧，电动机的启动转矩不能过大，一般限制在额定转矩的一半以下；负载下降时，根据重物的大小，拖动电动机的转矩可以是电动转矩，也可以是制动转矩，两者之间的转换是自动进行的；为确保安全，要采用电气与机械双重制动，既减小机械抱闸的磨损，又可防止突然断电而使重物自由下落造成设备和人身事故；具有完备的电气保护与联锁环节。
