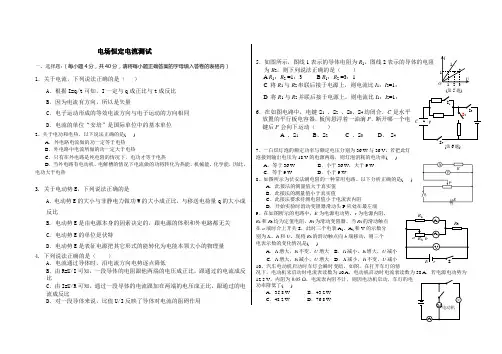

电场恒定电流测试
一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）
1．关于电流，下列说法正确的是（ ）
A．根据I=q/t可知，I一定与q成正比与t成反比
B．因为电流有方向，所以是矢量
C．电子运动形成的等效电流方向与电子运动的方向相同
D．电流的单位“安培”是国际单位中的基本单位
2、关于电功和电热．以下说法正确的是( )
A．外电路电流做的功一定等于电热
B．外电路中电流所做的功一定大于电热
C．只有在外电路是纯电阻的情况下．电功才等于电热
D．当外电路有电动机、电解槽的情况下电流做的功将转化为热能、机械能、化学能，因此，电功大于电热
3. 关于电动势E，下列说法正确的是
A．电动势E的大小与非静电力做功W的大小成正比，与移送电荷量q的大小成反比
B. 电动势E是由电源本身的因素决定的，跟电源的体积和外电路都无关
C. 电动势E的单位是伏特
D．电动势E是表征电源把其它形式的能转化为电能本领大小的物理量
4. 下列说法正确的是（ ）
A．电流通过导体时，沿电流方向电势逐点降低
B．由R=U/I可知，一段导体的电阻跟他两端的电压成正比，跟通过的电流成反比
C．由I=U/R可知，通过一段导体的电流跟加在两端的电压成正比，跟通过的电流成反比
D．对一段导体来说，比值U/I反映了导体对电流的阻碍作用
5．如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（ ）
A R1：R2 =1：3 B R1：R2 =3：1
C 将R1与R2串联后接于电源上，则电流比I1：I2=1：
D 将R1与R2并联后接于电源上，则电流比I1：I2=1：
6．在如图电路中，电键S1 、S2 、S3、S4均闭合．C是水平放置的平行板电容器，板间悬浮着一油滴P．断开哪一个电键后P会向下运动（ ）
A 、S1 B、S2 C 、S3 D、 S4
7、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )
A．等于36 W B．小于36 W，大于9 W
C．等于9 W D．小于9 W
8、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是( )
A．此接法的测量值大于真实值
B．此接法的测量值小于真实值
C．此接法要求待测电阻值小于电流表内阻
D．开始实验时滑动变阻器滑动头P应处在最左端
9、在如图所示的电路中，E为电源电动势，r为电源内阻，
R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点
在a端时合上开关S，此时三个电表A1、A2和V的示数分
别为I1、I2和U。现将R2的滑动触点向b端移动，则三个
电表示数的变化情况是( )
A．I1增大，I2不变，U增大 B．I1减小，I2增大，U减小
C．I1增大，I2减小，U增大 D．I1减小，I2不变，U减小
10、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )
A．35.8 W B．43.2 W
C．48.2 W D．76.8 W A1
A2
V
S R1
R2 R3
a b
E r
A M ×
电动机 O 2
U I
1
(第5题) 1
1 2 3
S3 S1
S4 S2
(第6题) C P 二、本题共5小题：共30分，把答案填在相应的横线上或括号内．
11．（4分）在空间某一区域，有一匀强电场，一质量为m的液滴，带正电荷，电荷量为q，在此电场中恰能沿水平方向作匀速直线运动，则此区域的电场强度的大小为 N／C，方向为
。
12．（4分）带正电1.0×102 C的粒子，在电场中先后经过A、B两点，飞经A点时动能为10J，飞经B点时动能为4J，则带电粒子从A点到B点过程中电势能增加了
J，AB两点电势差UAB= V.
13．（8分）（1）（4分）下面游标卡尺和螺旋测微器的读数分别为 mm、 mm。
（2）（4分）电流表的满偏电流100,3ggRmAI内阻，把它改装成如图所示的两个量程的电压表，则1R= ， 2R= 。
14（8分）、图a中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻。当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2。
⑴根据已知条件与测量数据，可以得出待测电阻R＝ 。
⑵根据图a所给出的电路，在图b的各器件实物图之间画出连接的导线。
15（6分）．一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V， 4.0mA，由此可知，用________图测得Rx的误差较小，测量值 Rx=________。
三．计算与简答：（每小题10分，共30分）。
16、（8分）如图所示，AB两端接直流稳压电源，UAB＝100 V，R0＝40 Ω，滑动变阻器总电阻R＝20 Ω，当滑动片处于变阻器中点时，C、D两端电压UCD为多少？通过电阻R0的电流为多少？
17．（12分）如图所示，电源的电动势E=110V，电阻R1=21Ω，电动机绕组的电阻R0=0.5Ω，电键S1始终闭合。当电键S2断开时，电阻R1的电功率是525W；当电键S2闭合时，电阻R1的电功率是336W，求
（1）电源的内电阻；
（2）当电键S2闭合时流过电源的电流和电动机的输出功率。
18． （12分）如图所示在E=3V/m的水平方向的匀强电场中，有一光滑的半圆形绝缘轨道与一水平绝缘轨道MN连接，半圆形轨道所在的竖直平面与电场线平行，其半径R=40cm。一带正电量为q=10-4C、质量为m=10g的小滑块，与水平轨道间的动摩擦因数μ＝0.2，取g=10m/s2。求：
(1)要使小滑块能运动到圆轨道的最高点L，
滑块应在水平轨道上离N点多远处开始释放?
(2)这样释放的滑块通过P点时对轨道的压力是多大?
R R0 A
B C
D
mPNLMV mA
E S R
图a E R S
图b 电场恒定电流测试答题纸
一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）
题号
1
2
3
4
5
6
7 8 9
10
答案
二、本题共5小题：共30分，把答案填在相应的横线上或括号内．
11、（4分） N／C，方向为 。
12、（4分） V.
13、（1）（4分） mm、 mm。
（2）（4分）1R= ， 2R= 。
14（8分）、⑴R＝ 。
⑵
15．（6分）________图测得Rx的误差较小，测量值 Rx=________。 16、（8分）
17、（10分）
18． （12分）
V
juy mA
juy
E S R
图a E R S
图b
