脉冲电磁阀的工作原理

电磁阀工作原理

纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀

原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反）

特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4

Mpa真空。

二、反冲型电磁阀

原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀

原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理

脉冲阀工作原理

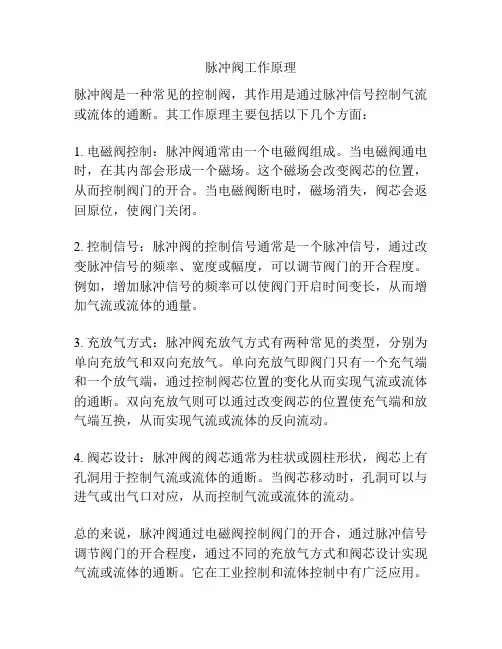

脉冲阀是一种常见的控制阀，其作用是通过脉冲信号控制气流或流体的通断。其工作原理主要包括以下几个方面：

1. 电磁阀控制：脉冲阀通常由一个电磁阀组成。当电磁阀通电时，在其内部会形成一个磁场。这个磁场会改变阀芯的位置，从而控制阀门的开合。当电磁阀断电时，磁场消失，阀芯会返回原位，使阀门关闭。

2. 控制信号：脉冲阀的控制信号通常是一个脉冲信号，通过改变脉冲信号的频率、宽度或幅度，可以调节阀门的开合程度。例如，增加脉冲信号的频率可以使阀门开启时间变长，从而增加气流或流体的通量。

3. 充放气方式：脉冲阀充放气方式有两种常见的类型，分别为单向充放气和双向充放气。单向充放气即阀门只有一个充气端和一个放气端，通过控制阀芯位置的变化从而实现气流或流体的通断。双向充放气则可以通过改变阀芯的位置使充气端和放气端互换，从而实现气流或流体的反向流动。

4. 阀芯设计：脉冲阀的阀芯通常为柱状或圆柱形状，阀芯上有孔洞用于控制气流或流体的通断。当阀芯移动时，孔洞可以与进气或出气口对应，从而控制气流或流体的流动。

总的来说，脉冲阀通过电磁阀控制阀门的开合，通过脉冲信号调节阀门的开合程度，通过不同的充放气方式和阀芯设计实现气流或流体的通断。它在工业控制和流体控制中有广泛应用。

脉冲阀的工作原理

脉冲阀是一种流体控制装置，常用于管道系统中，用于控制流体的开启和关闭。脉冲阀通过电磁力或压力脉动的方式实现对流体的控制。下面将详细介绍脉冲阀的工作原理。

1.结构组成

脉冲阀由电磁铁、阀体、阀芯和弹簧等组件组成。电磁铁负责产生电磁力，将阀芯向开启或关闭方向移动。阀芯是流体控制的关键部件，是通过电磁力或压力脉动来实现对流体控制的。弹簧则负责恢复阀芯的初始位置。

2.工作原理

2.1电磁控制

当电磁铁通电时，产生的电磁力作用于阀芯上，将阀芯向开启位置移动。此时，阀芯与阀体之间的密封结构打开，流体可以通过阀体进入管道系统。当电磁铁停止通电时，弹簧的作用下，阀芯恢复到初始位置，密封结构关闭，流体无法通过阀体。

2.2压力脉动控制

脉冲阀通常也可以通过压力脉动来实现对流体的控制。当压力脉动到达一定阈值时，阀芯会被迫移动，打开或关闭阀体的密封结构。当压力脉动停止时，阀芯恢复到初始状态，密封结构关闭。这种方式下，脉冲阀无需外部电磁力的作用，可以实现自动控制。

3.应用领域 脉冲阀广泛应用于工业自动化系统中的管道控制，常见于气动系统、液压系统以及控制流体的流量、压力相关设备。例如喷涂设备、灌装机、冷却系统等。

脉冲阀工作原理

脉冲阀是一种常用于空气压缩系统中的电磁阀，用于控制或切断气体或液体的流动。其工作原理如下：

1. 结构组成：脉冲阀主要由电磁线圈、磁性铁芯、活塞、弹簧、导管等部件组成。

2. 工作过程：当电磁线圈通电时，磁性铁芯产生磁通量，并通过电磁吸引力将活塞向下拉动。

3. 活塞运动：活塞下行时，阀门打开，气体或液体可以通过导管流动；活塞上行时，阀门关闭，切断气体或液体的流动。

4. 脉冲控制：脉冲阀的开闭过程可以通过控制电磁线圈的通断来实现。通过控制电磁线圈的通电时间和断电时间的长短，可以调节阀门的开闭频率和开闭时间，从而控制流体的流量和流动模式。

5. 弹簧作用：在电磁线圈通电断电的过程中，弹簧起到回复活塞到初始位置的作用，以确保阀门能够正常关闭。

总结：脉冲阀通过电磁力调节活塞的运动，控制阀门的开闭，从而控制气体或液体的流动。通过对电磁线圈的通电和断电控制，可以调节阀门的开闭频率和开闭时间，实现对流体的精确控制。
