电学训练题

  • 格式：doc
  • 大小：559.00 KB
  • 文档页数：15

电学训练题(3)

一．选择题（共21小题）

1．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）

A． B． C． D．

2．如图所示电路，以下说法正确的是（ ）

A．只接通S2，灯亮且电铃响 B．只接通S1，灯亮且电铃响

C．只断开S3，灯亮且电铃响 D．只断开S1，灯亮且电铃响

3．如图，要使L1和L2两灯并联，必须（ ）

A．闭合S1、S2、S3 B．闭合S1、S3 C．闭合S2、S3 D．闭合S1、S2

4．如图中的实物连接电路．下列说法正确的是（ ）

A．L1、L2是串联 B．L1、L3是串联

C．L1、L2、L3是串联 D．L1、L2、L3是并联

5．小明在实验时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是（ ）

A．L1与L2并联，L2的灯丝断了

B．L1与L2并联，L2与灯座接触不良

C．Ll与L2串联，L2被短路

D．L1与L2串联，L2的实际功率比额定功率小得多

6．如图所示的四个电路中，两灯泡属于串联接法的是（ ）

A．S1、S2均闭合 B．S1断开，S2闭合 C．S1、S2均闭合 D．S1闭合，S2断开

7．某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个？（ ）

U/V 0.6 0.7 0.8 0.9 1.0 1.1

I/A 0.18 0.21 0.25 0.27 0.30 0.33 A． B． C． D．

8． 2013年1月1日的新交规提醒人们对指示灯要特别熟悉．据你对交通指示灯的了解可以推断（ ）

A．红灯、黄灯、绿灯是串联的

B．红灯、黄灯、绿灯是并联的

C．红灯与黄灯并联后再与绿灯串联

D．绿灯与黄灯并联后再与红灯串联

9．新交规规定：驾驶员不系安全带扣3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当驾驶员坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计比较合理的电路图是（ ）

A． B． C． D．

10．如图所示，是理发用电吹风的一种电路，电动机M通电后可以送风，电热丝通电后可以发热．现在如果需要送出热风，应将开关扳到（ ）

A．O和1之间 B．1和2之间

C．2和3之间 D．以上接法都无法实现

11．如图所示的电路中，以下判断错误的是（ ）

A．S1和S2均闭合时，电路短路

B．S1和S2均断开时，L1、L2、L3串联

C．S1闭合S2断开时，电路中只有L3工作

D．S2闭合，S1断开时，电路中只有L1工作

12．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）

A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A

13．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（ ）

A．甲表有示数，乙表没有示数

B．再闭合开关S1，甲表示数大于乙表示数

C．再闭合开关S1，甲表示数变大，乙表示数不变

D．再闭合开关S1，甲表示数变大，乙表示数变小

14．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（ ） A． B． C． D．

15．（2016•铁岭模拟）如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（ ）

A．通过L1的电流为0.7A B．通过L1的电流为1.2A

C．通过L2的电流为1.2A D．通过L2的电流为1.7A

16．如图，比较的读数大小（ ）

A．I1＞I2＞I3 B．I1＜I2＜I3 C．I1=I2=I D．I2＜I1＜I3

17．如图所示，两截粗细不同的圆柱形导体接在电源的两极上，其电流为I1和I2，则（ ）

A．I1＜I2 B．I1=I2 C．I1＞I2 D．无法确定

18．在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A．下列判断正确的是（ ）

A．电流表A1的示数为0.7A B．电流表A1的示数为1.2A

C．通过灯泡L2的电流为0.5A D．通过灯泡L2的电流为1.2A

19．如图所示电路较为复杂，但采用合理的估算，就可以算出电流表A和毫安表mA的示数分别为（ ）

A．0.13A，30mA B．0.11A，10mA C．0.33A，30mA D．0.31A，10mA 20．如图甲是李刚同学探究并联电路的电流规律时使用的电路图．实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC，李刚没有及时将数据整理到相应表格中而是随手记录到了草稿纸上如图乙．已知L1的电阻小于L2的电阻．下列选项中三处电流分别是（ ）

A．IA=0.5A IB=0.3A IC=0.8A

B．IA=0.5A IB=0.8A IC=0.3A

C．IA=0.3A IB=0.5A IC=0.8A

D．IA=0.8A IB=0.3A IC=0.5A

21．如图所示电路中，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，由此可知电压表V2和V3的示数分别是（ ）

A．4V 4V B．4V 8V C．8V 4V D．8V 8V

二．填空题（共3小题）

23．图1所示的电阻箱的示数为______Ω．图2所示的电压表的示数为______V．

24．如图所示，是插塞式电阻箱的示意图．各个厚铜片并没有直接连通，而是由阻值固定的电阻丝连接在一起．铜塞可以插入到相邻的两个厚铜片之间，并且紧密接触．铜塞与厚铜片的电阻很小，可看做是0．则在如图所示的情景中，该电阻箱有效电阻为______Ω；当铜塞拔出后，该电阻箱有效电阻为______Ω．

电学训练题(3)

参考答案与试题解析

一．选择题（共21小题）

1．（2016•自贡）在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）

A． B． C． D．

【分析】解决此题要知道并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路．即不是一条电路，而是由多条路径组成的．

【解答】解：A、由于电压表相当于开路，电流表相当于导线，所以此电路中左边的灯泡短路，且是一个串联电路，故不符合题意；

B、由于电压表相当于开路，故此电路中的三个灯泡串联，故该选项不符合题意；

C、由于电流表相当于导线，故该电路中的三个灯泡并联，故该选项符合题意；

D、由于电压表相当于开路，故此电路中的三个灯泡串联，故该选项不符合题意；

故选C．

【点评】知道串并联电路的特点，并熟悉电流表和电压表的作用是解决该题的关键．

2．（2016•巴州区一模）如图所示电路，以下说法正确的是（ ）

A．只接通S2，灯亮且电铃响 B．只接通S1，灯亮且电铃响

C．只断开S3，灯亮且电铃响 D．只断开S1，灯亮且电铃响

【分析】基本的电路分串联电路和并联电路两种，串联电路中电流只有一条流通路径，并联电路中电流有多条流通路径．根据开关的闭合进行分析判断灯泡和电铃的工作情况．

【解答】解：A、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；正确．

B、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；错误．

C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；错误．

D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；错误．

故选A．

【点评】解决此类题目要结合串并联电路的特点和电路的三种状态进行分析解答．

3．（2016•明溪县模拟）如图，要使L1和L2两灯并联，必须（ ）

A．闭合S1、S2、S3 B．闭合S1、S3 C．闭合S2、S3 D．闭合S1、S2

【分析】根据并联的概念分析，将L1和L2两灯首首相接，尾尾相接，再连入电路，就是并联．

【解答】解：AD、当开关S1、S2同时闭合时，会形成电源短路，因此AD错误；

B、当闭合S1、S3时，L1和L2两灯形成首首相接，尾尾相接，故B选项正确；

C、当闭合S2、S3时，灯L2被短路，为L1的基本电路，故C选项不合题意．

故选 B．

【点评】本题考查了并联的概念和开关的状态对电灯的连接方式的影响．

4．（2016•东明县三模）如图中的实物连接电路．下列说法正确的是（ ）

A．L1、L2是串联 B．L1、L3是串联

C．L1、L2、L3是串联 D．L1、L2、L3是并联

【分析】（1）各用电器首尾顺次连接，电路只有一条电流路径的连接方式是串联；

（2）各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联．

【解答】解：由电路图可知，电流从正极出发，经过开关后分成三条支路，分别流过三个灯泡，然后全部流入电源负极，电流在电路中有三条路径，因此三个灯泡是并联．

故选D．

【点评】本题考查了灯泡连接方式的判断，判断用电器的连接方式，是解电学题的基础与关键，一定要掌握，判断电路的连接方式，可采用电流分路法进行分析．

5．（2016•安庆一模）小明在实验时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是（ ）

A．L1与L2并联，L2的灯丝断了

B．L1与L2并联，L2与灯座接触不良

C．Ll与L2串联，L2被短路

D．L1与L2串联，L2的实际功率比额定功率小得多

【分析】灯泡L1与L2顺次连接，电压表测灯L2电压．要解答此题需掌握电压表在电路中的作用，会根据电压表的示数来判断电路故障．

【解答】解：AB、两个灯泡顺次连接，因此两灯串联，故AB错误；

CD、两灯串联，又因为灯泡L1发光，电压表有示数，因此L2未短路，由于L2的实际功率比额定功率小得多，所以L2不发光，故C错误、D正确．

合集下载

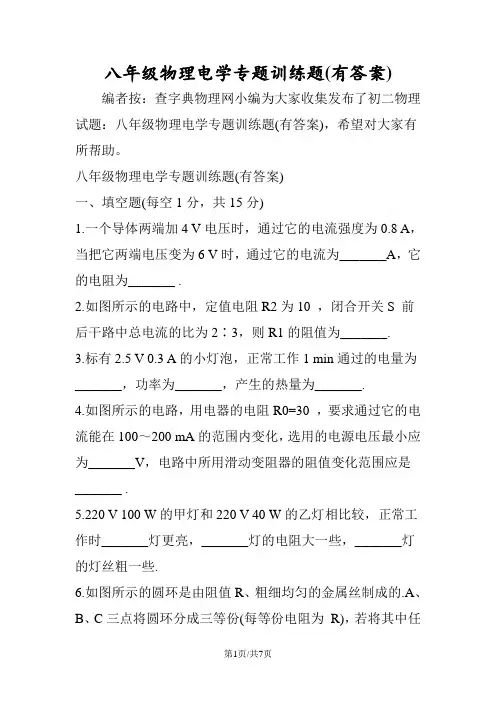

八年级物理电学专题训练题(有答案)
