电机结构及原理

三相异步电动机的基本工作原理和结构

三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。它的基本工作原理和结构对于了解电动机的工作原理和性能具有重要意义。

一、基本工作原理

三相异步电动机的基本工作原理是利用电磁感应和电磁力相互作用的原理。它由定子和转子两部分组成。

1. 定子：定子由三个相位相隔120度的绕组组成，每个绕组被连接到一个相位的交流电源上。当交流电源通电时，定子的绕组中会产生交变电磁场。

2. 转子：转子由导体材料制成，通常是铜或铝。转子内部的导体形成了一组绕组，称为转子绕组。转子绕组与定子绕组之间存在磁场的相互作用。

当交流电源通电后，定子绕组中的交变电磁场会感应出转子绕组中的电流。由于定子绕组和转子绕组之间存在磁场的相互作用，转子绕组中的电流会产生电磁力，使转子开始旋转。由于定子绕组中的电流是交变的，所以转子会不断地受到电磁力的作用，从而保持旋转。

二、结构特点 三相异步电动机的结构特点主要包括定子、转子和机壳三部分。

1. 定子：定子通常由一组三相绕组和铁芯组成。绕组通过固定在定子槽中的方法固定在铁芯上。绕组的数量和连接方式与电机的功率和转速有关。

2. 转子：转子一般由铁芯和绕组组成。转子绕组通常是通过槽和导条的形式固定在铁芯上。转子绕组的数量和连接方式也与电机的功率和转速有关。

3. 机壳：机壳是电机的外壳，通常由铸铁或铝合金制成。机壳的作用是保护电机内部的部件，同时起到散热和隔离的作用。

三、工作特性

三相异步电动机具有一些特殊的工作特性。

1. 转速：三相异步电动机的转速与电源的频率和极数有关。当电源频率恒定时，电动机的转速与极数成反比。这意味着可以通过改变电源频率或改变电动机的极数来实现不同的转速要求。

2. 启动特性：三相异步电动机的启动通常需要较大的起动电流。为了降低启动时的电流冲击，通常采用起动装置，如星角启动器或自耦变压器。

3. 转矩特性：三相异步电动机的转矩与电动机的电流成正比，并且与电动机的功率因数有关。电动机的转矩可以通过改变电动机的电流或改变电动机的功率因数来调节。

电机原理及重要公式，搞清电机结构原理

电机，一般指电动机，也称马达，是现代化工业及生活中极为普遍的东西，也是将电能变为机械能的最主要设备。汽车、高铁、飞机、风机、机器人、自动门、水泵、硬盘甚至我们最普遍拥有的手机，都安装了电机。

很多初接触电机的或者刚学习电机拖动知识的，可能会觉得电机知识不好理解，甚至看到相关的课程就头大，有着“学分杀手”的称呼。下面通过零散式分享，可以让新手快速了解交流异步电机原理。

★电机的原理：电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。

★电机结构：拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下：

1、定子(静止部分)

定子铁心：电机磁路重要部分，并在其上放置定子绕组；

定子绕组：就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；

机座：固定定子铁心及电机端盖，并起防护、散热等作用； 2、转子(旋转部分)

转子铁心：电机磁路的重要部分，在铁心槽内放置转子绕组；

转子绕组：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；

★电机的几个计算公式：

1、电磁相关的

1）电动机的感应电动势公式：E=4.44*f*N*Φ，E为线圈电动势、 f为频率 、 S为环绕出的导体（比如铁芯）横截面积、

N为匝数、Φ是磁通。

公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。

从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。

磁通量计算公式Φ=B*S*COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1，公式就变成Φ=B*S。

交流电机结构及原理

交流电机是一种将电能转换为机械能的装置。其工作原理是通过电流在磁场中产生力矩，使电机转动，进而实现能量的转换。

交流电机的结构一般包括定子、转子、端盖和轴承等部分。下面将详细介绍交流电机的结构及其工作原理。

1.定子：定子是交流电机的固定部分，也是产生磁场的部分。通常由硅钢片叠压而成，叠压的铁心上绕有多个线圈，称为定子线圈。定子线圈所绕的截面称为槽。

2.转子：转子是交流电机的动部，通过旋转来产生机械功。转子通常由铁心和绕组构成。铁心通常由多个感应电流圈叠加而成，称为转子绕组。

3.端盖：端盖是用于固定定子与转子的零部件，通常用于安装轴承，并保护电机内部的运转部件。

4.轴承：轴承支撑电机的转子，使其能够自由旋转。常用的轴承有滚动轴承和滑动轴承两种。

交流电机的工作原理主要包括感应原理和电磁力原理两种。

感应原理：交流电机中的定子线圈与电源相连，当电源通电时，电流将在定子线圈中流动。由于电流的存在，定子线圈产生的磁场也会产生变化，进而在定子槽中产生电动势。而转子绕组处于变化的磁场中，则在转子绕组上感应出电流。根据一个事实，即导体在磁场中受到力的作用，由于转子绕组中感应出了电流，则在转子上也会产生电流作用力。这个电流作用力使转子开始旋转，旋转的方向取决于电流的方向。 电磁力原理：在交流电机中，定子线圈中的电流产生的磁场与转子绕组感应出的磁场相互作用，形成一个力矩。这个力矩使电机的转子开始旋转。这种电磁力的作用，通常通过洛伦兹力来实现。

通过感应原理和电磁力原理的作用，交流电机能够将电能转化为机械能。电能经过电源供给到定子线圈中，定子线圈产生磁场，而转子绕组感应出电流，产生电流作用力，从而使转子开始旋转。旋转的转子通过轴承支撑，并通过驱动装置输出机械能。

总之，交流电机是一种重要的电动机械设备，在许多领域的应用中起着至关重要的作用。通过电流在磁场中产生力矩，交流电机能够实现能量的转换，为各种机械设备提供动力。交流电机的结构和工作原理的了解，有助于对其进行维护、维修和使用。

机 电 元 件

ELECTROMECHANICAL COMPONENTSVol. 39 No. 5

Oct 2019第

5期

2019年

10月

研究与设计

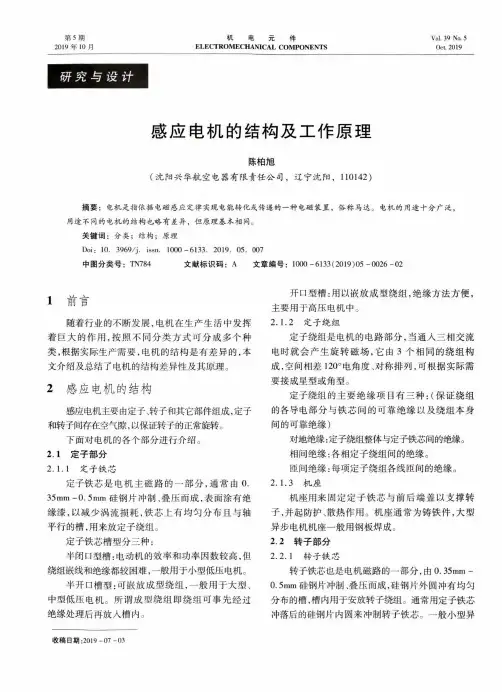

感应电机的结构及工作原理

陈柏旭

（沈阳兴华航空电器有限责任公司，辽宁沈阳，110142）

摘要：电机是指依据电磁感应定律实现电能转化或传递的一种电磁装置，俗称马达。电机的用途十分广泛,

用途不同的电机的结构也略有差异，但原理基本相同。

关键词：分类；结构；原理

Doi： 10. 3969/j. issn. 1000 - 6133 . 2019. 05 . 007

中图分类号：

TN784 文献标识码：

A 文章编号：

1000 -6133（2019）05 -0026-02

1 前言

随着行业的不断发展，电机在生产生活中发挥

着巨大的作用，按照不同分类方式可分成多个种

类，根据实际生产需要，电机的结构是有差异的，本

文介绍及总结了电机的结构差异性及其原理。

2感应电机的结构

感应电机主要由定子、转子和其它部件组成，定子

和转子间存在空气隙，以保证转子的正常旋转。

下面对电机的各个部分进行介绍。

2.1

定子部分

2. 1. 1

定子铁芯

定子铁芯是电机主磁路的一部分，通常由0.

35mm-0. 5mm

硅钢片冲制、叠压而成，表面涂有绝

缘漆，以减少涡流损耗，铁芯上有均匀分布且与轴

平行的槽，用来放定子绕组。

定子铁芯槽型分三种：

半闭口型槽:电动机的效率和功率因数较高，但

绕组嵌线和绝缘都较困难，一般用于小型低压电机。

半开口槽型:可嵌放成型绕组，一般用于大型、

中型低压电机。所谓成型绕组即绕组可事先经过

绝缘处理后再放入槽内。开口型槽:用以嵌放成型绕组，绝缘方法方便，

主要用于高压电机中。

2. 1.2

定子绕组

定子绕组是电机的电路部分，当通入三相交流

电时就会产生旋转磁场，它由3

个相同的绕组构

成，空间相差120

。电角度、对称排列，可根据实际需

要接成星型或角型。

定子绕组的主要绝缘项目有三种：（保证绕组
