电机原理及重要公式，搞清电机结构原理
电机，一般指电动机，也称马达，是现代化工业及生活中极为普遍的东西，也是将电能变为机械能的最主要设备。汽车、高铁、飞机、风机、机器人、自动门、水泵、硬盘甚至我们最普遍拥有的手机，都安装了电机。
很多初接触电机的或者刚学习电机拖动知识的，可能会觉得电机知识不好理解，甚至看到相关的课程就头大，有着“学分杀手”的称呼。下面通过零散式分享，可以让新手快速了解交流异步电机原理。
★电机的原理：电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。
★电机结构：拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下：
1、定子(静止部分)
定子铁心：电机磁路重要部分，并在其上放置定子绕组；
定子绕组：就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；
机座：固定定子铁心及电机端盖，并起防护、散热等作用； 2、转子(旋转部分)
转子铁心：电机磁路的重要部分，在铁心槽内放置转子绕组；
转子绕组：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；
★电机的几个计算公式：
1、电磁相关的
1）电动机的感应电动势公式：E=4.44*f*N*Φ，E为线圈电动势、 f为频率 、 S为环绕出的导体（比如铁芯）横截面积、
N为匝数、Φ是磁通。
公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。
从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。
磁通量计算公式Φ=B*S*COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1，公式就变成Φ=B*S。

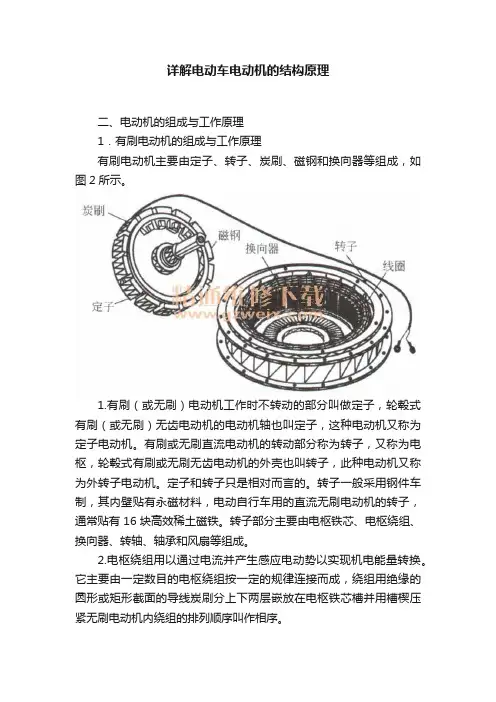

详解电动车电动机的结构原理
二、电动机的组成与工作原理
1．有刷电动机的组成与工作原理
有刷电动机主要由定子、转子、炭刷、磁钢和换向器等组成，如图2所示。
1.有刷（或无刷）电动机工作时不转动的部分叫做定子，轮毂式有刷（或无刷）无齿电动机的电动机轴也叫定子，这种电动机又称为定子电动机。有刷或无刷直流电动机的转动部分称为转子，又称为电枢，轮毂式有刷或无刷无齿电动机的外壳也叫转子，此种电动机又称为外转子电动机。定子和转子只是相对而言的。转子一般采用钢件车制，其内壁贴有永磁材料，电动自行车用的直流无刷电动机的转子，通常贴有16块高效稀土磁铁。转子部分主要由电枢铁芯、电枢绕组、换向器、转轴、轴承和风扇等组成。
2.电枢绕组用以通过电流并产生感应电动势以实现机电能量转换。它主要由一定数目的电枢绕组按一定的规律连接而成，绕组用绝缘的圆形或矩形截面的导线炭刷分上下两层嵌放在电枢铁芯槽并用槽楔压紧无刷电动机内绕组的排列顺序叫作相序。 3.电刷装置的作用是把直流电压直流电流引人或引出它主要由电刷、刷握和导电铜丝辨等组成电刷是石墨或金属石墨组成的导电块，放在刷把内用压紧弹簧以一定的压力安放在换向器的表面，旋转时与换向器表面形成滑动接触刷握用螺钉夹紧在刷杆上。
在有刷电动机转动时，通过换向器把电能传送给绕组。其主要成分是炭：刷握就是有刷电动机内盛装并固定电刷的槽，电刷易磨损，应定期维护更换，并清理积炭。
换向器是在有刷电动机转子转动时，相互绝缘的条状金属交替接触电刷正负极，使电流方向交替转换，从而使有刷电动机绕组换向。
无刷电动机的换向是靠控制器来完成的，而有刷电动机的换向则由换向器和电刷共同完成。其作用是将电刷上所通过的直流电流转换为绕组内的交变电流，或将绕组内的交变电动势转换为电刷端上的直流电动势。
2．直流电动机的工作原理
当电动机接通电源，直流电通过换向器输入绕组（在转子上）时，绕组两端分别与两个换向器相连，电刷不断地接触和断开换向片。随着电枢的转动，换向片将外界的直流电不断地中断和连接，并送人不同的绕组，使电动机绕组得到的不是方向不变的直流电，而是不断改变方向的类似交流电。
电动机结构与原理
电动机是一种将电能转换为机械能的设备，广泛应用于各个领域。本文将介绍电动机的结构与工作原理。
一、电动机结构
电动机的结构一般由以下几个主要部分组成：
1. 定子：定子是电动机的静部，通常由铁芯和绕组构成。铁芯通常采用硅钢片叠压而成，具有较高的磁导率和低的磁滞损耗。绕组则由大量绝缘线圈组成，绝缘线圈通过定子槽固定在铁芯上。
2. 转子：转子是电动机的动部，通常由铜（或铝）导体材料制成。根据不同的电动机类型，转子可以是整体结构，也可以是由多个铁心片叠压而成。
3. 轴承：轴承用于支撑电动机的转子，使其可以在定子中旋转。广泛使用的轴承类型包括滚动轴承和滑动轴承。
4. 机壳：机壳是电动机的外壳，用于保护内部部件，并提供机械强度。通常采用铸铁或铝合金制作。
二、电动机工作原理
电动机的工作原理基于电磁感应和洛伦兹力，大致可分为直流电动机和交流电动机两种类型。
1. 直流电动机工作原理 直流电动机的工作原理基于法拉第电磁感应定律。当电流通过定子绕组时，会在定子绕组产生磁场。在直流电动机中，通过以不同方式给定子绕组通电，可以产生不同的磁场分布。当与定子磁场相互作用的磁场存在于转子中时，会产生力矩，使转子旋转。转子的旋转又会带动机械负载运动。
2. 交流电动机工作原理
交流电动机的工作原理基于洛伦兹力。交流电动机的定子绕组通常由三相绕组组成，其具有一定的相位差。当通过三相绕组通入三相交流电时，会在定子绕组中产生磁场，并且通过改变电流的方向和大小，可以实现磁场的旋转。定子的旋转磁场会与转子中的磁场相互作用，产生力矩使转子旋转。同样，转子的旋转将带动机械负载的运动。
三、总结
电动机的结构与原理是实现电能转换为机械能的关键。定子、转子、轴承和机壳是电动机的主要结构部分，通过电磁感应和洛伦兹力的作用，电动机可以将电能转化为机械能，并驱动各种机械负载。了解电动机的结构与原理对于我们理解其工作原理以及应用具有重要意义。
三相异步电动机的结构
三、新课讲解
师：三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转子这两大基本部分组成，在定子和转子之间具有一定的气隙。此外，还有端盖、轴承、接线盒、吊环等其他附件，如下图示：
封闭式三相笼型异步电动机结构图
1—轴承；2—前端盖；3—转轴；4—接线盒；5—吊环；6—定子铁心；7—转子；8—定子绕组；9—机座；10—后端盖；11—风罩；12—风扇
1． 定子部分
定子是用来产生旋转磁场的。三相电动机的定子一般由外壳、定子铁心、定子绕组等部分组成。
（1）外壳
三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环等部件。
机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动机的定子绕组。中、小型三相电动机的机座还有两个端盖支承着转子，它是三相电动机机械结构的重要组成部分。通常，机座的外表要求散热性能好，所以一般都铸有散热片。
端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子内腔中心，使转子能够在定子中均匀地旋转。
轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子，使转子不能轴向移动，另外起存放润滑油和保护轴承的作用。
接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出线端子。
吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬抬三相电动机。
（2）定子铁心
异步电动机定子铁心是电动机磁路的一部分，由0.35mm～0.5mm厚表面涂有绝缘漆的薄硅钢片叠压而成，如图所示。由于硅钢片较薄而且片与片之间是绝缘的，所以减少了由于交变磁通通过而引起的铁心涡流损耗。铁心内圆有均匀分布的槽口，用来嵌放定子绕圈。
（a）定子铁心 （b）定子冲片 定子铁心及冲片示意图
（3）定子绕组
定子绕组是三相电动机的电路部分，三相电动机有三相绕组，通入三相对称电流时，就会产生旋转磁场。三相绕组由三个彼此独立的绕组组成，且每个绕组又由若干线圈连接而成。每个绕组即为一相，每个绕组在空间相差120°电角度。线圈由绝缘铜导线或绝缘铝导线绕制。中、小型三相电动机多采用圆漆包线，大、中型三相电动机的定子线圈则用较大截面的绝缘扁铜线或扁铝线绕制后，再按一定规律嵌入定子铁心槽内。定子三相绕组的六个出线端都引至接线盒上，首端分别标为U1, V1, W1 ，末端分别标为U2, V2, W2 。这六个出线端在接线盒里的排列如下图所示，可以接成星形或三角形。
