电机原理及重要公式，搞清电机结构原理
电机，一般指电动机，也称马达，是现代化工业及生活中极为普遍的东西，也是将电能变为机械能的最主要设备。汽车、高铁、飞机、风机、机器人、自动门、水泵、硬盘甚至我们最普遍拥有的手机，都安装了电机。
很多初接触电机的或者刚学习电机拖动知识的，可能会觉得电机知识不好理解，甚至看到相关的课程就头大，有着“学分杀手”的称呼。下面通过零散式分享，可以让新手快速了解交流异步电机原理。
★电机的原理：电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。
★电机结构：拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下：
1、定子(静止部分)
定子铁心：电机磁路重要部分，并在其上放置定子绕组；
定子绕组：就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；
机座：固定定子铁心及电机端盖，并起防护、散热等作用； 2、转子(旋转部分)
转子铁心：电机磁路的重要部分，在铁心槽内放置转子绕组；
转子绕组：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；
★电机的几个计算公式：
1、电磁相关的
1）电动机的感应电动势公式：E=4.44*f*N*Φ，E为线圈电动势、 f为频率 、 S为环绕出的导体（比如铁芯）横截面积、
N为匝数、Φ是磁通。
公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。
从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。
磁通量计算公式Φ=B*S*COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1，公式就变成Φ=B*S。
三相异步电动机的结构及工作原理
三相异步电动机是一种常见的电动机类型，广泛应用于工业生产和日常生活中。它的结构复杂，但工作原理相对简单。本文将介绍三相异步电动机的结构及工作原理，并分析其应用和优势。
一、结构
三相异步电动机的结构主要包括定子、转子、端盖、轴承和外壳等部分。
1. 定子：定子是电动机的固定部分，由铁芯和绕组组成。铁芯通常由硅钢片叠压而成，以减小磁阻和能量损耗。绕组由若干绕组线圈组成，通过电流激励产生磁场。
2. 转子：转子是电动机的旋转部分，由铁芯和导体组成。铁芯通常采用堆叠的圆片形式，以减小磁阻和能量损耗。导体通常是铝或铜材料，通过电流激励产生磁场。
3. 端盖：端盖是保护定子和转子的重要组成部分，通常由铸铁或铝合金制成。端盖上还设有进风口和出风口，以确保电机的散热效果。
4. 轴承：轴承支持电机的转子部分，减小转动时的摩擦和损耗。轴承通常采用滚动轴承或滑动轴承，以提高电机的转动效率和寿命。
5. 外壳：外壳是保护电机内部零部件的重要组成部分，通常采用铸铁或铝合金制成。外壳上还设有接线盒和插座，以方便电机的安装和连接。
二、工作原理
三相异步电动机的工作原理基于电磁感应和电磁力的相互作用。
1. 电磁感应：当三相异步电动机的定子绕组通电时，会产生旋转磁场。定子绕组中的电流在通电时产生磁场，磁场的方向随着电流方向的改变而改变，从而形成旋转磁场。
2. 电磁力：当转子放置在旋转磁场中时，由于电磁感应的作用，转子中的导体会受到电磁力的作用而开始旋转。电磁力的大小和方向取决于磁场和导体的相对运动速度，导体的位置和方向。
三、应用和优势
三相异步电动机由于其结构简单、可靠性高、成本低、效率高和维护方便等优势，广泛应用于各个领域。
1. 工业应用：三相异步电动机在工业生产中被广泛应用于各种设备和机械，如泵、风机、压缩机、输送带等。它们能够提供稳定的转矩和可靠的运行，满足工业生产的需求。
2. 交通运输：三相异步电动机在交通运输领域中也有广泛的应用，如电动汽车、电动火车、电动船等。它们能够提供高效的动力输出和低噪音的运行，减少对环境的污染。
伺服电动机的基本结构和工作原理
1.电动机本体：伺服电动机的本体通常由定子和转子两部分组成。定子是由一组线圈组成，通常由铜线绕成。定子上的线圈通过外加电流产生磁场。转子则是电动机内部的转动部分，通常由磁体组成。通过定子的磁场与转子的磁场之间的相互作用，实现电能到机械能的转化。
2.编码器：编码器是伺服电动机功能的重要组成部分。它能够实时监测电动机转子的位置，并将其反馈给控制器。编码器通常分为绝对编码器和增量编码器两种类型。绝对编码器可以直接读取到电动机转子在一个完整运动周期内的位置，不受电源开关等因素的影响。而增量编码器则是根据转子的运动计算脉冲信号的数量，通过计算差值来获得转子的位置。
3.驱动器：驱动器是控制伺服电动机运转的重要组成部分。它接收控制器发出的指令，并将其转化为电流或电压信号，控制电动机的旋转。驱动器通常分为两种类型，即电流型驱动器和速度型驱动器。电流型驱动器能够根据控制器发出的电流信号，调节电动机输出的扭矩大小。速度型驱动器则是根据控制器发出的速度信号，调节电动机的旋转速度。
4.控制器：控制器是伺服电动机的大脑，负责整个系统的运行和控制。控制器接收用户或系统发出的指令，并将其转化为相应的电流、电压或速度信号，与驱动器进行通信，控制电动机的运动。
当电能供给到伺服电动机时，电流通过定子线圈产生磁场。在转子上的磁体感受到定子磁场的作用力，开始旋转。转子的位置由编码器实时监测，并通过反馈信号传送给控制器。控制器根据编码器的反馈信号与用户或系统发出的指令进行比较，计算出与转子位置相对应的控制信号，并将其发送给驱动器。 驱动器根据控制信号调节输出的电流或电压信号，控制电动机的扭矩或旋转速度。驱动器将调节后的电流或电压信号传输到定子线圈，改变定子磁场的强度，从而调整转子的运动状态。当电动机的转子运动偏离设定的位置时，编码器将再次监测到该偏差，并通过反馈信号传给控制器，控制器再次计算并发出相应的控制信号，驱动器调整电流或电压信号，使转子回到设定的位置。

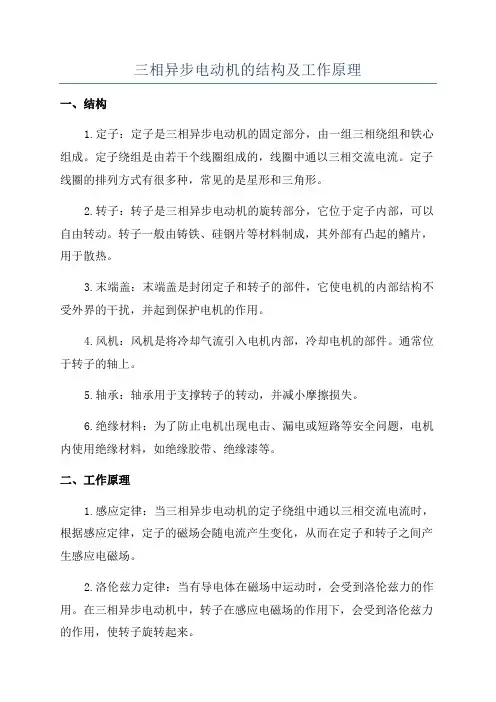

三相异步电动机的结构及工作原理
一、结构
1.定子：定子是三相异步电动机的固定部分，由一组三相绕组和铁心组成。定子绕组是由若干个线圈组成的，线圈中通以三相交流电流。定子线圈的排列方式有很多种，常见的是星形和三角形。
2.转子：转子是三相异步电动机的旋转部分，它位于定子内部，可以自由转动。转子一般由铸铁、硅钢片等材料制成，其外部有凸起的鳍片，用于散热。
3.末端盖：末端盖是封闭定子和转子的部件，它使电机的内部结构不受外界的干扰，并起到保护电机的作用。
4.风机：风机是将冷却气流引入电机内部，冷却电机的部件。通常位于转子的轴上。
5.轴承：轴承用于支撑转子的转动，并减小摩擦损失。
6.绝缘材料：为了防止电机出现电击、漏电或短路等安全问题，电机内使用绝缘材料，如绝缘胶带、绝缘漆等。
二、工作原理
1.感应定律：当三相异步电动机的定子绕组中通以三相交流电流时，根据感应定律，定子的磁场会随电流产生变化，从而在定子和转子之间产生感应电磁场。
2.洛伦兹力定律：当有导电体在磁场中运动时，会受到洛伦兹力的作用。在三相异步电动机中，转子在感应电磁场的作用下，会受到洛伦兹力的作用，使转子旋转起来。 1.启动：当三相异步电动机启动时，通过外部电源施加的电压使定子绕组通以三相交流电流。由于定子通电，产生的磁场会引起转子中的感应电磁场，从而使转子受到洛伦兹力的作用，开始旋转。
2.运行：当转子开始旋转后，根据转子和定子之间的磁场耦合作用，磁场的变化会引起定子绕组中感应电流的变化。这些感应电流会产生一个与定子的磁场相反的磁场，从而与转子的磁场相互作用。
3.差动效应：由于定子和转子的磁场相互作用，铁心中会有幅度不断变化的磁场，这种现象称为差动效应。差动效应使得电动机的输出速度和负载之间能够保持相对稳定的差异。
4.调速：三相异步电动机的转速取决于输入的电压频率和负载的阻力。通过改变输入的电压频率和负荷的阻力，可以实现对三相异步电动机的调速。
