10kv热缩电缆终端头型号

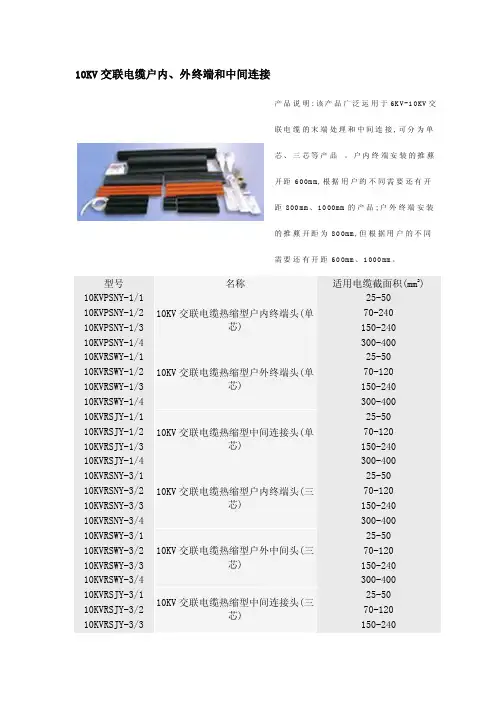

10KV交联电缆户内、外终端和中间连接产品说明:该产品广泛运用于6KV-10KV交联电缆的末端处理和中间连接,可分为单芯、三芯等产品。

户内终端安装的推藨开距600mm,根据用户的不同需要还有开距800mm、1000mm的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm、1000mm。

型号名称适用电缆截面积(mm2)10KVPSNY-1/110KV交联电缆热缩型户内终端头(单芯) 25-5010KVPSNY-1/2 70-240 10KVPSNY-1/3 150-240 10KVPSNY-1/4 300-40010KVRSWY-1/110KV交联电缆热缩型户外终端头(单芯) 25-5010KVRSWY-1/2 70-120 10KVRSWY-1/3 150-240 10KVRSWY-1/4 300-40010KVRSJY-1/110KV交联电缆热缩型中间连接头(单芯) 25-5010KVRSJY-1/2 70-120 10KVRSJY-1/3 150-240 10KVRSJY-1/4 300-40010KVRSNY-3/110KV交联电缆热缩型户内终端头(三芯) 25-5010KVRSNY-3/2 70-120 10KVRSNY-3/3 150-240 10KVRSNY-3/4 300-40010KVRSWY-3/110KV交联电缆热缩型户外中间头(三芯) 25-5010KVRSWY-3/2 70-120 10KVRSWY-3/3 150-240 10KVRSWY-3/4 300-40010KVRSJY-3/110KV交联电缆热缩型中间连接头(三芯) 25-5010KVRSJY-3/2 70-120 10KVRSJY-3/3 150-240欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。

10KV交联电缆户内、外终端和中间连接产品说明:该产品广泛运用于6K V-10KV交联电缆的末端处理和中间连接,可分为单芯、三芯等产品。

户内终端安装的推藨开距600m m,根据用户的不同需要还有开距800mm、1000mm的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm、1000mm。

1kVRST-2/2 终端70-120 26.00 31.95 39.9 45.86 1kVRST-2/3 终端150-240 30.00 36.53 45.06 51.58 1kVRST-2/4 终端300 36.00 42.91 51.82 58.74 1kVRSJ-2/00 中间连接4-6 26.001kVRSJ-2/0 中间连接10-16 26.001kVRSJ-2/1 中间连接25-50 30.001kVRSJ-2/2 中间连接70-120 32.741kVRSJ-2/3 中间连接150-240 35.901kVRSJ-2/4 中间连接300 38.541kV三芯塑力缆1kVRST-3/00 终端4-6 17.00 23.62 32.25 38.87 1kVRST-3/0 终端10-16 17.00 23.62 32.25 38.87 1kVRST-3/1 终端25-50 21.00 28.49 37.98 45.46 1kVRST-3/2 终端70-120 26.00 34.93 45.86 54.78 1kVRST-3/3 终端150-240 30.00 39.79 51.58 61.38 1kVRST-3/4 终端300 36.00 46.37 58.74 69.1 1kVRSJ-3/00 中间连接4-6 26.001kVRSJ-3/0 中间连接10-16 26.001kVRSJ-3/1 中间连接25-50 30.001kVRSJ-3/2 中间连接70-120 32.741kVRSJ-3/3 中间连接150-240 35.901kVRSJ-3/4 中间连接300 38.541kV四芯塑力缆1kVRST-4/00 终端4-6 17.00 25.83 36.66 45.5 1kVRST-4/0 终端10-16 17.00 25.83 36.66 45.5 1kVRST-4/1 终端25-50 21.00 30.98 42.97 52.95 1kVRST-4/2 终端70-120 26.00 37.9 51.81 63.71 1kVRST-4/3 终端150-240 30.00 43.06 58.11 71.17 1kVRST-4/4 终端300 36.00 49.82 65.65 79.47热缩电缆附件电缆分类型号名称适用电缆面积（mm2）单价（元/套）单价(元/套)单价(元/套)单价(元/套)管长800mm 管长1000mm 管长1200mm1kV四芯塑力缆1kVRSJ- 4/00 中间连接4-6 26.00 1kVRSJ- 4/0 中间连接10-16 26.00 1kVRSJ- 4/1 中间连接25-50 30.00 1kVRSJ- 4/2 中间连接70-120 32.74 1kVRSJ- 4/3 中间连接150-240 35.90 1kVRSJ-4/4 中间连接300 38.541kV五芯塑力缆1kVRST- 5/00 终端4-6 22.00 33.04 57.12 1kVRST- 5/0 终端10-16 22.00 33.04 57.12 1kVRST- 5/1 终端25-50 24.00 36.48 63.44 1kVRST- 5/2 终端70-120 32.00 46.88 78.64 1kVRST- 5/3 终端150-240 40.00 56.32 90.96 1kVRST- 5/4 终端300 46.00 63.28 99.84 1kVRSJ- 5/00 中间连接4-6 32.001kVRSJ- 5/0 中间连接10-16 32.001kVRSJ- 5/1 中间连接25-50 34.561kVRSJ- 5/2 中间连接70-120 42.001kVRSJ- 5/3 中间连接150-240 46.461kVRSJ - 5/4 中间连接300 49.10电缆分类型号名称适用电缆面单价（元/套）单价单价单价积（mm2）管长800mm 管长1000mm 管长1200mm (元/套) (元/套) (元/套)10Kv交联电缆单芯10kVRSNY-1/1 户内终端25-50 46.64 46.64 54.21 59.78 10kVRSNY-1/2 户内终端70-120 47.17 47.17 55.41 61.65 10kVRSNY-1/3 户内终端150-240 47.70 47.70 56.90 64.10 10kVRSNY-1/4 户内终端300 49.28 49.28 60.88 70.48 10kVRSNY-1/5 户内终端400 122.87 122.87 134.47 144.07 10kVRSNY-1/6 户内终端500 141.35 141.35 154.20 165.05 10kVRSNY-1/7 户内终端630 150.37 150.37 164.85 177.33 10kVRSNY-1/8 户内终端800 160.93 160.93 177.33 191.73 10kVRSWY-1/1 户外终端25-50 71.46 71.46 79.03 84.60 10kVRSWY-1/2 户外终端70-120 74.62 74.62 82.86 89.10 10kVRSWY-1/3 户外终端150-240 76.21 76.21 85.41 92.61 10kVRSWY-1/4 户外终端300 80.96 80.96 92.56 102.16 10kVRSWY-1/5 户外终端400 154.00 154.00 165.60 175.20 10kVRSWY-1/6 户外终端500 182.60 182.60 195.45 206.30 10kVRSWY-1/7 户外终端630 191.62 191.62 206.10 218.58 10kVRSWY-1/8 户外终端800 202.18 202.18 218.58 232.98 10kVRSWY-1/9 户外终端1400 370.0010kVRSJY-1/1 中间连接25-50 139.4510kVRSJY-1/2 中间连接70-120 150.9110kVRSJY-1/3 中间连接150-240 162.3710kVRSJY-1/4 中间连接300 173.8310kVRSJY-1/5 中间连接400 254.6510kVRSJY-1/6 中间连接500 302.0610kVRSJY-1/7 中间连接630 302.06古今名言敏而好学，不耻下问——孔子业精于勤，荒于嬉；行成于思，毁于随——韩愈兴于《诗》，立于礼，成于乐——孔子己所不欲，勿施于人——孔子读书破万卷，下笔如有神——杜甫读书有三到，谓心到，眼到，口到——朱熹立身以立学为先，立学以读书为本——欧阳修读万卷书，行万里路——刘彝黑发不知勤学早，白首方悔读书迟——颜真卿书卷多情似故人，晨昏忧乐每相亲——于谦书犹药也，善读之可以医愚——刘向莫等闲，白了少年头，空悲切——岳飞发奋识遍天下字，立志读尽人间书——苏轼鸟欲高飞先振翅，人求上进先读书——李苦禅立志宜思真品格，读书须尽苦功夫——阮元非淡泊无以明志，非宁静无以致远——诸葛亮熟读唐诗三百首，不会作诗也会吟——孙洙《唐诗三百首序》书到用时方恨少，事非经过不知难——陆游问渠那得清如许，为有源头活水来——朱熹旧书不厌百回读，熟读精思子自知——苏轼书痴者文必工，艺痴者技必良——蒲松龄声明访问者可将本资料提供的内容用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本文档及相关权利人的合法权利。

.10KV电力电缆热缩型终端头制作及验收一、施工准备1．人员组织（表一）2．所需工具（表二）3．所需材料（表三）..2 m 2 2..二、热缩工序流程图电缆测试剥切外护套剥内垫层剥铠装固定三叉手套焊接地线包绕热熔胶带分芯线固定应力管固定绝缘管剥铜屏蔽层、半导体层压接端子安装固定填写安装技术记录固定相色管电气性能测试图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图三、冷缩工序流程图电缆测试剥切外护套剥铠装剥内垫层包绕热熔胶带固定三叉手套分芯线焊接地线固定应力管压接端子固定绝缘管剥铜屏蔽层、半导体层固定三、单孔防雨罩固定相色管电气性能测试固定相色管填写安装技术记录安装固定..图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图四、户内热缩型电缆终端头操作要领）电缆测试：1 兆欧表测量绝缘电阻，一般应大于5000MΩ。

制作前用2500V 2）剥切外护套：、户外头由末所示尺寸，户内头由末端量取550mm用电缆夹将电缆垂直固定，按图3①，剥去外护套。

端量取750mm②④③30 20750户内550户外·图 3电缆终端头剥切示意图..①PVC护套②铠装带③内垫层④铜屏蔽层3）剥铠装：从外护套断口处量取30mm铠装保留，用铜扎线绑扎3道，其余剥除。

4）剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。

5）分芯线：割弃线芯间填充物，把线芯小心分开。

6）焊接地线：用砂布打光铠装上的接地线焊区。

取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。

7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mm处用半迭法包缠热熔胶带长约65mm，形似橄榄状最大处直径大于电缆外径约15mm。

8）固定三叉手套：将三叉手套套入三叉根部，由手指根部依次向两端加热固定。

9）剥半导体层铜屏蔽层：..由手套手指根部量取55mm铜屏蔽层，其余剥除。

10KV胶联电缆热缩终端头及中间接头制作作业指导书1 目的：规范维护检修作业程序和作业标准，提高维护检修人员素质，保证设备维护检修质量和作业全过程安全有序。

2 适用范围：10KV胶联电缆热缩终端头及中间接头制作。

345 作业危险因素和环境因素辨识及对策表针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。

针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。

6 作业人员要求及职责分工执行时在状态栏做“√”标记7 作业工器具及消耗材料执行时在状态栏做“√”标记8 作业程序、技术要求及质量控制点8．1 作业流程图：8．2作业过程质量控制点8．3作业进度及工时此步工作结束后，由班组C级质检员进行见证此步工作过程，由甲方点检员及监理人员进行见证此步工作结束后，由班组C级质检员进行见证此步检修过程，由甲方点检员及理监理人员进行见证。

此步检修过程，由甲方点检员及监理人员进行见证。

9．1作业前情况统计表：9．2现场作业技术记录：9．4 附记（电缆的起点、终点、电缆的长度、中间接头的位置、制作时的天气情况、工艺尺寸及材料使用说明）________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________。

电缆头型号一、热缩指套热缩指套用于电缆分叉处的绝缘和密封保护，热缩指套分为二芯、三芯、四芯、五芯。

产品技术指标序号内容单位指标绝缘隔油1硬度邵氏≥90≥902抗张强度MPa≥11≥123断裂伸长度%≥300≥2504热老化120℃168h K1＞0.8K2＞0.7K1＞0.8K2＞0.75体积电阻系数Ω·cm≥1014≥10146耐油性70℃电缆油168hK1＞0.8K2＞0.7二、硅橡胶连接盒1硅橡胶电气接点防护盒产品特点1、进口硅橡胶原料，产品寿命>20年；2、HTV固态高温硫化成型工艺：厚度2.5--3mm；3、绝缘性能优异，绝缘强度≥20 kV/mm；4、耐高低温，可在-50℃~200℃度范围内使用；5、耐爬电性、高柔韧性、抗撕裂；6、抗紫外线、耐老化，适于户外长期运行条件；7、可提供红、黄、绿、黑相色；8、不影响电气的温升。

工艺特点1、安装简捷、迅速；2、扣接结构便于检修时拆装重复使用；3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。

使用特点1、防止树枝等异物搭接或小动物造成短路故障；2、完善全绝缘线路电气设备接点的绝缘防护；3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；4、防止因电气接点裸露造成的人身伤亡；5、兼有防窃电功能、相序识别特点。

三、硅橡胶连接盒2硅橡胶电气接点防护盒产品特点1、进口硅橡胶原料，产品寿命>20年；2、HTV固态高温硫化成型工艺：厚度2.5--3mm；3、绝缘性能优异，绝缘强度≥20 kV/mm；4、耐高低温，可在-50℃~200℃度范围内使用；5、耐爬电性、高柔韧性、抗撕裂；6、抗紫外线、耐老化，适于户外长期运行条件；7、可提供红、黄、绿、黑相色；8、不影响电气的温升。

工艺特点1、安装简捷、迅速；2、扣接结构便于检修时拆装重复使用；3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。

使用特点1、防止树枝等异物搭接或小动物造成短路故障；2、完善全绝缘线路电气设备接点的绝缘防护；3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；4、防止因电气接点裸露造成的人身伤亡；5、兼有防窃电功能、相序识别特点。

硅橡胶全冷缩电缆附件规格表◆冷缩电缆终端头产品配套表◆冷缩电10KVLSJ-1/4 300-400mm2缆中间接头产品配套表◆产品工程案例10kV冷缩户内（外）终端35kV冷缩户内（外）终端冷缩中间接头10kV热缩户内（外）终端35kV热缩户内（外）终端热缩中间接头含胶热收缩套管10KV、35kV高压热缩管绝缘热缩包覆带热缩电缆附件规格表型号名称适用电缆规格型号名称适用电缆规格NRSY-10/3-110KV三芯户内终端25-50mm2NRSY-35/3-135KV三芯户内终端50-120mm2NRSY-10/3-2 70-120mm2NRSY-35/3-2 150-240mm2 NRSY-10/3-3 150-240mm2NRSY-35/3-3 300-400mm2NRSY-10/3-4 300-400mm2WRSY-35/3-135KV三芯户外终端50-120mm2WRSY-10/3-110KV三芯户外终端25-50mm2WRSY-35/3-2 150-240mm2WRSY-10/3-2 70-120mm2WRSY-35/3-3 300-400mm2WRSY-10/3-3 150-240mm2JRSY-35/3-135KV三芯中间接头50-120mm2WRSY-10/3-4 300-400mm2JRSY-35/3-2 150-240mm2JRSY-10/3-110KV三芯中间接头25-50mm2JRSY-35/3-3 300-400mm2JRSY-10/3-2 70-120mm2NRSY-35/1-135KV单芯户内终端50-120mm2JRSY-10/3-3 150-240mm2NRSY-35/1-2 150-240mm2 JRSY-10/3-4 300-400mm2NRSY-35/1-3 300-400mm2NRSY-10/1-1 10KV 单芯户内终端 25-50mm 2WRSY-35/1-135KV 单芯户外终端 50-120mm 2NRSY-10/1-270-120mm 2WRSY-35/1-2 150-240mm 2NRSY-10/1-3 150-240mm 2 WRSY-35/1-3 300-400mm 2 NRSY-10/1-4 300-400mm 2 JRSY-35/1-135KV 单芯中间接头 50-120mm 2 NRSY-10/1-5 500-600mm 2 JRSY-35/1-2 150-240mm 2 WRSY-10/1-1 10KV 单芯户外终端 25-50mm 2 JRSY-35/1-3 300-400mm 2WRSY-10/1-270-120mm 2备注：本套件中不含金具（客户如需要我司也可代配）。

详细说明
电力电缆热缩附件型号规格及表示方法
例子: 1.“WSY-10/1.3"表示10KV 交联聚乙烯电缆户外热缩终端，适用于界面为150-240mm 2
的单芯电缆。

2."JSY-1/3.2"表示低压橡塑电缆热缩接头，适用于截面为70-120mm 2
的三芯电缆。

10KV 三芯交联电缆热缩附件
10KV 单芯交联电缆热缩附件
10KV 三芯油浸电缆热缩附件
1KV 单芯、二芯、三芯、四芯、五芯、交联电缆热缩终端头
1KV单芯、二芯、三芯、四芯、五芯、交联电缆热缩中间接头
35KV 单芯、三芯交联电缆热缩终端头
35KV 单芯、三芯交联电缆热缩中间接头
10KV 中间接头护套管
1KV 10KV 35KV
10KV 中间接头护套管
TZ-系列热缩支套。

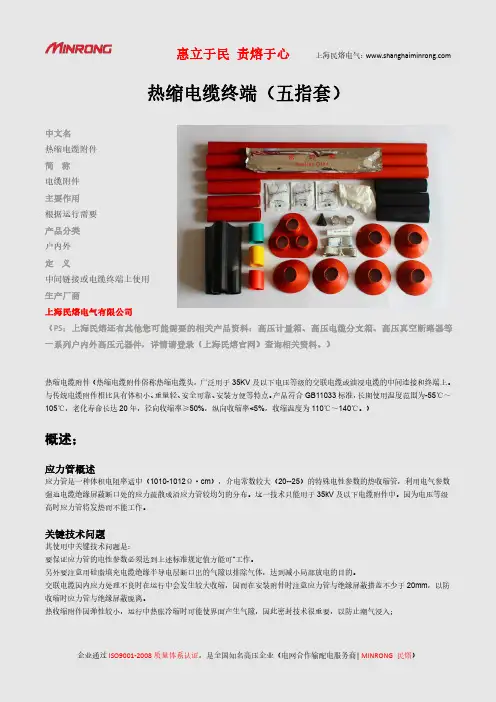

热缩电缆终端（五指套）中文名热缩电缆附件简称电缆附件主要作用根据运行需要产品分类户内外定义中间链接或电缆终端上使用生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。

）热缩电缆附件（热缩电缆附件俗称热缩电缆头，广泛用于35KV及以下电压等级的交联电缆或油浸电缆的中间连接和终端上。

与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。

产品符合GB11033标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。

）概述；应力管概述应力管是一种体积电阻率适中（1010-1012Ω·cm），介电常数较大（20--25）的特殊电性参数的热收缩管，利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。

这一技术只能用于35kV及以下电缆附件中。

因为电压等级高时应力管将发热而不能工作。

关键技术问题其使用中关键技术问题是：要保证应力管的电性参数必须达到上述标准规定值方能可*工作。

另外要注意用硅脂填充电缆绝缘半导电层断口出的气隙以排除气体，达到减小局部放电的目的。

交联电缆因内应力处理不良时在运行中会发生较大收缩，因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm，以防收缩时应力管与绝缘屏蔽脱离。

热收缩附件因弹性较小，运行中热胀冷缩时可能使界面产生气隙，因此密封技术很重要，以防止潮气浸入；热缩电缆附件型号电压等级产品名称规格型号电缆截面(mm)单位10KV 热缩户内终端1#NSY-10-3.125---50套2#NSY-10-3.270---120套3#NSY-10-3.3150---240套4#NSY-10-3.4355---500套热缩户外终端1#WSY-10-3.125---50套2#WSY-10-3.270---120套3#WSY-10-3.3150---240套4#WSY-10-3.4300---500套热缩中间接头1#JSY-10-3.125---50套2#JSY-10-3.270---120套3#JSY-10-3.3150---240套4#JSY-10-3.4300---500套35KV 热缩户内终端1#NSY-35-3.150-120套2#NSY-35-3.2150-240套3#NSY-35-3.3300-500套热缩户外终端1#WSY-35-3.150-120套2#WSY-35-3.2150-240套3#WSY-35-3.3300-500套热缩中间接头1#JSY-35-3.150-120套2#JSY-35-3.2150-240套3#JSY-35-3.3300-500套具体型号价格请来电咨询材料及应用所用材料一般为以聚乙烯、乙烯-醋酸乙烯（EVA）及乙丙橡胶等多种材料组分的共混物组成。

K V交联电缆终端头型规格公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]10KV 交联电缆户内、外终端和中间连接?产品说明:该产品广泛运用于6KV-10KV 交联电缆的末端处理和中间连接,可分为单芯、三芯等产品 。

户内终端安装的推藨开距600mm,根据用户的不同需要还有开距800mm 、1000mm 的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm 、1000mm 。

型号 名称适用电缆截面积(mm 2)10KVPSNY-1/1 10KV 交联电缆热缩型户内终端头(单芯)25-50 10KVPSNY-1/2 70-240 10KVPSNY-1/3 150-240 10KVPSNY-1/4 300-400 10KVRSWY-1/1 10KV 交联电缆热缩型户外终端头(单芯)25-50 10KVRSWY-1/2 70-120 10KVRSWY-1/3 150-240 10KVRSWY-1/4 300-400 10KVRSJY-1/1 10KV 交联电缆热缩型中间连接头(单芯)25-50 10KVRSJY-1/2 70-120 10KVRSJY-1/3 150-240 10KVRSJY-1/4 300-400 10KVRSNY-3/1 10KV 交联电缆热缩型户内终端头(三芯)25-50 10KVRSNY-3/2 70-120 10KVRSNY-3/3 150-240 10KVRSNY-3/4 300-400 10KVRSWY-3/1 10KV 交联电缆热缩型户外中间头(三芯)25-50 10KVRSWY-3/2 70-120 10KVRSWY-3/3 150-240 10KVRSWY-3/4 300-400 10KVRSJY-3/1 10KV 交联电缆热缩型中间连接头(三芯)25-50 10KVRSJY-3/2 70-120 10KVRSJY-3/3 150-240 10KVRSJY-3/4 300-400常用热缩电缆头的型号和类型。

10kv冷缩电缆终端头型号中文名冷缩电缆附件简称电缆附件主要作用根据运行需要产品分类户内外电压等级10kv-35kv生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。

）冷缩电缆终端头是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。

现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。

因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。

简介；早期的冷收缩电缆终端头只是附加绝缘采用硅橡胶冷缩部件，电场处理仍采用应力锥型式或应力带绕包式。

现在普遍都采用冷收缩应力控制管，电压等级从10kV到35kV。

冷缩电缆终端头，1kV级采用冷收缩绝缘管作增强绝缘，10kV级采用带内外半导电屏蔽层的接头冷收缩绝缘件。

三芯电缆终端分叉处采用冷收缩分支套。

冷缩电缆终端头具有体积小、操作方便、迅速、无需专用工具、适用范围宽和产品规格少等优点。

与热收缩式电缆附件相比，不需用火加热，且在安装以后挪动或弯曲不会像热收缩式电缆附件那样出现附件内部层间脱开的危险（因为冷缩电缆终端头靠弹性压紧力）。

与预制式电缆附件相比，虽然都是靠弹性压紧力来保证内部界面特性，但是它不像预制式电缆附件那样与电缆截面一一对应，规格多。

必须指出的是，在安装到电缆上之前，预制式电缆附件的部件是没有张力的，而冷缩电缆终端头是处于高张力状态下，因此必须保证在贮存期内，冷收缩式部件不应有明显的永久变形或弹性应力松弛，否则安装在电缆上以后不能保证有足够的弹性压紧力，从而不能保证良好的界面特性。

使用说明；以下对10lv和35kv冷缩电缆终端头和10kv冷缩电缆终端头的结构、安装工艺及注意事项作一简介。

室内高压电缆终端头热缩式制作的技术要点摘要：在现代变、配电工程中，电缆以其施工维护方便，供电可靠性高等特点得以广泛使用，在敷设电缆时，制作电缆头是必不可少的工作。

高压电缆头主要可分为电缆中间头和电缆终端头，电缆终端头又有户内型和户外型。

电缆头的制作方式有：热缩式、预制式、冷缩预制式、冷缩式等。

关键词：电缆终端头、应力管、“铅笔头”、接地方式。

前言：在某单位高层住宅楼变配电房安装工程中，需敷设高压电缆及制作高压电缆终端头，现把当时制作电缆头的经验和方法总结如下。

一、高压电缆头的要求及技术要领电缆终端头是将电缆与其他电气设备连接的部件，要求电缆终端头应与电缆本身一样能长期安全运行，并具有与电缆相同的使用寿命。

良好的电缆终端头应具有与线芯联接良好的特点，主要是联接电阻小而且联接稳定，能经受起故障电流的冲击，长期运行后其接触电阻不应大于电缆线芯本身同长度电阻的1.2倍；应具有一定的机械强度、耐振动。

在做电缆头时，剥去了电缆钢或铜屏蔽层，就改变了电缆原有的电场分布，将产生对绝缘极为不利的突变电场，即在剥去铜屏蔽层芯线的电力线向屏蔽层断口处集中，那么在屏蔽层断口处就是电缆最容易击穿的部位。

为了分散这集中的电力线，在电缆最容易击穿的屏蔽层断口处，应采用安装应力管的措施，把应力管套在铜屏蔽层断口处，保证电缆能可靠运行。

而应力管是在不破坏主绝缘层的基础上，就能达到分散电应力的效果。

对于热缩型电缆头，我们在电缆端部将主绝缘层削成“铅笔头”形状，也就是说把绝缘端部削成锥体，即制成反应力锥，这是因为锥面的长度大于主绝缘端部直角边的长度，故而沿着锥面的切向场强远小于主绝缘直角边的切向场强，沿锥面击穿的可能性大大降低，从而提高了接头的性能。

高压电力电缆的铜屏蔽和钢铠一般都需要接地，制作电缆终端头时，采取怎样的接地方式，这要取决于电缆的结构，35KV及以上的高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。

标题：6—10KV交联聚乙烯电缆热缩型终端头施工作业指导书标准编号：Q/JH121.10503.02-2004第2版第0次修改归口部门：工程管理部批准人：梁凤山修订时间：2004.046—10KV交联聚乙烯电缆热缩型终端头施工作业指导书1 总则本作业指导书规定6-10千伏交联聚乙烯电缆热缩型终端头现场施工操作工艺。

适用于6-10千伏交联乙烯电缆热缩型终端头现场施工安装。

2 设备或材料要求2.1 引用标准《电气装置工程安装施工及验收规范》（GBJ50168—92）第十一篇第六章。

《吉林省10KV千伏及以下电气安装规程》第三章第五节。

参考资料吉林辐射化学研究所、武汉高压研究所合编《热缩电缆头安装工艺Y》石化公司上海石化总厂的《电力电缆安装与运行》中科院长春化学研究所的《10KV交联电缆热缩型终端头安装程序图解》2.2 材料要求2.2.1 近年来国内热缩材料用于电力电缆接头越来越广泛，其特点是可靠性强，工艺简单。

热缩材料的特点是以人工方法，给材料一弹性记忆，目前基本用辐照的方法，材料经辐照后加热扩张，冷却成形后（即冷却条件去除），立即恢复其原有的形状。

国内生产热缩电缆终端接头厂家很多，各家型号不统考一，制作尺寸有所出入，本篇针对吉林市辐射化学工业公司产品，编排操作规程。

若施工中遇到其他厂家产品，可根据相应厂家说明书，对应开剥尺寸，操作工艺进行终端头的制作。

吉林市辐射化学工业公司生产的10KV、35KV热缩电缆附件型号规格表示法。

交联聚乙烯电缆热缩终端头施工操作规程，使用的热缩电缆终端头材料应是NSY—10/型或WSY—10/型。

热缩电缆终端头材料，应需有产品合格证及使用说明书。

3主要机具液化气罐、喷枪、手锯、接线端子压接钳、电烙铁4作业条件4.1 与制作电缆头有关的设备、电缆均已完工，耐压合格，电缆头支架安装完毕，符合安装电缆头要求。

4.2 如果是室外电缆头制作，则须选无风天气（6级风以下）、无雨、雪、雾的天气，气温在5℃以上，设立工作棚，大气相对湿度在65%以下。
