塔吊基础检验批

塔吊基础质量验收及注意要点：塔吊基础质量...塔吊基础质量验收及注意要点：塔吊基础质量验收主要是对塔吊桩承载⼒及塔吊承台施⼯质量控制。

具体有以下注意点：1、混凝⼟强度等级采⽤ C35（位于地下室范围的塔吊需⽤ C35P6）；2、基础表⾯平整度允许偏差 1/1000。

3、埋设件的位置、标⾼和垂直度以及施⼯⼯艺符合出⼚说明书要求。

4、起重机的混凝⼟基础应验收合格后，⽅可使⽤。

5、起重机的⾦属结构、及所有电⽓设备的⾦属外壳，应有可靠的接地装置，接地电阻不应⼤于10Ω。

6、按塔机说明书，核对基础施⼯质量关键部位。

7、检测塔机基础的⼏何位置尺⼨误差，应在允许范围内，测定⽔平误差⼤⼩，以便准备垫铁。

8、机脚螺丝应严格按说明书要求的平⾯尺⼨设置，允许偏差不得⼤于 5mm。

9、基础砼浇筑完毕后应浇⽔养护，达到砼设计强度⽅可进⾏上部结构的安装作业。

如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。

10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格⽅可浇筑砼，并应作好、隐检记录。

以备作塔吊验收资料。

11、塔吊基础施⼯后，四周应排⽔良好，以保证基底⼟质承载⼒。

12、塔机的避雷装置宜在基础施⼯时⾸先预埋好，塔机的避雷针可⽤圆钢或扁钢直接与基础底板钢筋焊接相连，焊接长度不⼩于 10d，圆钢或扁钢净⾯积不得⼩于 72 平⽅毫⽶。

13、基础砼拆模后应在四⾓设置沉降观测点，并完成初始⾼程测设，在上部结构安装前再测⼀次，以后在上部结构安装后每半⽉测设⼀次，发现沉降过⼤、过快、不均匀沉降等异常情况应⽴即停⽌使⽤，并汇报公司⼯程技术部门分析处理后，⽅可决定可使⽤。

塔吊基础报验申请表
钢筋加工检验批质量验收记录表
GB50204-2002
（I）
010602□□
GB50204-2002
（I）
010602□□
GB50204-2002
（I）
010601□□
混凝土原材料及配合比设计检验批质量验收记录表
GB50204-2002
（Ⅰ）
混凝土浇灌令
（2）本表一式二份，施工单位、监理单位各一份。

建筑结构隐蔽工程验收记录
湘质监统编
施2002-20
注：①该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。

②记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有，无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。

③隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。

④检查评定结论必须语言规范，并针对主控项目，一般项目，特别是结构构造措施的内容要求，填写真实可靠的结果或结论。

塔吊基础砼浇灌及拆模报验申请表
砼施工检验批质量验收记录表
GB50204-2002
（I）
010603□□
模板拆除工程检验批质量验收记录表
GB50204-2002
（III）
010601□□
实用文档
文案大全现浇结构外观及尺寸偏差检验批质量验收记录表。

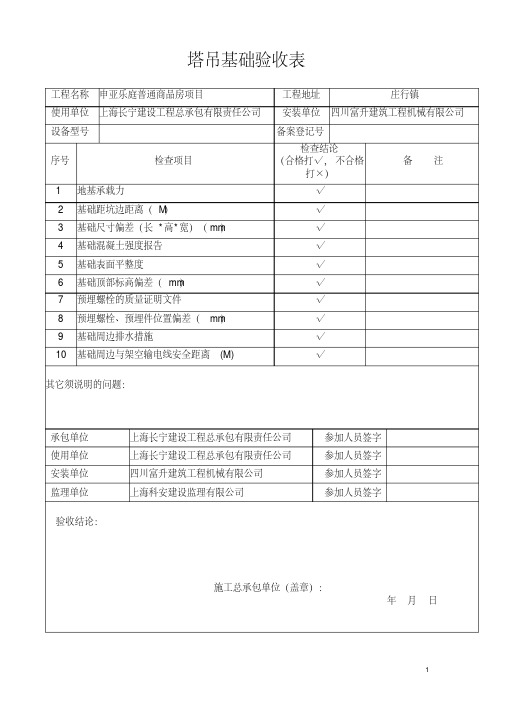

塔吊基础验收表
工程名称申亚乐庭普通商品房项目工程地址庄行镇
使用单位上海长宁建设工程总承包有限责任公司安装单位四川富升建筑工程机械有限公司设备型号备案登记号
序号检查项目
检查结论
（合格打√，不合格
打×）
备注
1 地基承载力√
2 基础距坑边距离（M）√
3 基础尺寸偏差（长*高*宽）（mm）√
4 基础混凝土强度报告√
5 基础表面平整度√
6 基础顶部标高偏差（mm）√
7 预埋螺栓的质量证明文件√
8 预埋螺栓、预埋件位置偏差（mm）√
9 基础周边排水措施√
10 基础周边与架空输电线安全距离(M) √
其它须说明的问题：
承包单位上海长宁建设工程总承包有限责任公司参加人员签字
使用单位上海长宁建设工程总承包有限责任公司参加人员签字
安装单位四川富升建筑工程机械有限公司参加人员签字
监理单位上海科安建设监理有限公司参加人员签字
验收结论：
施工总承包单位（盖章）：
年月日
1。

土方开挖报验申请表工程名称：武汉地铁七号线一标段编号：致：福建工程建设监理公司（监理单位）我单位已完成了塔吊基础土方开挖工作，现报上该工程报验申请表，请予以审查和验收。

附件：土方开挖工程检验批质量验收记录承包单位（章）项目经理日期2010-7-12审查意见：监理单位（章）专业监理工程师日期土方开挖工程检验批质量验收记录表GB50202-2002010101单位（子单位）工程名称 武汉地铁七号线一标段 分部（子分部）工程名称 基础验收部位 塔吊基础 施工单位 福建省闽南建筑工程有限公司 项目经理 王国连 分包单位/分包项目经理/施工执行标准名称及编号GB50202-2002施工质量验收规范的规定施工单位检查评定记录 监理(建设)单位验收记录 项目允许偏差或允许值（mm ）柱基基坑基槽 挖方场 地平整 管沟 地（路）面基层人工 机械主控项目1 标高 -50±30 ±50 -50 -50 √2 长度、宽度（由设计中心）线向两边量）+200-50 +300 -100 +500 -150 +100—√3 边坡 设计要求 √ 一般项目1 表面平整度 2020502020√2基底土性设计要求√施工单位检查评定结果专业工长（施工员）施工班组长主控项目符合要求，一般项目检查评定合格项目专业质量检查员： 2010年07月12日监理（建设）单位验收结论□同意验收，□不同意验收专业监理工程师： （建设单位项目专业技术负责人）： 年 月 日模板安装报验申请表工程名称：武汉地铁七号线一标段编号：致：福建工程建设监理公司（监理单位）我单位已完成了塔吊基础模板安装工作，现报上该工程报验申请表，请予以审查和验收。

附件：模板安装工程检验批质量验收记录承包单位（章）项目经理日期2010-07-15审查意见：监理单位（章）专业监理工程师日期模板安装工程检验批质量验收记录（Ⅰ）单位（子单位）工程名称武汉地铁七号线一标段分部（子分部）工程名称基础分部验收部位塔吊基础施工单位福建省闽南建筑工程有限公司项目经理王国连分包单位／分包项目经理／施工执行标准名称及编号混凝土结构工程施工质量验收规范(GB50204-2002)施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 模板支撑、立柱位置和垫板第4.2.1条√2 避免隔离剂沾污第4.2.2条√一般项目1 模板安装的一般要求第4.2.3条√2 用作模板的地坪、胎模质量第4.2.4条/3 模板起拱高度第4.2.5条√4预埋件、预留孔洞允许偏差预埋钢板中心线位置3mm预埋管、预留孔中心线位置3mm插筋中心线位置5mm外露长度+10,0mm预埋螺栓中心线位置2mm外露长度+10,0mm预留洞中心线位置10mm尺寸+10,0mm5模板安装允许偏差轴线位置5mm 2 4 2 2 4底模上表面标高±5mm -2 4 3 4 1 截面内部尺寸基础±10mm 4 3 5 6 5柱、墙、梁+4,-5mm层高垂直度不大于5m 6mm 5 4 2 4 6大于5m 8mm相邻两板表面高低差2mm 1 2 0 0 1表面平整度5mm 4 4 3 3 1施工单位检查评定结果专业工长（施工员）施工班组长主控项目合格，一般项目符合要求。

塔吊基础验收记录
模板安装报验申请表
工程名称：安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
模板安装工程检验批质量验收记录表
模板拆除报验申请表
工程名称：安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
模板拆除工程检验批质量验收记录表
GB50204-2002
（Ⅲ）
钢筋加工报验申请表
工程名称：安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
钢筋加工检验批质量验收记录表
GB50204-2002
（Ⅰ）
钢筋安装报验申请表
工程名称：安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
钢筋安装工程检验批质量验收记录表
GB50204-2002
隐蔽工程验收记录
混凝土原材料报验申请表
工程名称：安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
混凝土原材料检验批质量验收记录表
GB50204-2002
（Ⅰ）
混凝土施工报验申请表
工程名称：安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
混凝土施工检验批质量验收记录表
GB50204-2002
（Ⅱ）
现浇结构外观及尺寸偏差报验申请表
工程名称安徽迎驾贡酒酿造副产物资源综合利用3#车间工程
现浇结构外观及尺寸偏差检验批质量验收记录表
GB50204-2002。

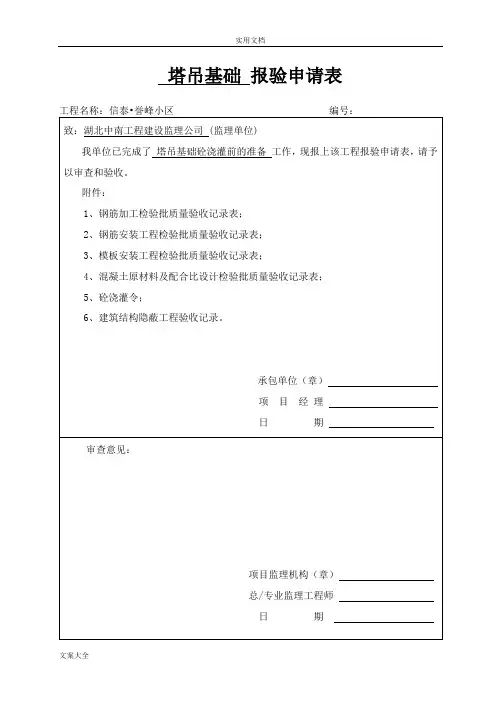

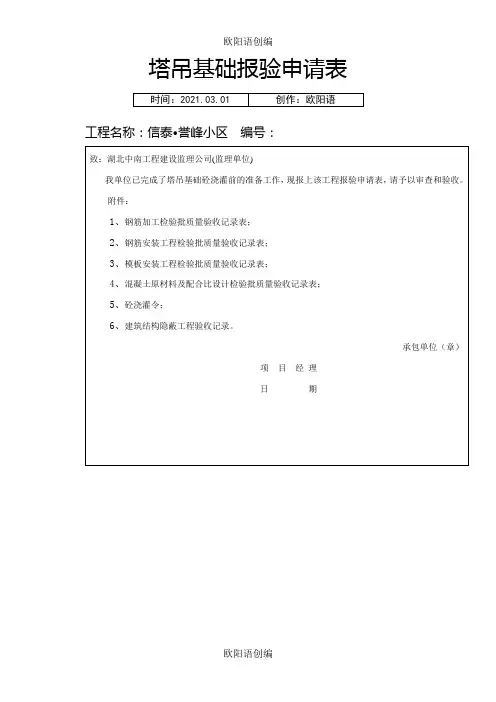

塔吊基础报验申请表工程名称：信泰•誉峰小区编号：钢筋加工检验批质量验收记录表GB50204-2002（I）010602□□020102□□钢筋安装工程检验批质量验收记录表GB50204-2002（I）010602□□020102□□模板安装工程检验批质量验收记录表GB50204-2002（I）010601□□020101□□混凝土原材料及配合比设计检验批质量验收记录表GB50204-2002（Ⅰ）混凝土浇灌令注：（1）砼配合比中有掺合料时，须由实验确定。

（2）本表一式二份，施工单位、监理单位各一份。

建筑结构隐蔽工程验收记录湘质监统编2002-20工程名称：信泰•誉峰小区注：①该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。

②记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有，无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。

③隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。

④检查评定结论必须语言规范，并针对主控项目，一般项目，特别是结构构造措施的内容要求，填写真实可靠的结果或结论。

塔吊基础砼浇灌及拆模报验申请表工程名称：信泰•誉峰小区编号：砼施工检验批质量验收记录表GB50204-2002（I）010603□□020103□□模板拆除工程检验批质量验收记录表GB50204-2002（III）010601□□020101□□GB50204-2002。
