市政工程竣工技术
文件目录
(根据部221号文、市补充表格与
参照原来部分表格编制)
2003．10单位工程技术文件目录表共16页
单位工程名称：第1页
单位工程技术文件目录表共16 页
单位工程名称：第 2 页
单位工程技术文件目录表共16 页
单位工程名称：第3页
本技术文件目录未予包括，另有专门技术文件目录表。
单位工程技术文件目录表
共16 页
单位工程名称：第4页
单位工程技术文件目录表
共16 页
单位工程名称：
单位工程技术文件目录表共16 页
查验收记录。
隐蔽检查的内容应具体，结构应明确。
单位工程技术文件目录表共16 页
单位工程名称：第7页
单位工程技术文件目录表共16 页
单位工程名称：第8页
单位工程技术文件目录表共16 页
单位工程名称：第9页
单位工程技术文件目录表共16 页
单位工程名称：第10页
单位工程技术文件目录表
共16 页
单位工程名称：
单位工程技术文件目录表
共16 页
单位工程名称：
单位工程技术文件目录表
共16 页
单位工程名称：
单位工程技术文件目录表共16 页
单位工程名称：第14页
单位工程技术文件目录表共16 页
单位工程名称：第15页
单位工程技术文件目录表共16 页
单位工程名称：第16页。
精心整理道路工程质量评定表道路工程质量评定表道路9-1水泥混凝土面层分项工程质量检验评定表 道路9-2土方路基分项工程质量检验评定表道路9-3沥青混凝土面层和沥青碎(砾)石面层分项工程质量检验评定表 道路9-4级配碎(砾)石基层和底基层分项工程质量检验评定表道路9-5水泥稳定粒料(碎石、砂砾或矿渣等)分项工程质量检验评定表 道路9-6路肩分项工程质量检验评定表道路9-7石灰土基层和底基层分项工程质量检验评定表 道路9-8乳化沥青下封层分项工程质量检验评定表 道路9-9桥梁总体分项工程质量评定表道路9-10拱桥组合桥台分项工程质量评定表 道路9-11拱的安装分项工程质量评定表 道路9-12桥面铺装分项工程质量评定表 道路9-13伸缩缝安装分项工程质量评定表 道路9-14人行道铺设分项工程质量评定表 道路9-15栏杆分项工程质量评定表水利水电工程JTJ071–98水泥混凝土面层分项工程质量评定表道路9–1单位工程名称分项工程类别分部工程名称 检验日期 年月日 分项工程名称、部位 评定日期 年月日 基 本 要 求 项次内容 检查结果1 基层检测符合要求，验算的基层整体模量应满足设计要求2 采用的水泥，其物理性能和化学成分应符合国家有关标准的规定3 粗细骨料、水及接缝填缝料应符合施工规范要求4 施工配合比需经试验室试验，选择采用最佳配合比5 接缝的位置、规格、尺寸及传力杆、拉力杆的设置应符合设计文件的要求6 路面横向采取的拉毛或机具压槽等抗滑措施，其构造深度应符合施工规范要求7 面层与其他构造物相接应平顺等8 混凝土铺筑后按施工规范要求养护实 测 项次 检查项目 规定值或 允许偏差(mm)实测值或实测偏差值 质量评定 1 2 3 4 5 6 7 8 9 10 平均代表值 合格率(%) 规定分 实得分项目1 弯拉强度（MPa ）在合格标准内30 2板厚度 代表值-5 20 极值 -10 3 平整度 15 4 抗滑构造深度 0.6 8 5 相邻板高差 3 8 6 纵横缝顺直度 10 3 7 中线平面偏位 20 3 8 路面宽度 ±20 5 9 纵断高程 ±15310 横坡(%) ±0.255合计100施工单位自评意见质量 等级 监理单位复核意见 核定质量等级 外观鉴定 减分质量保证资料减分得分 施工单位名称监理单位名称初检 复检终检核定人水利水电工程JTJ071-98土方路基分项工程质量评定表道路9–2单位工程名称 六合区2012年度农田水利重点片区建设项目金牛片区 单位工程编号LHZDP02分部工程名称 尖山站工程 分部工程编号LHZDP02-01单元工程名称 沥青混凝土路面 单元工程编号LHZDP02-0112 基 本 要 求 项次内容检查结果1 认真清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并对基底进行认真压实和处理，满足规范和设计要求进行压实和处理，满足规范和设计要求 ２ 不得采用设计或规范规定的不适用土料作为路基填料。
市政道路工程质量检验评定标准目录基本信息第一章总则第二章检验评定方法和等级标准第三章路基第四章基层第五章面层第六章附属构筑物第七章道路半成品基本信息第一章总则第二章检验评定方法和等级标准第三章路基第四章基层第五章面层第六章附属构筑物第七章道路半成品第八章测量附录展开编辑本段基本信息市政道路工程质量检验评定标准CJJ1－90主编单位：北京市市政工程局批准部门：中华人民共和国建设部实施日期：1991年8月1日关于发布行业标准《市政道路工程质量检验评定标准》的通知建标[1991]3号各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部、委：根据原城乡建设环境保护部(86)城科字第276号文的要求，由北京市市政工程局主编的《市政道路工程质量检验评定标准》，业经审查，现批准为行业标准，编号CJJ1－90，自一九九一年八月一日起施行。
原部标准《市政工程质量检验评定暂行标准（道路工程）》CJJ1—81同时废止。
本标准由城镇道路桥梁标准技术归口单位北京市市政设计研究院归口管理，其具体解释工作由北京市市政工程局负责。
本标准由建设部标准定额研究所组织出版。
中华人民共和国建设部一九九一年一月四日编辑本段第一章总则第1.0.1条为适应市政工程设发展的需要，统一市政道路工程质量检验办法和评定标准，以提高市政道路工程的施工质量，促进市政道路工程的质量管理工作，特制定本标准。
第1.0.2条本标准适用于新建、扩建、改建的市政道路工程。
有特殊要求的市政道路工程，除特殊要求部分外，应按本标准执行。
工业厂区内的市政道路工程，城市市区范围外的远郊区及县（旗）的市政道路工程，可参照本标准执行。
第1.0.3条原材料、半成品或成品的质量标准，凡本标准有规定者，应按照执行；无规定者，应按现行有关的标准执行。
第1.0.4条市政道路工程质量检验评定中其它有关的技术要求，尚应符合国家现行有关标准的规定。
编辑本段第二章检验评定方法和等级标准第2.0.1条市政道路工程的质量评定，分为“合格”与“优良”两个等级。
HPFD-A8-09 项目名称：华电浙江长兴和平风电场工程编号：31-02-01-001
本表一式四份，由承包单位填报，建设管理单位存二份，项目监理机构存一份，承包单位存一份。
分项工程名称：K0+000-K2+000泥结石面层所属分部工程名称：01#线路路面工程所属建设项目：华电浙江长兴和平风电场工程工程部位：场内道路
HPFD-A8-09 项目名称：华电浙江长兴和平风电场工程编号：31-02-01-002
本表一式四份，由承包单位填报，建设管理单位存二份，项目监理机构存一份，承包单位存一份。
分项工程名称：K2+000-K4+000泥结石面层所属分部工程名称：01#线路路面工程所属建设项目：华电浙江长兴和平风电场工程工程部位：场内道路
HPFD-A8-09 项目名称：华电浙江长兴和平风电场工程编号：31-02-01-003
本表一式四份，由承包单位填报，建设管理单位存二份，项目监理机构存一份，承包单位存一份。
分项工程名称：K4+000-K6+000泥结石面层所属分部工程名称：01#线路路面工程所属建设项目：华电浙江长兴和平风电场工程工程部位：场内道路
HPFD-A8-09 项目名称：华电浙江长兴和平风电场工程编号：31-02-01-004
本表一式四份，由承包单位填报，建设管理单位存二份，项目监理机构存一份，承包单位存一份。
分项工程名称：K6+000-K6+383泥结石面层所属分部工程名称：01#线路路面工程所属建设项目：华电浙江长兴和平风电场工程工程部位：场内道路
施工单位：十五冶金建设集团有限公司监理单位：浙江电力建设监理有限公司。

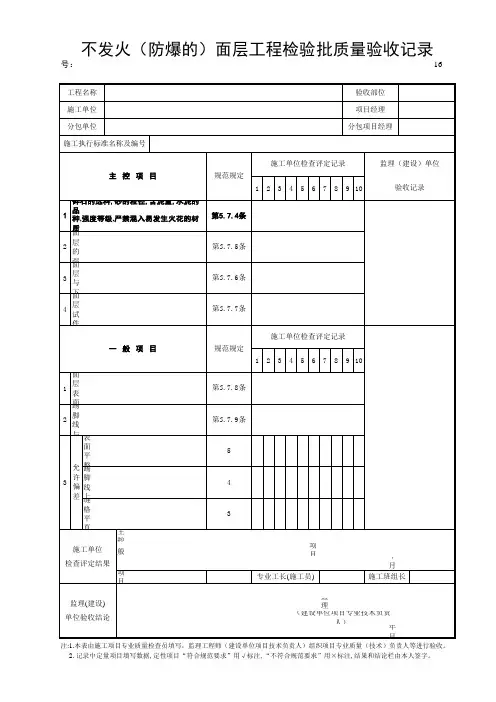

基土检验批质量验收记录(GB50209-2002)表4.2编号：030101□□□灰土、三合土、炉渣、水泥混凝土垫层检验批质量验收记录（GB50209-2002）表4.3(6、7、8) 编号：030102□□□砂、砂石、碎石、碎砖垫层检验批质量验收记录（GB50209-2002）表4.4（5）编号：030103□□□（GB50209-2002）表4.9 编号：030104□□□（GB50209-2002）表4.10编号：030105□□□（GB50209-2002）表4.11编号：030106□□□水泥混凝土整体面层工程检验批质量验收记录（GB50209-2002）表5.2编号：030107□□□水泥砂浆面层检验批质量验收记录（GB50209-2002）表5.3 编号：030108□□□水磨石面层检验批质量验收记录（GB 50209-2002）表5.4编号：030109□□□水泥钢（铁）屑面层检验批质量验收记录（GB50209-2002）表5.5 编号：030110□□□防油渗面层检验批质量验收记录（GB50209-2002）表5.6 编号：030112□□□不发火（防爆）面层检验批质量验收记录（GB50209-2002）表5.7 编号：030113□□□砖面层检验批质量验收记录（GB50209-2002）表6.2编号：030114□□□大理石面层和花岗石面层检验批质量验收记录（GB50209-2002）表6.3 编号：030115□□□预制板块面层检验批质量验收记录（GB50209-2002）表6.4 编号：030116□□□料石面层检验批质量验收记录（GB50209-2002）表6.5 编号：030117□□□塑料板面层检验批质量验收记录（GB50209-2002）表6.6 编号：030118□□□活动地板面层检验批质量验收记录（GB50209-2002）表6.7 编号：030119□□□地毯面层检验批质量验收记录（GB50209-2002）表6.8 编号：030120□□□实木地板面层检验批质量验收记录（GB50209-2002）表7.2编号：030121□□□实木复合地板面层检验批质量验收记录（GB50209-2002）表7.3编号：030122□□□中密度(强化)复合地板面层检验批质量验收记录（GB50209-2002）表7.4 编号：030123□□□竹地板面层检验批质量验收记录（GB50209-2002）表7.5 编号：030124□□□。
