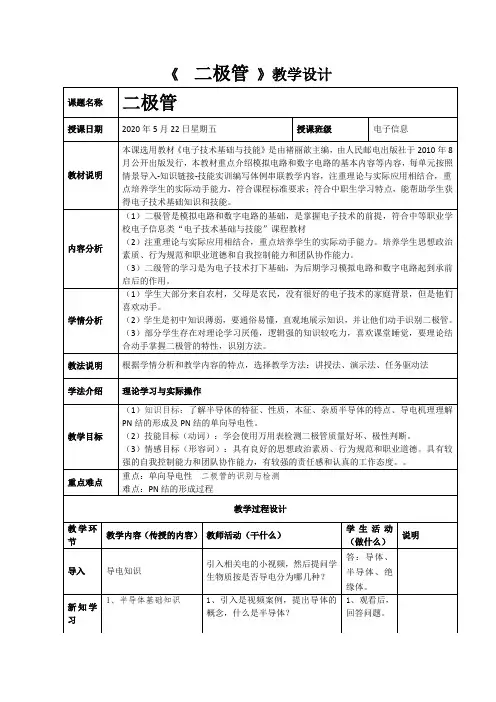

《 二极管 》教学设计
课题名称 二极管
授课日期 2020年5月22日星期五 授课班级 电子信息
教材说明 本课选用教材《电子技术基础与技能》是由褚丽歆主编，由人民邮电出版社于2010年8月公开出版发行，本教材重点介绍模拟电路和数字电路的基本内容等内容，每单元按照情景导入-知识链接-技能实训编写体例串联教学内容，注重理论与实际应用相结合，重点培养学生的实际动手能力，符合课程标准要求；符合中职生学习特点，能帮助学生获得电子技术基础知识和技能。
内容分析 （1）二极管是模拟电路和数字电路的基础，是掌握电子技术的前提，符合中等职业学校电子信息类“电子技术基础与技能”课程教材
（2）注重理论与实际应用相结合，重点培养学生的实际动手能力。培养学生思想政治素质、行为规范和职业道德和自我控制能力和团队协作能力。
（3）二级管的学习是为电子技术打下基础，为后期学习模拟电路和数字电路起到承前启后的作用。
学情分析 （1）学生大部分来自农村，父母是农民，没有很好的电子技术的家庭背景，但是他们喜欢动手。
（2）学生是初中知识薄弱，要通俗易懂，直观地展示知识，并让他们动手识别二极管。
（3）部分学生存在对理论学习厌倦，逻辑强的知识较吃力，喜欢课堂睡觉，要理论结合动手掌握二极管的特性，识别方法。
教法说明 根据学情分析和教学内容的特点，选择教学方法：讲授法、演示法、任务驱动法
学法介绍 理论学习与实际操作
教学目标 （1）知识目标：了解半导体的特征、性质，本征、杂质半导体的特点、导电机理理解PN结的形成及PN结的单向导电性。
（2）技能目标（动词）：学会使用万用表检测二极管质量好坏、极性判断。
（3）情感目标（形容词）：具有良好的思想政治素质、行为规范和职业道德。具有较强的自我控制能力和团队协作能力，有较强的责任感和认真的工作态度。。
重点难点 重点：单向导电性 二极管的识别与检测
难点：PN结的形成过程
教学过程设计
模块二 电子元件识别与检测

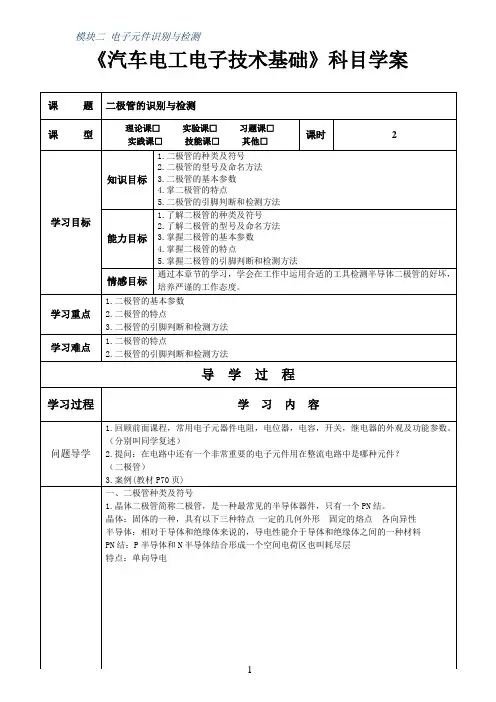

1 《汽车电工电子技术基础》科目学案
课 题 二极管的识别与检测
课 型 理论课□ 实验课□ 习题课□
实践课□ 技能课□ 其他□ 课时 2
学习目标 知识目标 1.二极管的种类及符号
2.二极管的型号及命名方法
3.二极管的基本参数
4.掌二极管的特点
5.二极管的引脚判断和检测方法
能力目标 1.了解二极管的种类及符号
2.了解二极管的型号及命名方法
3.掌握二极管的基本参数
4.掌握二极管的特点
5.掌握二极管的引脚判断和检测方法
情感目标 通过本章节的学习，学会在工作中运用合适的工具检测半导体二极管的好坏，培养严谨的工作态度。
学习重点 1.二极管的基本参数
2.二极管的特点
3.二极管的引脚判断和检测方法
学习难点 1.二极管的特点
2.二极管的引脚判断和检测方法
导 学 过 程
学习过程 学 习 内 容
问题导学 1.回顾前面课程，常用电子元器件电阻，电位器，电容，开关，继电器的外观及功能参数。（分别叫同学复述）
2.提问：在电路中还有一个非常重要的电子元件用在整流电路中是哪种元件？
（二极管）
3.案例(教材P70页)
一、二极管种类及符号
1.晶体二极管简称二极管，是一种最常见的半导体器件，只有一个PN结。
晶体：固体的一种，具有以下三种特点 一定的几何外形 固定的熔点 各向异性
半导体：相对于导体和绝缘体来说的，导电性能介于导体和绝缘体之间的一种材料
PN结：P半导体和N半导体结合形成一个空间电荷区也叫耗尽层
特点：单向导电 模块二 电子元件识别与检测
2
知识掌握
视频：PN结的形成
2.晶体二极管种类
A.按外观不同分为：玻璃壳二极管 朔封二极管 金属二极管 大功率螺栓二极管和面接触型二极管
B.按材料不同，可分为锗管和硅管
C.按功能与用途不同，可分为一般二极管（检波二极管，整流二极管，开关二极管等），特殊二极管（稳压二极管，敏感二极管，变容二极管，发光二极管，光电二极管，激光二极管等）
1 二极管的识别与检测
一、晶体二极管的识别方法及其作用
晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
4、常用的1N4000系列二极管耐压比较如下：
型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐压（V）50 100 200 400 600 800 1000
电流（A） 均为1
5、什么是阻尼二极管
1．阻尼二极管的特点及应用 ： 阻尼二极管类似于高频、高压整流二极管，其特点是具有较低有电压降和较高的工作频率，且能承受较高的反向击穿电压和较大的峰值电2 流。阻尼二极管主要用在电视机中，作为阻尼二极管、升压整流二极管或大电流开关二极管使用。图4-53是阻尼二极管的外形。
2．常用的阻尼二极管 ： 常用的阻尼二极管有2AN系列、2CN系列、2DN系列和BS系列等，表4-48是部分阻尼二极管的主要参数。
3 二、不同种类二极管如何选用
1．检波二极管的选用： 检波二极管一般可选用点接触型锗二极管，例如2AP系列等。选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。
任务一 二极管的识别质量好坏的判断
一、元器件表。
二极管 VD1 VD2 VD3
图例
名称
参数
作用
二、实验步骤。
1. 普通二极管的测量
（1）观察法
从外观上看，二极管两端中有一端会有白色或黑色的一圈对应的引脚的负极（阴极），另一引脚为正极。
（2）机械万用表检测
原理：二极管本质为一个PN结，利用其单向导电性，其正反电阻值相差很大判断二极管的质量好坏。
①选择欧姆档R×100或R×1K挡位，万用表表笔分别与二极管的两个极相连，测出两个电阻值，得到电阻较小时，与黑表笔相连的引脚为二极管的正极，另一个则为负极，这是好管。
①若正反向电阻都很小，说明二极管内部短路；若测得正反向电阻都很大，则说明二极管内部开路，这两种情况都属于二极管质量不好，不能使用。
2. 发光二极管的测量
（1）观察法：从外观上看，发光二极管的长引脚为正极，短引脚为负极。
（2）机械万用表检测
①用万用表检测发光二极管时，必须使用R×10K挡。因为发光二极管的管压降为2V左右，而万用表R×1K及以下各电阻挡表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管都不可能导通，也就无法检测。②用R×10K挡时表内接有15V（有些万用表为9V）高压电池，所以可以用来检测发光二极管。测量时二极管应置于暗处，同时测量时间要短。
③如果无论正向接入还是反向接入，表针都偏转到头或都不动，则说明该发光二极管已损坏。
使用仪器设备测量。
用指针式万用表测量二极管的正反向电阻阻值（单位：kΩ），识别二极管极性并判断质量好坏，并把测得的数据填写在下表中。
二极管
型号 二极管
名称 二极管
作用 R×1K R×100 判断质量
正向 反向 正向 反向 合格 不合格
操作技能考核表
考核点名称 试室号 批 次
考生名称 学 号 工位号
考核名称2分
考试日期 成绩
实
验
过
程
15
