二极管检测与识别

各种二极管、三极管检测方法

一、二极管的检测方法与经验与经验

1 1 检测小功率晶体检测小功率晶体二极管 A A 判别正、负电极判别正、负电极判别正、负电极

(a) (a) 观察外壳上的的符号标记。观察外壳上的的符号标记。通常在二极管的外壳上标有二极管的符号，

带有三角形箭头的一端为正极，另一端是负极。带有三角形箭头的一端为正极，另一端是负极。

(b) (b) 观察外壳上的色点。观察外壳上的色点。观察外壳上的色点。在点接触在点接触二极管的外壳上，的外壳上，通常标有极性色点通常标有极性色点通常标有极性色点((白

色或红色色或红色))。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环

的一端则为负极。的一端则为负极。

(c)(c)以阻值较小的一次测量为准，以阻值较小的一次测量为准，以阻值较小的一次测量为准，黑表笔所接的一端为正极，黑表笔所接的一端为正极，黑表笔所接的一端为正极，红表笔所接的红表笔所接的一端则为负极。一端则为负极。

B B 检测最高工作频率检测最高工作频率fMfM。晶体。晶体二极管工作频率，除了可从有关特性表中查

阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二

极管属于高频管，面接触型二极管多为低频管。另外，也可以用万用表R×1k

挡进行测试，一般正向电阻小于1K的多为高频管。的多为高频管。

C C 检测最高反向击穿电压检测最高反向击穿电压VRMVRM。对于交流电来说，因为不断变化，因此最。对于交流电来说，因为不断变化，因此最

高反向工作电压也就是二极管承受的交流峰值电压。需要指出的是，最高反向工作电压并不是二极管的击穿电压。一般情况下，二极管的击穿电压要比最高

反向工作电压高得多反向工作电压高得多((约高一倍约高一倍))。

2 2 检测玻封硅高速开关检测玻封硅高速开关二极管

检测硅高速开关二极管的方法与检测普通二极管的方法相同。不同的是，

这种管子的正向电阻较大。用R×1k电阻挡测量，一般正向电阻值为5K5K～～10K 10K ，，

1 二极管的识别与检测

一、晶体二极管的识别方法及其作用

晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

4、常用的1N4000系列二极管耐压比较如下：

型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007

耐压（V）50 100 200 400 600 800 1000

电流（A） 均为1

5、什么是阻尼二极管

1．阻尼二极管的特点及应用 ： 阻尼二极管类似于高频、高压整流二极管，其特点是具有较低有电压降和较高的工作频率，且能承受较高的反向击穿电压和较大的峰值电2 流。阻尼二极管主要用在电视机中，作为阻尼二极管、升压整流二极管或大电流开关二极管使用。图4-53是阻尼二极管的外形。

2．常用的阻尼二极管 ： 常用的阻尼二极管有2AN系列、2CN系列、2DN系列和BS系列等，表4-48是部分阻尼二极管的主要参数。

3 二、不同种类二极管如何选用

1．检波二极管的选用： 检波二极管一般可选用点接触型锗二极管，例如2AP系列等。选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。

任务一 二极管的识别质量好坏的判断

一、元器件表。

二极管 VD1 VD2 VD3

图例

名称

参数

作用

二、实验步骤。

1. 普通二极管的测量

（1）观察法

从外观上看，二极管两端中有一端会有白色或黑色的一圈对应的引脚的负极（阴极），另一引脚为正极。

（2）机械万用表检测

原理：二极管本质为一个PN结，利用其单向导电性，其正反电阻值相差很大判断二极管的质量好坏。

①选择欧姆档R×100或R×1K挡位，万用表表笔分别与二极管的两个极相连，测出两个电阻值，得到电阻较小时，与黑表笔相连的引脚为二极管的正极，另一个则为负极，这是好管。

①若正反向电阻都很小，说明二极管内部短路；若测得正反向电阻都很大，则说明二极管内部开路，这两种情况都属于二极管质量不好，不能使用。

2. 发光二极管的测量

（1）观察法：从外观上看，发光二极管的长引脚为正极，短引脚为负极。

（2）机械万用表检测

①用万用表检测发光二极管时，必须使用R×10K挡。因为发光二极管的管压降为2V左右，而万用表R×1K及以下各电阻挡表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管都不可能导通，也就无法检测。②用R×10K挡时表内接有15V（有些万用表为9V）高压电池，所以可以用来检测发光二极管。测量时二极管应置于暗处，同时测量时间要短。

③如果无论正向接入还是反向接入，表针都偏转到头或都不动，则说明该发光二极管已损坏。

使用仪器设备测量。

用指针式万用表测量二极管的正反向电阻阻值（单位：kΩ），识别二极管极性并判断质量好坏，并把测得的数据填写在下表中。

二极管

型号 二极管

名称 二极管

作用 R×1K R×100 判断质量

正向 反向 正向 反向 合格 不合格

操作技能考核表

考核点名称 试室号 批 次

考生名称 学 号 工位号

考核名称2分

考试日期 成绩

实

验

过

程

15

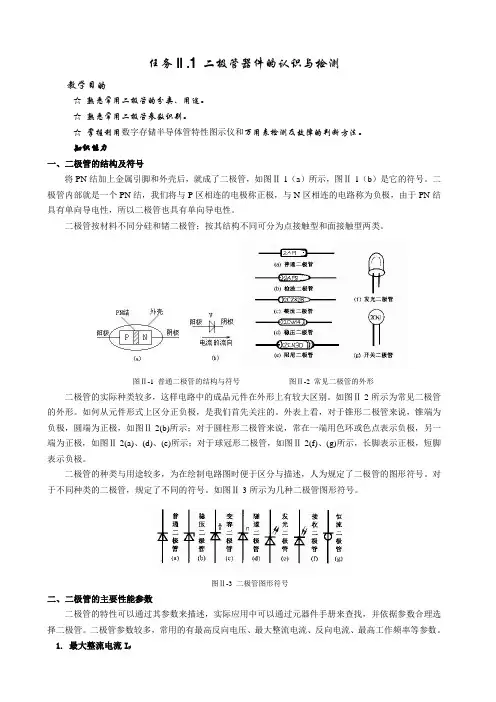

任务Ⅱ.1 二极管器件的认识与检测

教学目的

☆ 熟悉常用二极管的分类、用途。

☆ 熟悉常用二极管参数识别。

☆ 掌握利用数字存储半导体管特性图示仪和万用表检测及故障的判断方法。

知识能力

一、二极管的结构及符号

将PN结加上金属引脚和外壳后，就成了二极管，如图Ⅱ-1（a）所示，图Ⅱ-1（b）是它的符号。二极管内部就是一个PN结，我们将与P区相连的电极称正极，与N区相连的电路称为负极，由于PN结具有单向导电性，所以二极管也具有单向导电性。

二极管按材料不同分硅和锗二极管；按其结构不同可分为点接触型和面接触型两类。

图Ⅱ-1 普通二极管的结构与符号 图Ⅱ-2 常见二极管的外形

二极管的实际种类较多，这样电路中的成品元件在外形上有较大区别。如图Ⅱ-2所示为常见二极管的外形。如何从元件形式上区分正负极，是我们首先关注的。外表上看，对于锥形二极管来说，锥端为负极，圆端为正极，如图Ⅱ-2(b)所示；对于圆柱形二极管来说，常在一端用色环或色点表示负极，另一端为正极，如图Ⅱ-2(a)、(d)、(e)所示；对于球冠形二极管，如图Ⅱ-2(f)、(g)所示，长脚表示正极，短脚表示负极。

二极管的种类与用途较多，为在绘制电路图时便于区分与描述，人为规定了二极管的图形符号。对于不同种类的二极管，规定了不同的符号。如图Ⅱ-3所示为几种二极管图形符号。

图Ⅱ-3 二极管图形符号

二、二极管的主要性能参数

二极管的特性可以通过其参数来描述，实际应用中可以通过元器件手册来查找，并依据参数合理选择二极管。二极管参数较多，常用的有最高反向电压、最大整流电流、反向电流、最高工作频率等参数。

1. 最大整流电流IF 最大整流电流是一项普通参数，指二极管长期运行时允许通过的最大正向平均电流。使用时如果超过这一值，将有可能烧坏二极管。不同二极管的最大整流电流是不同的，例如2CZ56D型最大整流电流为3A，2CZ83D型最大整流电流为0.3A。
