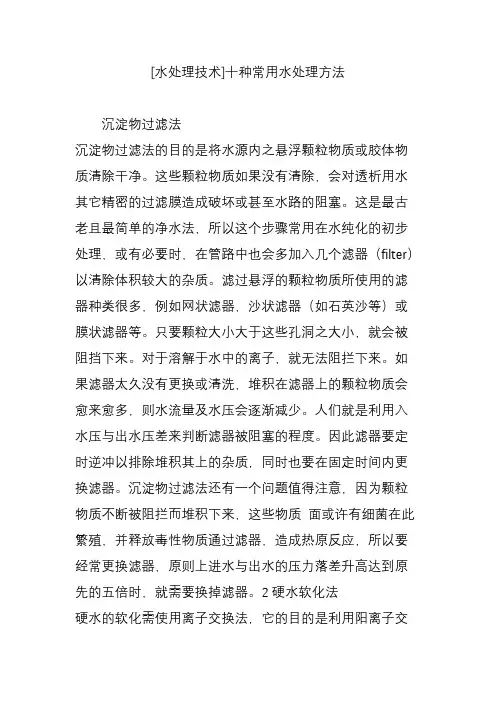

[水处理技术]十种常用水处理方法

沉淀物过滤法

沉淀物过滤法的目的是将水源内之悬浮颗粒物质或胶体物质清除干净。这些颗粒物质如果没有清除，会对透析用水其它精密的过滤膜造成破坏或甚至水路的阻塞。这是最古老且最简单的净水法，所以这个步骤常用在水纯化的初步处理，或有必要时，在管路中也会多加入几个滤器（filter）以清除体积较大的杂质。滤过悬浮的颗粒物质所使用的滤器种类很多，例如网状滤器，沙状滤器（如石英沙等）或膜状滤器等。只要颗粒大小大于这些孔洞之大小，就会被阻挡下来。对于溶解于水中的离子，就无法阻拦下来。如果滤器太久没有更换或清洗，堆积在滤器上的颗粒物质会愈来愈多，则水流量及水压会逐渐减少。人们就是利用入水压与出水压差来判断滤器被阻塞的程度。因此滤器要定时逆冲以排除堆积其上的杂质，同时也要在固定时间内更换滤器。沉淀物过滤法还有一个问题值得注意，因为颗粒物质不断被阻拦而堆积下来，这些物质 面或许有细菌在此繁殖，并释放毒性物质通过滤器，造成热原反应，所以要经常更换滤器，原则上进水与出水的压力落差升高达到原先的五倍时，就需要换掉滤器。2硬水软化法

硬水的软化需使用离子交换法，它的目的是利用阳离子交换树脂以钠离子来交换硬水中的钙与镁离子，以此来降低水源内之钙镁离子的浓度。其软化的反应式如下：Ca2++2Na-EX→Ca-EX2+2Na+1Mg2++2Na-EX→Mg-EX2+2Na+1式中的EX表示离子交换树脂，这些离子交换树脂结合了Ca2+及Mg2+之後，将原本含在其内的Na+离子释放出来。树脂基质（resin matrix）内藏氯化钠，在硬水软化的过程中，钠离子会逐渐被使用耗尽，则交换树脂的软化效果也会逐渐降低，这时需要作还原（regeneration）的工作，也就是每隔固定时间加入特定浓度的盐水，一般是10%，其反应方式如下：Ca-EX2+2Na+ （浓盐水）→

2Na-EX+Ca2+Mg-EX2+2Na+ （浓盐水）→

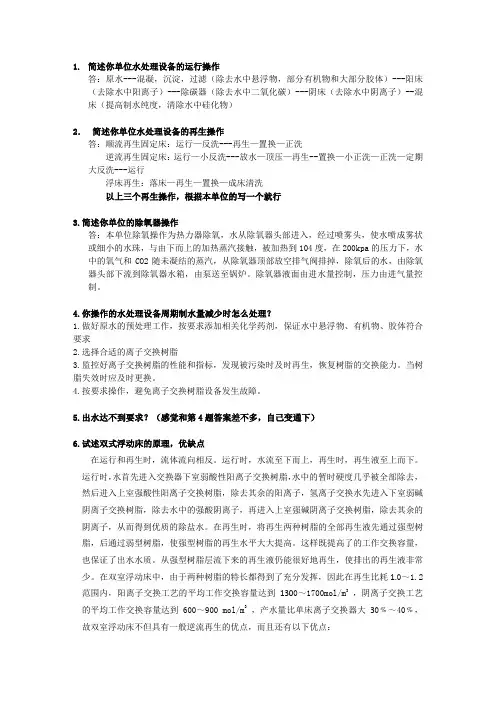

1. 简述你单位水处理设备的运行操作

答：原水---混凝，沉淀，过滤（除去水中悬浮物，部分有机物和大部分胶体）---阳床（去除水中阳离子）---除碳器（除去水中二氧化碳）---阴床（去除水中阴离子）--混床（提高制水纯度，清除水中硅化物）

2． 简述你单位水处理设备的再生操作

答：顺流再生固定床：运行—反洗---再生—置换—正洗

逆流再生固定床：运行—小反洗---放水—顶压—再生--置换—小正洗—正洗—定期大反洗---运行

浮床再生：落床—再生—置换—成床清洗

以上三个再生操作，根据本单位的写一个就行

3.简述你单位的除氧器操作

答：本单位除氧操作为热力器除氧，水从除氧器头部进入，经过喷雾头，使水喷成雾状或细小的水珠，与由下而上的加热蒸汽接触，被加热到104度，在200kpa的压力下，水中的氧气和CO2随未凝结的蒸汽，从除氧器顶部放空排气阀排掉，除氧后的水，由除氧器头部下流到除氧器水箱，由泵送至锅炉。除氧器液面由进水量控制，压力由进气量控制。

4.你操作的水处理设备周期制水量减少时怎么处理？

1.做好原水的预处理工作，按要求添加相关化学药剂，保证水中悬浮物、有机物、胶体符合要求

2.选择合适的离子交换树脂

3.监控好离子交换树脂的性能和指标，发现被污染时及时再生，恢复树脂的交换能力。当树脂失效时应及时更换。

4.按要求操作，避免离子交换树脂设备发生故障。

5.出水达不到要求？（感觉和第4题答案差不多，自己变通下）

6.试述双式浮动床的原理，优缺点

在运行和再生时，流体流向相反。运行时，水流至下而上，再生时，再生液至上而下。运行时，水首先进入交换器下室弱酸性阳离子交换树脂，水中的暂时硬度几乎被全部除去，然后进入上室强酸性阳离子交换树脂，除去其余的阳离子，氢离子交换水先进入下室弱碱阴离子交换树脂，除去水中的强酸阴离子，再进入上室强碱阴离子交换树脂，除去其余的阴离子，从而得到优质的除盐水。在再生时，将再生两种树脂的全部再生液先通过强型树脂，后通过弱型树脂，使强型树脂的再生水平大大提高。这样既提高了的工作交换容量，也保证了出水水质。从强型树脂层流下来的再生液仍能很好地再生，使排出的再生液非常少。在双室浮动床中，由于两种树脂的特长都得到了充分发挥，因此在再生比耗1.0～1.2范围内，阳离子交换工艺的平均工作交换容量达到1300～1700mol/m3 ，阴离子交换工艺的平均工作交换容量达到 600～900 mol/m3 ，产水量比单床离子交换器大30﹪～40﹪，故双室浮动床不但具有一般逆流再生的优点，而且还有以下优点： 1、由于两种树脂完全分割，因而对树脂的真密度和粒径无特殊要求，另外由于把弱型树脂和强型树脂装置在同一设备中，因此节省了设备投资费用，减少了站地面积，同时简化了系统，便于操作，

环境2007级污水处理厂课程设计题目

序号 课程设计题目 参加者（每个题目人数不超过8人） 推荐工艺

1 城市污水处理厂设计

UASB、曝气生物滤池、气浮工艺；

曝气生物滤池、混凝沉淀工艺；

A/O法、延时曝气；A2/O法工艺；

氧化沟法；

二级高速好氧滤池、接触沉淀池；

二级UASB反应器、混凝气浮、缺氧/好氧接触氧化；

UASB、接触氧化、混凝沉淀；

两级接触氧化、微絮凝过滤；

UASB、A/O法；水解（酸化）－曝气、生物滤池

或其他

2 城市污水处理厂设计

3 城市污水处理厂设计

4 生活小区中水回用工程设计

5 某酒精厂生产废水处理厂设计

6 柠檬酸生产废水处理厂设计

7 啤酒生产废水处理厂设计

8 城市生活垃圾填埋场渗滤液处理厂设计

9 三峡库区忠县污水处理工程

10 河北省三河市燕郊污水处理工程 污水处理厂课程设计任务书(1)

一、设计题目

城市污水处理厂设计

二、课程设计的目的与要求

(1) 本设计是水污染控制工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。

(2)依据《课程设计任务书》所提出的资料和要求，学生亲自动手设计一个污水处理厂，主要包括完成设计计算书和设计说明书的编写以及污水处理厂的平面、高程布置图、一个主要构筑物的扩初图和核心构造物的施工图的绘制，以巩固和深化《水处理工程》所学的理论知识，实现由理论与实践结合到技术技能提高的目的。

(3)熟悉国家建设工程的基本设计程序以及与我专业相关的步骤的主要内容和要求。

基本设计程序包括：可行性研究（立项）→初步设计→技术设计→施工设计→施工→竣工验收（有时视工程规模和技术复杂程度将初步设计和技术设计合并为扩大初步设计）。

(4)学习《给水排水工程设计手册》和相关《设计规范》等工具书的应用。

三、设计任务

根据规划和所给的其它原始资料，设计污水处理厂，具体内容包括：
