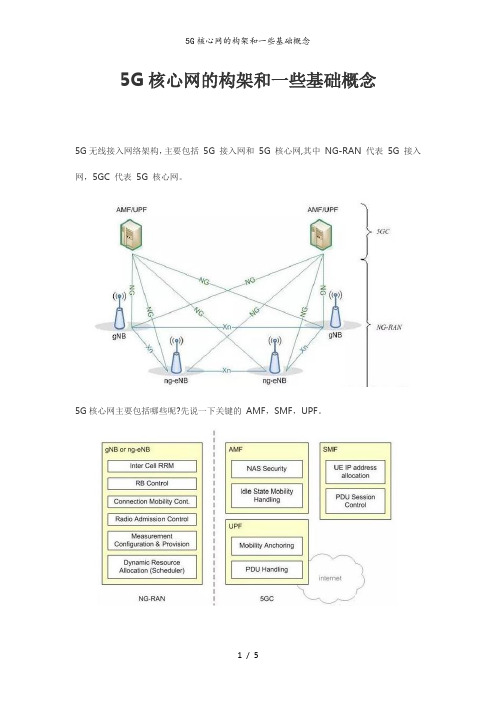

5G核心网的构架和一些基础概念5G无线接入网络架构，主要包括5G 接入网和5G 核心网,其中NG-RAN 代表5G 接入网，5GC 代表5G 核心网。
5G核心网主要包括哪些呢?先说一下关键的AMF，SMF，UPF。
•AMF:全称Access and Mobility Management Function，接入和移动管理功能，终端接入权限和切换等由它来负责。
•SMF：全称Session Management Function，会话管理功能，提供服务连续性,服务的不间断用户体验，包括IP地址和/或锚点变化的情况.•UPF：全称User Plane Function，用户面管理功能，与UPF关联的PDU会话可以由(R）AN节点通过（R)AN和UPF之间的N3接口服务的区域，而无需在其间添加新的UPF或移除/重新—分配UPF.我们看一下5G的系统构架图：AMF/SMF/UPF 处于主体的作用.AMF承载以下主要功能:接入和移动管理功能（AMF）包括以下功能. 在AMF的单个实例中可以支持部分或全部AMF功能：•终止RAN CP接口(N2).•终止NAS（N1）,NAS加密和完整性保护。
•注册管理。
•连接管理.•可达性管理.•流动性管理。
•合法拦截(适用于AMF事件和LI系统的接口）。
•为UE和SMF之间的SM消息提供传输。
•用于路由SM消息的透明代理。
•接入身份验证。
•接入授权.•在UE和SMSF之间提供SMS消息的传输。
•安全锚功能(SEAF）。
•监管服务的定位服务管理。
•为UE和LMF之间以及RAN和LMF之间的位置服务消息提供传输.•用于与EPS互通的EPS 承载ID分配。
•UE移动事件通知。
无论网络功能的数量如何，UE和CN之间的每个接入网络只有一个NAS接口实例，终止于至少实现NAS安全性和移动性管理的网络功能之一。
除了上述AMF的功能之外，AMF还可以包括以下功能以支持非3GPP 接入网络：•支持N2接口与N3IWF. 在该接口上，可以不应用通过3GPP 接入定义的一些信息(例如，3GPP 小区标识)和过程（例如，与切换相关),并且可以应用不适用于3GPP接入的非3GPP 接入特定信息。
（一）核心网基础知识介绍1．什么是核心网核心网即通信网络中处在网络架构中间位置的一系列网元的总称。
目前移动已经建成了一张2G/4G/物联网融合的核心网络，承载移动用户的语音、短信、数据等业务，核心网网络组织结构如下所示：2．电路域基础知识介绍（1）电路域网络结构以MSC POOL为单位组建网络，通过关口局实现与其他运营商的互联互通，2/3/4/5G用户遵照不换号原则，共用HSS/HLR，主要承载窄带语音、短信业务，随着话务量向VOLTE及VOIP迁移，现有电路域承载的话务量逐渐降低，但MSS所承载的物联网业务仍不见减少。
网络结构如下图：（2）电路域主要网元介绍MSS:负责完成信令层面业务的处理，并控制MGW的业务信息。
MGW：完成呼叫接续、越区切换控制、无线信道管理等功能，并产生和存储计费信息。
完成承载控制、媒体流的转换和净荷处理（如编解码、回音抑制、会议桥的建立）等功能。
关口局：GSM网与其它通信网络互通的接口设备，是完成互联互通转接的网关。
HLR：归属位置寄存器。
存储和管理归属移动用户信息，这些信息包括用户信息和位置信息两类，用户信息一般为静态数据，主要有用户的有关号码及用户类别，签约的电信业务、承载业务等。
3. 分组域基础知识介绍（1）分组域网络结构作为数据业务承载的通道，负责2/3/4/5G的数据业务承载，传统网络的MME、SAE-GW、PCRF采用各厂家专用设备，以MME POOL、SAE-GW POOL、PCRF POOL的方式组网。
网络结构如下图：（2）分组域主要网元介绍SGSN ：是GPRS用户接入交换子系统的接入点，主要负责GPRS 用户的接入控制、与HLR协同工作执行GPRS用户的附着、位置更新等移动性管理，以及对GPRS用户的计费等。
GGSN ：是GPRS网与外部分组数据网（如：Internet、企业专用网等）的接口。
GGSN接收移动台发送的数据，选路到相应的外部网络，或接收外部网络的数据，根据其地址选择GPRS网内的传输通道，传给相应的SGSN。
移动通信核心网基础知识培训一、引言移动通信网络是现代通信技术的重要组成部分，为全球数十亿用户提供无线通信服务。
核心网作为移动通信网络的关键部分，负责处理用户通信请求、数据传输、信令控制等功能。
为了帮助大家更好地了解移动通信核心网的基本知识，我们特此举办此次培训。
本培训将从移动通信核心网的概述、架构、关键技术、发展趋势等方面进行详细讲解，旨在提高大家对移动通信核心网的认知水平，为我国移动通信事业的发展贡献力量。
二、移动通信核心网概述1.定义与作用移动通信核心网（MobileCoreNetwork）是指移动通信网络中负责处理用户通信请求、数据传输、信令控制等关键功能的部分。
核心网是移动通信网络的大脑和心脏，负责将用户数据从发送端传输到接收端，并确保通信过程的安全、稳定、高效。
2.发展历程移动通信核心网的发展历程可以分为几个阶段：第一代移动通信网络（1G）采用模拟通信技术，核心网主要实现语音通信功能；第二代移动通信网络（2G）采用数字通信技术，核心网开始支持数据业务；第三代移动通信网络（3G）引入了分组交换技术，核心网支持更高速的数据传输；第四代移动通信网络（4G）采用全IP架构，核心网实现高速、高效的数据传输；第五代移动通信网络（5G）进一步优化核心网架构，支持更高速度、更低时延的通信需求。
三、移动通信核心网架构1.总体架构（1）接入网：负责将用户设备接入移动通信网络，包括基站、控制器等设备。
（2）传输网：负责将接入网与核心网之间的数据进行传输，包括光纤、微波等传输设备。
（3）核心网：负责处理用户通信请求、数据传输、信令控制等功能，包括移动交换中心（MSC）、服务网关（SGSN）、分组数据网关（GGSN）等设备。
（4）支撑系统：为核心网提供运营、维护、管理等功能，包括业务支撑系统（BSS）、运营支撑系统（OSS）等。
2.主要设备与功能（1）移动交换中心（MSC）：负责处理语音通信、短信业务、信令控制等功能。
核心网基础培训随着信息技术的飞速发展，互联网已经成为人们日常生活和社会生产中不可或缺的一部分。
作为互联网的基础设施，核心网扮演着至关重要的角色。
为了提高核心网领域从业人员的专业水平和技能，加强对核心网基础知识的学习和掌握，我公司为相关员工开设了核心网基础培训课程。
本文将着重介绍这一培训课程的内容和意义。
一、培训课程内容1.核心网基础知识介绍本部分将介绍核心网的基本概念、发展历程、结构和功能，让学员对核心网有一个全面的认识，为后续学习打下扎实的基础。
2.核心网三大体系结构介绍核心网的三大体系结构，即无线核心网（CN）、传输核心网（TN）和数据核心网（DN），让学员了解核心网的整体结构和组成部分。
3.核心网各系统功能介绍分别介绍核心网中的HLR（本地家属注册信息库）、VLR（访问家属注册信息库）、MSC （移动交换中心）、SGSN（服务承载子系统节点）、GGSN（网关GPRS支持节点）等各个系统的功能和作用，让学员对核心网各系统有一个清晰的了解。
4.核心网技术标准介绍介绍核心网技术标准，包括GSM标准、CDMA标准、LTE标准等，让学员了解核心网技术的标准化情况和发展趋势。
5.核心网应用场景分析分析核心网在移动通信、物联网、云计算等不同领域的应用场景，让学员了解核心网的实际应用情况。
6.核心网技术发展趋势介绍核心网技术的发展趋势，包括5G技术、网络虚拟化、边缘计算等最新的技术趋势，让学员了解核心网未来的发展方向。
二、培训意义1.提高员工核心网技术水平通过这一培训课程，可以提高员工对核心网的理解和掌握，提高其核心网技术水平和专业能力。
2.增强员工团队合作能力培训课程将以小组讨论、实践操作等形式进行，可以促进团队成员之间的交流和合作，增强团队合作能力。
3.为公司业务发展提供技术支持通过培训，公司员工可以更好地掌握核心网技术，为公司的业务发展提供更好的技术支持。
4.培养员工创新意识培训课程将引导学员了解关注核心网的最新技术趋势和发展方向，培养其创新意识，为公司带来更多的技术创新和发展机会。
核心网：比较概要的说一下核心网大家可以了解核心网的演进、核心网实现过程：核心网的功能主要是提供用户连接、对用户的管理以及对业务完成承载，作为承载网络提供到外部网络的接口。
用户连接的建立包括移动性管理（MM）、呼叫管理（CM）、交换/路由、录音通知（结合智能网业务完成到智能网外围设备的连接关系）等功能。
用户管理包括用户的描述、Qos（加入了对用户业务Qos的描述）、用户通信记录（Accounting）、VHE（与智能网平台的对话提供虚拟居家环境）、安全性（由鉴权中心提供相应的安全性措施包含了对移动业务的安全性管理和对外部网络访问的安全性处理）。
承载连接（Access to）包括到外部的PSTN、外部电路数据网和分组数据网、Internet和Intranets、以及移动自己的SMS服务器等等。
核心网可以提供的基本业务包括移动办公、电子商务、通信、娱乐性业务、旅行和基于位置的服务、遥感业务（Telemetry）－简单消息传递业务（监视控制）等等。
1、核心网络的演进和构成核心网分成电路交换域和分组交换域。
CS域需要的功能部件包括TRAU、MSC等，PS域需要的功能部件包括GGSN、SGSN和其它一些寄存器和服务器。
规范中规定由RNC提供的Iu接口是开放的，在Iu CS域和Iu PS域上的信令和接口都是开放的。
Iu CS域和Iu PS 域上的信令平面都是RANAP协议，称为RANAP-CS和RANAP-PS。
CS域的业务平面对应的是话音，需要完成AMR的速率适配和TRAU的码型转换，而DATA业务无需码型转换直接送往SGSN完成相应功能。
北电网络在实现网络连接过程中引入了无线网关（Wireless Gateway）的概念，无线网关实际是设备的综合节点，在R99版本，CS域TRAU部分需添加新的功能，MSC和SGSN不需发生变化。
从RNC提供的接口是光纤接口，传输的是ATM 信元，话音承载AAL2，数据承载AAL5。
