双轴直线振动筛工作原理

直线振动筛 标准

全文共四篇示例，供读者参考

第一篇示例：

直线振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工、建材、粮食等行业的颗粒物料的筛分工作。它通过振动筛分的方式，可以将不同颗粒大小的物料按要求进行分离，达到粒度分级的效果。直线振动筛具有结构简单、运行稳定、筛分效率高、工作噪音小等特点，已成为各个行业不可或缺的重要设备之一。

一、直线振动筛的工作原理

直线振动筛是由振动电机、筛箱、网架、减振弹簧等组成的筛分设备。振动电机通过激振器的激振，使筛箱产生振动，颗粒物料在振动的作用下不断移动，通过筛网的筛分作用，实现颗粒的分离。振动电机提供了振动力，使颗粒物料在筛箱内进行跳跃运动，从而实现了颗粒物料的筛分和分级。

二、直线振动筛的结构特点

1. 筛箱：筛箱是直线振动筛的主要部件，通常由钢板焊接而成，具有强度高、耐磨性好的特点。

2. 网架：网架是安装在筛箱上的筛网支撑结构，通常由钢丝编织而成，可根据筛分要求选择不同的规格和孔径。 3. 振动电机：振动电机是直线振动筛的动力源，通过产生线性振动，驱动筛箱进行振动，实现颗粒物料的筛分。

4. 减振弹簧：减振弹簧安装在振动电机和筛箱之间，起到减震、减振的作用，保证设备在运行过程中的稳定性和安全性。

5. 操作平台：操作平台上配有操作面板、电气控制箱等设备，方便操作人员进行设备的控制和监控。

三、直线振动筛的应用领域

1. 矿山行业：在矿山的选矿过程中，直线振动筛广泛用于粗筛、细筛、洗筛等工序，对矿石进行筛分和分级。

2. 冶金行业：在冶金工业中，直线振动筛可用于焙烧矿的筛分、炉渣的筛分等工序，提高生产效率。

3. 化工行业：在化工领域，直线振动筛可用于化工原料、颜料、涂料等物料的筛分作业，提高产品质量。

4. 建材行业：在建筑材料行业，直线振动筛可用于水泥、石灰、玻璃等颗粒物料的筛分，满足不同颗粒物料的需求。

振动筛原理及常用计算公式

一、直线振动筛工作原理

振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。饲料行业加工中筛分技术的应用集中在二个方面，一是对原料中的杂质进行清理，二是将原料或产品按粒径进行分级，包括原料杂质清理、破碎摧毁物料分级、制粒前的粉料杂质清理、制粒产品的分级。加工过程中筛分效果的好坏对饲料产品的质量和产量具有相称重要的影响。

振动筛电念头经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一协力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的协力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化功课。具有能耗低、效

率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。

二、常用计算公式

振动筛处理量的计算

常用的经验公式

q=φAq0ρsK1K2K3K4K5K6K7K8

(1)

式中 q——振动筛的处理量，t/h;

A——筛面名义面积，m2;

φ——有效筛分面积系数：单层或多层筛的上层筛面φ=~；双层筛的下层筛面φ=~；

立志当早，存高远

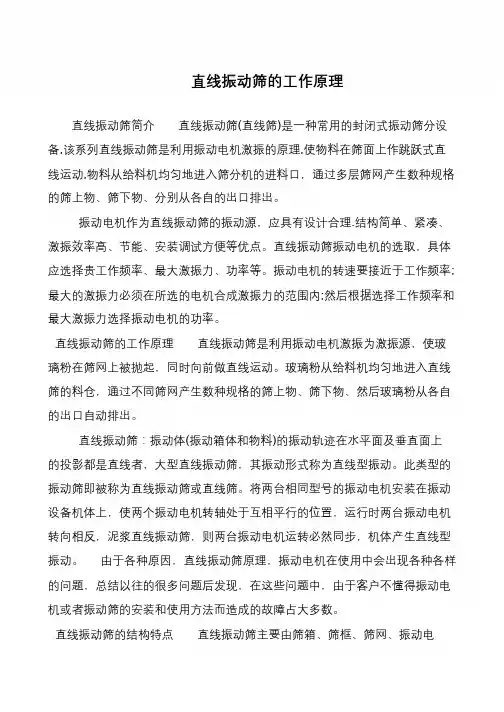

直线振动筛的工作原理

直线振动筛简介 直线振动筛(直线筛)是一种常用的封闭式振动筛分设

备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直

线运动,物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格

的筛上物、筛下物、分别从各自的出口排出。

振动电机作为直线振动筛的振动源，应具有设计合理.结构简单、紧凑、

激振效率高、节能、安装调试方便等优点。直线振动筛振动电机的选取，具体

应选择贵工作频率、最大激振力、功率等。振动电机的转速要接近于工作频率;

最大的激振力必须在所选的电机合成激振力的范围内;然后根据选择工作频率和

最大激振力选择振动电机的功率。

直线振动筛的工作原理 直线振动筛是利用振动电机激振为激振源，使玻

璃粉在筛网上被抛起，同时向前做直线运动。玻璃粉从给料机均匀地进入直线

筛的料仓，通过不同筛网产生数种规格的筛上物、筛下物、然后玻璃粉从各自

的出口自动排出。

直线振动筛：振动体(振动箱体和物料)的振动轨迹在水平面及垂直面上

的投影都是直线者，大型直线振动筛，其振动形式称为直线型振动。此类型的

振动筛即被称为直线振动筛或直线筛。将两台相同型号的振动电机安装在振动

设备机体上，使两个振动电机转轴处于互相平行的位置，运行时两台振动电机

转向相反，泥浆直线振动筛，则两台振动电机运转必然同步，机体产生直线型

振动。 由于各种原因，直线振动筛原理，振动电机在使用中会出现各种各样

的问题，总结以往的很多问题后发现，在这些问题中，由于客户不懂得振动电

机或者振动筛的安装和使用方法而造成的故障占大多数。

直线振动筛的结构特点 直线振动筛主要由筛箱、筛框、筛网、振动电

直线筛振动筛工作原理

直线筛振动筛是一种常用的固体颗粒筛分设备，其工作原理如下：

1. 物料进料：待筛分的物料通过进料口均匀地投入到筛网面的上方。

2. 振动发生器：装有振动发生器的筛箱开始振动，产生水平和垂直方向的振动力。

3. 振动传递：振动力通过振动发生器传递到筛网面，使其产生振动运动。

4. 分层筛分：由于振动的作用，物料在筛网上形成多个层次的颗粒堆积，不同大小的颗粒通过筛网的孔隙分别落入不同的筛分出料口。

5. 出料收集：经过筛分，大颗粒、中颗粒、小颗粒等不同粒径的物料分别从不同的出料口排出，并进行收集和分类。

6. 清洁筛网：筛网上的物料经过一段时间的运行后，可能会形成堆积，需要进行清理，以保持筛分的正常进行。

7. 重复循环：经过筛分后，未通过筛分的物料返回到进料口，重新进行筛选，实现连续的筛分过程。

通过以上原理，直线筛振动筛可以高效地将固体颗粒按照不同粒径进行筛分，并可广泛应用于矿山、冶金、化工、建筑材料等行业的颗粒物料分离和筛选过程中。
