RTK简易操作步骤

RTK（1+1）简易使用手册

ＲＴＫ由两部分组成：基准站部分和移动站部分。其操作步骤是先启动基准站，后进行移动站操作，最后用USB数据线或SD存储卡将所采集的数据传输到微机上。

基准站部分

1）基准站安装

１．在基准站架设点上安置脚架，安装上基座 ，再将基准站主机用连接器安置于基座之上，对中整平（如架在未知点上，则大致整平即可）。

注意：基准站架设点可以架在已知点或未知点上，这两种架法都可以使用，但在校正参数时操作步骤有所差异.

2. 安置发射天线和电台，将发射天线用连接器安置在另一脚架上，将电台挂在脚架的一侧，用发射天线电缆接在电台上，再用电源电缆将主机、电台和蓄电池接好，注意电源的正负极正确（红正黑负）。

注意：主机和电台上的接口都是唯一的，在接线时必须红点对红点，拔出连线接头时一定要捏紧线头部位，不可直接握住连线强行拨出。

2）主机操作

1．打开主机

轻按电源键打开主机，主机开始自动初始化和搜索卫星，当卫星数大于5颗,PDOP值小于3时,基准站会自动启动。主机发射后，电台TX灯开始每秒钟闪1次，表明基准站开始正常工作。

2.打开电台

在打开主机后，打开电台。轻按电台上的“ON/OFF”按钮打开电台.

注意：为了让主机能搜索到多数量卫星和高质量卫星，基准站一般应选在周围视野开阔，避免在截止高度角15度以内有大型建筑物；避免附近有干扰源，如高压线、变压器和发射塔等；不要有大面积水域；为了让基准站差分信号能传播的更远，基准站一般应选在地势较高的位置。

移动站部分

1）移动站安装

将移动站主机接在碳纤对中杆上，并将接收天线接在主机底部，同时将手簿使用托架夹在对中杆的适合位置。

2）主机与手簿操作

1．打开主机

轻按电源键打开主机，主机开始自动初始化和搜索卫星，当达到一定的条件后，主机上的DL指示灯开始１秒钟闪１次（必须在基准站正常发射差分信号的前提下），表明已经收到基准站差分信号。

GPS--RTK简易操作步骤（⽆图版）

GPS—RTK(⼯程之星3.0)简易操作步骤

GPS--RTK由两部分组成：基准站部分和移动站部分。其操作步骤是先启动基准站，后进⾏移动站操做。

⼀、基准站部分

１．将脚架于未知点上，再将基准站固定在脚架上⼤致整平即可，再将电台挂在脚架上。２．接好电源线和发射天线电缆。注意电源的正负极正确（红正⿊负）。

３．打开主机和电台（为开机键），主机开始⾃动初始化和搜索卫星，当卫星数和卫星质量达到要求后，主机上的STA指⽰灯开始快每秒钟闪1次，同时外挂电台上的TX指⽰灯开始每秒钟闪１次。这表明基准站差分信号开始发射，整个基准站部分开始正常⼯作。

注意：为了让主机能搜索到多数量卫星和⾼质量卫星，基准站⼀般应选在周围视野开阔，避免在截⽌⾼度⾓15度以内有⼤型建筑物；为了让基准站差分信号能传播的更远，基准站⼀般应选在地势较⾼的位置。

⼆、移动站部分

１．将移动站主机接在碳纤对中杆上，并将接收天线接在主机底部（如果需要可将⼿簿⽤托架架在对中杆的适合位置）。

２．打开主机，主机开始⾃动初始化和搜索卫星，当达到⼀定的条件后，主机上的STA指⽰灯和DL指⽰灯开始每秒钟闪１次（必须在基准站正常发射差分信号且基准站与移动站电台通道相同的前提下移动站的STA、DL指⽰灯才开始闪烁）。表明已经收到基准站差分信号。这时就可以正常⼯作了。

３．打开⼿簿，双击⼿簿屏幕下⽅的“蓝⽛”图标打开“蓝⽛设备管理器”，点击“扫描设备”，在搜索到的设备中双击需要连接的设备的机⾝号，再双击“串⼝服务”，选择“串⼝前缀”为“COM”，再选择“串⼝号”（默认为“7”），点击“确定”，点击“OK”，启动⼯程之星软件（快速双击EGStar图标），若提⽰“打开端⼝失败”则点击“配置”选择“端⼝设置”将“端⼝”改为和在“蓝⽛设备管理器”中选择的“串⼝号”⼀致后点击“确定”即可。（通过蓝⽛将⼿簿

与GPS主机配对连接完成，第⼀次使⽤设置后只要没更改设置以后使⽤⽆需重新设置）

RTK仪器简单操作步骤

1.设置RTK仪器

a.打开仪器电源。

b.确保连接天线，确保可以接收到卫星信号。

c.确认所有连接是否牢固可靠。

d.在菜单中选择正确的工作模式，例如基站模式或流动站模式。

2.基站设置

a.在菜单中选择基站模式。

b.设置基站的坐标信息。

c.设置基站的高度信息。

d.根据需要，设置其他参数，例如测量间隔、坐标系等。

3.流动站设置

a.在菜单中选择流动站模式。

b.设置流动站的测量信息，例如采样间隔和采样次数。

c.根据需要，设置其他参数，例如坐标系、高程系统等。

4.连接基站和流动站

a.确保基站和流动站之间的无线通信正常工作。

b.在基站和流动站之间建立无线通信连接。

5.开始测量 a.点击菜单中的“开始测量”选项。

b.等待RTK仪器接收到足够的卫星信号，并确定位置。

c.仪器开始进行实时运动定位。

6.数据记录

a.在测量过程中，RTK仪器会记录位置数据。

b.根据需要，可以设置数据采集间隔和持续时间。

7.数据处理与分析

a.将测量数据导入相应的数据处理软件中。

b.根据需要，选择合适的数据处理方法。

c.处理数据，得到位置和时间的高精度结果。

8.数据导出和报告

a.将处理后的数据导出至需要的格式，例如文本文件或GIS文件。

b.根据需要，制作相应的报告或图表展示数据结果。

以上是RTK仪器的简单操作步骤。操作时需要注意精细调整仪器设置，并确保良好的信号接收和无线通信连接，以获得准确的测量结果。另外，在数据处理和分析过程中，也需要选择合适的方法和工具来获得高精度的位置和时间信息。

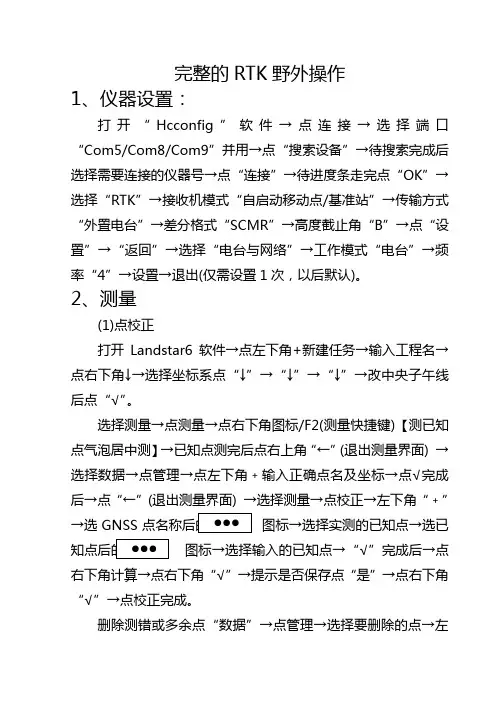

完整的RTK野外操作

1、仪器设置：

打开“Hcconfig”软件→点连接→选择端口

“Com5/Com8/Com9”并用→点“搜索设备”→待搜索完成后选择需要连接的仪器号→点“连接”→待进度条走完点“OK”→选择“RTK”→接收机模式“自启动移动点/基准站”→传输方式“外置电台”→差分格式“SCMR”→高度截止角“B”→点“设置”→“返回”→选择“电台与网络”→工作模式“电台”→频率“4”→设置→退出(仅需设置1次，以后默认)。

2、测量

(1)点校正

打开Landstar6软件→点左下角+新建任务→输入工程名→点右下角↓→选择坐标系点“↓”→“↓”→“↓”→改中央子午线后点“√”。

选择测量→点测量→点右下角图标/F2(测量快捷键)【测已知点气泡居中测】→已知点测完后点右上角“←”(退出测量界面) →选择数据→点管理→点左下角﹢输入正确点名及坐标→点√完成后→点“←”(退出测量界面) →选择测量→点校正→左下角“﹢”→选GNSS点名称后的 图标→选择实测的已知点→选已知点后的 图标→选择输入的已知点→“√”完成后→点右下角计算→点右下角“√”→提示是否保存点“是”→点右下角“√”→点校正完成。

删除测错或多余点“数据”→点管理→选择要删除的点→左●●●

●●● 下角“×”图标→提示是否删除点“是”。

1、点放样：

放样：测量→点放样→左上角 图标→点管理“﹢”→输入放样点的名称坐标→点“√”。

2、线放样：测量→线放样→起点 →“﹢”→输入起点名称坐标→“√”→终点 →“﹢”输入终点名称坐标→“√”→“√”。

导入点：工程→导入→CASS格式→选择导出点类型“测量点”→输入文件名→“√”→连接电脑→选择文件。 ● -------

● -------

● --------

●●●

●●●
