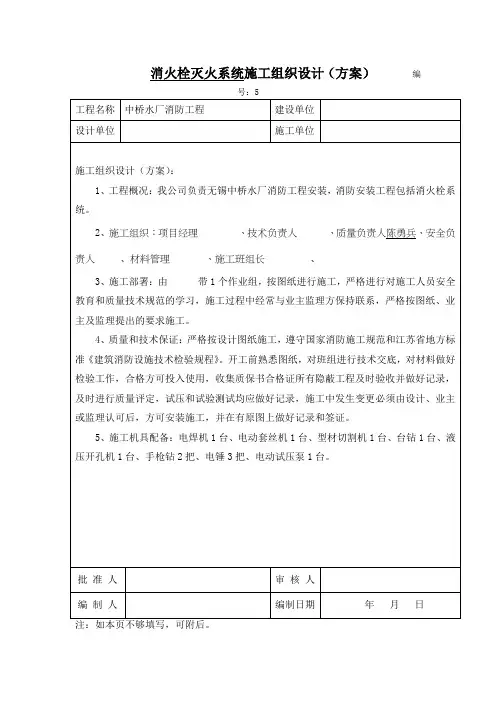

消火栓灭火系统施工组织设计（方案）
编号：5
工程名称 中桥水厂消防工程 建设单位
设计单位 施工单位
施工组织设计（方案）：
1、工程概况：我公司负责无锡中桥水厂消防工程安装，消防安装工程包括消火栓系统。
2、施工组织：项目经理 、技术负责人 、质量负责人陈勇兵、安全负责人 、材料管理 、施工班组长 、
3、施工部署：由 带1个作业组，按图纸进行施工，严格进行对施工人员安全教育和质量技术规范的学习，施工过程中经常与业主监理方保持联系，严格按图纸、业主及监理提出的要求施工。
4、质量和技术保证：严格按设计图纸施工，遵守国家消防施工规范和江苏省地方标准《建筑消防设施技术检验规程》。开工前熟悉图纸，对班组进行技术交底，对材料做好检验工作，合格方可投入使用，收集质保书合格证所有隐蔽工程及时验收并做好记录，及时进行质量评定，试压和试验测试均应做好记录，施工中发生变更必须由设计、业主或监理认可后，方可安装施工，并在有原图上做好记录和签证。
5、施工机具配备：电焊机1台、电动套丝机1台、型材切割机1台、台钻1台、液压开孔机1台、手枪钻2把、电锤3把、电动试压泵1台。
批 准 人 审 核 人
编 制 人 编制日期 年 月 日
注：如本页不够填写，可附后。 第 册第
页

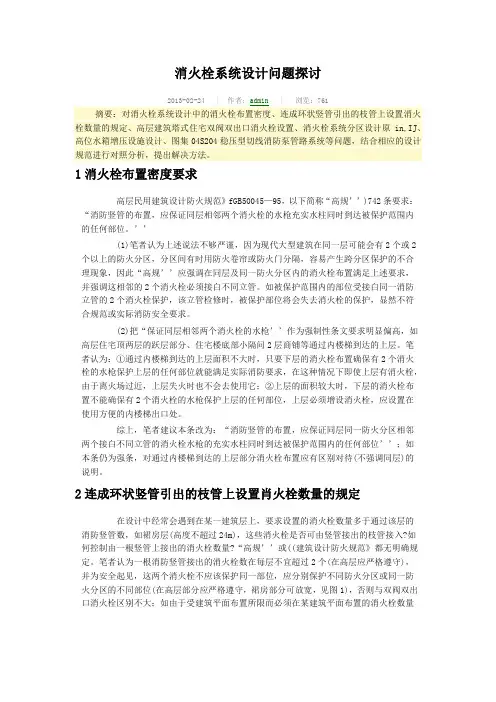

消火栓系统设计问题探讨
2013-02-24 | 作者：admin | 浏览：761
摘要：对消火栓系统设计中的消火栓布置密度、连成环状竖管引出的枝管上设置消火栓数量的规定、高层建筑塔式住宅双阀双出口消火栓设置、消火栓系统分区设计原in,IJ、高位水箱增压设施设计、图集04S204稳压型切线消防泵管路系统等问题，结合相应的设计规范进行对照分析，提出解决方法。
1消火栓布置密度要求
高层民用建筑设计防火规范》fGB50045—95，以下简称“高规’’)742条要求：“消防竖管的布置，应保证同层相邻两个消火栓的水枪充实水柱同时到达被保护范围内的任何部位。’’
(1)笔者认为上述说法不够严谨，因为现代大型建筑在同一层可能会有2个或2个以上的防火分区，分区间有时用防火卷帘或防火门分隔，容易产生跨分区保护的不合理现象，因此“高规’’应强调在同层及同一防火分区内的消火栓布置满足上述要求，并强调这相邻的2个消火栓必须接白不同立管。如被保护范围内的部位受接白同一消防立管的2个消火栓保护，该立管检修时，被保护部位将会失去消火栓的保护，显然不符合规范或实际消防安全要求。
(2)把“保证同层相邻两个消火栓的水枪’’作为强制性条文要求明显偏高，如高层住宅顶两层的跃层部分、住宅楼底部小隔问2层商铺等通过内楼梯到达的上层。笔者认为：①通过内楼梯到达的上层面积不大时，只要下层的消火栓布置确保有2个消火栓的水枪保护上层的任何部位就能满足实际消防要求，在这种情况下即使上层有消火栓，由于离火场过近，上层失火时也不会去使用它；②上层的面积较大时，下层的消火栓布置不能确保有2个消火栓的水枪保护上层的任何部位，上层必须增设消火栓，应设置在使用方便的内楼梯出口处。
综上，笔者建议本条改为：“消防竖管的布置，应保证同层同一防火分区相邻两个接白不同立管的消火栓水枪的充实水柱同时到达被保护范围内的任何部位’’；如本条仍为强条，对通过内楼梯到达的上层部分消火栓布置应有区别对待(不强调同层)的说明。
室外消火栓给水系统
该室外消火栓系统设计流量按小区最不利建筑考虑为30L/s，火灾延续时间2h。该室外消火栓系统采用常高压给水系统，以室外环状给水管为水源，由市政给水管网压直接供水。整个建筑群沿室外环状干道布设地上式ss100室外消火栓，保护半径不大于120米。室外消火栓距路边不大于2米，距建筑外墙不小于5米，室外消火栓布置在小区总平面统一设计。
一、室外消防给水管网的设计
室外消防给水管道可采用高压、临时高压和低压管道。城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。
（一）按水压要求分类
1、高压给水管网。是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。当建筑高度小于等于24m时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m。当建筑物高度大于24m时，应立足于室内消防设备扑救火灾。
2、临时高压给水管网。在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。当城镇、居住区或企事业单位有高层建筑时，可以采用室外和室内均为高压或临时高压的消防给水系统，也可以采用室内为高压或临时高压，而室外为低压的消防给水系统。气压给水装置只能算临时高压消防给水系统。一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。
3、低压给水管网。是指管网内平时水压较低，火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。消防车从低压给水管网消火栓内取水，一是直接用吸水管从消火栓上吸水；二是用水带接上消火栓往消防车水罐内放水。为满足消防车吸水的需要，低压给水管网最不利点处消火栓的压力不应小于0.1mp2。一般城镇和居住区多采用这种管网。
消火栓系统的选择
依据《消防给水及消火栓系统技术规范》GB50974—2014整理编纂
一、市政与室外消火栓的系统选择要求及理由（7.1.1条）：
（一）要求：市政消火栓和建筑室外消火栓应采用湿式消火栓系统。
（二）理由：
湿式消火栓系统管道是充满有压水的系统，高压或临时高压湿式消火栓系统可用来对火场直接灭火，低压系统能够对消防车供水，通过消防车装备对火场进行扑救。
（三）湿式消火栓的优势与防冻措施（同干式系统相比）：
1.没有充水时间，能够迅速出水，有利于扑灭火灾。
2.在寒冷或严寒地区采用湿式消火栓系统应采取防冻措施，如干式地上式室外消火栓或消防水鹤等。
二、室内不同温度条件的消火栓的系统选择要求及理由：
1.室内环境温度不低于4℃，且不高于70℃的场所，应采用湿式室内消火栓系统。（7.1.2条）
2.室内环境温度低于4℃，或高于70℃的场所，宜采用干式消火栓系统。（7.1.3条）
3.室内环境温度经常低于 4℃的场所会使管内充水出现冰冻的危险，高于70℃的场所管内充水汽化加剧有破坏管道及附件的危险，
另外结冰和汽化都会降低管道的供水能力，导致灭火能力的降低或消失，故以此温度作为选择湿式消火栓系统或干式消火栓系统的环境温度条件。三、对于高度不大于27m的建筑的宽限设置要求：
建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时，可设置干式消防竖管、SN65的室内消火栓接口和无止回阀和闸阀的消防水泵接合器。（7.1.4条）
三、严寒、寒冷地区的防冻要求及理由（7.1.5条）：
（一）要求：
严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜采用干式消火栓系统和干式室外消火栓。
（二）理由：
严寒、寒冷等冬季结冰地区城市隧道、桥梁以及其他室外构筑物要求设置消火栓时，在室外极端温度低于 4℃时，因系统管道可能结冰，故宜采用干式消火栓系统，当直接接市政给水管道时可采用室外干式消火栓。
