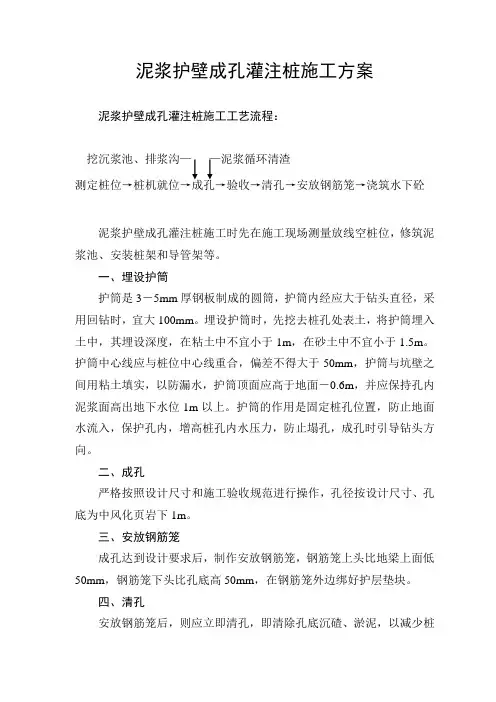

泥浆护壁成孔灌注桩施工方案

泥浆护壁成孔灌注桩施工方案

泥浆护壁成孔灌注桩施工工艺流程：

挖沉浆池、排浆沟— —泥浆循环清渣

测定桩位→桩机就位→成孔→验收→清孔→安放钢筋笼→浇筑水下砼

泥浆护壁成孔灌注桩施工时先在施工现场测量放线空桩位，修筑泥浆池、安装桩架和导管架等。

一、埋设护筒

护筒是3－5mm厚钢板制成的圆筒，护筒内经应大于钻头直径，采用回钻时，宜大100mm。埋设护筒时，先挖去桩孔处表土，将护筒埋入土中，其埋设深度，在粘土中不宜小于1m，在砂土中不宜小于1.5m。护筒中心线应与桩位中心线重合，偏差不得大于50mm，护筒与坑壁之间用粘土填实，以防漏水，护筒顶面应高于地面－0.6m，并应保持孔内泥浆面高出地下水位1m以上。护筒的作用是固定桩孔位置，防止地面水流入，保护孔内，增高桩孔内水压力，防止塌孔，成孔时引导钻头方向。

二、成孔

严格按照设计尺寸和施工验收规范进行操作，孔径按设计尺寸、孔底为中风化页岩下1m。

三、安放钢筋笼

成孔达到设计要求后，制作安放钢筋笼，钢筋笼上头比地梁上面低50mm，钢筋笼下头比孔底高50mm，在钢筋笼外边绑好护层垫块。

四、清孔

安放钢筋笼后，则应立即清孔，即清除孔底沉碴、淤泥，以减少桩基础的沉降量。清孔宜在钢筋笼下放后进行，否则下放钢筋笼时会将孔壁土层刮落，影响清孔效果。清孔起到孔口出清水为止。清孔后，泥浆比重为左右为清孔合格。该法可用于原土造浆的粘土以及制浆的石类和风化岩土层中清孔。

置换法是由新搅拌的泥浆置换孔底泥浆，即用泥浆循环方法清孔。清孔后，泥浆比重应控制在－之间，泥浆取样应选在距孔底－0.5m处，置换法适用于孔壁土质较差的软土、砂土以及粘土中清孔。

清孔是否彻底对泥浆护壁成孔灌注桩的承载力和沉降量影响较大，施工时应严格控制。清孔后，沉渣允许厚度不得大于100mm。

五、浇筑水下混凝土

泥浆护壁成孔灌注桩混凝土的浇筑是在泥浆中进行，故为水下混凝土浇筑。水下混凝土的施工配合比应较设计强度等级提高一级，砼设计强度为C20，实际按C25配制。骨料粒径不宜大于30mm，且不宜大于钢筋最小径距的1/3。采用水泥标号不低于325号，混凝土要有良好的游动性，塌落度宜为16－22cm。混凝土浇筑应在钢筋笼下放到桩孔内后接着浇筑砼，最长时间不能超过2小时之内进行，以防止在钢筋表面形成过厚的泥皮，影响钢筋与混凝土之间的粘结强度。

泥浆护壁成孔灌注桩施工方案

泥浆护壁成孔灌注桩施工工艺流程:

挖沉浆池、排浆沟—.-泥浆循环清渣

测定桩位T桩机就位T成孔T验收T清孔T安放钢筋笼T浇筑水下砼

泥浆护壁成孔灌注桩施工时先在施工现场测量放线空桩位，修筑泥浆池、安装桩架和导管架等.

一、埋设护筒

护筒是3—5mm厚钢板制成的圆筒，护筒内经应大于钻头直径，采用回钻时，宜大100mm。埋设护筒时，先挖去桩孔处表土，将护筒埋入土中，其埋设深度，在粘土中不宜小于1m,在砂土中不宜小于1。5m。护筒中心线应与桩位中心线重合，偏差不得大于50mm，护筒与坑壁之间用粘土填实，以防漏水，护筒顶面应高于地面0.4—0。6m,并应保持孔内泥浆面高出地下水位1m以上.护筒的作用是固定桩孔位置，防止地面水流入，保护孔内，增高桩孔内水压力，防止塌孔，成孔时引导钻头方向.

二、成孔

严格按照设计尺寸和施工验收规范进行操作，孔径按设计尺寸、孔底为中风化页岩下1m.

三、安放钢筋笼

成孔达到设计要求后，制作安放钢筋笼，钢筋笼上头比地梁上面低50mm，钢筋笼下头比孔底高50mm，在钢筋笼外边绑好护层垫块.

四、清孔

安放钢筋笼后，则应立即清孔,即清除孔底沉碴、淤泥，以减少桩基础的沉降量。清孔宜在钢筋笼下放后进行,否则下放钢筋笼时会将孔壁土层刮落，影响清孔效果。清孔起到孔口出清水为止。清孔后，泥浆比重为1。1左右为清孔合格。该法可用于原土造浆的粘土以及制浆的石类和风化岩土层中清孔.

（完整）泥浆护壁成孔灌注桩施工方案置换法是由新搅拌的泥浆置换孔底泥浆,即用泥浆循环方法清孔.清孔后，泥浆比重应控制在1。15—1.25之间，泥浆取样应选在距孔底0.2—0。5m处，置换法适用于孔壁土质较差的软土、砂土以及粘土中清孔。

清孔是否彻底对泥浆护壁成孔灌注桩的承载力和沉降量影响较大，施工时应严格控制。清孔后，沉渣允许厚度不得大于100mm。

五、浇筑水下混凝土泥浆护壁成孔灌注桩混凝土的浇筑是在泥浆中进行，故为水下混凝土浇筑.水下混凝土的施工配合比应较设计强度等级提高一级,砼设计强度为C20,实际按C25配制。骨料粒径不宜大于30mm，且不宜大于钢筋最小径距的1/3。采用水泥标号不低于325号，混凝土要有良好的游动性，塌落度宜为16—22cm。混凝土浇筑应在钢筋笼下放到桩孔内后接着浇筑砼，最长时间不能超过2小时之内进行，以防止在钢筋表面形成过厚的泥皮，影响钢筋与混凝土之间的粘结强度。

第三节 泥浆护壁成孔灌注桩

（一）回旋钻机挖成桩灌注桩施工工艺流程图。如图1。

（二）钻机安装就位：要求地耐力不小于100kPa,履盘座落的位置应平整，坡度不大于3°，避免因场地不平整，产生功率损失及倾斜位移，重心高还易引发安全事故。

（三）拴桩：桩位置确定后，用两根互相垂直的直线相交于桩点，并定出十字控制点，做好标识并妥加保护。

（四）对准桩位：首先调整回旋钻机的桅杆，使之处于铅垂状态，让钻斗或螺旋钻头对正桩位。

（五）埋设护筒：定出十字控制桩后，可采用钻机进行开孔钻进取土，钻至设计深度，进行护筒埋设，护筒宜采用10mm以上厚钢板制作，护筒直径应大于孔径200mm左右，护筒的长度应视地层情况合理选择。护筒顶部应高出地面200mm左右，周围用粘土填埋并夯实，护筒底应座落在稳定的土层上，中心偏差不得大于50mm。测量孔深的水准点，用水准仪将高程引至护筒顶部，并做好记录。

钻机安装就位

栓桩，对正孔位

钻斗或短螺旋钻开孔

提钻，埋设孔口护筒

验护筒

下入长套管 泥浆稳定液配制

孔内注入泥浆稳定液

下入钻斗、钻进

提钻、卸土、铲车运土

钻至设计标高，改用捞砂钻头斗清孔 注入稳定液

下入钻斗钻进套管跟进

验 孔

下钢筋笼 钢筋笼制作

测沉渣

下导管

边灌注边起拔套管

灌注混凝土 二次清孔

控制桩顶标高成桩检验 图1

（六） 泥浆制作：采用现场泥浆搅拌机制作，宜先加水并计算体积，在搅拌下加入规定的膨润土，纯碱以溶液的方式在搅拌下徐徐加入，搅拌时间一般不少于3min，必要时还可加入其他外加剂如增粘降失水剂、重晶石粉增大泥浆比重，锯末、棉子等防止漏浆。制备泥浆的性能指标如下表。

制备泥浆性能指标

项 目 性能指标 检验方法

比 重 1.04～1.18 泥浆比重计

粘 度 18～25s 500/700漏斗法

固相含量 6%～8%

胶 体 率 ＞95%

表C3—6—21

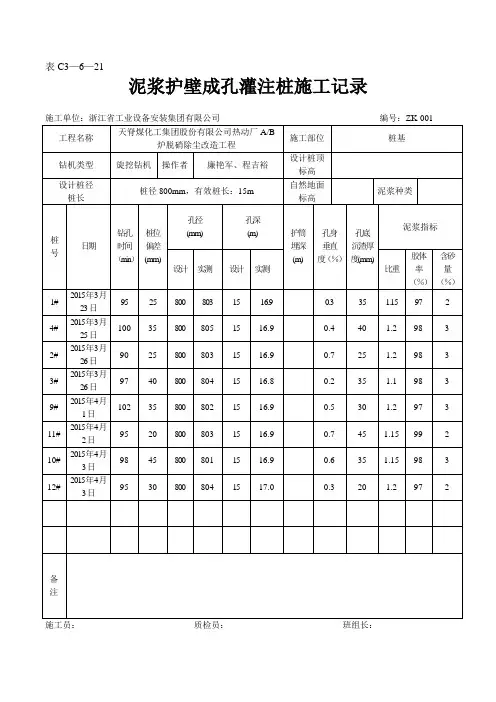

泥浆护壁成孔灌注桩施工记录

施工单位：浙江省工业设备安装集团有限公司 编号：ZK-001

施工员： 质检员： 班组长： 工程名称 天脊煤化工集团股份有限公司热动厂A/B炉脱硝除尘改造工程 施工部位 桩基

钻机类型 旋挖钻机 操作者 廉艳军、程吉裕 设计桩顶标高

设计桩径

桩长 桩径800mm，有效桩长：15m 自然地面标高 泥浆种类

桩

号 日期 钻孔

时间

（min） 桩位偏差

(mm) 孔径

(mm) 孔深

(m) 护筒

埋深

(m) 孔身

垂直

度（％） 孔底

沉渣厚

度(mm) 泥浆指标

设计 实测 设计 实测 比重 胶体率

（％） 含砂量

（％）

1# 2015年3月23日 95 25 800 803 15 16.9 0.3 35 1.15 97 2

4# 2015年3月25日 100 35 800 805 15 16.9 0.4 40 1.2 98 3

2# 2015年3月26日 90 25 800 803 15 16.9 0.7 25 1.2 98 3

3# 2015年3月26日 97 40 800 804 15 16.8 0.2 35 1.1 98 3

9# 2015年4月1日 102 35 800 802 15 16.9 0.5 30 1.2 97 3

11# 2015年4月2日 95 20 800 803 15 16.9 0.7 45 1.15 99 2

10# 2015年4月3日 98 45 800 801 15 16.9 0.6 35 1.15 98 3

12# 2015年4月3日 95 30 800 804 15 17.0 0.3 20 1.2 97 2

备

注

表C3—6—21
