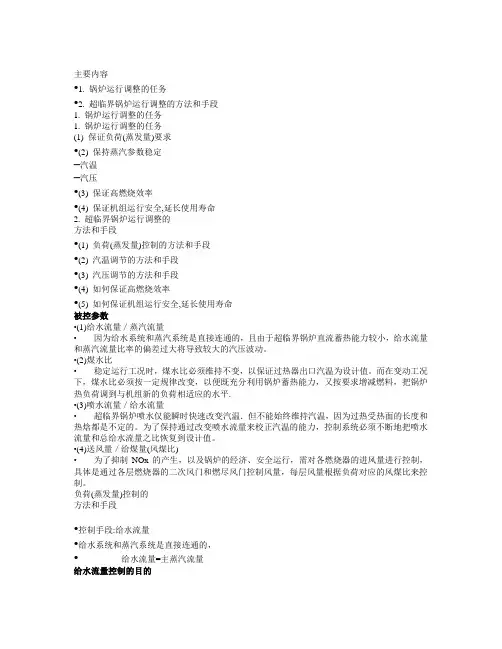

主要内容
•1. 锅炉运行调整的任务
•2. 超临界锅炉运行调整的方法和手段
1. 锅炉运行调整的任务
1. 锅炉运行调整的任务
(1) 保证负荷(蒸发量)要求
•(2) 保持蒸汽参数稳定
–汽温
–汽压
•(3) 保证高燃烧效率
•(4) 保证机组运行安全,延长使用寿命
2. 超临界锅炉运行调整的
方法和手段
•(1) 负荷(蒸发量)控制的方法和手段
•(2) 汽温调节的方法和手段
•(3) 汽压调节的方法和手段
•(4) 如何保证高燃烧效率
•(5) 如何保证机组运行安全,延长使用寿命
被控参数
•(1)给水流量／蒸汽流量
• 因为给水系统和蒸汽系统是直接连通的，且由于超临界锅炉直流蓄热能力较小，给水流量和蒸汽流量比率的偏差过大将导致较大的汽压波动。
•(2)煤水比
• 稳定运行工况时，煤水比必须维持不变，以保证过热器出口汽温为设计值。而在变动工况下，煤水比必须按一定规律改变，以便既充分利用锅炉蓄热能力，又按要求增减燃料，把锅炉热负荷调到与机组新的负荷相适应的水平.
•(3)喷水流量／给水流量
• 超临界锅炉喷水仅能瞬时快速改变汽温．但不能始终维持汽温，因为过热受热面的长度和热焓都是不定的。为了保持通过改变喷水流量来校正汽温的能力，控制系统必须不断地把喷水流量和总给水流量之比恢复到设计值。
•(4)送风量／给煤量(风煤比)
• 为了抑制NOx的产生，以及锅炉的经济、安全运行，需对各燃烧器的进风量进行控制，具体是通过各层燃烧器的二次风门和燃尽风门控制风量，每层风量根据负荷对应的风煤比来控制。
负荷(蒸发量)控制的
方法和手段
•控制手段:给水流量
•给水系统和蒸汽系统是直接连通的，
• 给水流量=主蒸汽流量
给水流量控制的目的 •为了使锅炉过热器出口蒸汽温度达到期望值，锅炉给水流量控制系统负责向锅炉给水泵发出流量需求信号，使进入锅炉的给水量与锅炉的燃烧率相匹配。当与锅炉启动系统配合时，在锅炉启动和低负荷运行期间，给水流量控制系统也负责维持炉膛水冷壁管中的流量不低于最小流量值。
1
燃烧调试指南目录
➢ 说明
➢ 煤粉细度
➢ 配风
➢ 燃烧系统
➢ 燃烬风系统
➢ 炉膛上部工况
➢ 测试
说明：此指南是针对特定煤种燃烧给出的一般性总结。
说明：此指导书中的操作方法仅供参考之用，实际应用还需结合特定合同规范要求进行调整。
说明：
此指南主要讨论燃烧调整的准则，实际调整步骤由机组实际运行情况决定。
系统燃烧的基本要素：
1) 燃料
2) 空气
3) 水（蒸汽）
燃料和空气决定燃烧性能，而水蒸汽则是为汽轮机提供能量的媒介。
燃料：
合适的燃烧是基于适当细度的煤粉进入炉膛燃烧。 2 磨煤机应该经常进行例行检查以确保煤粉细度符合设计要求。
下表是煤粉细度设计的实例，基于不同合同要求的设计结果是不同的。
设计工况
煤粉细度 所有磨煤机平均值
200目通过率 85%
100目通过率 95%
50目通过率 99．80%
每台磨煤机实际磨出的煤粉尺寸需要进行测量并将测量值进行如下表所示的对比处理。
为了获得良好的燃烧效果，混合煤粉的细度指数值应该小于0。 3 4
上面是关于煤粉细度要求的一个实例，在进行下一步调试之前应进行校正。 5
用上述细度的煤粉，机组的燃烧性能会很差，煤粉细度指数越大，燃烧性能就越差。
煤粉细度必须进行测量，校正以确保煤粉细度指数值小于0，对于煤粉细度指数值每月至少应该进行一次测试，在出现明显的煤种变化时也应该进行测试。 6
7
8
9
100目和200目的煤粉比小于200目的煤粉需要更长的燃烬时间。
小于200目的煤粉含量决定了机组能被调到多好的运行效果。 10
为了得到合适细度的煤粉，磨煤机必须进行正确的设置并保持。
制粉系统设置实例：
1) 所有机械装置按照说明书进行设定；
2) 送风量测量； 11 3) 性能曲线测试和设定；
4) 在给煤机速度在25%~100%之间进行煤粉细度测试。
确定良好燃烧性能的第一步就是确保送入炉膛的煤粉细度合适。
超超临界机组电厂工作原理
超超临界机组电厂是目前较为先进的发电设备之一，其工作原理是通过高温高压的超超临界蒸汽来推动涡轮机发电。本文将详细介绍超超临界机组电厂的工作原理。
一、超超临界机组电厂的基本结构
超超临界机组电厂由锅炉、涡轮机和发电机组成。锅炉是超超临界机组电厂的核心设备，其主要作用是将化石燃料燃烧产生的热能转化为蒸汽能量。涡轮机是将蒸汽能量转化为机械能的装置，而发电机则将机械能转化为电能。
二、超超临界机组电厂的工作过程
1. 燃烧过程：超超临界机组电厂使用化石燃料进行燃烧，常见的燃料有煤炭、石油和天然气等。在锅炉内，燃料与空气进行充分混合后点燃，产生高温高压的燃烧气体。
2. 蒸汽循环过程：燃烧气体进入锅炉后，与锅炉内的水进行热交换，使水转化为蒸汽。蒸汽经过凝汽器冷却后重新变为水，然后再次被泵送入锅炉中进行加热，形成循环。
3. 涡轮发电过程：高温高压的蒸汽通过管道输送到涡轮机中，蒸汽的能量转化为旋转能量，推动涡轮机转动。涡轮机通过轴连接发电机，使发电机也开始旋转，将机械能转化为电能。
4. 电能输出：发电机将机械能转化为电能，通过变压器将电能升压后送入电网中，供电给用户使用。
三、超超临界机组电厂的特点
1. 高效节能：超超临界机组电厂利用高温高压的蒸汽进行发电，能够提高发电效率，减少燃料消耗，从而达到节能减排的目的。
2. 减少污染物排放：超超临界机组电厂采用先进的燃烧技术和脱硫、脱硝、除尘等设施，能够有效减少污染物的排放，对环境友好。
3. 资源可再生：超超临界机组电厂不仅可以利用传统的化石燃料，还可以利用生物质等可再生能源进行发电，具有较好的资源可持续性。
4. 响应速度快：超超临界机组电厂由于采用了先进的控制系统，具有响应速度快的特点，能够适应电力系统对频率和负荷的快速变化。
四、超超临界机组电厂的未来发展
超超临界机组电厂作为一种高效节能、环保的发电设备，具有广阔的发展前景。未来，随着科技的进步和能源的需求增长，超超临界机组电厂将会进一步提高发电效率，减少污染物排放，并不断探索新的可再生能源利用方式。
超超临界直流锅炉汽水流程工作原理
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
超超临界直流锅炉是一种高效节能的热力发电设备，其汽水流程工作原理是实现能量转换的关键。本文将详细介绍超超临界直流锅炉汽水流程的工作原理。
