帧同步原理和方法

帧同步电路实验报告一、实验目的本次实验旨在理解帧同步的原理以及如何设计和实现一个简单的帧同步电路。

二、实验原理帧同步是指在数据传输过程中，接收方能够准确识别出每一个帧的起始点和终止点，确保数据的传输正确和完整。

帧同步电路一般由以下几个部分组成：1. 帧起始检测：通过检测数据信号的起始标志位，判断帧的开始位置。

2. 帧结束检测：通过判断数据信号的终止标志位，确定帧的结束位置。

3. 数据缓存：用于存储接收到的数据，以便后续的处理。

4. 同步信号生成：根据接收到的帧同步信号，生成同步信号，确保数据的同步传输。

三、实验器材1. FPGA开发板2. 电脑3. JTAG下载线四、实验步骤1. 首先，根据实验原理，设计帧同步电路的框图。

确定所需的功能模块和信号连接方式。

2. 在FPGA开发板上搭建电路，连接各个功能模块和信号线。

3. 使用Verilog HDL或者VHDL语言编写帧同步电路的代码，并进行仿真验证。

4. 将代码下载到FPGA开发板上，并进行实际测试。

五、实验结果与分析经过实验，我们成功实现了一个简单的帧同步电路。

通过测试，我们发现帧同步电路能够准确识别每一个帧的起始和终止位置，并将数据正确地传输到后续的处理模块。

同时，我们还注意到帧同步电路的设计需要考虑以下几个方面：1. 起始和终止标志位的选择：在设计帧同步电路时，需要选择适合具体应用场景的起始和终止标志位，以确保准确识别。

2. 帧同步信号的生成：帧同步电路需要根据接收到的帧同步信号生成同步信号，确保数据的同步传输。

生成同步信号需要考虑时序问题，以确保正确性和稳定性。

3. 数据缓存：帧同步电路需要使用缓存存储接收到的数据。

缓存的设计需要考虑数据的容量和访问速度，以满足实际需求。

六、实验总结通过本次实验，我们深入了解了帧同步电路的原理和设计方法。

帧同步电路在数据传输中起着重要的作用，能够确保数据的正确和完整。

在实际应用中，帧同步电路的设计需要根据具体需求进行调整和优化，以提高数据传输的效率和可靠性。

5G通信系统的帧同步技术研究随着移动通信技术的快速发展，5G通信系统已成为近年来的热门话题。

作为下一代移动通信网络，5G通信系统不仅具备高速率、低时延等优势，还能为各行各业提供更多创新和发展机会。

而其中的帧同步技术则成为5G 通信系统关键的技术之一。

本文将就5G通信系统的帧同步技术进行研究，从技术原理、应用领域以及挑战和前景等方面进行详细探讨。

首先，我们将介绍帧同步技术的技术原理。

帧同步技术是指通过在传输信号中的帧边界位置上进行同步，确保接收方能够准确解析并恢复发送方传输的信息。

在5G通信系统中，帧同步技术应用于对时延要求严苛的场景，如虚拟现实、物联网和无人驾驶等技术领域。

为了保证帧同步的准确性，5G 通信系统采用了多个同步信号和控制信号，如Primary Sync Signal (PSS) 和Secondary Sync Signal (SSS) 等。

通过这些同步信号，接收方能够与发送方进行同步，并在正确的时间位置接收到传输的数据。

其次，我们将探讨帧同步技术的应用领域。

随着5G通信系统的发展，帧同步技术将在各个领域得到广泛应用。

在虚拟现实方面，帧同步技术可以提供低时延和高精度的同步，确保用户能够流畅地体验虚拟环境。

在物联网应用方面，帧同步技术可以保证传感器和设备之间的同步，提供高效和可靠的数据传输。

在无人驾驶领域，帧同步技术的应用可以实现车辆与环境的高精度同步，为智能交通系统的安全和稳定提供保障。

除此之外，帧同步技术还可以应用于医疗、工业自动化、智能城市等众多领域。

然而，帧同步技术的研究也面临着一些挑战。

首先，由于5G通信系统的高频和大带宽特性，噪声和多径效应会对信号传输造成干扰，这会导致帧同步的准确性下降。

其次，5G通信系统需要支持大规模的容量和密集的连接，这对帧同步技术的实时性和可靠性提出了更高的要求。

此外，不同的应用场景对帧同步技术的精度和容忍度也有不同的需求，在设计和实现时需要考虑这些因素。

通信原理帧同步同步通信是一种连续串行传送数据的通信方式，一次通信只传送一帧信息。

这里的信息帧与异步通信中的字符帧不同，通常含有若干个数据字符。

同步传输时，一个信息帧中包含许多字符，每个信息帧用同步字符作为开始，一般将同步字符和空字符用同一个代码。

在整个系统中，由一个统一的时钟控制发送端的发送和空字符用同一个代码。

接收端当然是应该能识别同步字符的，当检测到有一串数位和同步字符相匹配时，就认为开始一个信息帧，于是，把此后的数位作为实际传输信息来处理。

同步通信协议：1.面向字符的同步协议(IBM的BSC协议)BSC协议规定了10个特殊字符(称为控制字符)作为信息传输的标志。

其格式为SYN SOH 标题STX 数据块ETB/ETX 块校验SYN：同步字符(Synchronous character)，每帧可加1个(单同步)或2个(双同步)同步字符。

SOH：标题开始(Start of Header)。

标题：Header，包含源地址(发送方地址)、目的地址(接收方地址)、路由指示。

STX：正文开始(Start of Text)。

数据块：正文(Text)，由多个字符组成。

ETB:块传输结束(end of transmission block)，标识本数据块结束。

ETX：全文结束(end of text)，(全文分为若干块传输)。

块校验：对从SOH开始，直到ETB/ETX字段的检验码。

2.面向bit的同步协议(ISO的HDLC)一帧信息可以是任意位，用位组合标识帧的开始和结束。

F场：标志场;作为一帧的开始和结束，标志字符为8位，01111110。

A场：地址场，规定接收方地址，可为8的整倍位。

接收方检查每个地址字节的第1位，如果为"0"，则后边跟着另一个地址字节。

若为"1"，则该字节为最后一个地址字节。

C场：控制场。

指示信息场的类型，8位或16位。

若第1字节的第1位为0，则还有第2个字节也是控制场。

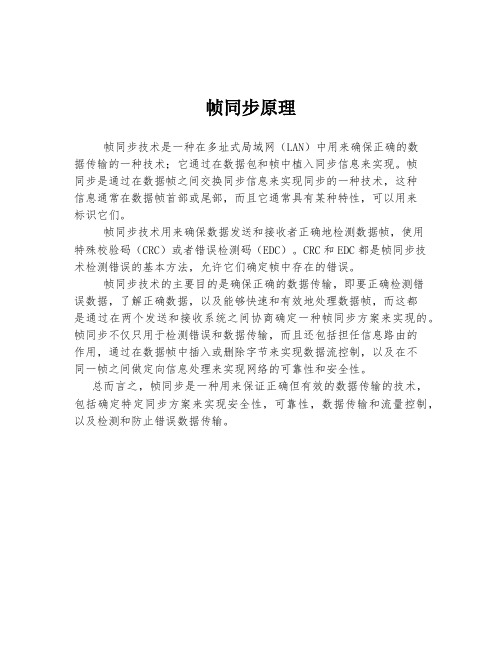

帧同步原理
帧同步技术是一种在多址式局域网（LAN）中用来确保正确的数
据传输的一种技术；它通过在数据包和帧中植入同步信息来实现。

帧
同步是通过在数据帧之间交换同步信息来实现同步的一种技术，这种
信息通常在数据帧首部或尾部，而且它通常具有某种特性，可以用来
标识它们。

帧同步技术用来确保数据发送和接收者正确地检测数据帧，使用
特殊校验码（CRC）或者错误检测码（EDC）。

CRC和EDC都是帧同步技术检测错误的基本方法，允许它们确定帧中存在的错误。

帧同步技术的主要目的是确保正确的数据传输，即要正确检测错
误数据，了解正确数据，以及能够快速和有效地处理数据帧，而这都
是通过在两个发送和接收系统之间协商确定一种帧同步方案来实现的。

帧同步不仅只用于检测错误和数据传输，而且还包括担任信息路由的
作用，通过在数据帧中插入或删除字节来实现数据流控制，以及在不
同一帧之间做定向信息处理来实现网络的可靠性和安全性。

总而言之，帧同步是一种用来保证正确但有效的数据传输的技术，包括确定特定同步方案来实现安全性，可靠性，数据传输和流量控制，以及检测和防止错误数据传输。

实验六 帧同步一、实验目的1.掌握集中插入式帧同步码识别器工作原理。

2.掌握同步保护原理。

3.掌握假同步、漏同步、捕捉态〔失步态〕、维持态〔同步态〕概念。

二、实验原理在时分复用通信系统中，为了正确地传输信息，必须在信息码流中插入一定数量的帧同步码。

帧同步码可以集中插入，也可以分散插入。

本实验系统中帧同步码为7位巴克码，集中插入到每帧的第2至第8个码元位置上。

帧同步模块的原理框图如图6-1所示。

本模块使用+5v 电压。

从总体上看，本模块可分为巴克码识别器及同步保护两部分。

巴克码识别器包括移位寄存器、相加器和判决器，图6-1中的其余部分完成同步保护功能。

移位寄存器由两片74175组成，移位时钟信号是位同步信号。

当7位巴克码全部进入移位寄存器时，U50的4321,,,Q Q Q Q 及U51的432,,Q Q Q 都为1，它们输入到相加器U52的数据输入端D0~D6,U52的输出端Y0、Y1、Y2都为1，表示输入端为7个l 。

假设100012 Y Y Y 时，表示输入端有4个l ，依此类推，012Y Y Y 的不同状态表示了U52输入端为1的个数。

判决器U53有6个输入端。

IN2、IN1、IN0分别与U52的Y2、Y1、Y0相连，L2、L1、L0与判决门限控制电压相连，L2、L1已设置为1，而L0由同步保护部分控制，可能为1也可能为0。

在帧同步模块电路中有三个发光三极管指示灯P1、P2、P3与判决门限控制电压相对应，即从左到右与L2、L1、L0一一对应，灯亮对应1，灯熄对应0。

判决电平测试点TH 就是L0信号，它与最右边的指示灯P3状态相对应。

当L2L1L0=111时门限为7 ,三个灯全亮，TH 为高电平；当L2L1L0=110时门限为6，P1和P2亮，而P3熄，TH 为低电平。

当U52输入端为l 的个数〔即U53的IN2 IN1 IN0〕大于或等于判决门限于L2L1L0，识别器就会输出一个脉冲信号。

浅谈帧同步机原理及在电视播出中的应用帧同步机是一种用于实现帧同步的设备，其作用是平衡输入和输出视频信号的帧率差异，使之保持稳定。

帧同步机主要由时钟源、时钟清除电路、时钟再生电路和时钟峰均保持电路组成，通过这些电路的协同工作，可实现输入与输出间的帧同步。

帧同步机的工作原理是将输入信号的时钟源送入时钟清除电路，进行初步处理，然后送入时钟再生电路。

时钟再生电路通过对输入时钟信号进行再生和同步，以消除输入信号的时钟抖动、漂移和延迟，从而保证输出信号的稳定性和精确性。

同时，时钟再生电路还可以根据需要调节输入和输出的帧率，以适应不同的应用场景。

在电视播出中，帧同步机起到了重要的作用。

由于不同视频源之间的帧率往往存在差异，如果不进行同步处理，就会导致视频信号的抖动、画面撕裂、卡顿等问题，从而影响观看体验。

帧同步机通过调整输出信号的帧率和时钟，使得各个视频源的帧率保持一致，从而确保视频信号的平滑过渡和稳定输出。

帧同步机在电视播出中的应用主要体现在以下几个方面：1.多路视频信号的切换：在电视台的直播节目中，经常要对多个信号源进行切换，如广告、新闻、电视剧等。

这些不同的信号源往往有着不同的帧率，为了保证切换时的画面平滑过渡，需要使用帧同步机对各个信号源进行同步处理。

2.时钟峰均保持：在电视播出中，往往需要对多个摄像机的视频信号进行混合，以实现画面的切换和转场效果。

由于各个摄像机的输出信号存在时钟差异，为了确保切换时画面的连贯性，帧同步机可以通过时钟峰均保持功能，对信号进行统一的时钟控制，从而避免画面的抖动和不连贯。

3.提供稳定的输出信号：在电视播出中，观众要求视频信号的质量达到一定的标准，如不出现卡顿、画面撕裂等现象。

帧同步机可以通过时钟清除和时钟再生功能，消除输入信号的时钟抖动和延迟，从而保证输出信号的稳定性和精确性，提供高质量的视频体验。

总之，帧同步机是实现帧同步的关键设备，在电视播出中具有重要的应用价值。

通过对输入信号的处理和时钟控制，帧同步机能够确保多个视频源之间的帧率保持一致，消除信号的抖动和延迟，提供稳定的输出信号。

unity 帧同步原理-概述说明以及解释1.引言1.1 概述在Unity游戏开发中，帧同步是一项重要的技术，它可以确保多个玩家在游戏中的操作保持同步。

尤其是在多人在线游戏中，帧同步是实现多人协作和对战的基础。

帧同步可以理解为每隔一定时间进行一次同步操作，将玩家的操作指令以及游戏状态发送给其他玩家，保证所有玩家在同一时刻看到的游戏画面是一致的。

这样可以避免因为网络延迟或玩家输入不同步而导致的游戏体验问题。

在Unity中，帧同步通过客户端和服务器的配合实现。

客户端负责接收玩家输入，处理游戏逻辑，并将操作指令发送给服务器。

服务器收到操作指令后，根据一定的算法进行逻辑同步，然后将同步后的游戏状态发送给所有客户端。

客户端再根据服务器发送的游戏状态进行渲染，以保证所有玩家在同一时刻看到的游戏画面是一致的。

帧同步原理的核心在于时间的同步和游戏状态的同步。

通过时间的同步，可以确保所有客户端在同一帧内进行游戏逻辑处理，以保证游戏的公平性。

而通过游戏状态的同步，可以让所有客户端看到的游戏画面保持一致，以提供良好的游戏体验。

帧同步原理在Unity中的应用非常广泛。

无论是多人协作游戏还是多人对战游戏，帧同步都可以确保所有玩家以相同的游戏逻辑进行操作，避免因为网络延迟或玩家输入不同步而导致的不公平问题。

同时，帧同步也可以降低网络带宽的消耗，提高游戏性能。

然而，帧同步原理也存在一些优缺点。

其中，最主要的优点是保证了游戏的公平性和一致性。

而缺点则是帧同步会增加服务器的负载压力，并对网络延迟要求较高。

因此，在设计帧同步系统时需要密切关注服务器性能和网络状况，以提供良好的游戏体验。

1.2 文章结构本文将分为三个主要部分进行讲解，以便读者能够更好地理解Unity 帧同步原理。

第一部分是引言部分，它包括概述、文章结构和目的。

在概述中，将简要介绍Unity帧同步原理的基本概念和作用。

文章结构部分将详细说明本文的目录结构，便于读者快速了解文章的组织方式。

多路视频传输中的帧同步技术研究随着数字化时代的到来，视听娱乐需求不断增长。

现在我们可以在各种平台上随时随地观看影视剧、综艺节目、体育赛事等视频内容，这些视频内容需要多路传输才能到达用户手中。

在这个过程中，帧同步技术起着至关重要的作用，相信很多人对于这个技术还不够了解。

本文将从多路视频传输的角度，对帧同步技术进行详细探讨。

一、多路视频传输及其现状多路视频传输指的是将多个视频信号同时传输到一个接收器上，并拼接成一个完整的画面。

为了满足用户对于高清、高帧率视频的需求，近年来多路视频传输技术得到了广泛的应用。

目前常见的多路视频传输应用主要有两种，一种是利用多个独立的传输通道将视频信号传输到接收器上，然后在接收器上进行拼接；另一种是采用网络传输的方式，将多个视频信号通过网络传输到接收器上并进行拼接。

不过，多路视频传输的应用仍存在一些问题。

例如，在多个视频信号同时传输过程中，可能会出现一些传输误差导致画面不同步或者丢帧现象。

为了保证多路视频传输的稳定性和流畅性，需要采用帧同步技术来解决这些问题。

下面我们将着重介绍帧同步技术在多路视频传输中的应用。

二、帧同步技术的基本原理帧同步技术是指在数据传输过程中根据数据间的时间戳对每个数据帧进行排序，以保证数据的正确性和相互之间的同步。

具体地说，帧同步技术需要保证发送端和接收端在发送和接收数据时具有相同的时间标准，并在传输过程中对数据进行编号或者添加时间戳标签。

接收端通过这些编号或时间戳标签来确定每个数据包的排序和处理顺序，从而使得各个数据包能够在正确的时间点上播放。

三、多路视频传输中的帧同步技术在多路视频传输中，帧同步技术主要应用于同步多个视频信号的传输和播放，保证视频播放时不会出现卡顿或者缺帧现象。

下面我们将从传输及接收两方面对多路视频传输中的帧同步技术进行详细探讨。

1. 传输同步在传输过程中，需要对每个数据包添加时间戳标签，以保证数据的传输顺序和正确性。

在多个信号同时传输的情况下，需要将每个信号的时间标准统一，以保证各个信号之间的同步性。

时分复用及帧同步2.1.1 时分复用/解复用（TDM ）实验一、实验目的 1. 掌握时分多路复用的概念 2. 了解本实验中时分复用的组成结构二、实验仪器1. RZ9681实验平台2. 实验模块： ∙ 主控模块∙ 基带数据产生与码型变换-A2 ∙ 信源编码与时分复用模块-A3 ∙ 信源译码与时分解复用模块-A6 3. 100M 双通道示波器 4. 信号连接线5. PC 机（二次开发）三、实验原理 时分复用是将整个信道传输信息的时间划分成不同时隙，利用不同的时隙来传输不同信号，以扩大传输容量和提高传输效率。

3.1 数字复接 数字复接技术是把两个或两个以上的低速信号按照时分复用的方式合并成一个高速信号。

按帧复接是指将每一路并行数据的每一帧按照信道的顺序循环逐一排列，得到一路的串行数据。

按照按帧复接的方式，每次复接一路信号的一帧数据，因此复接时不会破坏原来各个帧的自身内部的顺序，有利于交换。

准同步复接指各并行信道使用各自的时钟，但各支路的时钟被限制在一定的容差范围内。

这种复接方式在复接前必须将各支路的码速都调整到统一的规定值后才能复接。

在这种复接方式中需要进行码速调整。

本实验中数字复接系统方框图，如下图所示：图1 时分复用解复用方框图本实验中同步复接的帧结构如下图所示：发定时调 整复 接收定时分 接恢复同 步PCM 8bit CVSDPCM 8bit CVSD帧头PCM 8bit CVSD一帧4路数据图2 时分复用帧结构在本实验中，一帧分为四个时隙，第一个时隙传输一个8bit 的帧头，用于同步以及确定每一帧的起始点；第二个时隙传输PCM 的8bit 的量化信号，第四个时隙传输CVSD 的量化信号，但由于采样值不是固定的，因此每一帧传送的PCM 和CVSD 的信号都是不同的；第三个时隙传输一个8bit 的自定的数据，可以通过解复用模块A6的8个LED 的亮灭来观察。

一帧高速串行数据的传输速率为256Kb s ⁄，由于在一帧中有4个时隙，因此每一路低速并行数据的传输速率为256Kb s ⁄÷4=64Kb s ⁄。

显卡的帧同步技术GSyncvsFreeSync 显卡的帧同步技术GSync vs FreeSync现今的电脑游戏越来越注重画面效果的优化，而显卡的帧同步技术被认为是提升游戏流畅度和视觉质量的重要因素之一。

其中，NVIDIA推出的GSync和AMD推出的FreeSync是两种主流的帧同步技术。

本文将分析比较GSync和FreeSync的特点和优劣，以帮助读者更好地选择适合自己需求的显卡帧同步技术。

GSync和FreeSync是两种不同的显卡帧同步技术，它们的目标都是解决游戏画面撕裂和卡顿的问题。

所谓“画面撕裂”是指在屏幕上同时出现两帧画面的情况，而“卡顿”则是指游戏画面由于显卡和显示器之间的不匹配而出现的不流畅情况。

这两个问题都会降低游戏的表现和用户体验，因此显卡帧同步技术的出现被广泛认为是一项重要的进步。

首先，我们来了解一下GSync技术。

GSync是NVIDIA开发的帧同步技术，它通过在显卡和显示器之间建立一条直接的通信通道，实时调整刷新率来匹配显卡输出的帧率。

这种动态调整的方式可以有效地解决画面撕裂和卡顿的问题，提供更流畅的游戏画面和更好的游戏体验。

此外，GSync还拥有多种技术优化，如GSync HDR，为用户带来更高的色域和更真实的色彩还原。

接下来，我们来了解一下FreeSync技术。

FreeSync是AMD推出的帧同步技术，它的原理与GSync类似，通过显卡和显示器之间的通信来实现动态刷新率的调整。

FreeSync技术的一个显著优势是它是一项开放标准，可以适用于多种硬件组合。

这意味着用户可以更自由地选择显卡和显示器，并享受到帧同步技术带来的优势。

此外，FreeSync还具有较低的价格门槛，相对于GSync来说更加经济实惠。

虽然GSync和FreeSync都有各自的优势，但也存在一些限制和缺点。

首先，GSync只适用于搭载NVIDIA显卡的显示器，而FreeSync则可以适用于既有AMD显卡又有支持FreeSync的显示器。
