道路设计等高线的绘制方法

绘制等高线的流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!绘制等高线在地理科学领域中具有重要意义，它是描述地形起伏和地形特征的一种方法。

测绘技术中的等高线生成方法介绍简介：测绘技术是一门将地表或地下物体的位置、形状、大小等要素进行测量、表达和处理的技术。

而等高线生成方法则是在测绘中常用的一种方法，用于表示地形表面上具有相同高度的点的连线。

本文将介绍测绘技术中的等高线生成方法以及其应用。

一、等高线生成方法1. 推导法推导法是一种基于地形地貌的特点来进行等高线生成的方法。

它通过观察地形图或现场实地勘察，根据地形地貌的规律推导出等高线的位置。

这种方法适用于地形比较简单、规律明显的区域。

推导法的优点是生成的等高线图清晰明了，不易产生误差。

缺点则是需要进行大量的人工观察和勘察，工作量较大。

2. 等高线插值法等高线插值法是一种利用已知地形点的高程数据进行计算，从而生成等高线图的方法。

它基于地形点之间的高程变化规律，通过插值算法来计算出其他位置的高程值，并绘制相应的等高线。

常见的等高线插值方法有三角网剖分法、地形剖面法、反距离加权法等。

这种方法的优点是可以利用现有的高程数据进行等高线生成，工作效率较高。

缺点则是对于地形变化较大、数据密度较低的区域，生成的等高线可能会出现误差。

3. 数字高程模型(DTM)方法数字高程模型方法是一种以数字高程模型为基础进行等高线生成的方法。

数字高程模型是通过数字化、插值等处理得到的地表地形模型。

在数字高程模型中，地表被分割成一系列的小区域，每个区域包含一个高程值。

通过对这些区域内的高程值进行处理，可以生成相应的等高线。

数字高程模型方法的优点是可以通过自动化的方式生成等高线，减少了人力工作量。

缺点则是需要进行大量的数据处理，时间和计算资源消耗较大。

二、等高线生成方法的应用1. 地形分析和制图等高线是地形表面上具有相同高度的点的连线，通过生成等高线图，可以直观地展示地形的起伏和变化。

这对于地形分析和制图非常重要。

等高线图可以帮助人们了解地形的特点、形态和变化趋势，为地质探测、城市规划、水资源管理等提供重要的参考和依据。

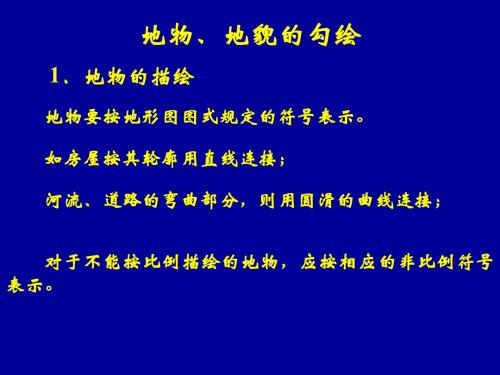

简述等高线绘制方法：
1、将高程数据标注在测点一侧；
2、分析测点高程规律。

如最大值、最小值点在哪里；最大值周围的测点数据渐次减小，数据分布呈等轴状（如圆形、椭圆形），说明可能是一山峰；如果呈线状分布则可能是一山脊。

对最小值则与上相反，等等；
3、确定等高线距（如10米、20米、50米等等）；
4、测点连线。

从最大值点与相邻的测点连线，其它的测点也要从高到低连线；
5、利用cad的计算功能或等分功能，内插出相邻测点连线上与等高线距整倍数的点；
6、连点。

将相同高程点用连接得到一折线，利用计算机的拟合功能，则可得到一圆滑曲线；
7、在等高线上或一侧标注上高程；以上是利用cad绘制等高线的办法。

听说有一种绘图软件能直接成图，但是需要花钱购买，有的要价很高。

如果没有绘制等高线软件，我介绍的方法不妨试一试。

等高线指的是地形图上高程相等的各点所连成的闭合曲线.把地面上海拔高度相同的点连成的闭合曲线.垂直投影到一个标准面上,并按比例缩小画在图纸上,就得到等高线.等高线也可以看作是不同海拔高度的水平面与实际地面的交线,所以等高线是闭合曲线。

等高线图的制作方法与注意事项等高线图是一种常用的地图表示方法，可以清晰地展示地形的高度变化。

它在地理学、地质学、气象学等领域具有很重要的应用价值。

制作等高线图并不难，但需要一些基本的地图知识和技巧。

本文将介绍等高线图的制作方法以及一些需要注意的事项。

一、搜集地形数据要制作等高线图，首先需要搜集地形数据。

地形数据可以通过各种方式获取，如卫星遥感、测绘、地理信息系统等。

选择适合的数据源对于制作准确的等高线图至关重要。

另外，需要确保数据的准确性和完整性，避免因为数据缺失或错误导致等高线图不准确。

二、数据预处理在将地形数据用于等高线图制作之前，需要进行一些数据预处理工作。

首先是数据清洗，去除不必要的噪声和异常值，以提高数据的准确性。

然后是数据插值，将数据点之间的缺失值通过插值算法填充，使得地形数据更加连续和平滑。

常用的插值方法包括最邻近插值、反距离加权插值等。

三、等高线划分等高线图的核心就是等高线的划分。

等高线是连接同一高度地点的曲线。

为了制作等高线图，需要选择适当的高度间隔来划分等高线。

高度间隔的选择会影响到等高线图的密度和表现形式。

通常情况下，高度间隔选择越小，等高线图越密集，能更准确地表示地形变化。

而高度间隔选择越大，等高线图越简化，更适合于大面积的地形展示。

四、等高线绘制等高线绘制是等高线图制作的关键步骤。

可以利用地图绘制软件进行绘制，如ArcGIS、QGIS等。

首先，需要在地图上标注等高线的高度数值，以便读者能够准确理解地形的变化。

其次，根据高度间隔，将等高线绘制在合适的位置。

可以使用线条的粗细、颜色等不同的表现形式来显示不同高度的等高线，以增加等高线图的可读性。

五、阴影渲染除了等高线本身，阴影渲染也是制作等高线图的一项重要工作。

阴影渲染能够突出地形的立体感，使等高线图更加生动。

阴影的生成可以通过光照模型来实现，根据地形的高度和光源位置确定地图上的明暗变化。

阴影的强弱和方向可以根据需求进行调整，以达到最佳的效果。

如何根据离散点自动绘制等值线(等高线)之三角形法自动绘制等值线的方法从技术方向上看可以分为两大类,插值和曲线拟合.其中曲线拟合总的来说效果不如插值算法经典和应用广泛,效果也较逊色.这里着重介绍插值算法.其中插值算法中,按照方式不同分为离散点客观化和三角网方式.两者区别在于三角网计算主要在生成三角网过程,省去了插值到格点的过程.而客观分析过程则是将离散点分析到格点后再内插到细网格,然后大多利用追踪法生成等值线,也有在这里再使用曲线拟合.1、三角形算法a、首先生成delaunay三角形，这一点在我的帖子"delaunay triangulation之丰衣足食“内有源程序，大家可以参考。

b、随后需要在三角形的边上插补等值点。

要确定某个三角形的边上是否有等值点，需要进行判断和处理。

注意：如果某原始数据点和等值线值相同，将该点改变一个微量。

如果一个三角形三顶点的值相同则各边无等值点。

如果一个三角形的任意边两端点（A、B〕的Z值（Za、Zb）满足满足（Zd-Za）*（Zd-Zb）<0,其中Zd代表等值线的值，则该边必有等值点，其平面位置是Xd=Xa+(Xb-Xa)*(Zd-Za)/(Zd-Za) , Yd=Ya+(Yb-Ya)*(Zd-Za)/(Zb-Za)。

每个三角形上不可能三边都有同值的等值点，另一边上必定有同值的等值点。

c、等值点的追踪。

为了能将内插的等值点顺序追踪排列，绘出等值线，还必须找出相互重叠的环形网内所计算的等值点间的平面位置关系。

因每个环形网都是由多个三角形组成的，我们先简单分析一下单个三角形中存在等值点的情况。

由于不必考虑等值线穿过端点，如果一个三角形的边上存在等值点的话，只可能在某两条边上存在等值点，而不可能三条边上同时都有。

也就是说，只要三角形一边上存在等值点，则其余的两条边中必有一边存在等值点。

根据上面的约定，我们再研究等值线穿过任一环形网中两条及两条以上相邻的径边时，可能出现的几种情形：① 等值线不通过环形网的界边。

等高线绘制技巧与方法绘制等高线图是地质学、地理学等领域常见的作图手段，它可以将地形的高低变化以简洁明了的方式呈现出来。

在本文中，我们将介绍一些常用的等高线绘制技巧与方法，以帮助读者更好地理解和应用这一技术。

一、根据地形了解等高线的特点在绘制等高线之前，我们首先需要对地形有一定的了解。

地形的高低变化与等高线之间存在着密切的关系，对于山地、河流、湖泊等不同地貌形态，等高线的间距和形状也会有所差异。

了解地形特点是进行等高线绘制的基础。

二、确定等高线的等值间隔确定等高线的等值间隔是绘制等高线图的关键一步。

等高线的等高距离不一，可以根据具体情况选择合适的间隔。

对于较为平缓的地形，等值间隔可以适当扩大；而对于陡峭的山地，则需要缩小等值间隔。

通过合理选择等值间隔，可以更好地表达地形的高低变化。

三、利用实地观测数据绘制等高线图进行实地观测是绘制等高线图的一项重要工作。

通过在地面上设置一系列测量点并测量其高程，可以获取到一定数量的地形数据。

利用这些数据，我们可以绘制出相应的等高线图。

在绘制过程中，还可以借助现代地貌测量仪器，如全站仪和GPS等，以提高测量的精度和准确性。

四、插值法绘制等高线图除了实地观测，插值法也是绘制等高线图的常用手段。

通过在一定区域内测量少数几个点的高程，然后利用插值方法预测其他位置的高程值，并根据这些高程值绘制等高线。

插值法可以在一定程度上提高等高线图的绘制效率，并减少实地观测的工作量。

五、借助地理信息系统进行等高线绘制随着地理信息系统（GIS）的发展，等高线的绘制也更加便捷。

GIS提供了各类地形和地貌数据，并提供了强大的绘图工具和分析功能。

借助GIS软件，我们可以轻松完成等高线图的绘制，并对其进行进一步的分析和处理。

六、等高线图的标注和解读绘制等高线图不仅要注重技巧和方法，还需要合理的标注和解读。

等高线图的标注可以包括高程数值、等值间隔、地方特征等信息，在传达地形信息的同时提供更多有用的数据。

等高线绘制的基本原理
等高线绘制是一种地形图绘制方法，它通过绘制等高线来表示地形的高度和形状。

下面是等高线绘制的基本原理：
一、等高线的定义
等高线是连接地面上同一高度点的曲线，它们在地图上呈现为一系列平行线，每条等高线代表地面上的一个特定高度。

二、等高线的特点
1.等高线是封闭曲线，它们不会相交或分叉。

2.等高线的间距表示高度差，间距越小，高度差越小。

3.等高线的密集程度表示地形的陡峭程度，密集的等高线表示地形陡峭，稀疏的等高线表示地形平缓。

三、等高线的绘制方法
1.确定等高线的间距和起点：等高线的间距应根据地形的陡峭程度和绘图比例来
确定，起点可以选择地图的最低点或其他标志性地点。

2.从起点开始绘制等高线：从起点开始，按照等高线间距的大小逐渐向上绘制等高线，直到绘制到地图的最高点。

3.绘制等高线的特征点：在等高线上标注一些特征点，如山顶、山谷、河流等，以便更好地理解地形。

四、等高线的应用
等高线图是一种重要的地图类型，它可以用于军事、地质、建筑、旅游等领域。

在军事领域，等高线图可以用于战术规划和军事行动的指挥；在地质领域，等高线图可以用于矿产勘探和地质调查；在建筑领域，等高线图可以用于建筑设计和规划；在旅游领域，等高线图可以用于户外探险和旅游规划。
