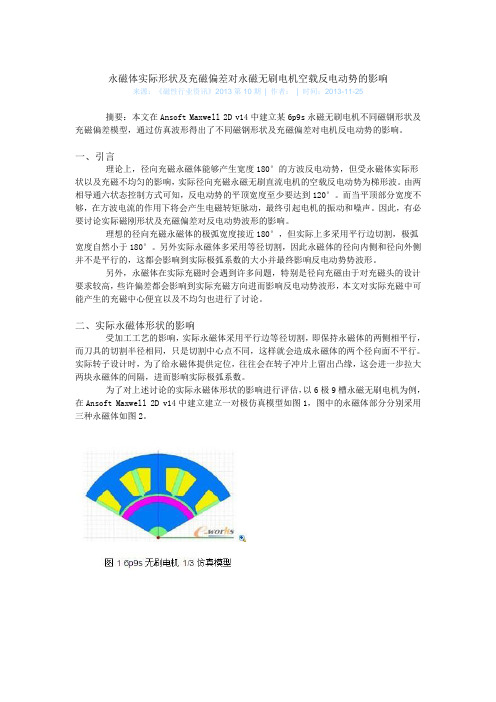

为了对上述讨论的实际永磁体形状的影响进行评估，以6极9槽永磁无刷电机为例，在Ansoft Maxwell 2D v14中建立建立一对极仿真模型如图1，图中的永磁体部分分别采用三种永磁体如图2。
转子静态偏心对低速大转矩永磁电机性能的影响李东明;张炳义;冯桂宏【摘要】The low-speed high-torque permanent-magnet motors usually cause motor eccentricity due to eccentric load, which directly results in non-uniform distribution of air-gap magnetic flux density. The non-uniformity air-gap magnetic flux density will also cause changes in motor's operating performance. For this purpose, an eccentricity model of rotor is established by ANSYS software, and the models with different eccentricities are calculated. The results show that the odd harmonics of air-gap magnetic flux density is unchanged, the magnetic flux density of even harmonics is increased, and the distortion factor of magnetic flux density harmonics is increased after eccentricity of rotor. The back EMF of motor generally does not change with the eccentricity of rotor. The iron loss of motor is less affected by the increase of rotor eccentric displacement.%低速大转矩永磁电机通常由于偏心负载造成电机的偏心,直接造成电机气隙磁密分布的不均匀.气隙磁密的不均匀又会造成电机运行性能的改变.为此通过ANSYS 软件建立转子偏心模型,对不同程度的偏心模型进行计算.结果表明转子偏心后,气隙磁密的奇数次谐波不变,偶数次谐波磁密增多,磁密谐波畸变率增大.电机反电势基本不随转子偏心改变.电机铁耗受转子偏心距离增加影响不大.【期刊名称】《防爆电机》【年(卷),期】2018(053)003【总页数】3页(P13-15)【关键词】转子静态偏心;气隙磁密;反电势;铁耗【作者】李东明;张炳义;冯桂宏【作者单位】沈阳工业大学,辽宁沈阳 110870;沈阳工业大学,辽宁沈阳 110870;沈阳工业大学,辽宁沈阳 110870【正文语种】中文【中图分类】TM305.10 引言低速大转矩永磁电机具有高效率、高功率因数、低维护量等优点。
转子混合偏心对低速大转矩永磁同步电动机的影响张炳义刘振清（沈阳工业大学，沈阳 110870）摘要本文首先分析永磁同步电动机（PMSM）的转子混合偏心形式和偏心成因，然后建立凸极转子混合偏心状态的凸极永磁同步电动机模型进行仿真研究。
研究结果表明，永磁电动机转子混合偏心后，气隙磁密分布变化明显，反电势下降，造成负载电流增加，电动机电磁振动噪声增大；车削电动机转子外圆后反电势进一步减小，负载电流增加，电动机电磁振动噪声变化不显著。
转子结构方面，转子偏心后不平衡磁拉力造成转子循环应力，降低疲劳寿命，车削转子外圆后，削弱不平衡磁拉力带来的转子循环应力，有益于增加电动机的疲劳寿命。
关键词：永磁同步电动机；低速大转矩；转子混合偏心；振动噪声；疲劳寿命Influence of hybrid eccentricity of rotor on low-speed and high-torquepermanent magnet synchronous motorZhang Bingyi Liu Zhenqing(Shenyang University of Technology, Shenyang 110870)Abstract This paper analyzed the hybrid eccentric form and eccentricity of the permanent magnet synchronous motor (PMSM). Then the performance of the salient-pole permanent magnet synchronous motor model with rotor hybrid eccentricity is studied. The research results show that after the eccentric permanent magnet motor rotor is hybrid eccentric, the air gap magnetic density distribution changes obviously, the back electromotive force decreases, the load current increases, and the electromagnetic vibration noise increases. After turning the outer circumference of the rotor, the back electromotive force decreases, the load current increases, and the electromagnetic vibration noise is not significantly changed. In terms of rotor structure, the unbalanced magnetic pull force generated by the eccentric rotor causes cyclic stress, which reduces the fatigue life of the motor. After turning the outer circle of the rotor, the cyclic stress is weakened, which is beneficial to increase the fatigue life of the motor.Keywords：permanent magnet synchronous motor; low-speed and high torque; hybrid eccentricity of rotor; vibration noise; fatigue life低速大转矩永磁同步电动机，由于其优良的性能和简单的传动系统被广泛应用于工业驱动系统中[1]。
generator fault and its own characteristics, this paper chooses to use the fault characterization characteristic to design the early fault diagnosis scheme. Based on the analysis of the stator current signal under the eccentric fault and the MATLAB toolbox, the stator current under different eccentricity is decomposed by fast Fourier decomposition, and the eccentric fault diagnosis is obtained by comparing the amplitude of the power spectrum. To achieve the classification of eccentric fault and the degree of eccentricity to determine the completion of large-scale permanent magnet wind turbine static eccentric fault early diagnosis to ensure the stable operation of wind turbine.Keywords:Eccentricity; permanent magnet wind turbine; fault diagnosis; air gap flux density;目录摘要 (I)Abstract (II)第1章绪论 (1)1.1研究背景及意义 (1)1.2本领域的研究现状 (3)1.3本文研究内容及章节安排 (6)第2章相关理论基础 (7)2.1直驱永磁风力发电机的特点 (7)2.2直驱永磁风力发电机的故障类型 (8)2.2.1气隙偏心故障分类 (8)2.2.2气隙偏心的原因 (10)2.3气隙偏心故障风机受影响变化参量 (10)2.3.1气隙磁密和不平衡磁拉力 (10)2.3.2涡流及铁心损耗 (11)2.4分析工具 (11)2.4.1电磁场基本理论[27] (12)2.4.2 有限元分析方法及Ansoft分析软件 (15)2.5气隙偏心故障诊断方法 (16)2.6本章小结 (16)第3章偏心故障下风力发电机特征研究 (17)3.1大型永磁风力发电机转子偏心模型的建立 (17)3.2气隙磁密和磁拉力分析 (20)3.2.1正常情况下气隙磁密和磁拉力 (20)3.2.2偏心故障下的气隙磁密和磁拉力 (21)3.2.3仿真验证 (23)3.3偏心对损耗及感应电势的影响 (29)3.3.1永磁发电机的定子损耗 (29)3.3.2永磁发电机的转子损耗 (33)3.3.3转子偏心对损耗的影响 (34)3.3.4正常情况下感应电势 (35)3.3.5转子偏心对感应电势的影响 (35)3.4 本章小结 (36)第4章偏心故障诊断 (37)4.1故障检测与诊断方法选择 (37)4.2 故障信号提取 (39)4.3故障信号分析方法 (41)4.3.1故障信号采集 (41)4.3.2常规估计方法 (42)4.3.3参数功率谱估计 (42)4.4故障决策与仿真验证 (43)4.5 本章小结 (47)第5章总结与展望 (48)5.1工作总结 (48)5.2工作展望 (48)致谢 (50)在读期间发表论文清单 (51)在读期间参与项目 (51)参考文献 (52)第1章绪论1.1研究背景及意义能源是经济发展和社会进步的基础，世界能源面临资源紧缺的威胁，气候变化和环境污染问题也逐渐严重。
实心圆柱式永磁同步电机转子偏心气隙磁场的空间和频率特性张岩岩;周健;耿海鹏;虞烈【摘要】针对两极平行充磁实心圆柱式永磁同步电机(SCPMSM),分析转子偏心对气隙磁场空间和频率特性的影响.通过引入转子静态偏心和动态偏心磁导修正系数,建立了转子偏心气隙磁场的数学模型,分析了空载和负载情形下转子静态偏心以及动态偏心气隙磁场的空间和频率特性.以1台2极12槽SCPMSM为例,对转子偏心气隙磁场特性进行了有限元分析,验证了理论分析的正确性.【期刊名称】《电机与控制应用》【年(卷),期】2018(045)012【总页数】7页(P60-65,92)【关键词】实心圆柱式永磁同步电机;两极平行充磁;转子偏心;气隙磁场;空间特性;频率特性【作者】张岩岩;周健;耿海鹏;虞烈【作者单位】西安交通大学机械工程学院,陕西西安710049;西安交通大学机械结构强度与振动国家重点实验室,陕西西安710049;西安交通大学机械工程学院,陕西西安710049;西安交通大学机械结构强度与振动国家重点实验室,陕西西安710049;西安交通大学机械工程学院,陕西西安710049;西安交通大学机械结构强度与振动国家重点实验室,陕西西安710049;西安交通大学机械工程学院,陕西西安710049;西安交通大学机械结构强度与振动国家重点实验室,陕西西安710049【正文语种】中文【中图分类】TM341;TM3510 引言永磁电机是电机领域的研究热点，在节能减排大背景下，其具有效率高、性能好、轻型化等优点。
在电机制造、装配以及运行的过程中，转子偏心造成圆周气隙分布不均匀，引起不平衡磁拉力，导致电机的振动、噪声、转矩脉动等问题，影响电机的稳定运行，严重时可能导致电机失效。
因此，对永磁电机转子偏心磁场进行准确计算和分析具有重要的意义。
转子偏心磁场的计算方法主要有正则摄动法[1-2]、保角变换法[3]、子区域法[4]、磁导函数调制[3,5-6]、磁导修正法[7-10]、等效剩磁法[11]、有限元法[12]等。
分析永磁伺服电机转子偏心对于电机性
能的影响
摘要:在一般的情况下，电机偏心通常分为静态偏心与动态偏心。
由于定子或者转子安装不正确等产生静态偏心，而动态偏心是由转子轴弯曲等产生的动态偏心，因为气隙的分布不均，永磁体作用在气隙的磁动势能不同、整个气隙圆周周长是气隙磁导变化的周期，所以肯定会影响气隙磁密的大小以及气隙内部的谐波磁场，这样不但会导致磁场转矩的变化，还会影响电机性能的损耗。
下面的文章简述了永磁伺服电机转子偏心与对于电机性能的影响
关键词：动态偏心与静态偏心；有限元计算；永磁伺服电机
引言：在近代工业生产中，永磁伺服电机拥有着高效、高功率等特点，但由于在实际的生产过程当中，装配与价格工艺的局限性，导致了转子的轴线不能够完全进行重合与气隙分布不均等问题的发生，因此带来了噪声、转子损耗、转矩脉动的不良影响。
1永磁伺服分析模型建立
1.1永磁伺服电机的结构
以下文章将以卷烟自动化设备永磁伺服电机为例，着重对于电机偏心给电机性能产生的影响进行有效的分析。
卷烟自动化设备永磁伺服电机表面是采取贴磁的结构形式，通常在转子永磁机外边界往往采取护套进行固定，是转子表面贴磁的必要做法，一般会使用不锈钢与碳纤维的材质作为护套材料。
因为不锈钢在在导热性能与机械强度方面具有良好的优势，以下本文将阐述永磁体采取使用不锈钢作为护套的结构。
除此之外，为了很好的减少转子涡流损耗，有效的降低电机气隙内的谐波分量，使用电机定子要采用双层短距绕组。
1.2关于永磁伺服电机的有限元计算
依据永磁伺服电机的机构来说，进一步构建了电机二维电磁场，为更好的使电磁场进行有限元的计算，可以做如下的假设：1；因为铁心较为细长，所以电机内部的电磁场沿轴变化较小，与此同时对于电机端部漏磁进行忽略，利用二维瞬态场分析，向量磁位Z轴的分量是零；2；各向同性的材料；3；因材料的磁导率均匀并且不计磁导率随温度进行变化；4；忽视位移电流造成的影响。
依据电磁场理论在上面的假设条件下，使用向量磁位A，对于电机的瞬态电磁场进行描述，并给予对应的边界条件，便能够得到电机二位瞬态电磁场边值方程式:
2转子偏心对于磁场造成的影响
大多数的学者对永磁电机的与分析都是在于定转子轴线重合状态下进行研究的，电机的其中气隙也是均匀分布的，如果永磁伺服电机转子偏心时，不管是电机出现动态或静态偏心，都会造成电机气隙的长度进行改变，让电机内部气隙分布不均。
为进一步分析电机磁密随气隙长度变化的大小产生比对，需要确认电机偏心状态下的气隙长度沿着电机圆周方向的变化规律。
综上所述，保证电机磁密长度变化的基础之上，将电机偏心有限元计算相结合，得出来永磁伺服电机在有或没有偏心的情况下，电机气隙磁密变化的规律。
3转子偏心对于输出转矩造成的影响
经过上一节的分析可以得知，转子偏心对于永磁伺服电机气隙磁场造成了非常明显的影响，进而使得电机气隙内部的磁场分布改变了，会造成对于电机输出性能和电机能量转换的莫大的影响。
在基础有限元的计算上，进行了电动机转子偏心对于电机输出转矩的影响分析。
齿槽效应引起了一部分的转矩波动，由于部分的转矩数值波动较小，并且齿槽数和波动频率相对应。
而另一部分转矩的波动是因绕组分布系数、磁极励磁磁场所以产生的谐波磁场，此谐波磁场对于转矩波动影响很大。
引人深思的是，和电机输出转矩平均值变化的趋势截然不同的是电机转矩波动的振幅与转矩波动的系数都呈现出下降趋势。
4转子偏心对于损耗造成的影响
经过之前的分析可以得知，因为转子的偏心会影响气隙磁密分布不均，进而
导致输出转矩的波动变化。
除此之外，气隙磁密的分布不均对损耗影响是莫大的，所以转子偏心对于电机损耗影响将会引人深思。
虽然静态与动态偏心气隙磁场在
静止状态下磁场分布相同，但电机在动态运行中，偏心所导致的气隙磁密分布的
不均并与形式的不同。
从而对于损耗也是拥有较大的差异性，以下本文将会研究
静态与动态偏心分别对于电机的损耗。
4.1静态偏心对于电机的损耗
在永磁伺服电机中，涡流损耗、铁心损耗、铜损耗等一系列都是电机损耗方式。
铁心损耗是指，直接接受电机磁密以及频率的影响，并且在永磁伺服电机运
行频率较高，所以分析铁心损耗有着较为重要的意义。
电机气隙谐波磁场直接影
响转子的涡流损耗，因此转子偏心会造成电机涡流损耗的改变，除此之外，转子
涡流损耗是导致电机转子升温的重要原因，从而使永磁高温失磁的研究与提升永
磁电机的可靠有着关键性的影响。
电机定子铁心损耗变化与电机转子涡流的损耗
具有着差异，是非常明显的。
因为永磁伺服电机中采取了不锈钢护套的结构，所
以影响气隙内谐波磁场，在电机转子的护套与此同时体内都会生成涡流电密，从
而形成涡流损耗。
4.2动态偏心对于电机的损耗
因为电机转子周围圆周部分空间磁场分布不均导致出现动态偏心，动态偏心
与静态偏心的差异是转子的涡流损耗所产生的机理，所以这种气隙磁场空间分布
不均导致了电机的损耗影响。
动态偏心和静态偏心有所不同的是，电机偏心的程
度从而导致了电机铁心损耗，虽然变化并不显著，但要考虑到计算的误差问题，
大概可以认为电机定子铁心并不随着转子偏心程度而改变，由于气隙磁场直接做
用在转子的表面，所以气隙磁场的变化是一项电机转子涡流损耗的根本原因。
所以，转子的涡流损耗十分明显。
4.3动态偏心与静态偏心对于电机转子的损耗进行机理分析
经过对于动态与静态的偏心影响电机损耗影响的计算结果来说，静态偏心比起动态偏心对转子损耗更加的明显。
因此，机理的研究展示了发展规律的变化非常重要，而涡流损耗机理的分析的重点在其变化的气隙磁场的研究。
在电机转子角度来说，电机转子任何位置的磁密最大值都是进行改变的，由于磁密的增加与磁密的减小位置均都在电机气隙长度大小存在的变化位置出现的，使得静态偏心的时候气隙的长度在电机空间分布位置没有变化，不管转子如何进行旋转，都会受气隙磁场的变化，而涡流电密的空间的分布则不发生变化。
动态偏心气隙的长度变化随着转子的转动进行变化，但就转子来说，磁场的曾历经的变化远不如静态偏心的变化显著。
通常转子在任意位置静态偏心时，表面所产生的的气隙长度不会发生变化。
因此，动态偏心比静态偏心缺少了部分的气隙长度不同而导致的涡流损耗。
因为这部分涡流损耗的减少，从而使动态偏心所产生的损耗不如静态偏心所产生的损耗更为显著。
结论：
本文将通过对有限元的计算，分析出永磁伺服电机在静态偏心与动态偏心不同的情况下，造成的电机内部谐波磁场损耗的变化规律，并且研究出静态与动态偏心对于电机性能的机理影响。
参考文献:
[1]孔汉. 刘景林. 永磁伺服电机转子偏心对电机性能的影响研究[J]. 电机与控制学报,2016,20(01):52-59.
[2]柯文静. 内置式永磁同步伺服电机的研究[D].哈尔滨工业大学,2011.
[3]米秀峰. 内置式永磁伺服电机的电磁振动研究和抗冲击计算[D].沈阳工业大学,2014.
[4]林利红. 永磁交流伺服精密驱动系统机电耦合动力学分析与实验[D].重庆大学,2009.
[5]孙海军. 基于灰色模型永磁无轴承电机无位置传感器控制方法研究[D].沈阳工业大学,2010.
[6]夏仁杰. 高性能永磁同步伺服电机关键技术研究[D].湖北工业大学,2019.。
