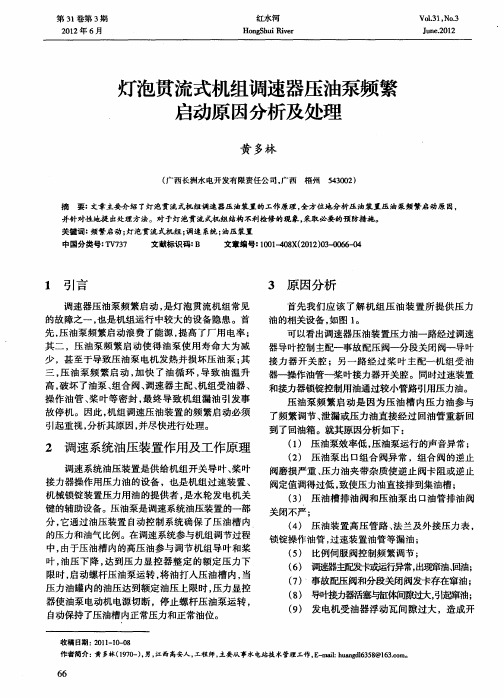

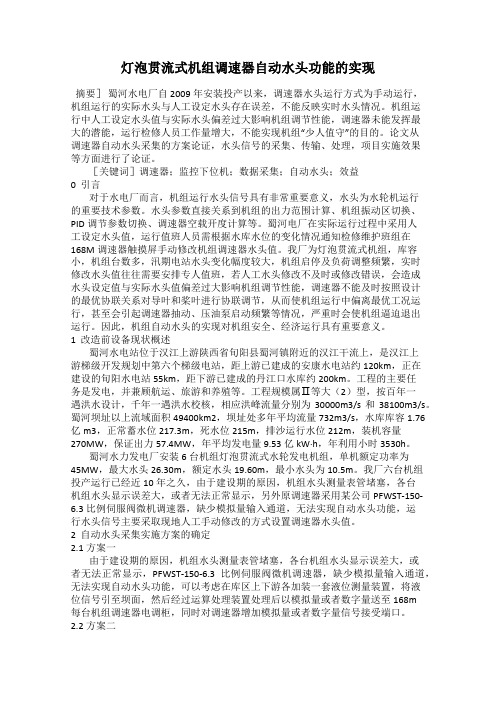

灯泡贯流式机组调速器自动水头功能的实现摘要］蜀河水电厂自2009年安装投产以来，调速器水头运行方式为手动运行，机组运行的实际水头与人工设定水头存在误差，不能反映实时水头情况。
机组运行中人工设定水头值与实际水头偏差过大影响机组调节性能，调速器未能发挥最大的潜能，运行检修人员工作量增大，不能实现机组“少人值守”的目的。
论文从调速器自动水头采集的方案论证，水头信号的采集、传输、处理，项目实施效果等方面进行了论证。
［关键词］调速器；监控下位机；数据采集；自动水头；效益0 引言对于水电厂而言，机组运行水头信号具有非常重要意义，水头为水轮机运行的重要技术参数。
水头参数直接关系到机组的出力范围计算、机组振动区切换、PID调节参数切换、调速器空载开度计算等。
蜀河电厂在实际运行过程中采用人工设定水头值，运行值班人员需根据水库水位的变化情况通知检修维护班组在168M调速器触摸屏手动修改机组调速器水头值。
我厂为灯泡贯流式机组，库容小，机组台数多，汛期电站水头变化幅度较大，机组启停及负荷调整频繁，实时修改水头值往往需要安排专人值班，若人工水头修改不及时或修改错误，会造成水头设定值与实际水头值偏差过大影响机组调节性能，调速器不能及时按照设计的最优协联关系对导叶和桨叶进行协联调节，从而使机组运行中偏离最优工况运行，甚至会引起调速器抽动、压油泵启动频繁等情况，严重时会使机组逼迫退出运行。
因此，机组自动水头的实现对机组安全、经济运行具有重要意义。
1 改造前设备现状概述蜀河水电站位于汉江上游陕西省旬阳县蜀河镇附近的汉江干流上，是汉江上游梯级开发规划中第六个梯级电站，距上游已建成的安康水电站约120km，正在建设的旬阳水电站55km，距下游已建成的丹江口水库约200km。
工程的主要任务是发电，并兼顾航运、旅游和养殖等。
工程规模属Ⅱ等大（2）型，按百年一遇洪水设计，千年一遇洪水校核，相应洪峰流量分别为30000m3/s和38100m3/s。
灯泡贯流式双调节水轮发电机组调速系统建模与仿真彭天波【摘要】以灯泡贯流式双调节水轮发电机组为例,首先进行调速系统参数现场测试,并经分析、整理后得出了水轮机调节系统各环节的重要参数,之后分别采用最小二乘法(LS)和基因遗传算法(GA)对原动机及调节系统建模和参数辨识.得到非线性"自定义"模型,并与电网稳定计算通用模型PSASP进行了比较分析,从而建立了水轮机调节系统在并网状态下的模型和数据,为电力系统仿真研究提供与实际系统状况相吻合的水轮机调节系统模型,满足了电力系统稳定计算的要求.【期刊名称】《水电站机电技术》【年(卷),期】2010(033)004【总页数】5页(P23-27)【关键词】灯泡贯流式机组;参数测试;调速系统建模;仿真【作者】彭天波【作者单位】湖北省电力试验研究院,湖北,武汉,430077【正文语种】中文【中图分类】TV734.4某航电枢纽工程1号机组为灯泡贯流式水轮发电机组，由东芝水电设备(杭州)有限公司生产，其主要设备参数如下：水轮机型号GZ(TB5003)-WP-691；最大功率16.980MW；额定功率15.432MW；最大水头8.4m；设计水头4.7m；最小水头1.5m；设计流量≤366.47m3/s。
发电机型号SFWG15-84-7300；额定容量16.67MVA；额定功率15MW；额定电压10.5kV；额定电流916.4A；额定频率50Hz；额定转速71.4r/min；飞逸转速240r/min；功率因素 0.9(滞后)；转动惯量3000t·m2；惯性时间常数Tw6.13(额定水头)/2.06（最大水头）s。
调速器调节参数调整范围如下：比例增益 KP：0.5～20；积分增益 Ki：0.025～10；微分增益 Kd：0～40；永态转差率 bp调整范围：0～10%；人工转速死区调整范围：0～±0.3Hz；电气开限调整范围：0～100%“；频率给定”（数字给定）调整范围：45～55Hz；“功率给定”（数字给定）调整范围：0～100%。
贯流式机组灯泡中心调整问题的分析与处理发表时间：2020-11-20T14:26:19.110Z 来源：《中国电业》2020年7月第19期作者：蒋加胜[导读] 目前，贯流式水轮机正大量应用于中低水头电站。
由于贯流式水轮机具有较高的发电效率和较低的蒋加胜国家电投云南国际桥街电站679109摘要：目前，贯流式水轮机正大量应用于中低水头电站。
由于贯流式水轮机具有较高的发电效率和较低的建设投资，因此在电力能源建设领域具有重要的地位。
贯流式水轮机有着多种型式，其中灯泡贯流式机组主要应用于大中型发电机组。
但是在机组的建设安装过程中，由于灯泡中心轴线的调整问题，常常会导致机组出现一些运行故障。
本文便针对其轴线调整方法进行了重点分析，并总结了相关调整问题的处理方法。
关键词：灯泡贯流式机组；中心轴线；调整方法；引言：灯泡贯流式机组是当前最适宜低水头电站使用的机型，这种水轮机组具有高转速、大过流量、水力利用率高等优点，并且其机组结构较为简单，安装施工过程更为方便，可以减少建设投资。
随着低水头电站在我国多个区域开始大量建设并投入应用，灯泡贯流式机组的应用前景也越来越广阔。
为了提高灯泡贯流式机组的运行稳定性，避免因机组故障给电站生产造成损失。
所以，必须重点处理好灯泡贯流式机组的轴线调整问题，保证灯泡中心轴线调整方法的科学性和可靠性。
一、灯泡中心轴线的调整理论由于灯泡贯流式机组属于半贯流式机组，所以在对灯泡贯流式机纽进行检修时，检修内容较多，工作强度较大，检修周期也比较长。
其中，针对机组中心轴线的调整工作是灯泡贯流式机组检修的核心内容，中心轴线的调整质量将直接决定整个机组的运行情况。
因此，调整灯泡贯流式机组的中心轴线时，要以机组自身的结构特点为依据，采取最合适的调整方法。
在初次安装灯泡贯流式机组时，安装控制的基准线是通过机组中心轴线和转轮中心线来确定的。
并在此基准线的基础上，进行尾水管和座环的安装。
座环安装完毕后，可进行主轴和导水机构的安装工作。
![灯泡贯流式水轮发电机组启动试运行前调速系统的检查规定[工程类精品文档]](https://img.taocdn.com/s1/m/9dcd4abc0029bd64783e2c38.png)

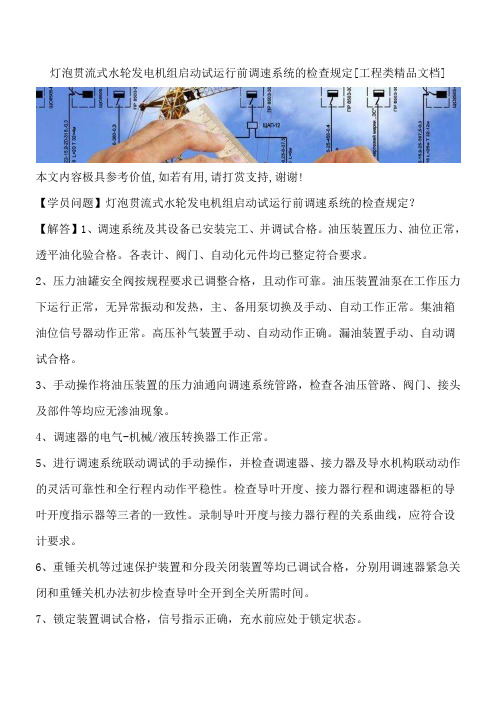

灯泡贯流式水轮发电机组启动试运行前调速系统的检查规定[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】灯泡贯流式水轮发电机组启动试运行前调速系统的检查规定？【解答】1、调速系统及其设备已安装完工、并调试合格。
油压装置压力、油位正常，透平油化验合格。
各表计、阀门、自动化元件均已整定符合要求。
2、压力油罐安全阀按规程要求已调整合格，且动作可靠。
油压装置油泵在工作压力下运行正常，无异常振动和发热，主、备用泵切换及手动、自动工作正常。
集油箱油位信号器动作正常。
高压补气装置手动、自动动作正确。
漏油装置手动、自动调试合格。
3、手动操作将油压装置的压力油通向调速系统管路，检查各油压管路、阀门、接头及部件等均应无渗油现象。
4、调速器的电气-机械/液压转换器工作正常。
5、进行调速系统联动调试的手动操作，并检查调速器、接力器及导水机构联动动作的灵活可靠性和全行程内动作平稳性。
检查导叶开度、接力器行程和调速器柜的导叶开度指示器等三者的一致性。
录制导叶开度与接力器行程的关系曲线，应符合设计要求。
6、重锤关机等过速保护装置和分段关闭装置等均已调试合格，分别用调速器紧急关闭和重锤关机办法初步检查导叶全开到全关所需时间。
7、锁定装置调试合格，信号指示正确，充水前应处于锁定状态。
8、由调速器操作检查调速器柜和受油器上的桨叶转角指示器的开度和实际开度的一致性。
模拟各种水头下导叶和桨叶协联关系曲线。
9、对调速器自动操作系统进行模拟操作试验，检查自动开机、停机和事故停机各部件动作准确性和可靠性。
10、机组测速装置已安装完工并调试合格，动作触点已按要求初步整定。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
运行与维护140丨电力系统装备 2019.17Operation And Maintenance2019年第17期2019 No.17电力系统装备Electric Power System Equipment1 机组启动试运行前的检查机组运行前安装应全部完成，质量合格、静态试验合格。
（1）流道拦污栅、进水口闸门、尾水闸门启闭机工作状态良好，具备门体启闭条件，清理完毕，具备充水条件。
（2）机组水轮机部分的检查。
主轴密封间隙已检查、通水试验合格，自动操作回路处于投入状态；排水孔畅通无阻；主轴密封给水管及排水管无漏；主轴发导油箱各瓦已经做过试验并且合格；四部瓦已经做过充油试验，油流调整完毕，并且各处无渗漏。
（3）检查机组调速系统以及相关设备的情况，在系统中的接线和性能都满足相关实验要求。
压力油泵和集油箱油位都经检验没有问题，透平油的化验结果也实现达标，各部表计已整定符合要求；在施加相应工作压力后，压油泵工作状态正常，不存在异常情况；安全阀按整定值校验合格。
（4）经试验检测，机组发电机部分都满足相关要求，并且相关记录清晰全面。
（5）机坑经过清扫检查，没有杂物存在。
各部轴承油流、温度传感器已调试，整定值符合要求；油槽油位正常，油质合格，油管无渗油现象；油冷却系统具备投入使用条件。
发电机制动系统的手动、自动操作已检验调试合格，动作正常，信号正确；加热、除湿装置工作正常。
（6）经过相关试验，空气冷却器以及风路、管阀等都已达标。
发电机集电环、碳刷、碳刷架安装试验合格。
机组振动、摆度检测系统安装合格。
发电机泡头及管型座内的所有自动化元件、表计、阀门、管路、接头、电磁阀、变送器等均检验合格。
消防系统安装调试完成，火灾探测器、报警系统动作准确。
（7）机组励磁系统检查，励磁系统，励磁盘柜已安装检查合格，回路已做耐压试验合格。
励磁电源变压器已安装完成，试验合格。
励磁系统经调试整定与模拟试验。
调节系统已检查并进行了小负荷电流的励磁特性试验，灭磁开关经试验动作良好。

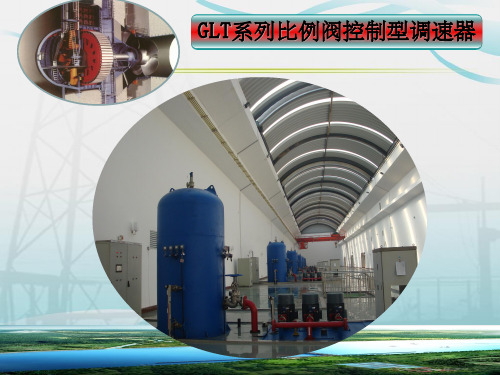

灯泡贯流式机组调速器的特点及应用陈艳;李学礼【摘要】Bulb hydraulic generating units are development very quickly in recent years in low water-head power station for its smaller volume, compact construction and high efficiency. Turbine governor as important control equipment in hydraulic power station provide high-quality, reliable power protection for the industrial production and people's daily lives, the regulation performance will affect the power quality and power plant safety and economic operation. A Special regulation model for bulb generating units has been introduced in this paper through the Thailand NARESUANA station on-site testing.%以泰国NARESUANA电站灯泡贯流式水轮发电机组及其调速器为例证，着重说明了灯泡贯流机组的特点，阐述了调速器的步进电机系统研制和应用：①采用适应式、变结构、变参数、并联PID 调节模式，使机组在不同状态下均能稳定运行；②采用变参数导叶分段关闭装置，根据水头、负荷、频率等机组工况自动改变导叶分段关闭投入点，减少了快速关闭时造成水击压力的升高，并防止涌浪、低频及水锤的发生；③桨叶根据机组频率自动改变关闭速度，防止涌浪、低频及水锤的发生。
