cd最全中文参考资料引脚定义、电路连接

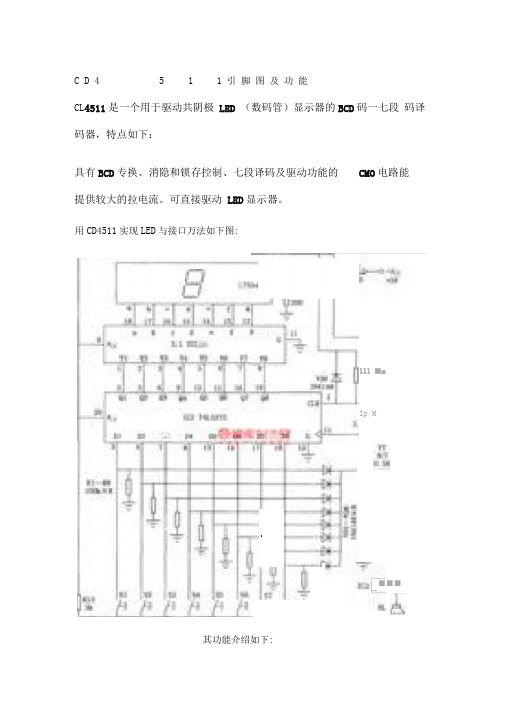

C D 4 5 1 1 引脚图及功能CL4511是一个用于驱动共阴极LED （数码管）显示器的BCD码一七段码译码器，特点如下：具有BCD专换、消隐和锁存控制、七段译码及驱动功能的CMO电路能提供较大的拉电流。

可直接驱动LED显示器。

用CD4511实现LED与接口万法如下图:H.1 7UI111 ■mIp/MaI；■■■■其功能介绍如下:BI : 4脚是消隐输入控制端，当BI=O 时，不管其它输入端状态如何，七段数 码管均处于熄灭(消隐)状态，不显示数字。

LT : 3脚是测试输入端，当BI=1, LT=O 时，译码输出全为1,不管输入DCBA 犬 态如何，七段均发亮，显示“ 8”。

它主要用来检测 数码管是否损坏。

LE :锁定控制端，当LE=O时译码器是锁定保持状态，译码器输出被保持在LE=O时的数值。

A1、A2、A3 A4、为 8421BCD 码输入端。

a 、b 、c 、d 、e 、f 、g ：为译码输出端，输出为高电平 1有效。

CD4511的内部有上拉电阻，在输入端与数码管笔段端接上 限流电阻就可工作。

1. CD4511的引脚CD4511具有锁存、译码、消隐功能，通常以反相器作输出级，通常用以驱动LED 其引脚图如3-2所示。

各引脚的名称：其中7、1、2、6分别表示A 、B BI 、LT ; 13、12、11、10、9、15、14 分别表示 边的引脚表示输入，右边表示输出，还有两个引脚 2. CD4511的工作原理1. CD4511的工作真值表如表 3-22. 锁存功能译码器的锁存电路由传输门和反相器组成，传输门的导通或截止由控制端LE 的 电平状态。

当LE 为“0”电平导通，TG2截止；当LE 为“T 电平时，TG1截止，TG2导通, 此时有锁存作用。

如图3-3 (3)译码CD4511译码用两级或非门担任，为了简化线路，先用二输入端与非门对输入数时，允许译码输出。

LE=1 C D; 5、4、3分别表示LE 、 a 、b 、c 、d 、e 、f 、g 。

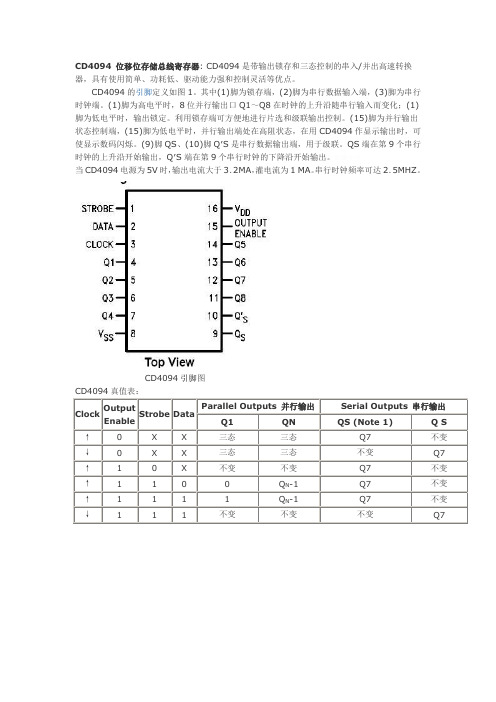

CD4094 位移位存储总线寄存器: CD4094是带输出锁存和三态控制的串入/并出高速转换器，具有使用简单、功耗低、驱动能力强和控制灵活等优点。

CD4094的引脚定义如图1。

其中(1)脚为锁存端，(2)脚为串行数据输入端，(3)脚为串行时钟端。

(1)脚为高电平时，8位并行输出口Q1～Q8在时钟的上升沿随串行输入而变化；(1)脚为低电平时，输出锁定。

利用锁存端可方便地进行片选和级联输出控制。

(15)脚为并行输出状态控制端，(15)脚为低电平时，并行输出端处在高阻状态，在用CD4094作显示输出时，可使显示数码闪烁。

(9)脚QS、(10)脚Q′S是串行数据输出端，用于级联。

QS端在第9个串行时钟的上升沿开始输出，Q′S端在第9个串行时钟的下降沿开始输出。

当CD4094电源为5V时，输出电流大于3．2MA，灌电流为1 MA。

串行时钟频率可达2．5MHZ。

CD4094引脚图
CD4094内部电路方框图Absolute Maximum Ratings 绝对最大额定值：
DC Electrical Characteristics 直流电气特性：
测试电路和3态时序图。

CD4051 CD4052 CD4053中文资料PDF 引脚功能CD4051/CC4051是单8通道数字控制模拟电子开关，有三个二进控制输入端A、B、C和I NH输入，具有低导通阻抗和很低的截止漏电流。

幅值为4.5～20V的数字信号可控制峰值至2 0V的模拟信号。

例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。

这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。

当INH输入端＝“1”时，所有的通道截止。

三位二进制信号选通8通道中的一通道，可连接该输入端至输出。

CD4052/CC4052是一个差分4通道数字控制模拟开关，有A、B两个二进制控制输入端和INH输入，具有低导通阻抗和很低的截止漏电流。

幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。

例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号，这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。

二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。

CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。

幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。

例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。

这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。

当INH输入端＝“1”时，所有通道截止。

控制输入为高电平时，“0”通道被选，反之，“1”通道被选。

CD4051引脚图CD4052引脚图CD4053引脚图CD4051逻辑图CD4052逻辑图CD4053逻辑图切换时间波形图Absolute Maximum Ratings 绝对最大额定值：Recommended Operating Conditions 建议操作条件：DC Electrical Characteristics 直流电气特性：DC Electrical Characteristics 直流电气特性：AC Electrical Characteristics 交流电气特性：相关下载：cd4051中文资料，。

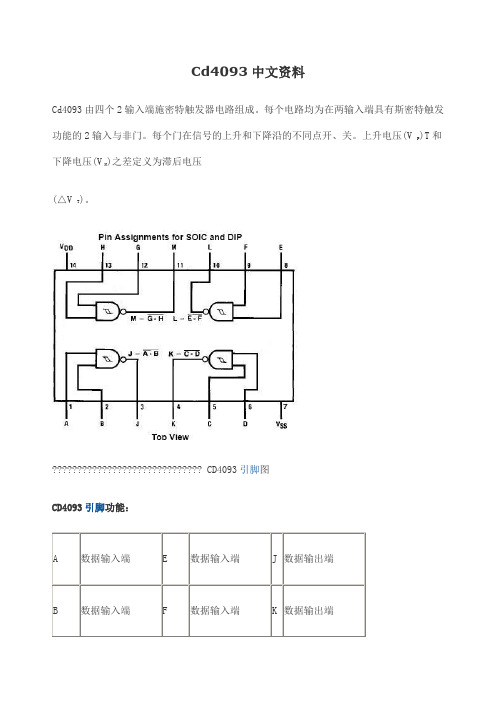

Cd4093中文资料Cd4093由四个2输入端施密特触发器电路组成。

每个电路均为在两输入端具有斯密特触发)T和功能的2输入与非门。

每个门在信号的上升和下降沿的不同点开、关。

上升电压(VP )之差定义为滞后电压下降电压(VN)。

(△VT?????????????????????????????? CD4093引脚图CD4093引脚功能：A数据输入端E数据输入端J数据输出端B数据输入端F数据输入端K数据输出端Absolute Maximum Ratings 绝对最大额定值：Recommended Operating Conditions 建议操作条件：DC Electrical Characteristics 直流电气特性：AC Electrical Characteristics 交流电气特性：tTLHVDD = 10V ?50 75VDD = 15V ?40 60 CIN Input Capacitance 输入电容(Any Input) ? 5.0 7.5 pF CPD Power Dissipation功耗 Capacitance (Per Gate) ?24 ?pF 典型应用电路：??????????????????????????????????????????????? ????? 负边缘触发??????????????????????????????????????????????? 正边缘触发?????????????????????????????????????????????? ?控振荡器????????应用电路：触摸开关?????????????????????????? ?电路中主要由一个四—2输入“与非”门集成电路CD4093组成。

R1、C1及CD4093的一个与非门（①、②、③脚，IC1）构成400Hz方波振荡器，振荡器输出的方波分成两路：一路直接送入一个与非门电路（④、⑤、⑥脚，IC2）；另一路经电容C2送入一个与非门（⑧、⑨、⑩脚，IC3）的一个输人端。

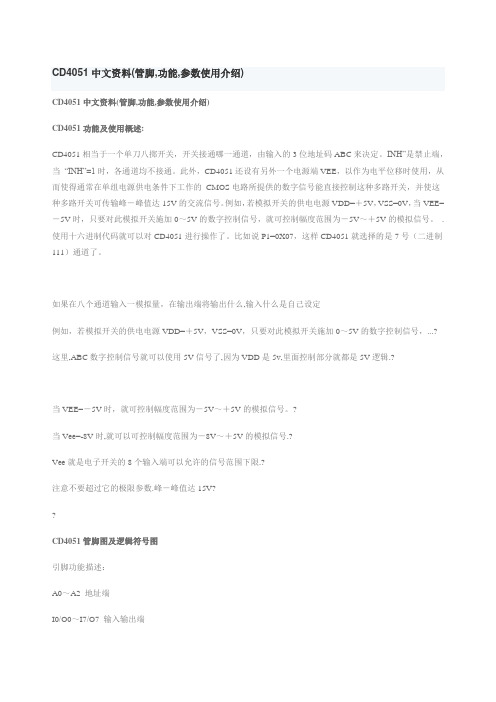

CD4051中文资料(管脚,功能,参数使用介绍)CD4051中文资料(管脚,功能,参数使用介绍)CD4051功能及使用概述:CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。

INH”是禁止端，当“INH”=1时，各通道均不接通。

此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。

例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。

. 使用十六进制代码就可以对CD4051进行操作了。

比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。

如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...? 这里,ABC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.?当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。

?当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.?Vee就是电子开关的8个输入端可以允许的信号范围下限.?注意不要超过它的极限参数.峰－峰值达15V??CD4051管脚图及逻辑符号图引脚功能描述：A0～A2 地址端I0/O0～I7/O7 输入输出端INH 禁止端O/I 公共输出/输入端VDD 正电源VEE 模拟信号地Vss 数字信号地CD4051逻辑图与真值表CD4051参数电源电压范围…………3V～15V输入电压范围…………0V～VDD 工作温度范围M类…………－55℃～125℃E 类………….－40℃～85℃极限值：电源电压…...－0.5V～18V输入电压……－0.5V~VDD+0.5V 输入电流…………….±10mA储存温度…………－65℃～150℃。

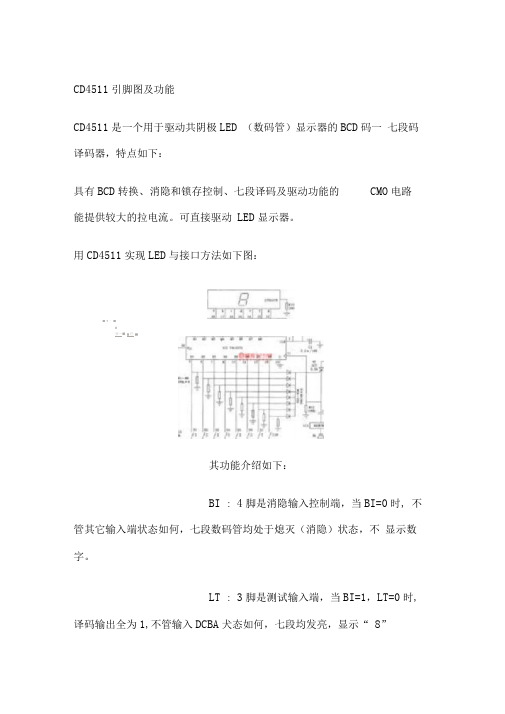

CD4511引脚图及功能CD4511是一个用于驱动共阴极LED （数码管）显示器的BCD码一七段码译码器，特点如下：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMO电路能提供较大的拉电流。

可直接驱动LED显示器。

用CD4511实现LED与接口方法如下图：■ • ・■i弭—■ H 巴M*其功能介绍如下：BI : 4脚是消隐输入控制端，当BI=0时, 不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。

LT : 3脚是测试输入端，当BI=1，LT=0时, 译码输出全为1,不管输入DCBA犬态如何，七段均发亮，显示“ 8”它主要用来检测数码管是否损坏。

LE:锁定控制端，当LE=0时，允许译码输出。

LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0 时的数值。

A1、A2、A3、A4、为8421BCD码输入端a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。

CD4511的内部有上拉电阻，在输入端与数码管笔段端接上限流电阻就可工作。

1.CD4511的引脚CD451倶有锁存、译码、消隐功能，通常以反相器作输出级，通常用以驱动LED其引脚图如3-2所示。

各引脚的名称：其中7、1、2、6分别表示A、B、C D; 5、4、3分别表示LE、BI、LT; 13、12、11、10、9、15、14 分别表示a、b、c、d、e、f、g。

左边的引脚表示输入，右边表示输出，还有两个引脚& 16分别表示的是VDD VSS 2. CD4511的工作原理1. CD4511的工作真值表如表3-22.锁存功能译码器的锁存电路由传输门和反相器组成，传输门的导通或截止由控制端LE的电平状态。

当LE为“0”电平导通，TG2截止；当LE为“ 1”电平时，TG1截止, TG2导通，此时有锁存作用。

如图3-3(3)译码CD4511译码用两级或非门担任，为了简化线路，先用二输入端与非门对输入数据B C进行组合，得出—卜_P—、—四项，然后将输入的数据A D 一起用或非门译码。

常用4000系列标准数字电路的中文名称资料型号器件名称厂牌备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TI CD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。

模拟开关CD4051,CD4052,CD4053中文资料模拟开关CD4051,CD4052,CD4053中文资料CD4051/CC4051是单8通道数字控制模拟电子开关，有三个二进控制输入端A、B、C和INH 输入，具有低导通阻抗和很低的截止漏电流。

幅值为4.5～20V的数字信号可控制峰值至20V的模拟信号。

例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V 的模拟信号。

这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。

当INH输入端＝“1”时，所有的通道截止。

三位二进制信号选通8通道中的一通道，可连接该输入端至输出。

CD4052/CC4052是一个差分4通道数字控制模拟开关，有A、B两个二进制控制输入端和INH 输入，具有低导通阻抗和很低的截止漏电流。

幅值为4.5～20V的数字信号可控制峰峰值至20V 的模拟信号。

例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V 的模拟信号，这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。

二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。

CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH 输入，具有低导通阻抗和低的截止漏电流。

幅值为4.5～20V的数字信号可控制峰-峰值至20V 的数字信号。

例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V 的模拟信号。

这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。

当INH输入端＝“1”时，所有通道截止。

CD4040中文资料汇总（CD4040引脚图及功能CD4040是12位二进制串行计数器，所有计数器位为主从触发器。

计数器在时钟下降沿进行计数，CR为高电平时，对计数器进行清零。

由于在时钟输入端使用斯密特触发器，对脉冲上升和下降时间无限制。

所有输入和输出均经过缓冲。

图 CD4040引脚图引出端符号：10脚：时钟输入端11脚：清除端Q0～Q11：计数器脉冲输出端VDD：正电源Vss：地推荐工作条件：电源电压范围…………3V～15V输入电压范围…………0V～VDD极限值：电源电压……－0.5V～18V、输入电压……－0.5V~VDD+0.5V、输入电流……………。

±10mA、储存稳定…………－65℃～150℃CD4040内部方框图CD4040应用电路（一）：CD4040构成的镉镍电池充电电路CD4040计数器芯片构成的镉镍电池充电器如图2所示。

它可对四节容量为500mA的镉镍电池串接充电，充电电流为50mA，充电时间为l.5个小时，并具有充电完成后自动断电的功能。

555时基电路构成时钟信号发生器，产生l0Hz的方波信号，其周期为6秒钟。

当接通电源时，由于IC2的③脚输出低电平，因而使半导体管VT1导通，并使继电器Kl吸合工作，触点K1-1闭合，开关S处于自保。

此时充电电流流向电池，并开始向电池充电。

状态指示灯LED被点亮，表示充电正在进行。

图2 CD4040构成的镉镍电池充电电路CD4040计数器构成分频器及充电电路。

在接通电源的同时，ICl 产生的时钟信号输给IC2的⑩脚，IC2开始计数。

由于IC2被接成8192：1的分频器，所以，只有在计数脉冲达到8192个时IC2的③脚才会由低电平变为高电平，使VTl截止，Kl停止工作而释放触点K1-1，使其变为断开状态，从而停止了充电。

VD2是用来防止电池电流倒流入电路的。

CD4040应用电路（二）0～16小时无级定时控制器电路原理与设计（NE555、CD4040）如图3所示为0～16小时无级定时控制电路。

CD4013中文资料(真值表,引脚图,电气参数等)CD4013中文资料(真值表,引脚图,电气参数等)CD4013功能:CD4013是一双D触发器,由两个相同的、相互独立的数据型触发器构成。

每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。

在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。

置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。

CD4013 Truth Table 真值表功能:CL (Note 1) D R S Q Q↑0 0 0 0 1↑ 1 0 0 1 0↓x 0 0 Q Qx x 1 0 0 1x x 0 1 1 0x x 1 1 1 1CD4013引脚图:图１CD4013引脚图CD4013内部结构图:图２CD4013内部电路图图3 CD4013逻辑图CD4013电气参数:Absolute Maximum Ratings 绝对最大额定值:DC Supply Voltage 直流供电电压 (VDD) -0.5 VDC to +18 VDC Input Voltage输入电压 (VIN) -0.5 VDC to VDD +0.5 VDC Storage Temperature Range储存温度范围 (TS) -65℃ to +150℃Recommended Operating Conditions 建议操作条件:DC Electrical Characteristics 直流电气特性:AC Electrical Characteristics 交流电气特性:图4 切换时间波形CD4013应用电路：图5（左）和图（右）中的CD4013是CMOS双D触发器，这类电路置位和复位信号是高电平有效，由于开关闭合时电容可视为短路而产生高电平，使RD=1，Q=0；若将此信号加到SD，则SD=1，Q=1;置位、复位过后，电容充电而使RD（SD）变为0，电路可进入计数状态。
