江苏质量流量计常用知识质量流量计是一种高精度的流量测量设备，在江苏的工业生产、科研实验、能源管理等众多领域都有着广泛的应用。
为了让大家更好地了解和使用质量流量计，本文将为您详细介绍江苏质量流量计的一些常用知识。
一、质量流量计的工作原理质量流量计的工作原理基于科里奥利力原理。
当流体在管道中流动时，如果管道绕着一个轴旋转，流体在管道中的流动就会受到一个力的作用，这个力就是科里奥利力。
质量流量计通过测量这个力的大小和方向，就能够准确地测量出流体的质量流量。
在江苏的实际应用中，不同类型的质量流量计可能会采用不同的具体实现方式，但基本原理都是基于科里奥利力。
二、质量流量计的分类在江苏市场上，常见的质量流量计主要有以下几种类型：1、热式质量流量计热式质量流量计是通过测量流体吸收或释放的热量来确定质量流量。
它具有响应速度快、精度较高的特点，适用于低流速和小流量的测量。
2、科里奥利质量流量计这是目前应用较为广泛的一种质量流量计，其测量精度高、稳定性好，能够测量多种流体，包括高粘度和腐蚀性流体。
3、电磁式质量流量计电磁式质量流量计利用电磁感应原理来测量流体的质量流量。
它适用于导电液体的测量，在江苏的化工、冶金等行业有一定的应用。
三、质量流量计的特点1、高精度质量流量计能够提供非常精确的流量测量结果，误差通常可以控制在很小的范围内，这对于江苏一些对流量测量精度要求极高的生产过程至关重要。
2、可测量多种流体无论是气体、液体还是浆液，质量流量计都能够进行准确测量，具有很广泛的适用性。
3、不受流体物理性质影响不像其他一些流量计，质量流量计的测量结果不受流体温度、压力、密度等物理性质变化的影响，能够在复杂的工况条件下保持稳定的测量性能。
4、实时测量能够实时提供流量数据，为江苏的生产过程控制和优化提供及时的信息支持。
四、质量流量计的安装与使用注意事项1、安装位置选择应选择在直管段较长、流场稳定的位置安装质量流量计，避免安装在弯头、阀门等附近，以减少流场干扰对测量结果的影响。
流量计基础知识
嘿，朋友们！今天咱来聊聊流量计这玩意儿。
你说这流量计啊，就像是咱生活中的一个小魔术棒，能把那些看不见摸不着的流体给量得明明白白的！
想象一下，水呀、油呀、气呀这些东西，在管道里跑来跑去，咱咋知道它们跑了多少呢？这时候流量计就闪亮登场啦！它就像一个超级厉害的记数员，兢兢业业地记录着流体的一举一动。
比如说咱家里的水表，那就是一种简单的流量计呀！每个月咱都能看看它，知道自己用了多少水，该交多少钱。
这多重要啊，不然水厂咋知道跟咱收多少银子呢！
再说说那些工厂里的大型流量计，那可真是大块头有大用处！它们能精确地测量各种工业流体的流量，这就好比是工厂的眼睛，没有它，生产过程可能就会乱套咯。
流量计的种类那也是多得让人眼花缭乱啊！有转子流量计，就像个小轮子在那转呀转，根据轮子转的快慢就能知道流量大小啦；还有电磁流量计，通过电磁感应的原理来工作，可神奇了呢！
你说这流量计是不是很有趣呀？它就像一个默默奉献的小卫士，在我们看不见的地方守护着流体的世界。
没有它，我们的生活和工业生产都会受到很大的影响呢！
而且哦，这流量计还得定期校准呢，不然它万一不准了，那可就麻烦啦！就像咱的手表，时间长了也得校对一下，不然走得不准了可咋办。
所以啊，可别小瞧了这小小的流量计，它的作用可大着呢！它让我们对那些看不见的流体有了更清楚的认识，也让我们的生活和工作更加有序和高效。
怎么样，现在是不是对流量计有了更深的了解呀？是不是觉得它特别神奇呀？嘿嘿，我就说嘛，这玩意儿可有意思啦！。
流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。
中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。
为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。
二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。
三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。
2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。
3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。
4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。
5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。

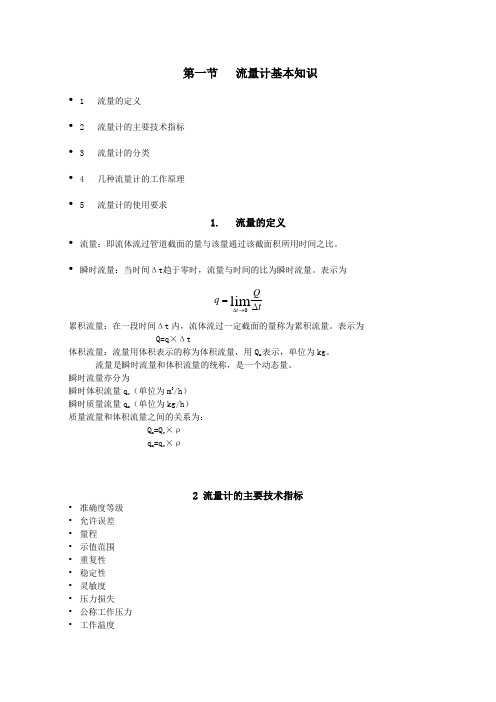

第一节 流量计基本知识• 1 流量的定义• 2 流量计的主要技术指标 • 3 流量计的分类• 4 几种流量计的工作原理 • 5 流量计的使用要求1. 流量的定义• 流量：即流体流过管道截面的量与该量通过该截面积所用时间之比。
• 瞬时流量：当时间Δt 趋于零时，流量与时间的比为瞬时流量。
表示为tQ q t ∆=→∆lim累积流量：在一段时间Δt 内，流体流过一定截面的量称为累积流量。
表示为 Q=q ×Δt体积流量：流量用体积表示的称为体积流量，用Q m 表示，单位为kg 。
流量是瞬时流量和体积流量的统称，是一个动态量。
瞬时流量亦分为瞬时体积流量q v （单位为m 3/h ） 瞬时质量流量q m （单位为kg/h ） 质量流量和体积流量之间的关系为：Q m =Q v ×ρ q m =q v ×ρ2 流量计的主要技术指标• 准确度等级 • 允许误差 • 量程 • 示值范围 • 重复性 • 稳定性 • 灵敏度 • 压力损失• 公称工作压力 •工作温度1.流量（示值）范围：流量计可测量的最大流量与最小流量的范围。
2.量程和量程比：流量范围的最大流量和最小流量值之差称为流量计的量程。
最大流量和最小流量值之比称为流量计的量程比。
3.允许误差：流量计在正常工作条件下允许的最大误差（误差极限值）称为流量计的允许误差。
允许误差可用绝对误差表示和相对误差表示。
绝对误差=仪表指示值-标准器的值（检定值）相对误差=示值绝对误差/检定值流量计的允许误差多用相对误差表示。
4. 准确度等级流量计的示值接近被测量真值的能力，称为流量计的准确度。
在符合一定的计量要求，使流量计的误差保持在规定的极限内的流量计的等级、级别、称为流量计的准确度等级。
流量计的准确度等级用流量计的允许误差的大小表示，即用流量计的允许误差去掉“±”和“%”符号后的数值表示。
5. 重复性：流量计的重复性是指在相同工作条件下，对同一被测量进行多次测量，其示值的变化。
计量产品基础知识一、流量计的种类及原理一、容积式流量计种类及原理1、腰轮流量计□工作原理腰轮流量计又称罗茨或转动流量计，当气体由进口流入，在进出口压差作用下，处于图3a位置时，腰轮Ａ上的合成力矩不平衡，故腰轮Ａ不能转动。
而腰轮B上的合成力矩不平衡，故腰轮B按顺时针方向转动，同时把计量室内的气体排向出口，与此同时腰轮B转轴上的驱动齿轮带动了腰轮Ａ转轴上的驱动齿轮，使腰轮Ａ按逆时针方向转动，逐渐由图3ｂ位置到达图3ｃ位置，同样通过两腰轮上所受力矩和转动过程则形成图3ｄ位置，两腰轮如此主从交替转动，腰轮旋转一周就有四个如图中阴影部分容积的气体排出，通过腰轮的转数和齿轮减速系统，输入到指示机械从而显示出气体的总流量。
腰轮流量计主要由壳体、腰轮、驱动齿轮、出轴密封、精度修正器、计数器等组成。
特点：具有测量准确度高，量程比宽，被测气体的密度和粘度的变化对仪表示值和准确度影响小，对仪表前后直管段要求不高，但仪表传动机构复杂，制造要求高，关键件易磨损。
腰轮流量计需定期清洗和添加、更换润滑油。
2、椭圆齿轮式流量计椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，如下图所示：原理与腰轮流量计的工作原理类似。
椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。
如果被测液体介质中夹杂有气体时，也会引起测量误差。
3、刮板式流量计□工作原理如图所示，刮板在流体的推动下带动转子一起转动，转动过程中刮板在固定的凸轮的作用下依次伸出缩回，连续地与壳体壁形成计量腔计量流体体积，计量腔的容积是固定的，因此，转子的转数与流过流量计的流体体积成正比，通过减速机构在计数器中得到流体体积。
刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。
流量计可以现场显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套使用，可进行远程测量、显示和控制。
流量计知识学习：流量计对原油计量准确性的影响
发布时间：2012-9-5 16:05:20信息提供：交接室
1、流量的影响
流量计应考虑选用常用流量在流量计最大量程70%～80%范围内的型号，这样才能保证流量计在规定的误差范围内运行。
流量计一般只进行高、中、低3个运行排量点的检定，若3个点检定的基本误差和重复性均合格，即判定此台流量计可作为合格计量仪表使用。
根据《动态计量—油量计算》规定，测定流量计是否合格采用流量计基本误差法(±0.2%或±0.5%)，故其本身已存在误差，这就要求在检定流量计时，应选取合适的检定点，并且输油要平稳，流量控制在一定范围内，以使流量计尽量运行在检定最佳点处，减少因计量时采用基本误差法而带来的误差。
2、温度的影响
当温度变化时，原油的粘度、体积等参数随之变化，对计量的准确性带来影响。
而流量计在生产运行条件下的温度与检定条件下的温度往往是不一致的，这受输油生产工艺所需温度的限制。
(1)温度的变化使得流量计腔体膨胀和间隙改变，流量计的基本误差亦随之变化。
工作条件下的原油温度高于检定条件下的原油温度越多，流量计的基本误差就越小，流量体积越少；反之亦然。
(2)温度的变化使得原油粘度发生改变。
工作条件下的输油温度高于检定条件下的温度，原油粘度减小，漏失量增大，基本误差也向负方向偏移；反之亦然。
3、压力的影响
在输油过程中，当实际运行压力高于检定压力时，被计量的液体受压体积变小。
而流量计壳体的弹性变形随着压力的增高，计量室容积会增大，由此引起转子与壳体之间的间隙增大，漏失量随之增加。
这两种作用的叠加，均使计量值小于实际值。
如果运行压力低于检定压力，情况则相反。
识学习：原油密度值对原油计量准确性的影响
发布时间：2012-9-5 16:08:33信息提供：交接室
密度的测量在操作中需要注意很多问题，如盛装原油容器的高度、直径、温度，原油的流动性，装油时产生的气泡，密度计的清洁和干燥，环境温度的变化等，这些都影响着原油密度测量的精度。
1、时间的影响
原油采样后若不尽快测量，轻组分挥发，原油密度就会增大。
油罐密封效果不可能达到100%，因此，油蒸气的逸出总是难免的。
同一罐油在数天后密度肯定会有变化，变化量甚至可以达到0.1%。
2、含水率和明水的影响
原油的含水率越高，其密度相对就越大。
刚进完油与充分沉降后所测得的原油密度、含水率均有很大的差别。
而明水对密度的影响更为突出，刚输完油后，罐底的明水层翻滚混入油中，原油的密度必然会增大，如果输油后静置8h，则明水层又会沉入罐底，油品密度相应减小。
3、测量准确性的影响
按目前测量精度最高的“SY-02型”分析，它的最大允许误差为0.2kg/m3。
由于视觉误差、油品液面的张力会使油液面与密度计的干管间产生弯月面，会使读数产生误差。
视觉误差最大为半个刻度，即0.1kg/m3，而弯月面造成的误差可达0.3kg/m3，这里以后者作为按操作规程测试密度时可能产生的视觉误差。
知识学习：温度对原油计量准确性的影响
发布时间：2012-9-5 16:09:47信息提供：交接室
通常外销的原油计量温度大致在50～55℃左右。
在此范围区间，温度体积修正系数KFC20<1，温度和体积修正系数负相关，呈线性。
随着计量温度的增加，体积修正系数的取值线性减小，反之系数则相应的线性增加。
在温度的读取上可能会产生温度计套管未及时清理造成的温度计未能达到设计插入深度问题。
经实际检测，清理温度计套管前后温度相差0.5℃，也就是说每次读取温度时要比实际温度低读0.5℃。
温度的变化体现在原油体积修正系数VCF上，温度每降低0.25℃，VCF 至少增加0.0002，若按年外销量160×104t计算，仅温度低读这一项，产生的原油计量偏差就有650t左右。
其实造成原油外销交接计量准确性的原因还有很多，如何降低这些因素的影响是我们不断努力和完善的方向。
通过对这些因素进行认真细致的分析，并随着计量技术水平的不断提高以及相关国家和国际标准的不断完善，原油动态交接计量的准确性也会不断提高。
影响原油交接密度变化的主要因素及解决对策
发布时间：2012-7-18 8:50:54信息提供：交接室
在管道原油动态交接计量中，油量的多少采取了质量计量的方法进行交接结算。
密度是影响原油质量交接的一个重要的因素，与油量计量的大小成正比。
采油厂在日常集输管理中应尽量保持各矿原油外输的稳定性，避免出现流量忽上忽下、大起大落的现象，若由于特殊因素出现一个矿流量大幅减少时，可通过计算按比例适当提高另几个矿外输流量的方式稳定流量状态，这样就可以有效地维持一个稳定、较好的原油密度数值，才能确保原油外输交接计量的平稳、准确。
原油交接计量是关系到采油厂原油产量指标完成情况的重要环节，也是油量结算的最终环节，关系到整个采油厂的利益。
在原油交接的技术操作上，交接双方完全依照国家、行业和企业的各项技术标准执行，严格而又规范，任何违章违规的技术操作均会被视为无效，甚至受到处罚。
但在技术应用的管理上，油田各单位、交接各方却不尽相同，这种技术管理执行上的差异，就可能加大了交接计量出现的偏差，如何使这种偏差降低到最小，最有效的维护输油方的经济效益是技术管理上需要努力的方向。
同时，技术管理的执行又需要集输“系统管理”的支持和配合，只有做到管理方向正确、措施执行准确，才能够真正实现维护采油厂经济利益不受损失平稳外输的目标。
