流量计基础知识

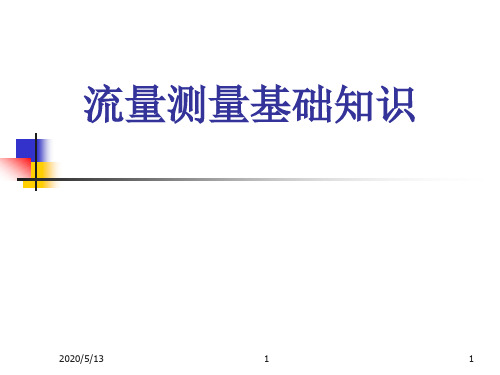

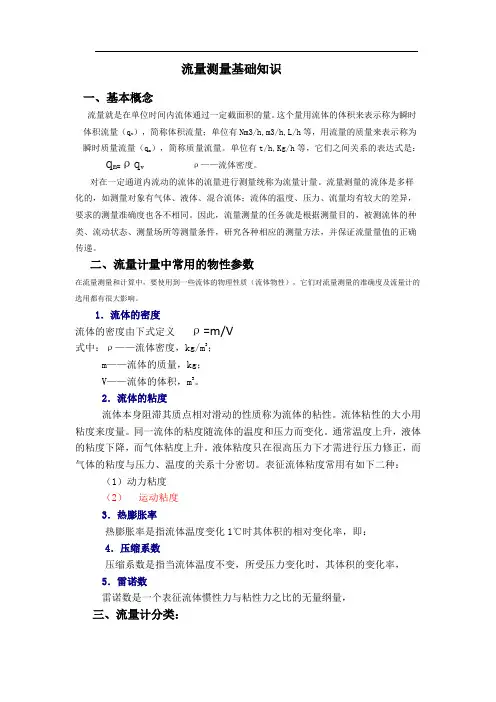

流量测量基础知识一、基本概念流量就是在单位时间内流体通过一定截面积的量。

这个量用流体的体积来表示称为瞬时体积流量（q v），简称体积流量；单位有Nm3/h,m3/h,L/h等，用流量的质量来表示称为瞬时质量流量（q m），简称质量流量。

单位有t/h,Kg/h等，它们之间关系的表达式是：q m=ρq vρ——流体密度。

对在一定通道内流动的流体的流量进行测量统称为流量计量。

流量测量的流体是多样化的，如测量对象有气体、液体、混合流体；流体的温度、压力、流量均有较大的差异，要求的测量准确度也各不相同。

因此，流量测量的任务就是根据测量目的，被测流体的种类、流动状态、测量场所等测量条件，研究各种相应的测量方法，并保证流量量值的正确传递。

二、流量计量中常用的物性参数在流量测量和计算中，要使用到一些流体的物理性质（流体物性），它们对流量测量的准确度及流量计的选用都有很大影响。

1．流体的密度流体的密度由下式定义ρ=m/V式中：ρ——流体密度，kg/m3；m——流体的质量，kg；V——流体的体积，m3。

2．流体的粘度流体本身阻滞其质点相对滑动的性质称为流体的粘性。

流体粘性的大小用粘度来度量。

同一流体的粘度随流体的温度和压力而变化。

通常温度上升，液体的粘度下降，而气体粘度上升。

液体粘度只在很高压力下才需进行压力修正，而气体的粘度与压力、温度的关系十分密切。

表征流体粘度常用有如下二种：（1）动力粘度（2）运动粘度3．热膨胀率热膨胀率是指流体温度变化1℃时其体积的相对变化率，即：4．压缩系数压缩系数是指当流体温度不变，所受压力变化时，其体积的变化率，5．雷诺数雷诺数是一个表征流体惯性力与粘性力之比的无量纲量，三、流量计分类：1、差压式流量计是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。

2、容积式流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

电磁流量计与涡街流量计一、概述1. 流量概念一般所讲的流量大小，是指单位时间内流过管道某一截面的流体数量的大小，即瞬时流量。

而在某一段时间内流过管道的流体流量的总和，即瞬时流量在某一段时间内的累计值，称为总量（累计流量）。

流量和总量，可以用质量表示，也可以用体积表示。

以质量表示的称为质量流量用符号M 表示；以体积表示的称为体积流量，用符号Q 表示。

若流体的密度为ρ，则体积流量与质量流量之间的关系是： 质量流量(M)=体积流量(Q)×密度(ρ)，体积流量量(Q)=)((M)ρ密度质量流量流量的单位：体积流量单位常用m 3/h 、L/h 、m 3/s,质量流量单位常用T/h 、 kg/h 体积总量单位常用m 3,质量总量常用T 。

就是满足精度的情况下最大流量和最小流量的比值。

2. 流量计分类测量流体流量的仪表叫流量计，流量计有很多的分类方法，我们仅举一种大致的分类方法，如下：1．速度式流量计：以测量流体在管道内的流速作为测量依据来计算流量的仪表。

如：涡轮流量计、旋涡流量计、电磁流量计、旋翼水表、差压式流量计、堰式流量计等。

2．容积流量计：以单位时间内所排出的流体的固定容积的数目作为测量依据来计算流量的仪表。

如：椭圆齿轮流量计、腰轮流量计、刮板流量计、活塞流量计等。

3．质量流量计：以测量流过的质量为依据的流量计。

如：惯性力式质量流量计、补偿式质量流量计等。

二、电磁流量计1．电磁流量计原理：根据电磁感应定律可知，导体在磁场中运动而切割磁力线时，导体中便有感应电势产生。

当导电液体流过电磁流量计时，即相当于运动中的导体，流体流动的方向与电磁场方向垂直，切割磁力线时会产生感应电动势，其感应电动势与流体流速、磁感应强度、流量计内径成正比。

该感应电动势由流量计管壁上的一对电极检测到，通过运算就可得到流量。

感应电动势方程为：E=D×V×B其中：E—感应电动势；D—测量管内径；V—流速；B—磁感应强度。

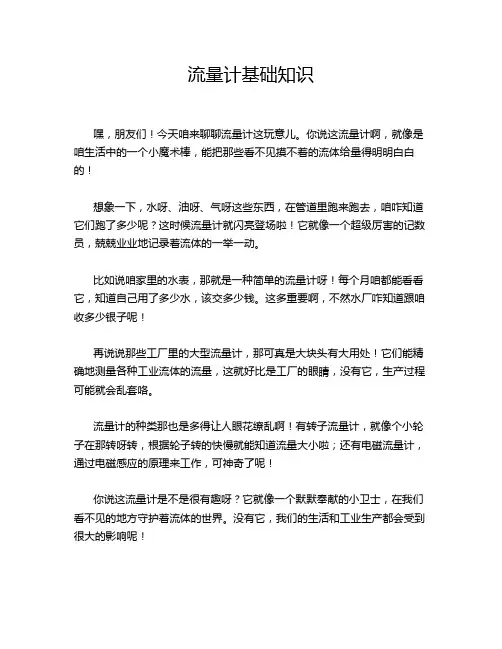

流量计基础知识
嘿，朋友们！今天咱来聊聊流量计这玩意儿。

你说这流量计啊，就像是咱生活中的一个小魔术棒，能把那些看不见摸不着的流体给量得明明白白的！
想象一下，水呀、油呀、气呀这些东西，在管道里跑来跑去，咱咋知道它们跑了多少呢？这时候流量计就闪亮登场啦！它就像一个超级厉害的记数员，兢兢业业地记录着流体的一举一动。

比如说咱家里的水表，那就是一种简单的流量计呀！每个月咱都能看看它，知道自己用了多少水，该交多少钱。

这多重要啊，不然水厂咋知道跟咱收多少银子呢！
再说说那些工厂里的大型流量计，那可真是大块头有大用处！它们能精确地测量各种工业流体的流量，这就好比是工厂的眼睛，没有它，生产过程可能就会乱套咯。

流量计的种类那也是多得让人眼花缭乱啊！有转子流量计，就像个小轮子在那转呀转，根据轮子转的快慢就能知道流量大小啦；还有电磁流量计，通过电磁感应的原理来工作，可神奇了呢！
你说这流量计是不是很有趣呀？它就像一个默默奉献的小卫士，在我们看不见的地方守护着流体的世界。

没有它，我们的生活和工业生产都会受到很大的影响呢！
而且哦，这流量计还得定期校准呢，不然它万一不准了，那可就麻烦啦！就像咱的手表，时间长了也得校对一下，不然走得不准了可咋办。

所以啊，可别小瞧了这小小的流量计，它的作用可大着呢！它让我们对那些看不见的流体有了更清楚的认识，也让我们的生活和工作更加有序和高效。

怎么样，现在是不是对流量计有了更深的了解呀？是不是觉得它特别神奇呀？嘿嘿，我就说嘛，这玩意儿可有意思啦！。

流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。

中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。

为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。

二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。

三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。

2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。

3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。

4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。

5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。

计量产品基础知识一、流量计的种类及原理一、容积式流量计种类及原理1、腰轮流量计□工作原理腰轮流量计又称罗茨或转动流量计，当气体由进口流入，在进出口压差作用下，处于图3a位置时，腰轮Ａ上的合成力矩不平衡，故腰轮Ａ不能转动。

而腰轮B上的合成力矩不平衡，故腰轮B按顺时针方向转动，同时把计量室内的气体排向出口，与此同时腰轮B转轴上的驱动齿轮带动了腰轮Ａ转轴上的驱动齿轮，使腰轮Ａ按逆时针方向转动，逐渐由图3ｂ位置到达图3ｃ位置，同样通过两腰轮上所受力矩和转动过程则形成图3ｄ位置，两腰轮如此主从交替转动，腰轮旋转一周就有四个如图中阴影部分容积的气体排出，通过腰轮的转数和齿轮减速系统，输入到指示机械从而显示出气体的总流量。

腰轮流量计主要由壳体、腰轮、驱动齿轮、出轴密封、精度修正器、计数器等组成。

特点：具有测量准确度高，量程比宽，被测气体的密度和粘度的变化对仪表示值和准确度影响小，对仪表前后直管段要求不高，但仪表传动机构复杂，制造要求高，关键件易磨损。

腰轮流量计需定期清洗和添加、更换润滑油。

2、椭圆齿轮式流量计椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，如下图所示：原理与腰轮流量计的工作原理类似。

椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。

如果被测液体介质中夹杂有气体时，也会引起测量误差。

3、刮板式流量计□工作原理如图所示，刮板在流体的推动下带动转子一起转动，转动过程中刮板在固定的凸轮的作用下依次伸出缩回，连续地与壳体壁形成计量腔计量流体体积，计量腔的容积是固定的，因此，转子的转数与流过流量计的流体体积成正比，通过减速机构在计数器中得到流体体积。

刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。

流量计可以现场显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套使用，可进行远程测量、显示和控制。
