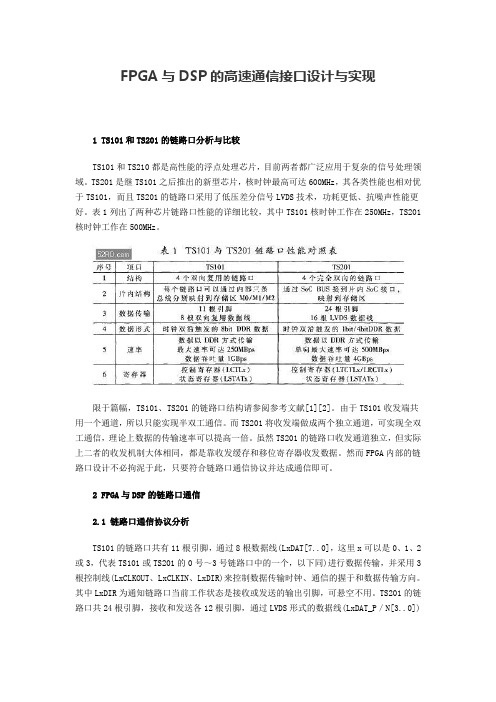

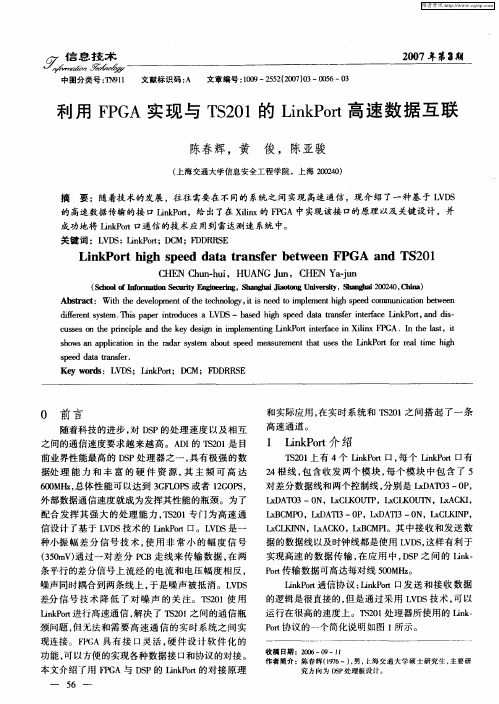

FPGA与DSP的高速通信接口设计与实现1 TS101和TS201的链路口分析与比较TS101和TS210都是高性能的浮点处理芯片,目前两者都广泛应用于复杂的信号处理领域。
TS201是继TS101之后推出的新型芯片,核时钟最高可达600MHz,其各类性能也相对优于TS101,而且TS201的链路口采用了低压差分信号LVDS技术,功耗更低、抗噪声性能更好。
表1列出了两种芯片链路口性能的详细比较,其中TS101核时钟工作在250MHz,TS201核时钟工作在500MHz。
限于篇幅,TS101、TS201的链路口结构请参阅参考文献[1][2]。
由于TS101收发端共用一个通道,所以只能实现半双工通信。
而TS201将收发端做成两个独立通道,可实现全双工通信,理论上数据的传输速率可以提高一倍。
虽然TS201的链路口收发通道独立,但实际上二者的收发机制大体相同,都是靠收发缓存和移位寄存器收发数据。
然而FPGA内部的链路口设计不必拘泥于此,只要符合链路口通信协议并达成通信即可。
2 FPGA与DSP的链路口通信2.1 链路口通信协议分析TS101的链路口共有11根引脚,通过8根数据线(LxDAT[7..0],这里x可以是0、1、2或3,代表TS101或TS201的0号~3号链路口中的一个,以下同)进行数据传输,并采用3根控制线(LxCLKOUT、LxCLKIN、LxDIR)来控制数据传输时钟、通信的握于和数据传输方向。
其中LxDIR为通知链路口当前工作状态是接收或发送的输出引脚,可悬空不用。
TS201的链路口共24根引脚,接收和发送各12根引脚,通过LVDS形式的数据线(LxDAT_P/N[3..0])和时钟线(LxCLK_P/N)进行数据传输,并采用LxACK和LxBCMP#(‘#’代表信号低有效)来通知接收准备好和数据块传输结束。
采用FPGA与DSP通过链路口通信的关键是令双方通信的握手信号达成协议,促使数据传输的进行。

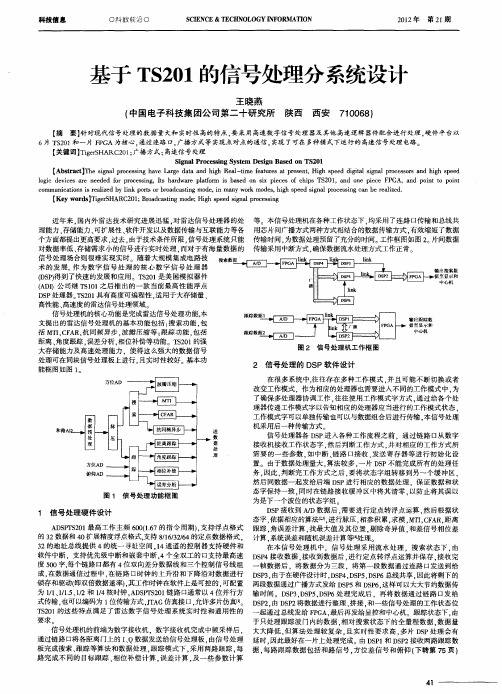

基于ADSP-TS201评估系统概述1、ADSP-TS201的主要性能●高达600MHz运行速度,1.6ns指令周期。
●24Mbit片内DRAM。
●双运算模块,每个计算块包含一个ALU,一个乘法器,一个移位器,一个寄存器组和一个通信逻辑运算单元(CLU)。
●双整数ALU,提供数据寻址和指针操作功能。
●集成I/O接口,包括14通道的DMA控制器,外部端口,4个链路口,SDRAM控制器,可编程标志引脚,2个定时器输出引脚等用于系统连接。
●通过共享总线可无缝连接多达8个TigerSHARC DSP。
ADSP-TS201的性能直接决定了其主要优点有:●提供高性能静态超标量DSP操作,专门优化适用于通信和需要多DSP处理器的应用。
●优异的DSP算法和I/O性能表现。
●DMA控制器支持14个DMA通道,可完成片内存储器,片外存储器,存储器映射外设,链路口,主机处理器和其他多处理器之间的低开销的高速传输。
●非常灵活的指令集和支持高级语言的DSP结构便于DSP编程。
●可扩展的多处理器系统,连接时仅需很低的通信开销。
表1显示了ADSP-TS201的性能指标。
表1 ADSP-TS201通用算法性能Table 2-1 general purpose algorithm benchmarks on ADSP-TS201性能指标速度时钟周期1024点复数FFT(基2)15.7μs 941964K点复数FFT(基2) 2.33ms 1397544FIR滤波器(每个抽头)0.83ns 0.5[8⨯8][8⨯8]矩阵乘(复浮点数) 2.3μs 13992、系统的整体结构在系统中,ADSP-TS201作为主DSP芯片,是处理核心,主要完成信号处理所要求的各种算法的实现。
该芯片速度快,运算精度高,很适合浮点应用的开发。
系统的逻辑控制、译码等功能由一片FPGA芯片来实现,因其具有灵活和紧凑的特点。
除此之外,电路系统中还包含了硬件电路和软件算法得以实现所必须的辅助电路。
