第十一章排架结构

第一章P161、按构造材料不同，建筑构造有哪些类型？混凝土构造、砌体构造、钢构造、木构造2、排架构造的屋面横梁、柱及根底是如何连接的？屋面横梁与柱的顶端铰接，柱的下端与根底顶面固接。

3、框架构造的组成构件有哪些？各构件间如何连接？横梁、柱和根底。

框架横梁和框架柱刚性连接，底层柱脚与根底顶面固接。

4、多层和高层房屋通常如何区分?通常把10层及10层以上〔或高度大于28m〕的房屋构造称为高层房屋构造，而把9层及以下的房屋构造称为多层房屋构造。

5、什么是钢筋混凝土剪力墙？钢筋混凝土剪力墙是指以承受水平荷载为主要目的〔同时也承受相应范围内的竖向荷载〕而在房屋构造中设置的成片钢筋混凝土墙体。

第二章P291、构造构件的预定功能要求有哪些？构造在规定的设计使用年限内，应满足平安性、适用性、耐久性等各项功能要求。

2、什么叫作用？什么是直接作用？什么是间接作用？什么是永久作用、可变作用和偶然作用？作用指施加在构造上的集中力或分布力以及引起构造外加变形或约束变形的原因。

直接作用指施加在构造上的集中力或分布力。

间接作用指引起构造外加变形或约束变形的作用。

永久作用指在设计基准期内量值不随时间变化，或其变化与平均值相比可以忽略不计的作用。

可变作用指在设计基准期内量值随时间变化而变化，且其变化与平均值相比不可忽略的作用。

偶然作用指在设计基准期内不一定出现，而一旦出现其量值很大且持续时间短的作用。

3、什么叫作用效应、构造抗力？它们有何特点由作用引起的构造或构造构件的反响，例如内力、变形和裂缝等，称为作用效应；荷载引起的构造的内力和变形，也称为荷载效应。

构造或构造构件承受作用效应的能力称为构造抗力。

作用和作用效应是一种因果关系，故作用效应也具有随机性，影响构造斥力的主要因素却不是作用效应，而是构造的几何参数和所用材料的性能。

4、什么是可靠度?构造的可靠度指的是构造或构件在规定的时间内，在规定的条件下具备预定功能的概率。

5、如何划分构造的平安等级？它与构造重要性系数有什么关系？构造的平安等级来自?建筑构造可靠度设计统一标准?GB 50068-2001第3.0.11条，分一、二、三级；是指构造构件承载能力极限状态的可靠指标。

第一章：绪论一、建筑物内在特质：安全性、适用性、耐久性；外在特性：使用性和美学要求。

二、现代建筑结构需要满足的基本要求：平衡、稳定(雨篷的倾覆）、承载能力、适用、经济、美观三、建筑结构按材料分类:1、混凝土结构(优点：节省刚材、就地取材、耐火耐久、可模性好、整体性好；缺点:自重较大、抗裂性较差）2、砌体结构(优点：就地取材、成本低；缺点：材料强度较低、结构自重大、施工砌筑速度慢、现场作业量大)3、钢结构（优点：钢结构材料质量均匀、强度高、构件截面小、重量轻、可焊性好、制造工艺比较简单、便于工业化施工;缺点：钢材易锈蚀，耐火性较差、价格较贵）4、木结构(木结构制造简单、自重轻、加工容易.缺点是易燃、易腐、易受虫蛀）四、按受力和构造特点分类:混合结构、排架结构、框架结构、剪力墙结构、其他形式的结构第二章：建筑结构的设计标准和设计方法一、我国所采用的设计基准期为50年,使用70年。

二、结构在规定的设计使用年限内,应满足安全性(结构安全性要求:在正常施工和正常使用时，能承受可能出现的各种作用，在设计规定的偶然事件发生时及发生后,仍能保持必须的整体稳定性，即建筑结构仅产生局部的损坏而不致发生连续倒塌）、适用性、耐久性等各项功能要求三、作用：作用指施加在结构上的集中分布力（称为直接作用，即通常所说的荷载)以及引起结构外加变形或约束变形的原因。

作用按时间的变异分类：永久作用（自重、土壤压力、基础沉降及焊接变形等）、可变作用（楼面活荷载、雪荷载、风荷载等）、偶然作用（地震、爆炸、撞击)四、由作用引起的结构或结构构件的反应。

例如内力、变形和裂缝等，称为作用效应;荷载引起的结构的内力和变形,也成为荷载效应。

五、抗力是结构或结构构件承重作用效应的能力（影响结构抗力因素是结构的几何参数和所用材料的性能）六、结构的可靠性：指结构在规定时间内,在规定的条件下完成预定功能的能力；结构的可靠度是对结构可靠性的定量描述，即结构在规定时间内、在规定条件下完成预定功能的概率。

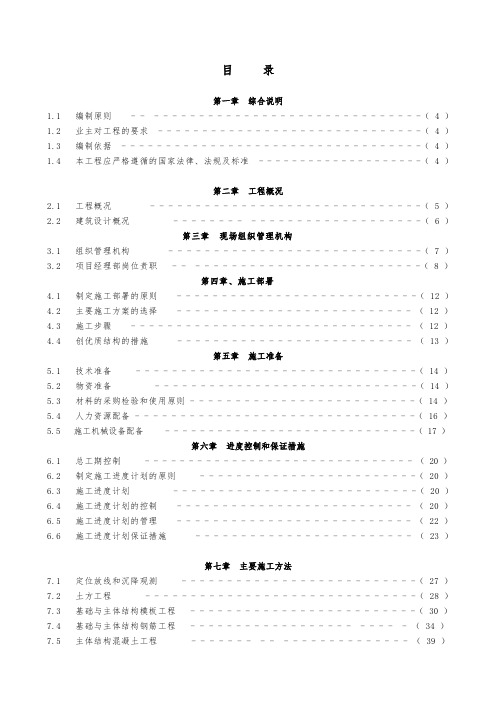

目录第一章综合说明1.1 编制原则 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 4 ）1.2 业主对工程的要求 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 4 ）1.3 编制依据 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 4 ）1.4 本工程应严格遵循的国家法律、法规及标准 - - - - - - - - - - - - - - - - - - - -（ 4 ）第二章工程概况2.1 工程概况 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 5 ）2.2 建筑设计概况 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 6 ）第三章现场组织管理机构3.1 组织管理机构 - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 7 ）3.2 项目经理部岗位责职 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 8 ）第四章、施工部署4.1 制定施工部署的原则 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 12 ）4.2 主要施工方案的选择 - - - - - - - - - - - - - - - - - - - - - - - - - - （ 12 ）4.3 施工步骤 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 12 ）4.4 创优质结构的措施 - - - - - - - - - - - - - - - - - - - - - - - - - - （ 13 ）第五章施工准备5.1 技术准备 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 14 ）5.2 物资准备 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 14 ）5.3 材料的采购检验和使用原则 - - - - - - - - - - - - - - - - - - - - - - - - -（ 14 ）5.4 人力资源配备 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 16 ）5.5 施工机械设备配备 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 17 ）第六章进度控制和保证措施6.1 总工期控制 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 20 ）6.2 制定施工进度计划的原则 - - - - - - - - - - - - - - - - - - - - - - - -（ 20 ）6.3 施工进度计划 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 20 ）6.4 施工进度计划的控制 - - - - - - - - - - - - - - - - - - - - - - - - - - （ 20 ）6.5 施工进度计划的管理 - - - - - - - - - - - - - - - - - - - - - - - - - - （ 22 ）6.6 施工进度计划保证措施 - - - - - - - - - - - - - - - - - - - - - - - - （ 23 ）第七章主要施工方法7.1 定位放线和沉降观测 - - - - - - - - - - - - - - - - - - - - - - - - - -（ 27 ）7.2 土方工程 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 28 ）7.3 基础与主体结构模板工程 - - - - - - - - - - - - - - - - - - - - - - - - -（ 30 ）7.4 基础与主体结构钢筋工程 - - - - - - - - - - - - - - - - - - - - - - - （ 34 ）7.5 主体结构混凝土工程 - - - - - - - - - - - - - - - - - - - - - - - （ 39 ）7.6 砌筑工程 - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 42 ）7.7 装饰工程 - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 43 ）7.8 楼地面工程- - - - - - - - - - - - - - - - - - - - - - - -（44）7.9 外墙面砖工程- - - - - - - - - - - - - - - - - - - - - - （44）7.10 铝合金门窗安装施工方法 - - - - - - - - - - - - - - - - - - - - - - -（ 53 ）7.11 水电安装工程 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 55 ）7.12 钢管脚手架搭设 - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 62 ）第八章、质量保证措施8.1 单位工程质量目标 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 64 ）8.2 质量预控及检测程序 - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 64 ）8.3 施工质量保证体系 - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 66 ）8.4 工程施工质量保证措施 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 74 ）8.5 工序的质量控制和质量管理点的设置 - - - - - - - - - - - - - - - - - - - - - -（ 75 ）8.6 保证工程质量措施 - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 76 ）8.7 工程资料管理措施 - - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 79 ）8.8 创建“无渗漏”工程技术措施 - - - - - - - - - - - - - - - - - - - - - - - -（ 80 ）8.9 季节性施工技术措施 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 81 ）8.10 夜间施工技术措施 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 81 ）第九章、职业健康安全管理措施9.1 职业健康安全管理目标与指标 - - - - - - - - - - - - - - - - - - - - - - - （ 82 ）9.2 安全生产管理原则 - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 82 ）9.3 建立职业安全健康管理机构 - - - - - - - - - - - - - - - - - - - - - - - （ 82 ）9.4 安全管理制度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 83 ）9.5 安全生产责任制 - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 86 ）9.6 安全教育 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 87 ）9.7 对安全生产的控制 - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 88 ）9.8 临时用电安全防护 - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 88 ）9.9 主要施工机械安全管理措施 - - - - - - - - - - - - - - - - - - - - - - - - - - （ 90 ）9.10 安全防范措施 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 91 ）9.11 消防保卫措施 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 92 ）9.12 预防高处坠落事故的安全技术措施 - - - - - - - - - - - - - - - - - - - - （ 94 ）第十章、环境管理措施10.1 环境管理目标与指标 - - - - - - - - - - - - - - - - - - - - - - - - - -（ 95 ）10.2 文明施工管理体系 - - - - - - - - - - - - - - - - - - - - - - - - - -（ 95 ）10.3 施工现场场容布置及形象管理 - - - - - - - - - - - - - - - - - - - - - - -（ 96 ）10.4 防污染控制措施 - - - - - - - - - - - - - - - - - - - - - - - - - - -（ 97 ）10.5 文明施工、环境保护检查措施 - - - - - - - - - - - - - - - - - - - - - （ 98 ）10.6 外部关系协调，防止施工扰民及民扰措施 - - - - - - - - - - - - - - - - - -（ 98 ）第十一章、施工平面布置-11.1 施工临时设施计划 - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 100 ）11.2 施工用电、用水计划 - - - - - - - - - - - - - - - - - - - - - - - - - - （ 100 ）11.3 施工总平面布置 - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 102 ）11.4 施工现场平面管理 - - - - - - - - - - - - - - - - - - - - - - - - - - - （ 104 ）第一章综合说明1.1 编制原则本工程位于东莞玖龙纸业有限公司厂区内，PM32成品仓库，建筑面积5704.85平方米，占地面积5704.85平方米，单层排架结构，檐口标高23.4米。
