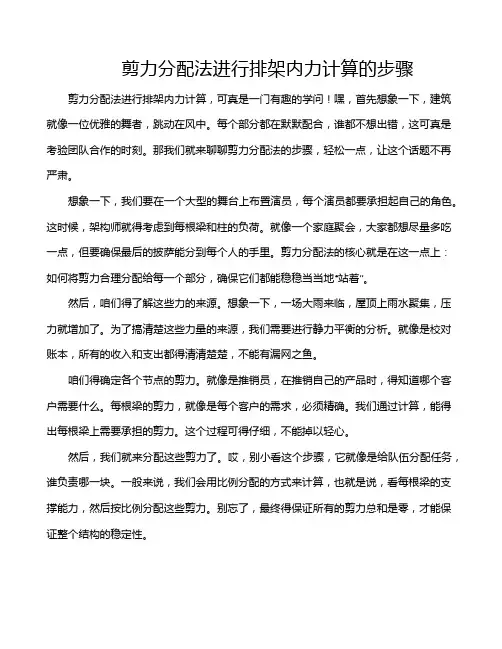

剪力分配法进行排架内力计算的步骤剪力分配法进行排架内力计算，可真是一门有趣的学问！嘿，首先想象一下，建筑就像一位优雅的舞者，跳动在风中。

每个部分都在默默配合，谁都不想出错，这可真是考验团队合作的时刻。

那我们就来聊聊剪力分配法的步骤，轻松一点，让这个话题不再严肃。

想象一下，我们要在一个大型的舞台上布置演员，每个演员都要承担起自己的角色。

这时候，架构师就得考虑到每根梁和柱的负荷。

就像一个家庭聚会，大家都想尽量多吃一点，但要确保最后的披萨能分到每个人的手里。

剪力分配法的核心就是在这一点上：如何将剪力合理分配给每一个部分，确保它们都能稳稳当当地“站着”。

然后，咱们得了解这些力的来源。

想象一下，一场大雨来临，屋顶上雨水聚集，压力就增加了。

为了搞清楚这些力量的来源，我们需要进行静力平衡的分析。

就像是校对账本，所有的收入和支出都得清清楚楚，不能有漏网之鱼。

咱们得确定各个节点的剪力。

就像是推销员，在推销自己的产品时，得知道哪个客户需要什么。

每根梁的剪力，就像是每个客户的需求，必须精确。

我们通过计算，能得出每根梁上需要承担的剪力。

这个过程可得仔细，不能掉以轻心。

然后，我们就来分配这些剪力了。

哎，别小看这个步骤，它就像是给队伍分配任务，谁负责哪一块。

一般来说，我们会用比例分配的方式来计算，也就是说，看每根梁的支撑能力，然后按比例分配这些剪力。

别忘了，最终得保证所有的剪力总和是零，才能保证整个结构的稳定性。

咱们来聊聊内力计算。

这个就像是在算每个人的表现，得好好评估一下每个部分的承载能力。

通过计算内力，我们能更清晰地了解哪根梁有可能会“打瞌睡”，从而提前采取措施，避免发生意外。

咱们可不想看到“剧组”里的某个演员突然摔倒，得尽早预防呀！然后呢，还得考虑到各种可能的外部因素，比如风的吹袭、地震的颤动。

这些就像是意外的观众，突然跑来捣乱，得随时准备应对。

结构在设计的时候，得考虑到这些，才能确保在突发情况下依旧稳如老狗。

最终，我们得总结一下这些计算结果，确保所有的内力都是合理的。

§12.2 排架计算 12.2.1排架计算简图1．计算单元作用在厂房排架上的各种荷载，如结构自重、雪荷载、风荷载等(吊车荷载除外)，沿厂房纵向都是均匀分布的；横向排架的间距一般都是相等的。

在不考虑排架间的空间作用的情况下，每一中间的横向排架所承担的荷载及受力情况是完全相同的。

计算时，可通过任意两相邻排架的中线，截取一部分厂房作为计算单元。

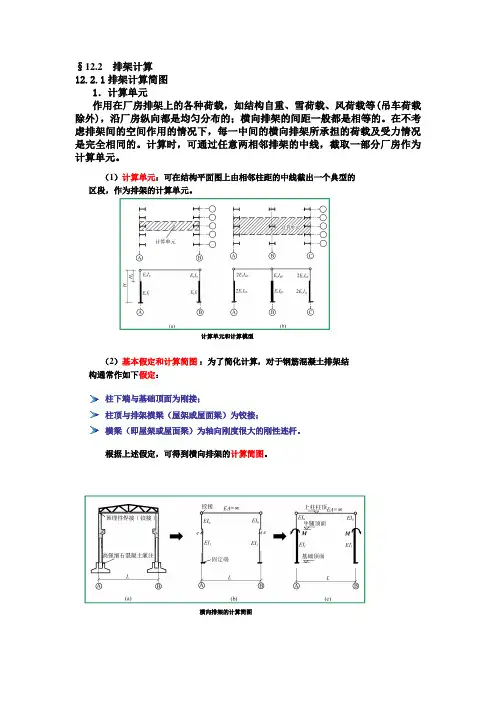

第三章单层厂房结构3.5 横向排架结构内力分析1 排架计算简图（1）计算单元：可在结构平面图上由相邻柱距的中线截出一个典型的区段，作为排架的计算单元。

计算单元和计算模型第三章单层厂房结构3.5 横向排架结构内力分析（2）基本假定和计算简图：为了简化计算，对于钢筋混凝土排架结构通常作如下假定：柱下端与基础顶面为刚接；柱顶与排架横梁（屋架或屋面梁）为铰接；横梁（即屋架或屋面梁）为轴向刚度很大的刚性连杆。

根据上述假定，可得到横向排架的计算简图。

1 排架计算见图第三章单层厂房结构3.5 横向排架结构内力分析横向排架的计算简图1 排架计算见图12.2.2 荷载计算 第三章单层厂房结构3.5 横向排架结构内力分析2 排架结构上的荷载作用在横向排架结构上的荷载有恒载、屋面活荷载、雪荷载、积灰荷载、吊车荷载和风荷载等，除吊车荷载外，其它荷载均取自计算单元范围内。

（1）恒载：屋盖自重G 1：屋盖自重包括屋架或屋面梁、屋面板、天沟板、天窗架、屋面构造层以及屋盖支撑等重力荷载。

悬墙自重G2 ：当设有连系梁支承围护墙体时，排架柱承受着计算单元范围内连系梁、墙体和窗等重力荷载。

吊车梁和轨道及连接件自重G3 。

柱自重G4（G5）：第三章单层厂房结构3.5 横向排架结构内力分析恒载作用位置及相应的排架计算简图2 排架结构上的荷载第三章单层厂房结构3.5 横向排架结构内力分析（2）屋面活荷载：包括屋面均布活荷载、屋面雪荷载和屋面积灰荷载三部分。

其荷载分项系数均为1.4。

屋面均布活荷载：屋面水平投影面上的屋面均布活荷载标准值，按下列情况取：不上人的屋面为0.5kN/m 2；上人的屋面为2.0kN/m 2。

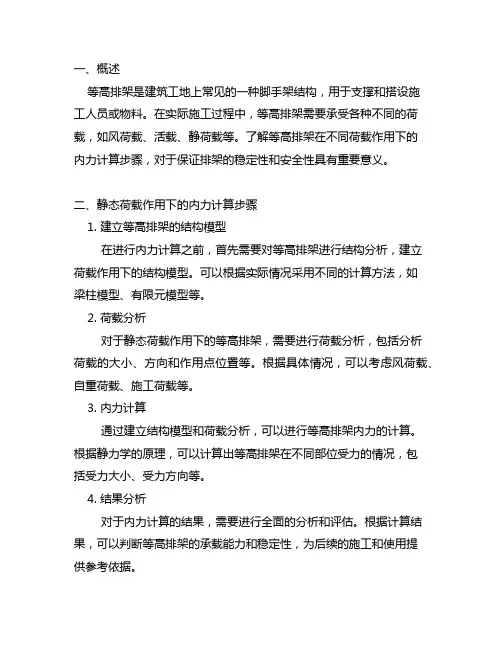

一、概述等高排架是建筑工地上常见的一种脚手架结构，用于支撑和搭设施工人员或物料。

在实际施工过程中，等高排架需要承受各种不同的荷载，如风荷载、活载、静荷载等。

了解等高排架在不同荷载作用下的内力计算步骤，对于保证排架的稳定性和安全性具有重要意义。

二、静态荷载作用下的内力计算步骤1. 建立等高排架的结构模型在进行内力计算之前，首先需要对等高排架进行结构分析，建立荷载作用下的结构模型。

可以根据实际情况采用不同的计算方法，如梁柱模型、有限元模型等。

2. 荷载分析对于静态荷载作用下的等高排架，需要进行荷载分析，包括分析荷载的大小、方向和作用点位置等。

根据具体情况，可以考虑风荷载、自重荷载、施工荷载等。

3. 内力计算通过建立结构模型和荷载分析，可以进行等高排架内力的计算。

根据静力学的原理，可以计算出等高排架在不同部位受力的情况，包括受力大小、受力方向等。

4. 结果分析对于内力计算的结果，需要进行全面的分析和评估。

根据计算结果，可以判断等高排架的承载能力和稳定性，为后续的施工和使用提供参考依据。

三、动态荷载作用下的内力计算步骤1. 建立动态荷载模型对于等高排架在动态荷载作用下的内力计算，需要首先建立相应的动态荷载模型。

根据实际情况，可以考虑施工机械的振动、人员活动带来的荷载等。

2. 振动分析对于动态荷载作用下的等高排架，需要进行振动分析，包括振动的频率、振幅、方向等。

通过振动分析，可以评估等高排架在动态荷载下的受力情况。

3. 内力计算在建立动态荷载模型和振动分析的基础上，进行等高排架内力的计算。

根据动力学的原理，可以计算出等高排架在动态荷载下的受力情况，包括受力大小、受力方向等。

4. 结果评估对于动态荷载作用下的内力计算结果，需要进行全面的评估。

根据计算结果，可以判断等高排架在动态荷载下的承载能力和稳定性，为施工安全提供参考依据。

四、结论通过上述静态荷载和动态荷载作用下的内力计算步骤，可以全面、客观地评估等高排架的受力情况。

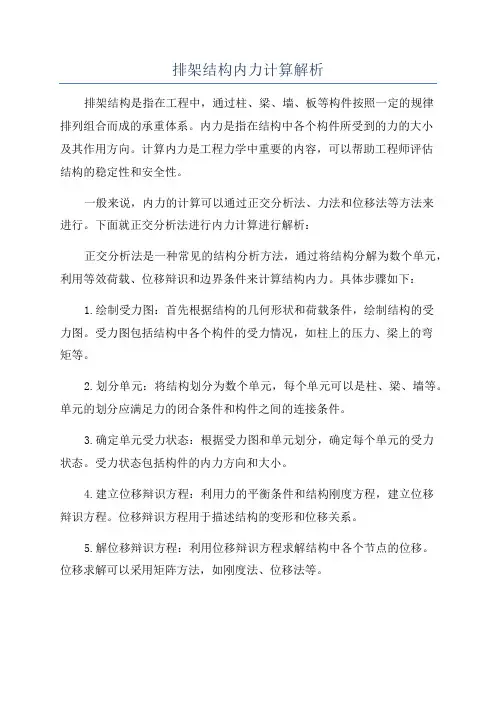

排架结构内力计算解析排架结构是指在工程中，通过柱、梁、墙、板等构件按照一定的规律排列组合而成的承重体系。

内力是指在结构中各个构件所受到的力的大小及其作用方向。

计算内力是工程力学中重要的内容，可以帮助工程师评估结构的稳定性和安全性。

一般来说，内力的计算可以通过正交分析法、力法和位移法等方法来进行。

下面就正交分析法进行内力计算进行解析：正交分析法是一种常见的结构分析方法，通过将结构分解为数个单元，利用等效荷载、位移辩识和边界条件来计算结构内力。

具体步骤如下：1.绘制受力图：首先根据结构的几何形状和荷载条件，绘制结构的受力图。

受力图包括结构中各个构件的受力情况，如柱上的压力、梁上的弯矩等。

2.划分单元：将结构划分为数个单元，每个单元可以是柱、梁、墙等。

单元的划分应满足力的闭合条件和构件之间的连接条件。

3.确定单元受力状态：根据受力图和单元划分，确定每个单元的受力状态。

受力状态包括构件的内力方向和大小。

4.建立位移辩识方程：利用力的平衡条件和结构刚度方程，建立位移辩识方程。

位移辩识方程用于描述结构的变形和位移关系。

5.解位移辩识方程：利用位移辩识方程求解结构中各个节点的位移。

位移求解可以采用矩阵方法，如刚度法、位移法等。

6.求解内力：利用位移解求得的节点位移，结合各个构件的刚度和长度，计算每个单元的内力。

内力计算可以采用平衡条件、应变能原理等方法。

7.检验结构稳定性和安全性：根据计算得到的内力值，检验结构的稳定性和安全性。

结构的稳定性可以通过计算结构的屈曲和侧向位移等指标进行评估。

结构的安全性可以通过计算结构的强度和应力等指标进行评估。

以上就是正交分析法进行内力计算的基本步骤。

在实际工程中，为了准确计算内力，还需要考虑结构的材料性能和加载条件等因素。

因此，在进行内力计算前，需要对结构的材料性能进行测试和分析，同时要对结构的荷载条件和边界条件进行详细的研究和分析。

单层单跨厂房排架结构设计 一设计内容和条件 某厂装配车间，该车间为单跨厂房，柱距距为6米,厂房纵向长度为96米,跨度为27米，15/3t 中级工作制吊车二台，牛腿面标高9.00米，柱顶标高为13米。

设计条件1屋面活荷载：2/5.0M KN q =,不考虑积灰荷载，雪荷载2/25.0M KN q = 2基本风压: 20/40.0M KN W = 3屋面做法三毡四油：2/35.0M KN20mm 水泥砂浆找平层2/4.0M KN 合计21/75.0M KN g g k ==∑屋面活荷载：2/5.0M KN q =屋面板采用G410标准图集6.15.1⨯m 预应力混泥土屋面板（卷材防水） 允许外荷载:2/5.2M KN（板自重：22/40.1M KN g k = 灌缝重：23/1.0M KN g k =）大型屋面板(包括填缝2/50.1M KN屋架:屋架自重24/133M KN g k = 则KN g g g G k k k k k 75.2485.0g 2)(43211=⨯+⨯⨯++=厂房跨度柱距 4采用370mm 厚烧结粘土空心砖(重度2/8M KN ）吊车梁以上设高侧窗,洞口尺寸为8.12.4⨯m,吊车梁以下设低侧窗，洞口尺寸42.4⨯⨯高宽m ，圈梁设在柱顶处。

5排架柱:混泥土C30 钢筋：纵向受力钢筋HRB400级 箍筋：HPB235级 柱下独立基础：混泥土：C20，钢筋：HRB335级 6吊车：Q15/3t 桥式吊车 中级工作制吊车梁：先张法预应力混泥土吊车梁，自重根/5.47KN 轨道及联结重量M KN /5.1 桥跨：m L k 5.25= 桥宽:m B 6400= 轮距:mm K 5250=小车重：KN g 74= 最大轮压：KN P 195max = 最小轮压：KN P 60min =7柱高：柱顶H=13m 檐口=15.1m 屋顶=17。

35m 二荷载及内力计算 1柱截面尺寸的确定Q 在15～20t 之间:m H m k 1210<<，由于是单跨结构,结构形式对称，因此A 、B 柱截面尺寸相同。

第五章框架（排架）内力计算本软件可计算单跨、双跨、三跨、单层、双层、三层框架的内力，可处理变截面立柱的框架，完全满足水闸、倒虹、渡槽等水工建筑物框架（排架）设计的要求。

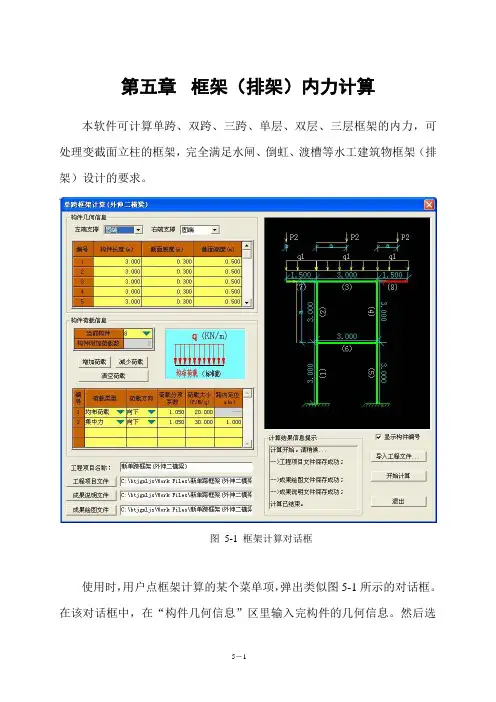

图5-1 框架计算对话框使用时，用户点框架计算的某个菜单项，弹出类似图5-1所示的对话框。

在该对话框中，在“构件几何信息”区里输入完构件的几何信息。

然后选定某一构件（用鼠标在图形显示区点取对应的构件或选择当前构件右边的列表框均可），点“增加荷载”按钮可在构件上施加某种类型的荷载，默认荷载类型为集中力，用户可在荷载类型列表中修改荷载类型，可选的荷载类型包括集中力、满跨均布荷载、满跨三角形荷载、和集中力偶，添加一个满跨均布荷载和一个满跨三角形荷载，等同一个梯形荷载。

实际使用时，若遇到非满跨分布荷载（半跨分布荷载），可简化为若干个集中力荷载，逐次施加到构件上。

点“减少荷载”按钮可删除最后添加上的荷载。

点“清空荷载”按钮可删除当前所选构件上的所有荷载。

用户点“开始计算”按钮后，软件会自动生成三个文件，第一个文件是工程项目文件，其扩展名为?kjPrj，以后在遇到类似的项目时，或者同一项目但不同工况时，用户可用“导入工程文件”按钮把原来输入的数据批量导入到对话框中，以便做进一步的修改。

第二个文件是成果说明文件，其扩展名为Doc，文件中记录了用户输入的原始数据以及计算结果说明。

用户可以用Word软件把成果说明文件打开，进一步编辑整理成计算书和说明书。

第三个文件是成果绘图文件，其扩展名为?kjPlt。

用“百图结构内力计算结果绘图”软件可把*.?kjPlt格式的文件绘制成图形（不是打开图形，而是用“结构内力计算绘图JGNLHT”命令），*.?kjPlt图形中包含弯距图、剪力图和轴力图。
