排架结构内力计算(完整)知识讲解

剪力分配法进行排架内力计算的步骤剪力分配法进行排架内力计算，可真是一门有趣的学问！嘿，首先想象一下，建筑就像一位优雅的舞者，跳动在风中。

每个部分都在默默配合，谁都不想出错，这可真是考验团队合作的时刻。

那我们就来聊聊剪力分配法的步骤，轻松一点，让这个话题不再严肃。

想象一下，我们要在一个大型的舞台上布置演员，每个演员都要承担起自己的角色。

这时候，架构师就得考虑到每根梁和柱的负荷。

就像一个家庭聚会，大家都想尽量多吃一点，但要确保最后的披萨能分到每个人的手里。

剪力分配法的核心就是在这一点上：如何将剪力合理分配给每一个部分，确保它们都能稳稳当当地“站着”。

然后，咱们得了解这些力的来源。

想象一下，一场大雨来临，屋顶上雨水聚集，压力就增加了。

为了搞清楚这些力量的来源，我们需要进行静力平衡的分析。

就像是校对账本，所有的收入和支出都得清清楚楚，不能有漏网之鱼。

咱们得确定各个节点的剪力。

就像是推销员，在推销自己的产品时，得知道哪个客户需要什么。

每根梁的剪力，就像是每个客户的需求，必须精确。

我们通过计算，能得出每根梁上需要承担的剪力。

这个过程可得仔细，不能掉以轻心。

然后，我们就来分配这些剪力了。

哎，别小看这个步骤，它就像是给队伍分配任务，谁负责哪一块。

一般来说，我们会用比例分配的方式来计算，也就是说，看每根梁的支撑能力，然后按比例分配这些剪力。

别忘了，最终得保证所有的剪力总和是零，才能保证整个结构的稳定性。

咱们来聊聊内力计算。

这个就像是在算每个人的表现，得好好评估一下每个部分的承载能力。

通过计算内力，我们能更清晰地了解哪根梁有可能会“打瞌睡”，从而提前采取措施，避免发生意外。

咱们可不想看到“剧组”里的某个演员突然摔倒，得尽早预防呀！然后呢，还得考虑到各种可能的外部因素，比如风的吹袭、地震的颤动。

这些就像是意外的观众，突然跑来捣乱，得随时准备应对。

结构在设计的时候，得考虑到这些，才能确保在突发情况下依旧稳如老狗。

最终，我们得总结一下这些计算结果，确保所有的内力都是合理的。

排架结构内力计算解析排架结构是指在工程中，通过柱、梁、墙、板等构件按照一定的规律排列组合而成的承重体系。

内力是指在结构中各个构件所受到的力的大小及其作用方向。

计算内力是工程力学中重要的内容，可以帮助工程师评估结构的稳定性和安全性。

一般来说，内力的计算可以通过正交分析法、力法和位移法等方法来进行。

下面就正交分析法进行内力计算进行解析：正交分析法是一种常见的结构分析方法，通过将结构分解为数个单元，利用等效荷载、位移辩识和边界条件来计算结构内力。

具体步骤如下：1.绘制受力图：首先根据结构的几何形状和荷载条件，绘制结构的受力图。

受力图包括结构中各个构件的受力情况，如柱上的压力、梁上的弯矩等。

2.划分单元：将结构划分为数个单元，每个单元可以是柱、梁、墙等。

单元的划分应满足力的闭合条件和构件之间的连接条件。

3.确定单元受力状态：根据受力图和单元划分，确定每个单元的受力状态。

受力状态包括构件的内力方向和大小。

4.建立位移辩识方程：利用力的平衡条件和结构刚度方程，建立位移辩识方程。

位移辩识方程用于描述结构的变形和位移关系。

5.解位移辩识方程：利用位移辩识方程求解结构中各个节点的位移。

位移求解可以采用矩阵方法，如刚度法、位移法等。

6.求解内力：利用位移解求得的节点位移，结合各个构件的刚度和长度，计算每个单元的内力。

内力计算可以采用平衡条件、应变能原理等方法。

7.检验结构稳定性和安全性：根据计算得到的内力值，检验结构的稳定性和安全性。

结构的稳定性可以通过计算结构的屈曲和侧向位移等指标进行评估。

结构的安全性可以通过计算结构的强度和应力等指标进行评估。

以上就是正交分析法进行内力计算的基本步骤。

在实际工程中，为了准确计算内力，还需要考虑结构的材料性能和加载条件等因素。

因此，在进行内力计算前，需要对结构的材料性能进行测试和分析，同时要对结构的荷载条件和边界条件进行详细的研究和分析。

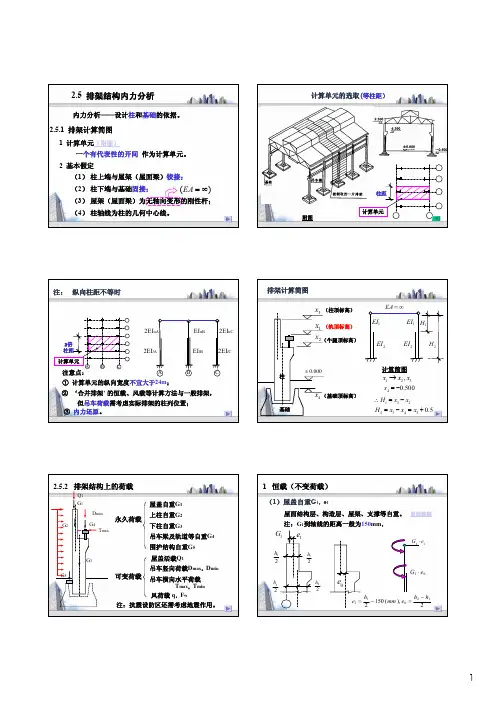

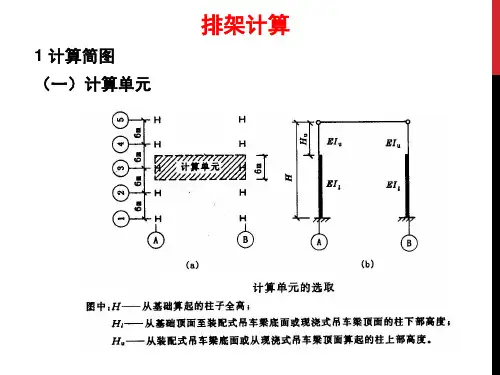

(一)排架的计算简图1．计算单元的确定显示更多隐藏2．排架结构的基本假定显示更多隐藏3．排架结构的计算简图(a)排架结构(b)变截面排架柱的实际轴线(c)排架结构计算简图(1)排架柱的高度由固定端算至柱顶铰结点处。

排架柱的轴线为柱的几何中心线。

当柱为变截面柱时，排架柱的轴线为一折线。

上柱高H u，下柱高H l，全柱高H，上柱截面惯性矩为I u，下柱截面惯性矩为I l，如上图(b)所示。

(2)排架的跨度以厂房的轴线为准。

横梁用一条线来代表(EA=∞)，计算简图如上图(c)。

由上图(b)改用上图(c)，需在柱的变截面处增加一个力偶M，M 等于上柱传下的竖向力乘以上下柱几何中心线的间距e 。

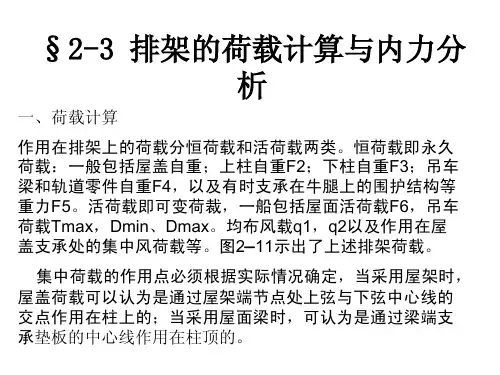

显示更多隐藏(二)排架上的荷载1．恒载(1)屋盖恒载(a)屋盖荷载与上、下柱的关系(b)计算简图包括屋面构造层、屋面板、天窗架、屋架、屋盖支撑以及与屋架连接的各种管道的重力荷载。

它们都以集中力G l的形式施加于柱顶，作用点位于屋架上下弦几何中心线汇交处(对标准屋架通常在纵向定位轴线内侧l50mm处)。

G l对上柱截面中心往往有偏心距e l，对下柱截面中心又增加另一偏心距e2(e2为上下柱中心线间距)，所以G l对柱顶截面中心有一个外力矩G l e l，对变截面处下柱截面中心有一个附加力矩G l e2，如上图(b)所示。

显示更多隐藏(2)柱、吊车梁和轨道联结重力荷载(a)就位后的柱和吊车梁(I―固定柱用的钢楔)(b)柱重力荷载用下的计算简图(c)吊车梁和轨道联结作用下的计算简图①柱的重力荷载G2、G3分别按上、下柱(下柱包括牛腿)的实际体积计算。

上柱自重G2作用于上柱重心，它的作用线与上柱中心线相重合，对下柱截面中心线有偏心距e2，对牛腿顶面处下柱截面中心有一个外力矩G2e2；下柱自重G3作用于下柱的重心，它的作用线与下柱中心线相重合，如上图(b)所示。

②吊车梁和轨道联结的重力荷载G4可从相应的标准图集中查得，轨道联结也可按1～2kN/m沿吊车梁长度方向的均布荷载计算。
