曙光天阔服务器曙光天阔服务器I620r-G特点：●领先行业的超高应用性能●真正企业级的可靠和可用性●支持诸多先进技术●便于管理和部署曙光天阔I620r-G服务器是曙光公司最新推出的一款支持英特尔最新双路四核处理器的部门级服务器，创新的直连架构摆脱了以往机型由前端总线带来的内存带宽的瓶颈，可彻底释放2颗64位 Intel Xeon DP多核处理器的强劲性能，最高达 96GB 的DDR3内存以及集成高性能SAS控制器支持的多达12块热插拔3.5寸SAS硬盘提供了强大的功能以运行关键任务，满足资源密集型应用的需要。
先进的管理和存储技术,具有更好的可扩充性和高可用性。
作为曙光天阔系列双路服务器中的高端产品，I620r-G服务器是高端部门级用户的最佳选择，非常适用于金融、证券、交通、邮政、电信、能源等对服务器性能、可扩展性及可靠性要求苛刻的行业数据中心和远程的企业环境。
概述多核处理器技术使用Intel最新的5500系列处理器，为用户的各项应用提供更高的性能。
Intel Xeon 5500系列处理器同前代产品相比，进行了各项重大的改进，包括处理器内部集成内存控制器，使系统从架构上摆脱了之前由前端总线(FSB)带来的内存瓶颈；引入QPI(Quick Path Interconnection)技术，使2颗处理器之间以及处理器的各个核心之间的互联更有效率，减少了对总线资源的挤占。
强大的处理性能处理器集成内存控制器，提供3内存通道，可使用最新的DDR3 1333/1066 MHz 高性能内存，显著提供内存读写速率。
使用Intel最新推出的5520系列芯片组，提供PCI-E 2.0的扩展支持，将总线带宽提高为原先PCI-E的2倍，为用户的高带宽应用需求提供了支持。
集成Intel 82576高性能双千兆网卡，支持IOAT2以及VMDq等技术，提供高网络I/O性能。
丰富的可扩展性每颗CPU搭配6根内存插槽，内存容量可扩展至48GB，提供灵活且强大的内存配置选择。
曙光天阔A620r-G服务器用户手册曙光信息产业有限公司使用前，请仔细阅读本说明书并妥善保管，以备将来使用本手册适用于A620r-G服务器版权所有©2010曙光信息产业有限公司。
使用本手册时，敬请首先详阅“声明及注意事项”部分。
开始使用本手册则代表您已经阅读并同意“声明及注意事项”部分中所提到的信息。
本手册受版权法保护，本手册的任何部分未经曙光信息产业有限公司授权，不得擅自复制或转载。
本手册中提到的信息，如因产品升级或其他原因而导致变更，恕不另行通知。
“曙光”，“DAWNING”，及图标是曙光信息产业有限公司的注册商标。
“AMD”，“Opteron”及图标是Advanced Micro Devices公司的注册商标。
其他注册商标均由其各自的商标持有人所有。
声明及注意事项感谢您选用曙光服务器！曙光服务器将给您带来强大的应用支持和全新的性能体验。
为了您能够更安全、方便的使用曙光服务器，在使用之前，请详细阅读本节所提示的信息。
曙光服务器在设计和制造过程中均遵循了严格的标准，以保证您所使用的服务器拥有卓越的品质和完美的“SUMA”特性。
但是服务器属于精密电子设备，在使用过程中仍然可能因为各种原因而导致异常，所以请务必明确以下事项：1、请将服务器放置在阴凉、干燥、通风、洁净、无强磁场的环境中使用，这有助于服务器的稳定运行，并将可以延长服务器的使用寿命；2、请使用带接地保护的三芯电源线与插座，并使用220V 交流电，不正确的电源设置可能会导致漏电、烧毁、爆炸甚至人身伤害；3、请不要在服务器正在运行时插拔背板连线或是移动服务器，否则将可能造成服务器当机或是部件损坏；4、请尽量避免频繁重启或开关机，以延长服务器的使用寿命；5、请用户及时备份重要数据，曙光信息产业有限公司不为任何情况导致的数据丢失负责；6、请使用正版操作系统及软件，并进行正确配置。
曙光信息产业有限公司对由于操作系统和软件引起的服务器故障不负有维护责任；7、请不要自行拆开机箱及增减服务器硬件配置，曙光信息产业有限公司不为因此而造成的硬件及数据损坏负责；8、当服务器出现故障时，如果您不能确定故障的原因，请及时与曙光技术支持部门联系以获得帮助；9、如主板CMOS电池失效，请使用与本机配备的电池相同型号的电池进行更换，替换下的电池请妥善回收处理。

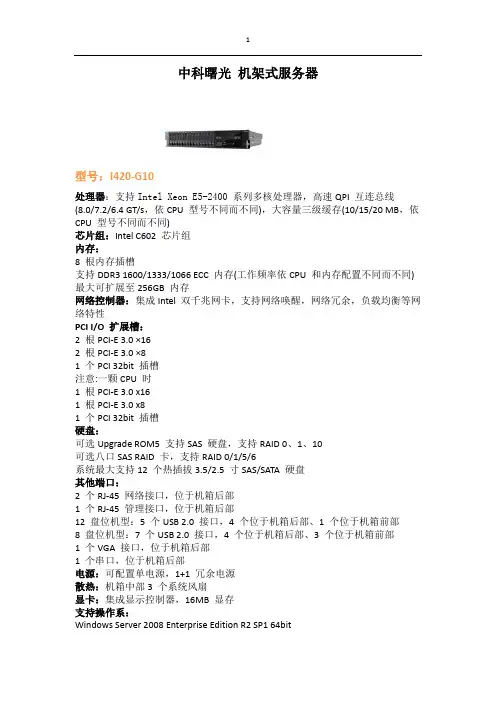

中科曙光机架式服务器型号：I420-G10处理器：支持Intel Xeon E5-2400系列多核处理器，高速QPI 互连总线(8.0/7.2/6.4 GT/s，依CPU 型号不同而不同)，大容量三级缓存(10/15/20 MB，依CPU 型号不同而不同)芯片组：Intel C602 芯片组内存：8 根内存插槽支持DDR3 1600/1333/1066 ECC 内存(工作频率依CPU 和内存配置不同而不同) 最大可扩展至256GB 内存网络控制器：集成Intel 双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O 扩展槽：2 根PCI-E 3.0 ×162 根PCI-E 3.0 ×81 个PCI 32bit 插槽注意:一颗CPU 时1 根PCI-E 3.0 x161 根PCI-E 3.0 x81 个PCI 32bit 插槽硬盘：可选Upgrade ROM5 支持SAS 硬盘，支持RAID 0、1、10可选八口SAS RAID 卡，支持RAID 0/1/5/6系统最大支持12 个热插拔3.5/2.5 寸SAS/SATA 硬盘其他端口：2 个RJ-45 网络接口，位于机箱后部1 个RJ-45 管理接口，位于机箱后部12 盘位机型：5 个USB 2.0 接口，4 个位于机箱后部、1 个位于机箱前部8 盘位机型：7 个USB 2.0 接口，4 个位于机箱后部、3 个位于机箱前部1 个VGA 接口，位于机箱后部1 个串口，位于机箱后部电源：可配置单电源，1+1 冗余电源散热：机箱中部3 个系统风扇显卡：集成显示控制器，16MB 显存支持操作系：Windows Server 2008 Enterprise Edition R2 SP1 64bitRed hat Enterprise Linux 6.2 for Intel EM64TSuSE Linux Enterprise Server 11 SP2 for Intel EM64T中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64操作系统的详细支持情况，请参考《产品兼容性列表》电源电压：200-240V/50Hz机箱：2U 机架式服务器机箱机箱尺寸：87mm(高)x 425mm(宽)x685mm(深)重量：最大35 千克（不含导轨）环境温度要求：工作时10℃～35℃(50℉～95℉)存储-40℃～55℃(-40℉～131℉)相对湿度要求：工作时最大相对湿度90％RH（40℃）工作时35％～80％RH运输存储20％～93％RH振动：频率5Hz～150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击：峰值加速度150m/s2～300m/s2,持续时间≤11ms 碰撞：峰值加速度100m/s2～150m/s2,次数1000以内型号：A420r-G处理器支持AMD Opteron 4100/4200系列多核处理器，HT3.0直连架构(6.4/GT/s)，4100 系列6MB L3 缓存，4200系列8MB L3缓存芯片组AMD SR5670+SP5100芯片组内存8 个内存插槽支持DDR3 1600/1333/1066MHz RDIMM/UDIMM 内存最高可支持128GB 内存(RDIMM)或32GB 内存(UDIMM)网络控制器集成Intel 82574L双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性集成独立管理网卡PCI I/O 扩展槽1 个PCI-E2.0 x16 扩展插槽（运行在X16速率下）1 个PCI-E2.0 X16扩展插槽（运行在X8 速率下）1 个PCIE2.0 X8插槽（运行在X4 速率下)3 个32bit PCI 33MHz1 个专用SAS卡插槽硬盘主板集成SATA RAID 控制器，可支持4 块SATA 硬盘实现HostRAID 0/1/5/10可选八口SAS 卡，支持RAID 0/1/10/1E可选八口SAS RAID 卡，支持RAID 0/1/5/6存储最大支持8 块3.5寸或2.5 寸热插拔SAS/SATA 硬盘，支持SAS/SATA硬盘混插其他端口2 个RJ-45网络接口，位于机箱后部1 个RJ-45管理接口，位于机箱后部4 个USB 2.0 接口，2 个位于机箱后部、2个位于机箱前部1 个VGA接口，位于机箱后部1个串口，位于机箱后部1 组PS/2 键盘鼠标接口，位于机箱后部电源2U 650W单电源，可选750W 1+1 冗余电源散热3 个系统风扇显卡Aspeed 2050 集成显示芯片（8MB缓存）支持操作系统Windows Server 2008 SP2 SP1 64bitWindows Server 2003 R2 32bit/64bitWindows Server 2003 R2 SP2 32bit/64bit Redhat Enterprise Linux6U2 64bitSuSE Linux Enterprise Server 11SP1 64bit中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64电源电压220V/50Hz机箱2U机架式服务器机箱机箱尺寸87mm(高)x 425mm(宽)x685mm(深)重量满配约35千克环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000以内型号：A620r-G处理器支持AMD Opteron 6100、6200系列多核处理器，HT3.0直连架构(6.4/GT/s)，16MB L3 缓存芯片组AMD SP5100 高性能芯片组内存16 根内存插槽支持DDR3 1600/1333M/1066Hz RDIMM/UDIMM内存最高可支持256GB 内存(RDIMM)网络控制器集成Intel 双千兆高性能网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O 扩展槽4 个PCI-E2.0 扩展插槽1 个32bit PCI 33MHz1 个专用SAS卡插槽硬盘可选主板集成SATA 控制器，最大支持4块SATA 硬盘，支持HostRAID 0/1/10/5 可选SAS 卡，支持RAID 0/1/10 /1E可选SAS RAID 卡，支持RAID 0/1/5/6存储最大支持12 个热插拔SAS/SATA 硬盘其他端口2 个RJ-45网络接口，位于机箱后部1 个RJ-45管理接口，位于机箱后部12 盘位机型：3个USB 2.0 接口，2个位于机箱后部、1 个位于机箱前部8 盘位机型：5个USB 2.0 接口，2个位于机箱后部、3 个位于机箱前部1 个VGA接口，位于机箱后部1 个串口，位于机箱后部1 组PS/2 键盘鼠标接口，位于机箱后部电源2U 650W单电源，可选700W 1+1 冗余电源散热3 个系统风扇显卡Aspeed 2050 集成显示芯片（8MB缓存）支持操作系统Windows Server 2008 SP2 SP1 64bitWindows Server 2003 R2 32bit/64bitWindows Server 2003 R2 SP2 32bit/64bitRedhat Enterprise Linux6U2 64bitSuSE Linux Enterprise Server 11SP1 64bit中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64操作系统的详细支持情况，请参考《产品兼容性列表》电源电压220V/50Hz机箱2U机架式服务器机箱机箱尺寸87mm(高)x 425mm(宽)x685mm(深)重量满配约35千克环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms碰撞峰值加速度100m/s2~150m/s2,次数1000次以内型号：A840r-G处理器最大支持4 颗AMD Opteron 6100系列、6200系列多核处理器，HT3.0直连架构(6.4/GT/s)芯片组AMD SR5690+SP5100芯片组内存32 个内存插槽最大可支持DDR3 1600MHz RDIMM内存最高可支持512GB 内存网络控制器集成Intel 82576双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性集成Intel 82574L 千兆网卡，除常规网口功能外，同时提供IPMI 远程访问功能PCI I/O 扩展槽1 个PCI-E2.0 x16 扩展插槽（与相邻X8槽复用，可运行在X16速率下）1 个PCI-E2.0 x16 扩展插槽（与相邻X8槽复用，可运行在X16速率下）2 个PCIE-2.0 X8插槽（运行在X8 速率下）存储最大支持10 块热插拔2.5 寸SAS或SATA硬盘集成1 个SATA 接口集成8 口6Gbps SAS 2.0硬盘控制器，支持RAID 0/1/1E/10可选八口SAS RAID 卡，支持RAID 0/1/5/6其他端口2 个RJ-45网络接口，位于机箱后部1 个RJ-45管理接口，位于机箱后部7 个USB 2.0 接口，2 个位于机箱后部、4个位于机箱前部、1 个位于机箱内部1 个VGA接口，位于机箱后部1 个串口，位于机箱后部1 组PS/2 键盘鼠标接口，位于机箱后部电源单个模块1000W （最大可选4 个模块）散热3 组（6 个）热拔插冗余风扇模块显卡Aspeed 2050 集成显示芯片（8MB缓存）支持操作系统Windows Server 2008 SP2 SP1 64bitRedhat Enterprise Linux6U2 64bitSuSE Linux Enterprise Server 11SP1 64bit VMware vSphere 5.0中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64更详细信息请参照操作系统兼容性列表电源电压220V/50Hz机箱4U机架式服务器机箱机箱尺寸高176mm；宽448mm；深712mm重量满配约50千克环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000 次内型号：I210r-G处理器支持Intel Xeon E3-1200 系列多核处理器，5 GT/s 高速DMI 总线，大容量三级缓存(8/6 MB，依CPU 型号不同而不同)；支持Intel Core i3-2100 系列双核处理器；芯片组Intel C204 芯片组内存4 根内存插槽支持DDR3 1333/1066/800 ECC Unbuffered 内存最大可扩展至32GB 内存网络控制器集成Intel 82574L 双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O 扩展槽支持一个PCI-E2.0 x16 扩展槽，支持全高半长扩展卡硬盘控制器6 个SATA 接口，其中2 个SATA 6Gb 接口系统最大支持 2 个 3.5 寸SATA 硬盘其他端口2 个RJ-45网络接口，位于机箱后部1 个RJ-45管理接口，位于机箱后部4 个USB 2.0 接口，2 个位于机箱后部、2 个位于机箱前部1 个VGA接口，位于机箱后部1 个串口，位于机箱后部1 组PS/2 键盘鼠标接口，位于机箱后部电源1U 单电源散热2 个系统风扇显卡集成显示控制器支持操作系统Windows Server 2008 Enterprise Edition 32bit/64bitWindows Server 2003 Enterprise Edition SP2 32bit/64bitRed hat Enterprise Linux 6 for Intel EM64TRed hat Enterprise Linux 5.5 for Intel EM64TSuSE Linux Enterprise Server 11 SP1 for Intel EM64T电源电压220V/50Hz机箱1U 机架式服务器机箱机箱尺寸380mm x 430mm x 43.4mm重量最大6.5 千克（不含导轨）环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000 次内型号：I410-G10处理器支持Intel Xeon E5-2400系列多核处理器，高速QPI互连总线(8.0/7.2/6.4 GT/s，依CPU型号不同而不同)大容量三级缓存(10/15/20 MB，依CPU型号不同而不同)；芯片组Intel C602芯片组内存8根内存插槽支持DDR3 1600/1333/1066 ECC内存(工作频率依CPU和内存配置不同而不同)，最大可扩展至256GB内存网络控制器集成Intel双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O扩展槽1根PCI-E 3.0 ×16硬盘控制器可选Upgrade ROM5支持SAS硬盘，支持RAID 0、1、10可选八口SAS RAID卡，支持RAID 0/1/5/6系统最大支持4个热插拔3.5/2.5寸SAS/SATA硬盘其他端口2个RJ-45网络接口，位于机箱后部1个RJ-45管理接口，位于机箱后部6个USB 2.0接口，4个位于机箱后部、2个位于机箱前部1个VGA接口，位于机箱后部1个串口，位于机箱后部电源520W单电源散热机箱中部5个系统风扇管理功能集成BMC芯片，支持IPMI2.0和KVM Over IP高级管理功能显卡集成显示控制器，16MB显存支持操作系统Windows Server 2008 Enterprise Edition R2 SP1 64bitRed hat Enterprise Linux 6.2 for Intel EM64TSuSE Linux Enterprise Server 11 SP2 for Intel EM64T电源电压200-240V/50Hz机箱1U机架式服务器机箱机箱尺寸长：503mm X 宽:437mm X 高：43mm重量最大20千克（不含导轨）环境温度要求工作时10℃～35℃(50℉～95℉)存储-40℃～55℃(-40℉～131℉)相对湿度要求工作时最大相对湿度90％RH（40℃）工作时35％～80％RH运输存储20％～93％RH振动频率5Hz～150Hz加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2～300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2～150m/s2,次数1000次内型号：I620-G15处理器支持Intel Xeon E5-2600 系列多核处理器，高速QPI 互连总线(8.0/7.2/6.4 GT/s，依CPU 型号不同而不同)，大容量三级缓存(10/15/20 MB，依CPU 型号不同而不同)；芯片组Intel C602 芯片组内存支持DDR3 1600/1333/1066 ECC 内存(工作频率依CPU 和内存配置不同而不同) 网络控制器集成Intel I350 双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O 扩展槽2 根PCI-E 3.0 ×164 根PCI-E 3.0 ×8PCI-E 扩展槽为横插卡设计，支持全高扩展卡硬盘控制器集成8 口SAS 硬盘控制器，支持RAID 0、1、10可选八口SAS RAID 卡，支持RAID 0/1/5/6系统最大支持8 个热插拔 3.5 寸/16 个2.5 寸SAS/SATA 硬盘内部可支持两块非热插拔SSD 硬盘其他端口2 个RJ-45网络接口，位于机箱后部1 个RJ-45管理接口，位于机箱后部4 个USB 2.0 接口，2 个位于机箱后部、2 个位于机箱前部1 个VGA接口，位于机箱后部1 个串口，位于机箱后部电源可配置单电源，1+1 冗余电源散热机箱中部4 个/7 个系统热插拔风扇管理功能集成BMC 芯片，支持IPMI2.0 和KVM Over IP 高级管理功能显卡集成显示控制器，16MB 显存支持操作系统Windows Server 2008 Enterprise Edition R2 SP164bitRed hat Enterprise Linux 6.2 for Intel EM64TRed hat Enterprise Linux 6.3 for Intel EM64T SuSE Linux Enterprise Server 11 SP2 for Intel EM64T 电源电压200-240V/50Hz机箱2U机架式服务器机箱机箱尺寸87.8mm(高)x 432mm(宽)x732.6mm(深)重量最大35 千克（不含导轨）环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000 次内型号：I620-G10处理器支持Intel Xeon E5-2600 系列多核处理器，高速QPI 互连总线(8.0/7.2/6.4 GT /s，依CPU型号不同而不同)，大容量三级缓存(10/15/20 MB，依CPU型号不同而不同)；芯片组Intel C606 芯片组内存支持DDR3 1600/1333/1066 ECC 内存(工作频率依CPU 和内存配置不同而不同) 网络控制器集成Intel I350 双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O 扩展槽3 根PCI-E 3.0 ×163 根PCI-E 3.0 ×8配置1 颗处理器时,仅支持1根PCI-E 3.0 ×16, 2 根PCI-E 3.0 ×8硬盘控制器集成8 口SAS 硬盘控制器，支持RAID 0、1、10可选八口SAS RAID 卡，支持RAID 0/1/5/6系统最大支持12 个热插拔3.5/2.5 寸SAS/SATA 硬盘其他端口2 个RJ-45网络接口，位于机箱后部1 个RJ-45管理接口，位于机箱后部12 盘位机型：5个USB 2.0 接口，4个位于机箱后部、1 个位于机箱前部8 盘位机型：7个USB 2.0 接口，4个位于机箱后部、3 个位于机箱前部1 个VGA接口，位于机箱后部1 个串口，位于机箱后部电源可配置单电源，1+1 冗余电源散热机箱中部3 个系统风扇管理功能集成BMC芯片，支持IPMI2.0 和KVM Over IP高级管理功能显卡集成显示控制器，16MB显存支持操作系统Windows Server 2008 Enterprise Edition SP2 32bit/64bitWindows Server 2008 Enterprise Edition R2 SP164bitRed hat Enterprise Linux 6.0 for Intel EM64TRed hat Enterprise Linux 6.1 for Intel EM64TRed hat Enterprise Linux 6.2 for Intel EM64T SuSE Linux Enterprise Server 11 SP1 for Intel EM64T SuSE Linux Enterprise Server 11 SP2 for Intel EM64T 中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64电源电压200-240V/50Hz机箱2U机架式服务器机箱机箱尺寸87mm(高)x 425mm(宽)x685mm(深)重量最大35 千克（不含导轨）环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000 次内型号：I840-G10处理器支持Intel Xeon E5-4600系列多核处理器，高速QPI互连总线(8.0/7.2/6.4 GT/s，依CPU型号不同而不同)大容量三级缓存(10/15/20 MB，依CPU型号不同而不同)；芯片组Intel C602芯片组内存32根内存插槽最大可支持DDR3 1600MHz RDIMM 内存，最大可扩展至1024GB内存网络控制器集成Intel I350 双千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性集成独立管理网口功能，提供IPMI 远程访问功能PCI I/O扩展槽2 个PCI-E3.0 x16 扩展插槽2 个PCI-E3.0 X16 插槽（运行在X8 速率下）注:两颗CPU 的配置时,仅有1 个PCIE3.0 x16 和1 个PCIE3.0 x8 可用硬盘控制器最大支持8 块热插拔2.5 寸SAS 或SATA 硬盘集成6 个SATA 接口可选八口SAS RAID 卡，支持RAID 0/1/5/6其他端口2个RJ-45网络接口，位于机箱后部1个RJ-45管理接口，位于机箱后部6个USB 2.0接口，4个位于机箱后部、2个位于机箱前部1个VGA接口，位于机箱后部1个串口，位于机箱后部电源单个模块1000W （最大可选4 个模块）散热3 组（6 个）热拔插冗余风扇模块显卡Matrox MGA200 集成显示芯片（16MB 缓存）支持操作系统Windows Server 2008 R2 SP1 64bitRedHat Enterprise Linux 6U2 64bitSUSE Linux Enterprise Server 11 SP2 64bit电源电压200V/50Hz机箱4U机架式服务器机箱机箱尺寸高176mm；宽448mm；深712mm重量满配约50 千克环境温度要求工作时10℃～35℃(50℉～95℉)存储-40℃～55℃(-40℉～131℉)相对湿度要求工作时最大相对湿度90％RH（40℃）工作时35％～80％RH运输存储20％～93％RH振动频率5Hz～150Hz加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2～300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2～150m/s2,次数1000次内型号：I840r-GP处理器多核英特尔®至强™处理器7500/E7 系列，四核、六核、八核芯片组Intel® 7500芯片组+ICH10R内存最大8 个内存扩展板，每扩展板8 个内存插槽；支持DDR3 REG 内存，最大可扩展至2048GB 内存支持内存保护：支持内存镜像、内存热备、内存热插拔网络控制器集成双Intel 82576四口千兆网卡，支持网络唤醒，网络冗余，负载均衡等网络特性PCI I/O 扩展槽11个PCI-E插槽，其中4个PCIE2.0x8（支持热插拔），3个PCIE2.0x4，1个PCIE2.0x16，2 个PCIE1.0x4，1 个PCIE2.0x8（为专用6Gb raid 卡预留）硬盘控制器8 口SAS 6Gb 控制器，可支持RAID 0,1,5,6,10,50,60等RAID 级别，并可选电池系统最大支持8 个热插拔SAS/SATA 硬盘其他端口3 个前置USB接口，2 个后置USB接口1 个后置串口，4 个后置RJ45 网络接口1 个前置VGA 接口，1个后置VGA 接口电源可选2-4 个850W高效电源模块，支持2+2或者3+1冗余散热热插拔系统风扇，可支持7+1 冗余显卡集成显示控制器，32MB显存支持操作系统Windows Server 2008 Enterprise Edition 32bit/64bitRed hat Enterprise Linux 5.5 for Intel EM64TRed hat Enterprise Linux 4.8 for Intel EM64TSuSE Linux Enterprise Server 11 SP1 for Intel EM64T中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64具体请参照曙光公司服务器兼容性列表或咨询曙光公司销售代表电源电压：220V/50Hz机箱尺寸4U：424mm(宽)x 173.8mm(高)x704mm(深)重量最大50 千克（不含导轨）环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000 次内I950r-G处理器最大支持8 颗Intel Xeon 7500/E7 系列高端处理器内存特性支持DDR3 ECC Registered 内存外设DVD ROM/RW网络控制器集成intel82576 双千兆网卡硬盘控制器最多支持16 个2.5寸SATA 或SAS硬盘可选SAS Raid 卡，支持Raid 0/1/5/6/10/50/60可选SAS 卡，支持RAID 0/1/10外设接口1 个VGA接口（后置）4 个USB2.0 接口(前面2 个，后面2 个)2 个RJ45网口（后置）1 个COM口（后置）1 个管理网口（后置）散热热插拔系统风扇，可支持7+1 冗余显示系统集成图形控制器支持操作系统Windows Server 2008 32bit/64bitRed hat Enterprise Linux 5.5 32bit/64bitSuSE Linux 11Enterprise Server 64bit中标麒麟高级服务器操作系统V6.0 x86-64中标麒麟通用服务器操作系统V6.0 x86-64操作系统兼容性和系统配置有很大关系，更多信息请咨询曙光公司销售代表或者曙光公司客户服务热线机箱5U机架式机箱电源电压2800W 2+2 金牌冗余电源机箱尺寸220mm(高)×425mm(宽)×680mm(深)（机架式）重量50KG(满配，不含导轨、托轨)环境温度要求工作时10°C~35°C(50°F~95°F)存储-40°C~55°C(-40°F~131°F)相对湿度要求工作时最大相对湿度90%RH(40°C)工作时35%~80% RH运输存储20%~93% RH振动频率5Hz~150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度150m/s2~300m/s2,持续时间≤11ms 碰撞峰值加速度100m/s2~150m/s2,次数1000 次内中科曙光刀片服务器型号TC4600刀片服务器刀片机箱外形特征5U 标准刀箱高度;计算刀片最多14 个计算刀片,提供基于intel Xeon Romley-EP 平台计算刀片供选择;IB 交换网络机箱对外可提供14 个56Gbps 的FDR Infiniband 接口;满足56Gb./s 全线速连接需求;千兆以太网交换网络刀箱对外提供千兆网络配置:(1)配置一:2 *千兆交换模块;此千兆交换模块对外至少提供 6 个RJ45 千兆接口;(2)配置二:1 *千兆交换+1 *直通模块此千兆交换模块对外提供 6 个RJ45 千兆接口或提供可选(带万兆上联: 2*万兆端口+6 千兆口);此千兆直通模块对外提供14 个RJ45 千兆接口;IO 扩展刀箱可支持4节点8块GPU的扩展方式为每一个计算刀片提供两个PCI-E3.0 x16 扩展插槽(提供支持 2 块GPU)可支持两块GPU 卡,卡的类型: NVIDIA Tesla:M2070Q,M2090;电源模块最多配置 4 个具有负载均衡和故障切换功能的热插拔2000W 交流电源模块,可以提供N+1 或N+N 电源冗余配置;散热模块标配4 个带线性预补偿功能的智能冗余风扇;管理模块可实现远程虚拟介质、远程KVM、刀片状态、故障定位、开关机等全方位管理控制监视功能;配套介质可选1 个外置USB DVD-RW; 1 个USB Hub;光学通路状态指示OPSI刀片机箱、刀片、电源、KVM、USB、IB 网络,千兆网络、高级管理模块、硬盘驱动器;外部存储器：支持主流存储解决方案(所有曙光公司存储产品)和非曙光公司的存储产品;外形尺寸(宽×高×深)218mm×446mm× 792.1mm; 重量(满配)50Kg(不包括计算刀片);型号TC3600刀片服务器刀片机箱外形特征19”标准机架,10U;计算刀片最多10 个计算刀片,多种计算刀片可供选择;IB 网络模块机箱可提供一个QDR Infiniband 交换模块,可对外提供18 个40Gbps 的Infiniband 接口千兆以太网模块可提供两个千兆网络交换模块或一个千兆交换模块和一个千兆直通模块;每个网络交换模块可对外提供10 个千兆RJ45 接口或者两个SFP+接口(可扩展万兆)和六个千兆RJ45 接口;IO 刀片为每一个计算刀片提供一个PCI-E2.0 x8 扩展插槽,两个 2.5”SAS/SATA/SSD 硬盘槽位;或一个PCI-E 2.0 x16 扩展插槽;电源模块最多配置 4 个具有负载均衡和故障切换功能的热插拔2000W 交流电源模块,可以提供N+1,N+N 电源冗余配置;散热模块标配4 个带线性预补偿功能的冗余风扇,电源模块附带了风扇套件;管理模块标配一个,可选1+1 冗余。
公共服务服务器搭建配置1.网络拓扑1.1逻辑拓扑说明：两个apache做HA，每个apache下连接4个东方通。
每台服务器配置1个apache，2个tongweb。
172.24.186.82为apache的MASTER，172.24.186.83为BACKUP。
虚拟IP地址为：图11.2工作原理通过apache实现对东方通负载均衡，需要在apache下安装可以调用东方通的JK插件，并且以创建AJP通道方式实现负载均衡。
Apache之间的HA（高可用）通过tongweb下的nodeagent代理方式实现集中管理。
2.服务器配置1.3硬件配置曙光I620-G10CPU：2.0*2内存：4*4G=16G1.4软件配置操作系统：红旗asianux3-sp4-x86_64Apache:2.2.24 此apache为源码包中间件：TongWeb5.0(东方通)集群版。
JK插件：jakarta-tomcat-connectors-1.2.15JDK：1.6.0_333.安装使用1.5安装目录设定安装主目录：/home/东方通安装目录：tongweb1为/home/tongwebone/tongweb2为/home/tongwebtwo/Apache安装目录/home/tongweb/apache/JDK安装目录/home/tongweb/jdk安装文件存放目录：/home/tongweb/software/部署的程序目录/home/tongweb/webpage/1.6安装前准备建立两个帐户分别为：tongwebone,tongwebtwo;并设置密码以建立的帐户登陆，安装JDK到指定的目录，修改家目录下的环境变量以让tongweb可以识别JDK，具体修改家目录下.base_profile.加入下列字段：JAVA_HOME=/home/tongwebone/jdk1.6.0_33(tongwebtwo也要安装)PATH=$PATH:$HOME/bin:$JAVA_HOME/bin1.7安装TongWeb5.0安装到指定目录即可，具体安装过程请参照TongWeb5.0.用户使用手册，安装TongWebtwo时修改端口号，在TongWebone的基础上加1，如TongWebone为8080即TongWebtwo为8081。
