电阻器的识别

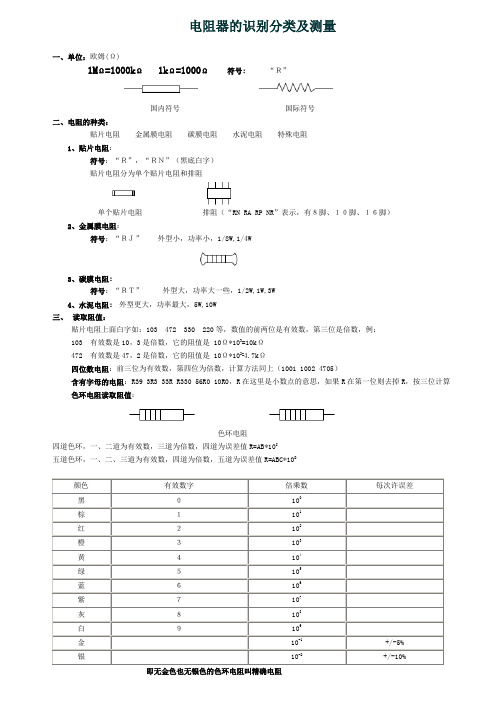

电阻器的识别分类及测量一、单位：欧姆(Ω)1MΩ=1000kΩ 1kΩ=1000Ω符号：“Ｒ”国内符号国际符号二、电阻的种类：贴片电阻金属膜电阻碳膜电阻水泥电阻特殊电阻1、贴片电阻：符号：“Ｒ”，“ＲＮ”（黑底白字）贴片电阻分为单个贴片电阻和排阻单个贴片电阻排阻（“RN RA RP NR”表示，有８脚、１０脚、１６脚）2、金属膜电阻：符号：“ＲＪ”外型小，功率小，1/8W,1/4W3、碳膜电阻：符号：“ＲＴ”外型大，功率大一些，1/2W,1W,3W4、水泥电阻：外型更大，功率最大，5W,10W三、读取阻值：贴片电阻上面白字如：103 472 330 220等，数值的前两位是有效数，第三位是倍数，例：103 有效数是10，3是倍数，它的阻值是 10Ω*103=10kΩ472 有效数是47，2是倍数，它的阻值是 10Ω*102=4.7kΩ四位数电阻：前三位为有效数，第四位为倍数，计算方法同上（1001 1002 4705）含有字母的电阻：R39 3R3 33R R330 56R0 10R0，R在这里是小数点的意思，如果R在第一位则去掉R，按三位计算色环电阻读取阻值：色环电阻四道色环，一、二道为有效数，三道为倍数，四道为误差值R=AB*10C五道色环，一、二、三道为有效数，四道为倍数，五道为误差值R=ABC*10D即无金色也无银色的色环电阻叫精确电阻四、电阻的作用：电阻串联：起降压限流的作用电阻并联：起分压分流作用电阻并联：电路各部分电压相等。

电阻串联：电路各部分电流相等。

五、电阻的测量及好坏判断1、电阻测量贴片单个电阻测两端八脚排组分别测对脚，共四组十脚排组分别测对脚，如果两端两组阻值为10kΩ，中间三组阻值分别为20kΩ，中间三组是10*2的关系。

十六脚跟八脚一样测量2、好坏判断电阻坏：(1)、阻值变大或无穷大(2)、万用表显示“１”六、电阻的代换原则1、精确电阻必须原值代换。

2、普通电阻代换可比原值相差+/-10%左右。

◆电阻器的识别电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。

电阻器的符号为“R”。

电阻器可以按照结构和材料划分。

按材料划分为碳膜电阻器，金属电阻器，线绕电阻器，热敏电阻器。

按结构划分为固定电阻器，可变电阻器，敏感电阻器。

电阻器的识别主要是识别阻值和允许误差，常用的方法有以下几种：1、直标法用阿拉伯数字和单位在电阻上直接表示出标称阻值和允许误差，优点是直观，缺点是小数点不易辨识。

2、色标法色标是用不同颜色的色环在电阻器表面标出阻值和误差，一般分为以下两种标法：（1）两位有效数字的色标法普通电阻器是用四条色环表示电阻器的参数。

从左到右观察色环的颜色，第一、第二色环表示阻值，第三色环表示倍率，第四色环表示允许误差。

（2）三位有效数字的色标法一般用于精密仪器，表示方法与意义和两位相同，不同之处为前三位表示阻值。

下图a是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图b中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图c电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图4-4是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图4-5中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

颜色第一有效数字第二有效数字 第三有效数字 倍率 允许误差黑 0 0 0 10 棕 1 1 1 10 +-1% 红 2 2 2 10 +-2% 橙 3 3 3 10 黄 4 4 4 10 绿 5 5 5 10 +-0.5% 蓝 6 6 6 10 +-0.25% 紫 7 7 7 10 +-0.1% 灰 8 8 8 10 白 9 9 9 10 金10<图4-4><图4-5>银10◆电阻器的检测1、选择量程通过由大到小调整欧姆档的量程，使指针在表头中间区域。

常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。

本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。

电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。

电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。

在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。

下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。

（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。

从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。

电阻器第二个主要作用是产生降压的作用。

当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。

第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。

（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。

举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。

电阻器参数和识别方法电阻器的主要参数（标称阻值与允许偏差）要标注在电阻器上，以便使用中识别。

电阻器的参数主要有色标法和直标法两种，此外还有字母数字混标法。

1.3.1电阻器的主要参数1．电阻器标称阻值系列在使用中，我们最关心的是电阻器的阻值有多大，这一阻值称为电阻器的标称阻值。

例如，某电阻器标称阻值是9kΩ。

重要提示生产厂家为了使用的需要，生产了很多阻值的电阻器。

为了方便生产和使用，国标规定了一系列阻值作为产品的标准，即标称阻值系列。

我国E6、E12、E24电阻器标称阻值系列见表1-6。

表1-6我国E6、E12、E24电阻器标称阻值系列重要提示从表1-6中可以看出E12系列中找不到1.1×10n电阻器，只能在E24系列中找到它。

表2-7中各数×10n可得到不同的电阻阻值。

例如：1.1×10n（n＝3）为1.1kΩ电阻器。

n是正整数或负整数。

1×10为10Ω电阻器。

2．电阻器允许偏差参数在电阻器生产过程中，由于生产成本的考虑和技术原因，无法制造与标称阻值完全一致的电阻器，不可避免存在着一些偏差。

所以，规定了一个允许偏差参数。

不同电路中，由于对电路性能的要求不同，也就可以选择不同偏差的电阻器，这是出于生产成本的考虑，偏差大的电阻器成本低，这样整个电路的生产成本就低。

常用电阻器的允许偏差为±5％、±10％、±20％。

精密电阻器的允许偏差要求更高，如±2％、±0.001％等。

3．电阻器额定功率参数额定功率也是电阻器的一个常用参数。

它是指在规定的大气压力下和特定的环境温度范围内，电阻器所允许承受的最大功率，单位用W表示，一般电子电路中使用1/8W电阻器。

通常额定功率大，电阻器体积大。

对于电阻器而言，它所能够承受的功率负荷与环境温度有关，其关系可用图1-12所示负载曲线来说明。

图中，P为允许功率，P R为额定功率，t R为额定环境温度，t min为最低环境温度，t max为最高环境温度。

如何识别电阻器-电阻器的识别方法如何识别电阻器-电阻器的识别方法色环电阻是电子电路中最常用的电子元件，下面，店铺为大家分享电阻器的识别方法，希望对大家有所帮助!贴片电阻的识别方法贴片元件具有体积小、重量轻、安装密度高，抗震性强.抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。

贴片元件按其形状可分为矩形、圆柱形和异形三类。

按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。

贴片元件与一般元器件的标称方法有所不同。

下面主要谈谈片状电阻器的阻值标称法。

片状电阻器的阻值和一般电阻器一样，在电阻体上标明.共有三种阻值标称法，但标称方法与一般电阻器不完全一样。

1.数字索位标称法(一般矩形片状电阻采用这种标称法)数字索位标称法就是在电阻体上用三位数字来标明其阻值。

它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。

例如：“472′’表示“4700Ω”;“151”表示“150”。

如果是小数.则用“R”表示“小数点”.并占用一位有效数字，其余两位是有效数字。

例如：“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

四位表示法：前三位表示有效数字，第4位表示倍率。

2702=27000=27kΩ2.色环标称法(一般圆柱形固定电阻器采用这种标称法)贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。

第一环和第二环是有效数字，第三环是倍率(色环代码如表1)。

例如：“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。

3.E96数字代码与字母混合标称法数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码.具体见附表2。

它的.第三位是用字母代码表示的倍率(如表3)。

例如：“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2 ;2.49Ω”。

一、常用电阻器的标志方法：1直标法把元件的主要参数直接印制在元件的表面上，这种方法主要用于功率比较大的电阻。

如电阻表面上印有RXYC-50-T-1k5-±0%，其含义是耐潮被釉线绕可调电阻器，额定功率为50W，阻值为1.5k Q,允许误差为±10 %。

2 •文字符号法随着电子元件的不断小型化，特别是表面安装元器件（SMC和SMD）的制造工艺不断进步，使得电阻器的体积越来越小，其元件表面上标注的文字符号也作出了相应改革。

一般仅用三位数字标注电阻器的数值，精度等级不再表示出来（一般小于芳％）。

具体规定如下：（1）元件表面涂以黑颜色表示电阻器。

（2）电阻器的基本标注单位是欧姆（Q）,其数值大小用三位数字标注。

（3）对于十个基本标注单位以上的电阻器，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。

如100表示其阻值为10X100 = 10 Q; 223表示其阻值为22X03 = 22k Q o（4）对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母“R”示小数点。

如3R9表示其阻值为3.9Qo3.色标法小功率电阻器使用最广泛的是色标法，一般用背景区别电阻器的种类：如浅色（淡绿色、淡蓝色、浅棕色）表示碳膜电阻，用红色表示金属或金属氧化膜电阻，深绿色表示线绕电阻。

一般用色环表示电阻器的数值及精度。

普通电阻器大多用四个色环表示其阻值和允许偏差。

第一、二环表示有效数字，第三环表示倍率（乘数）,与前三环距离较大的第四环表示精度。

精密电阻器采用五个色环标志，第一、二、三环表示有效数字，第四环表示倍率，与前四环距离较大的第五环表示精度。

有关色码标注 的定义见下表所示。

上图所示为两种色环电阻的标注图。

例如标有蓝、灰、橙、金四环标注的电阻，其阻值大小为：68 X103 =68000 Q （68k Q,允许偏差为犬％。

标有棕、黑、绿、棕、棕 五环标注的电阻，其阻值大小为：105X101 =1050Q （1.05k Q ,允许偏差 为±%。

电阻器的识别方法
电阻器的识别方法主要有以下几种：
1. 读取色环：电阻器通常在外部有一些彩色环带，通过读取这
些彩色环带上的颜色，可以确定电阻器的阻值和精度。

色环读法一般是按照从左到右的顺序读取颜色，并根据颜色对应的数值表确定阻值。

2. 使用万用表：将万用表的测量档位调整为电阻档，然后将电
阻器的两端接入万用表的两个插针，读取万用表上显示的阻值即可。

3. 使用电阻测量仪：电阻测量仪是一种专门用于测量电阻值的
仪器，通过将电阻器的两端接入电阻测量仪，即可直接读取电阻值。

4. 使用LCR表：LCR表是一种用于测量电感、电容和电阻的仪器，可以通过将电阻器接入LCR表，选择相应的测量模式进行测量，得到电阻值。

需要注意的是，无论使用何种方法测量电阻器的阻值，都需要确保电阻器不与外部电路连接，以免影响测量结果。
