支架及组件安装技术交底(通用版)

一、工程名称：________________________二、施工单位：________________________三、施工部位：________________________四、施工期限：________________________五、参加交底人员：______________________一、安全注意事项1. 作业人员必须经过专业培训，取得相应资格证书，熟悉支架安装施工安全操作规程。

2. 作业人员进入施工现场必须佩戴安全帽，扣好帽带，穿着符合规定的劳保用品。

3. 施工现场应设置安全警示标志，确保作业人员能够及时了解并遵守安全规定。

4. 施工现场应保持整洁，严禁堆放杂物，确保作业通道畅通。

5. 作业人员应熟悉施工现场环境，了解周边设施，防止发生意外事故。

二、支架安装前的准备工作1. 仔细阅读施工图纸，了解支架的安装位置、尺寸、数量等要求。

2. 检查支架材料的质量，确保符合设计要求，严禁使用不合格产品。

3. 检查施工工具、设备，确保其性能良好，符合使用要求。

4. 准备好施工所需的辅助材料，如垫木、螺丝、焊条等。

5. 检查施工现场的电源、水源，确保其正常供应。

三、支架安装过程中的安全操作1. 搭设支架时，应按照施工图纸的要求，确保支架的稳定性。

2. 搭设支架时，应使用专用工具，严禁使用蛮力。

3. 搭设支架时，应注意支架的垂直度、水平度，确保支架的安装精度。

4. 支架搭设过程中，严禁在支架上行走、跳跃，防止发生坠落事故。

5. 支架搭设完成后，应对支架进行检查，确保其安全可靠。

6. 在支架上作业时，应设置安全防护措施，如防护栏、安全网等。

7. 作业人员应遵守操作规程，严禁酒后作业、疲劳作业。

四、支架安装后的注意事项1. 支架安装完成后，应进行验收，确保其符合设计要求。

2. 验收合格后，应及时清理施工现场，保持环境卫生。

3. 定期检查支架的使用状况，发现问题及时处理。

4. 支架使用过程中，严禁超载、超限使用。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改支架及组件安装技术交底(通用版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.支架及组件安装技术交底(通用版)工程内容及施工范围全厂范围内光伏发电太阳能板支架及组件安装。

一、主要施工方案1.支架安装a.桩顶铁板安装，铁板在焊接过程中需保证其水平度，并使其处于桩顶面中间；焊缝需满足规范要求满焊，结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm。

清理后进行防腐处理；焊接结束后及时清理焊缝，进行防腐处理。

b.槽钢立柱安装，每组桩基顶部焊接立柱时先安装首尾两个立柱，然后拉一直线（钢丝绳），以此线为参照安装中间立柱，确保每组立柱中心处于同一直线上；每组立柱焊接时带水平尺，保证其垂直度；立柱焊接优先保证其每组处于同一直线，条件允许的情况下尽量焊接在铁板中间位置；焊条要求同铁板安装要求；立柱应四面满焊；焊接结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm，清理后进行防腐处理：先刷一遍防锈漆，干燥后再刷一遍沥青漆；c.支架安装，安装顺序：先下后上，先单根后按组安装；用线垂、水平尺或拉线调整支架垂直度、水平度；支架水平度、垂直度允许偏差严格安装图纸设计要求，垂直度≤1mm,水平偏差，东西向全长（相同标高）≤10mm；所有支架的倾斜角度应符合设计：30°，要一致、无变形。

一、交底目的为确保施工过程中支架安全，预防事故发生，提高施工人员的安全意识，特进行支架安全技术交底。

二、交底对象所有参与支架搭设、使用、拆除的施工人员及管理人员。

三、交底内容1. 支架搭设前的准备工作（1）熟悉支架施工图纸，了解支架结构、尺寸、受力情况。

（2）检查支架材料，确保材料符合设计要求，无变形、裂纹等缺陷。

（3）检查施工现场，确保场地平整、坚实，无障碍物。

（4）明确支架搭设顺序，确保搭设过程安全有序。

2. 支架搭设过程中的安全注意事项（1）搭设人员必须佩戴安全帽、系好安全带，穿防滑鞋。

（2）上下支架作业时，必须使用安全梯或搭设安全通道。

（3）搭设过程中，严禁攀爬支架、跳跃过支架。

（4）搭设过程中，严禁酒后作业、疲劳作业。

（5）支架搭设完毕后，必须进行自检，确保支架稳固、受力均匀。

3. 支架使用过程中的安全注意事项（1）使用支架时，严禁超载、偏载。

（2）支架受力部位，严禁堆放重物。

（3）支架使用过程中，严禁擅自拆卸、移动支架。

（4）定期检查支架，发现异常情况，立即停止使用，并及时报告。

4. 支架拆除过程中的安全注意事项（1）拆除支架前，必须对支架进行全面检查，确保支架无损坏、变形。

（2）拆除支架时，应按顺序进行，先拆除上部构件，再拆除下部构件。

（3）拆除过程中，严禁抛掷构件，确保构件安全落地。

（4）拆除过程中，严禁攀爬支架、跳跃过支架。

（5）拆除完毕后，对拆除区域进行清理，确保场地安全。

四、安全管理制度1. 施工单位应建立健全支架安全管理制度，明确各级人员的安全职责。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 定期对施工人员进行安全教育培训，提高安全意识。

4. 对违反安全规定的行为，应严肃处理。

五、应急措施1. 发生支架事故时，立即停止作业，迅速组织人员救援。

2. 按照应急预案，采取有效措施，控制事故扩大。

3. 及时上报事故情况，配合相关部门进行调查处理。

4. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。

支架及组件安装技术交底1. 引言本文档旨在向安装人员提供支架及组件安装的技术交底。

通过本文档，安装人员能够了解支架及组件的安装流程和要点，确保安装工作的顺利进行。

2. 安装前准备在进行支架及组件的安装之前，需要进行以下准备工作：2.1 工具和材料•扳手•螺丝刀•螺栓和螺母•电钻和钻头•支架和组件•安全帽和手套2.2 安全措施在进行安装工作时，安装人员应该遵守以下安全措施： - 穿戴安全帽和手套，保护自己的安全。

- 确保工作区域的环境安全，清理杂物和障碍物。

- 使用适当的工具，并保证工具和材料的良好状态。

3. 支架安装步骤以下是支架安装的基本步骤：3.1 定位和标记首先，根据设计图纸确定支架的定位和标高，并进行标记。

3.2 预置设备根据支架的类型和要求，对支架进行预置设备，确保支架的垂直度和水平度。

3.3 安装支架使用螺栓和螺母将支架固定在预置设备上。

注意螺栓的紧固力度，避免过紧或过松。

3.4 检查和调整安装完支架后，需要进行检查和调整。

确保支架的稳定性和垂直度，并根据需要进行调整。

4. 组件安装步骤以下是组件安装的基本步骤：4.1 定位和标记根据设计要求和支架的位置，确定组件的定位和标记。

4.2 安装前准备根据组件的类型，准备好所需的工具和材料。

确保工具和材料的完好和干净。

4.3 安装组件根据组件的安装要求，使用适当的工具和方法，将组件安装在支架上。

4.4 验收和调整在安装完组件后，进行验收和调整。

检查组件的安装质量和功能，根据需要进行调整。

5. 安装注意事项在进行支架和组件的安装时，需要注意以下事项：5.1 安全第一安装人员应始终将安全放在首位，遵守相关的安全规定和操作规程。

5.2 注意材质和规格根据设计要求和使用规定，选择合适的支架和组件材质和规格。

5.3 遵循操作指南安装人员应仔细阅读操作指南，在安装过程中按照指南的要求进行操作。

5.4 紧固力度控制在安装螺栓和螺母时，需要注意紧固力度的控制，避免过紧或过松。

一、交底对象本次安全技术交底对象为参与支架施工的全体人员，包括施工管理人员、技术人员、施工人员、监理人员等。

二、交底时间（具体时间）三、交底地点（具体地点）四、交底内容1. 支架施工概述支架施工是指为满足工程需要，在施工过程中临时搭建的支撑结构。

支架施工安全关系到工程质量和人员生命安全，因此，必须严格执行安全技术交底。

2. 施工前的准备工作（1）熟悉施工图纸，明确支架设计要求。

（2）对施工人员进行安全教育和培训，提高安全意识。

（3）检查施工材料、设备，确保符合质量要求。

（4）制定施工方案，明确施工步骤、施工顺序和施工要求。

3. 施工过程中的安全注意事项（1）支架基础处理：确保支架基础平整、坚实，防止因基础不稳导致支架倾斜或倒塌。

（2）支架搭设：按照设计要求进行搭设，确保支架的稳定性、刚度和强度。

（3）支架连接：连接部位要牢固可靠，防止因连接不牢固导致支架变形或倒塌。

（4）施工荷载：严格控制施工荷载，防止因荷载过大导致支架失稳。

（5）高空作业：做好高空作业人员的安全防护措施，如系好安全带、戴好安全帽等。

（6）临时用电：严格遵守临时用电安全规定，确保用电安全。

（7）施工人员：施工人员应穿着合适的防护服装，佩戴安全帽、安全带等防护用品。

4. 施工结束后的注意事项（1）拆除支架前，应进行全面的检查，确保支架结构完整，无损坏。

（2）拆除支架时，应按照拆除顺序进行，防止因拆除不当导致支架倒塌。

（3）拆除支架过程中，应注意人员安全，防止发生意外伤害。

（4）拆除后的材料、设备应进行妥善处理，防止造成环境污染。

五、安全责任1. 施工单位应负责支架施工过程中的安全技术交底，确保施工人员掌握安全技术要求。

2. 施工人员应严格遵守安全技术交底，提高安全意识，确保自身和他人的安全。

3. 监理单位应监督施工单位执行安全技术交底，确保施工安全。

六、总结本次安全技术交底旨在提高支架施工人员的安全意识，确保施工安全。

全体施工人员应认真学习并严格执行安全技术交底，共同为工程质量和人员生命安全保驾护航。

支架安装技术交底
1. 前言
本技术交底旨在介绍支架的正确安装方法，以确保安全可靠，且保证安装后的支架能够正常使用。

2. 安装前的准备
在进行支架的安装前，应对安装环境进行检查，并进行必要的准备工作，如：
- 清理安装环境，确保无障碍物；
- 检查支架数量和规格是否符合要求；
- 准备必要的工具和安全防护设备。

3. 支架安装步骤
3.1 拆卸旧支架（如有）
如需要拆卸旧支架，请先停止支架的使用，然后按照以下步骤进行：
1. 使用扳手和电钻等工具拆卸支架螺丝；
2. 逐个取下支架。

二次利用旧支架时，需要进行检查，确保其完好无损，并符合修复条件。

3.2 安装支架
进行安装时，请按照以下步骤进行：
1. 测量支架的安装位置，用铅笔在安装处勾勒安装环境轮廓；
2. 按支架型号选择合适的安装螺钉，使用电钻等工具将螺钉固定在预留孔洞处；
3. 将支架架起，将其东西南北方向调整至水平；
4. 逐个在螺钉上拧入支架，然后使用扳手加强固定。

4. 安装后的检查
安装完成后，请对支架进行以下检查：
1. 检查支架是否牢固；
2. 检查支架位置是否正确；
3. 检查支架与其它设备之间的距离是否符合要求。

5. 安全注意事项
在安装支架时，请务必做好以下安全措施：
1. 进行必要的安全培训，确保安装人员具有必要的技术和经验；
2. 在使用电钻等工具时，请佩戴工作手套和安全眼镜；
3. 避免直接用手触摸电动工具，以免发生意外。

6. 结语
通过本技术交底，我们相信您已经了解到了支架的正确安装方法，请在安装过程中严格按照本文流程操作，确保工作的安全、高
效和准确。

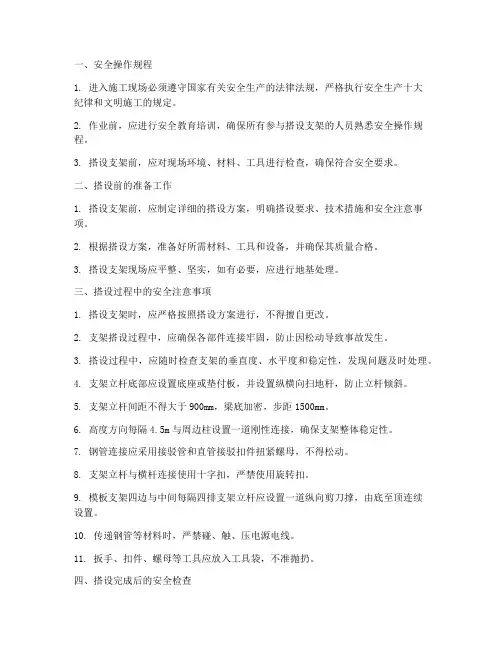

一、安全操作规程1. 进入施工现场必须遵守国家有关安全生产的法律法规，严格执行安全生产十大纪律和文明施工的规定。

2. 作业前，应进行安全教育培训，确保所有参与搭设支架的人员熟悉安全操作规程。

3. 搭设支架前，应对现场环境、材料、工具进行检查，确保符合安全要求。

二、搭设前的准备工作1. 搭设支架前，应制定详细的搭设方案，明确搭设要求、技术措施和安全注意事项。

2. 根据搭设方案，准备好所需材料、工具和设备，并确保其质量合格。

3. 搭设支架现场应平整、坚实，如有必要，应进行地基处理。

三、搭设过程中的安全注意事项1. 搭设支架时，应严格按照搭设方案进行，不得擅自更改。

2. 支架搭设过程中，应确保各部件连接牢固，防止因松动导致事故发生。

3. 搭设过程中，应随时检查支架的垂直度、水平度和稳定性，发现问题及时处理。

4. 支架立杆底部应设置底座或垫付板，并设置纵横向扫地杆，防止立杆倾斜。

5. 支架立杆间距不得大于900mm，梁底加密，步距1500mm。

6. 高度方向每隔4.5m与周边柱设置一道刚性连接，确保支架整体稳定性。

7. 钢管连接应采用接驳管和直管接驳扣件扭紧螺母，不得松动。

8. 支架立杆与横杆连接使用十字扣，严禁使用旋转扣。

9. 模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。

10. 传递钢管等材料时，严禁碰、触、压电源电线。

11. 扳手、扣件、螺母等工具应放入工具袋，不准抛扔。

四、搭设完成后的安全检查1. 搭设完成后，应对支架进行全面检查，确保其符合设计要求和安全规范。

2. 检查支架的垂直度、水平度、稳定性、连接部位等，发现问题及时整改。

3. 检查支架的防护设施，如安全网、防护栏杆等，确保其完好。

4. 检查支架周边环境，如临边、孔洞、坑槽等，防止人员坠落。

五、应急处理1. 搭设支架过程中，如发生意外事故，应立即停止作业，迅速组织救援。

2. 对受伤人员采取紧急救治措施，并及时拨打急救电话。

一、交底目的为确保支架搭设过程中的安全生产，提高作业人员的安全意识，特制定本安全技术交底。

二、适用范围本交底适用于各类支架搭设工程，包括但不限于钢结构支架、混凝土支架、桥梁支架等。

三、安全注意事项1. 作业人员必须经过专业培训，取得相关资格证书，方可上岗作业。

2. 进入施工现场必须遵守安全操作规程，佩戴好安全帽、安全带等个人防护用品。

3. 严格按照施工图纸和施工方案进行支架搭设，不得擅自更改设计参数。

4. 搭设前应进行现场勘察，确认地基平整、坚实，符合搭设要求。

5. 使用合格的材料和设备，不得使用不合格、损坏或变形的器材。

6. 支架搭设过程中，应保持现场整洁，不得堆放杂物，防止发生意外。

7. 高处作业时，必须系好安全带，并设置安全防护栏杆。

8. 作业过程中，严禁酒后作业、疲劳作业，确保人员精神状态良好。

四、搭设步骤及要求1. 施工准备（1）明确搭设支架的类型、尺寸、高度等参数。

（2）根据设计要求，准备好所需的材料和设备。

（3）组织施工人员学习施工图纸、方案和安全技术交底。

2. 地基处理（1）清除地基上的杂物、杂草等，确保地基平整。

（2）根据设计要求，对地基进行夯实或浇筑混凝土基础。

3. 支架立杆搭设（1）按照设计要求，确定立杆的间距、高度和连接方式。

（2）使用专用工具，将立杆垂直插入地基，确保立杆垂直度。

（3）在立杆底部设置底座或垫付板，并设置纵横向扫地杆。

4. 横杆、斜杆搭设（1）根据设计要求，确定横杆、斜杆的间距和连接方式。

（2）使用专用工具，将横杆、斜杆与立杆连接牢固。

5. 连接件检查（1）检查所有连接件是否完好，如有损坏、松动等情况，应及时更换或加固。

（2）确保所有连接件均符合设计要求。

6. 防护措施（1）在高处作业时，设置安全防护栏杆，并定期检查其牢固程度。

（2）在支架周围设置警示标志，提醒过往人员注意安全。

五、拆除步骤及要求1. 拆除前，应检查支架结构是否牢固，确认无安全隐患。

2. 拆除过程中，应逐层拆除，不得一次性拆除过多，以免造成支架倾覆。

一、工程名称：二、施工单位：三、建设单位：四、工程概况：五、交底内容：一、安全操作规程1. 进入施工现场必须佩戴安全帽，系好帽带，穿防滑鞋，严禁穿硬底鞋、高跟鞋。

2. 高处作业必须系好安全带，并扣好保险钩。

3. 作业现场应设置安全警示标志，明确警示区域。

4. 严禁酒后作业，严禁疲劳作业。

5. 严禁无关人员进入施工现场。

二、材料与设备管理1. 施工材料、设备必须符合国家规定和行业标准。

2. 材料和设备应堆放整齐，标识清晰。

3. 使用前应检查材料、设备是否完好，如有损坏应及时更换。

4. 施工现场应配备足够的消防器材，确保消防通道畅通。

三、施工工艺1. 施工前应熟悉施工图纸，明确施工工艺。

2. 施工过程中应严格按照施工图纸和施工工艺进行操作。

3. 施工过程中应确保支架安装牢固，防止支架倾斜、倒塌。

4. 施工过程中应避免支架与电线、电缆等设施发生碰撞。

四、施工步骤1. 施工前应清理施工现场，确保地面平整。

2. 根据设计要求，在地面上标出支架组件的安装位置。

3. 使用钻孔机或电锤等工具在标记位置钻孔，并安装膨胀螺栓或预埋件。

4. 将支架组件的各个部件按照图纸要求进行组装。

5. 检查支架组件的安装质量，确保安装牢固。

6. 施工完成后，进行验收，确保工程质量。

五、安全防护措施1. 施工现场应设置安全防护设施，如围栏、警戒线等。

2. 高处作业时应使用安全带，并扣好保险钩。

3. 施工现场应配备急救箱，并配备专业急救人员。

4. 施工现场应定期进行安全检查，确保安全措施落实到位。

六、注意事项1. 施工过程中应密切关注天气变化，遇有恶劣天气应立即停止施工。

2. 施工过程中应避免交叉作业，确保施工安全。

3. 施工过程中应保持施工现场整洁，防止杂物堆积。

4. 施工完成后，应清理施工现场，确保环境整洁。

七、验收标准1. 施工现场应整洁有序，安全措施落实到位。

2. 支架组件安装牢固，无倾斜、倒塌现象。

3. 支架组件与电线、电缆等设施无碰撞。

一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、安装时间：____________________五、交底内容：一、安全注意事项1. 操作人员必须熟悉安装技术要求，了解支架组件的结构特点，掌握安装过程中的安全操作规程。

2. 进入施工现场必须穿戴好个人防护用品，如安全帽、工作服、防护眼镜、手套等。

3. 施工现场应保持整洁，不得堆放杂物，确保通道畅通。

4. 高处作业时，必须佩戴安全带，系好安全绳，确保安全。

5. 施工现场严禁酒后作业，确保施工人员身体健康。

二、安装前的准备工作1. 熟悉安装图纸和技术要求，了解支架组件的安装位置、尺寸和连接方式。

2. 检查支架组件、光伏板以及其他附件的质量和数量，确保符合设计要求。

3. 准备好安装工具和安全设备，如螺丝刀、扳手、安全带、安全绳、防护眼镜、手套等。

4. 检查施工现场的电源、照明、通风等设施，确保满足施工要求。

三、安装步骤及注意事项1. 基础安装（1）根据设计要求，在地面上标出支架组件的安装位置。

（2）使用钻孔机或电锤等工具在标记位置钻孔，并安装膨胀螺栓或预埋件。

（3）确保基础安装牢固可靠，满足支架组件的承载能力。

2. 支架组装（1）将支架组件的各个部件按照图纸要求进行组装。

（2）注意检查各部件的连接牢固性，确保支架结构的稳定性。

（3）组装过程中，注意观察支架组件的受力情况，避免因受力不均导致损坏。

3. 光伏板安装（1）将光伏板放置在支架组件上，确保光伏板与支架组件的连接牢固。

（2）检查光伏板与支架组件的接触面，确保光伏板与支架组件之间无空隙。

（3）安装光伏板时，注意观察光伏板的倾斜角度，确保符合设计要求。

四、安全防护措施1. 高处作业时，必须佩戴安全带，系好安全绳，确保安全。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 作业人员应遵守安全操作规程，不得擅自改变安装工艺。
