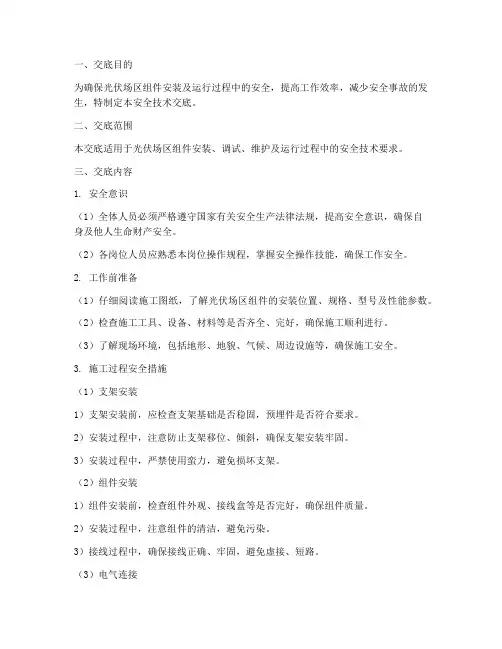

光伏场区组件安全技术交底模板
一、交底目的为确保光伏场区组件安装及运行过程中的安全，提高工作效率，减少安全事故的发生，特制定本安全技术交底。
二、交底范围本交底适用于光伏场区组件安装、调试、维护及运行过程中的安全技术要求。
三、交底内容1. 安全意识（1）全体人员必须严格遵守国家有关安全生产法律法规，提高安全意识，确保自身及他人生命财产安全。
（2）各岗位人员应熟悉本岗位操作规程，掌握安全操作技能，确保工作安全。
2. 工作前准备（1）仔细阅读施工图纸，了解光伏场区组件的安装位置、规格、型号及性能参数。
（2）检查施工工具、设备、材料等是否齐全、完好，确保施工顺利进行。
（3）了解现场环境，包括地形、地貌、气候、周边设施等，确保施工安全。
3. 施工过程安全措施（1）支架安装1）支架安装前，应检查支架基础是否稳固，预埋件是否符合要求。
2）安装过程中，注意防止支架移位、倾斜，确保支架安装牢固。
3）安装过程中，严禁使用蛮力，避免损坏支架。
（2）组件安装1）组件安装前，检查组件外观、接线盒等是否完好，确保组件质量。
2）安装过程中，注意组件的清洁，避免污染。
3）接线过程中，确保接线正确、牢固，避免虚接、短路。
（3）电气连接1）电气连接前，检查接线端子、电缆等是否完好，确保电气连接质量。
2）接线过程中，注意防止误操作，确保电气安全。
3）电气连接完成后，进行绝缘测试，确保绝缘性能符合要求。
4. 运行维护安全措施（1）定期检查光伏场区组件，发现异常情况及时处理。
（2）定期对光伏场区进行清洁，确保组件清洁。
（3）加强电气设备维护，确保设备正常运行。
四、注意事项1. 严禁酒后作业、疲劳作业，确保作业人员精神状态良好。
2. 严禁违章操作，严格按照操作规程进行作业。
3. 严禁在光伏场区进行高空作业，如需进行高空作业，必须采取安全防护措施。
4. 严禁携带易燃易爆物品进入光伏场区。
五、应急处理1. 发生火灾时，立即切断电源，使用灭火器进行灭火。
2. 发生触电事故时，立即切断电源，进行现场急救。
光伏安装工程安全技术交底模板
一、工程概况1. 工程名称：_______光伏发电站安装工程2. 工程地点：_______3. 工程规模：_______4. 工程内容：光伏支架及组件安装、电缆敷设、并网系统安装等。
二、安全注意事项1. 人员安全（1）所有参与施工人员必须经过专业培训，熟悉光伏安装工程的安全操作规程。
（2）施工人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。
（3）施工过程中，不得酒后作业，确保精神饱满，注意力集中。
2. 设备安全（1）施工前，检查设备是否完好，确保符合安全要求。
（2）使用机械设备时，必须按照操作规程进行操作，不得违章操作。
（3）设备运行过程中，注意观察设备运行状态，发现异常情况立即停机检查。
3. 施工现场安全（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，及时清理杂物，确保通道畅通。
（3）施工现场应设置消防器材，确保消防设施完好。
4. 电气安全（1）施工过程中，严格遵守电气安全操作规程，防止触电事故发生。
（2）电气设备安装、调试、检修等操作应由专业人员进行，不得私自操作。
（3）施工现场电气线路敷设应按照设计要求进行，确保线路安全可靠。
5. 高处作业安全（1）高处作业人员必须经过专业培训，取得高处作业操作资格证书。
（2）高处作业人员必须佩戴安全带，系好安全绳，确保安全。
（3）高处作业区域应设置安全防护措施，防止坠落。
三、施工工艺及注意事项1. 施工工艺（1）光伏支架及组件安装：按照设计图纸要求，进行支架基础放线、支架安装、组件安装等工序。
（2）电缆敷设：按照设计要求，进行电缆敷设、接线、接地等工序。
（3）并网系统安装：按照设计要求，进行逆变器、汇流箱、配电柜等设备的安装、调试、验收。
2. 施工注意事项（1）施工过程中，严格按照施工工艺进行操作，确保工程质量。
（2）施工过程中，注意检查设备连接是否牢固，防止因设备松动导致安全隐患。
（3）施工过程中，注意观察施工现场环境，防止因恶劣天气等原因导致安全事故。
光伏支架安装安全技术交底
光伏支架安装安全技术交底一、前言光伏支架是支撑光伏组件的重要设备，其安装质量直接影响光伏电站的安全稳定运行。
为了确保光伏支架的安全安装，本文将就光伏支架安装安全技术进行交底，以便工程人员明确安全操作规程，做好相关安全措施，并确保安全生产。
二、光伏支架安装前的准备1. 人员准备在开始光伏支架的安装工作之前，必须确保参与安装的工程人员拥有专业的安装经验和技能，并且持有相关的安全操作证书。
工程人员必须穿着符合安全标准的劳动防护服装及配戴安全防护用具。
2. 工具准备对于光伏支架的安装工作，必须使用符合标准的专业安装工具，并且要对工具进行检查，确保其完好无损。
在使用高空作业设备时，必须确保设备的安全状态，并对相关操作人员进行专业培训。
3. 现场准备在进行光伏支架安装前，必须对安装场地进行详细的调查，确保场地平整，无障碍物，符合安全要求。
还需要对各类安全风险进行评估，并在发现安全隐患时及时进行整改。
三、光伏支架安装安全技术交底1. 安装位置确定在确定光伏支架的安装位置时，必须考虑支架的稳固性和安全性。
要确保支架安装的地基扎实，必要时要进行地基处理和加固，避免因地基问题导致支架不稳定。
2. 钢构件安装在进行钢构件的安装时，必须严格按照设计要求进行操作，确保每个连接部位的牢固性。
对于焊接的部分，必须由具有焊接资质的电工进行操作，严格按照焊接工艺要求进行。
3. 光伏组件安装在进行光伏组件的安装时，必须严格按照光伏组件的安装说明进行操作，确保光伏组件的安装牢固、稳定。
避免因组件安装不当而导致的安全隐患。
4. 安全防护在进行光伏支架安装工作时，必须设置安全警示标志，确保安装现场的安全通道畅通，并设置警戒线以保证工程人员的安全。
对于高空作业的工作人员，必须佩戴安全带，并严格遵守相关的安全操作规程。
5. 安全检查在完成光伏支架的安装后，必须进行全面的安全检查，确保每一个连接部位的牢固性和稳定性。
还要对施工现场的安全状况进行检查，及时发现并消除安全隐患。
光伏支架安装技术交底
工程技术交底
工程名称
100MWp光伏发电项目
2MWp样板方阵光伏支架安装
分部工程
支架安装
工程编号
交底内容：
20#及21#样板工程光伏支架安装形式为固定式支架。支架要严格按照图纸及厂家技术指导人员要求进行安装，现将支架安装进行交底。
1工艺流程：
1）支架安装流程
支架安装时需按照设计图纸，合理安排安装顺序，避免损坏零部件及部件镀锌层。
检查地锚桩基础尺寸（前后支腿偏差左右向偏差应小于20mm）单排光伏组件最边侧组架最低点前立柱安装（立柱顶部距地面约460mm左右，斜梁前端端部距离地面大于300mm）→后立柱及斜梁安装（使用磁性数显坡度仪找正角度调整后立柱高度，如后立柱超长需使用管子刀或无齿锯截取并刷涂环氧富锌底漆防腐，过短使用支腿顶部连接件加长立柱长度）→边侧第二架支架相邻前后立柱及斜梁安装并找正角度→通过拉设两趟控制线定位斜梁上下斜梁固定孔中心找正第一架组串中部三根立柱及斜梁角度并确保四根斜梁处以同一水平面→安装组串檩条并确保光伏组件安装孔位对角线误差符合安装组件要求→依次找正安装其他此排组串→斜撑、拉筋安装→联接紧固（班组自检）。
3支架安装尺寸偏差要求
1）支架檩条水平位置偏差不得大于±5cm。垂直度偏差每米不应大于±1度，支架角度偏差不应大于±1度。
2）对不能满足安装要求的支架，应责成厂家进行挑换。
3）支架安装的允许偏差应符合下表中的规定。
表1 支架安装允许偏差
项目
允许偏差（cm）
中心线偏差
≤10
垂直度（每米）
≤1
水平偏差
相邻横梁间
4）包装箱、包装纸、苯板等包装物必须分类回收。
5成品保护
1）安装完成后应对支架进行检查，用清水或清洁剂洗净支架表面油污和粉尘，用棉布擦拭干净。
工程名称
100MWp光伏发电项目
2MWp样板方阵光伏支架安装
分部工程
支架安装
工程编号
交底内容：
20#及21#样板工程光伏支架安装形式为固定式支架。支架要严格按照图纸及厂家技术指导人员要求进行安装，现将支架安装进行交底。
1工艺流程：
1）支架安装流程
支架安装时需按照设计图纸，合理安排安装顺序，避免损坏零部件及部件镀锌层。
检查地锚桩基础尺寸（前后支腿偏差左右向偏差应小于20mm）单排光伏组件最边侧组架最低点前立柱安装（立柱顶部距地面约460mm左右，斜梁前端端部距离地面大于300mm）→后立柱及斜梁安装（使用磁性数显坡度仪找正角度调整后立柱高度，如后立柱超长需使用管子刀或无齿锯截取并刷涂环氧富锌底漆防腐，过短使用支腿顶部连接件加长立柱长度）→边侧第二架支架相邻前后立柱及斜梁安装并找正角度→通过拉设两趟控制线定位斜梁上下斜梁固定孔中心找正第一架组串中部三根立柱及斜梁角度并确保四根斜梁处以同一水平面→安装组串檩条并确保光伏组件安装孔位对角线误差符合安装组件要求→依次找正安装其他此排组串→斜撑、拉筋安装→联接紧固（班组自检）。
3支架安装尺寸偏差要求
1）支架檩条水平位置偏差不得大于±5cm。垂直度偏差每米不应大于±1度，支架角度偏差不应大于±1度。
2）对不能满足安装要求的支架，应责成厂家进行挑换。
3）支架安装的允许偏差应符合下表中的规定。
表1 支架安装允许偏差
项目
允许偏差（cm）
中心线偏差
≤10
垂直度（每米）
≤1
水平偏差
相邻横梁间
4）包装箱、包装纸、苯板等包装物必须分类回收。
5成品保护
1）安装完成后应对支架进行检查，用清水或清洁剂洗净支架表面油污和粉尘，用棉布擦拭干净。
光伏支架及组件安装技术交底
（五）严禁触摸光伏组件串的金属带电部位。
（六）严禁在雨中进行光伏组件的连接工作。
（七）组件安装过程中部分禁止行为图示。
交底人
日期
接受人（全员）签名：
5、组件连接板的安装，安装图纸要求预装组件中垫板，可以不用紧固，以便组件安装时调整固定。
二、光伏太阳能组件安装：
（一）光伏组件安装前应做下列准备工作：
1、宜按照光伏组件的电压、电流参数进行分类和组串。
2、光伏组件的外观及各部件应完好无损。
（二）光伏组件的安装应符合下列要求：
1、光伏组件应按照设计图纸的型号、规格进行安装。
2、支架倾斜角度偏差度不应大于33±1°。
3、固定支架安装的允许偏差应符合表5.2.2中的规定。
表1固定支架安装的允许偏差
项目名称
允许偏差（mm）
中心线偏差
≤2
梁标高偏差（同组）
≤3
立柱面偏差（同组）
≤3
（三）支架的安装程序
1、
2、利用带线及水平尺等工具确定一组支架基础U型螺栓调节螺母的位置，然后安装前立柱，利用水平尺检查调整前立柱的垂直度。
1）采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准《钢结构工程施工质量验收规范》GB50205的相关规定。
2）支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。
3）支架安装过程中不应破坏支架防腐层。
4）手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。
光伏支架及组件安装技术交底
单位
江苏省建筑工程集团有限公司
编号
目的
确保光伏本体安装质量满足合同及规范要求
范围
本工程范围内光伏本体安装工程
一、光伏支架安装：
（六）严禁在雨中进行光伏组件的连接工作。
（七）组件安装过程中部分禁止行为图示。
交底人
日期
接受人（全员）签名：
5、组件连接板的安装，安装图纸要求预装组件中垫板，可以不用紧固，以便组件安装时调整固定。
二、光伏太阳能组件安装：
（一）光伏组件安装前应做下列准备工作：
1、宜按照光伏组件的电压、电流参数进行分类和组串。
2、光伏组件的外观及各部件应完好无损。
（二）光伏组件的安装应符合下列要求：
1、光伏组件应按照设计图纸的型号、规格进行安装。
2、支架倾斜角度偏差度不应大于33±1°。
3、固定支架安装的允许偏差应符合表5.2.2中的规定。
表1固定支架安装的允许偏差
项目名称
允许偏差（mm）
中心线偏差
≤2
梁标高偏差（同组）
≤3
立柱面偏差（同组）
≤3
（三）支架的安装程序
1、
2、利用带线及水平尺等工具确定一组支架基础U型螺栓调节螺母的位置，然后安装前立柱，利用水平尺检查调整前立柱的垂直度。
1）采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准《钢结构工程施工质量验收规范》GB50205的相关规定。
2）支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。
3）支架安装过程中不应破坏支架防腐层。
4）手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。
光伏支架及组件安装技术交底
单位
江苏省建筑工程集团有限公司
编号
目的
确保光伏本体安装质量满足合同及规范要求
范围
本工程范围内光伏本体安装工程
一、光伏支架安装：
支架预压施工技术交底(图文并茂)
1支架现浇梁支架预压施工技术交底1.交底范围本交底适用于斑竹互通立交匝道桥支架现浇梁支架预压施工技术交底。
2.施工准备（1）支架搭设完成后，对支架平面位置，顶面高度等进行全面复核，并对支架安装的牢固、整体及安全性进行全面检查、验收，检查支架搭设、安装、受力的整体性、均匀性，保证支架的整体强度和刚度，确保支架的施工过程中的安全可靠。
（2）模板拼装完毕，临边防护、操作平台准备就位。
（3）模板尺寸、位置、标高等检查评定合格。
（4）作业人员已接受岗前安全教育，班组长做班前讲话，准备并检查安全劳保用品。
（5）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。
主要设备：吊车，装载机。
3.工艺流程图4.施工步骤施工步骤一：沙袋装填（1）预压方式：使用尼龙编织袋装填沙子进行预压。
（2）预压荷载：预压荷载为梁体自重的120%=（砼自重+模板及型钢自重+现浇箱梁钢筋重)x1.2=(980.5t+45.8t+162.125)*1.2=1426.11t。
（3）沙袋数量：每个砂袋计划装1.5吨，沙袋填装951袋。
（4）沙袋装填：人工配合装载机、吊车进行装袋，吊车吊钩配备电子称重吊钩，控制沙袋装填重量，每袋误差控制要求±10kg以内。
（5）沙袋装填位置与预压部位同处于吊车作业范围内，避免沙袋来回倒运。
质量标准：每袋误差控制要求±10kg以内。
操作要点：沙袋不得填装石块或混杂钢筋等尖锐物，沙袋吊装时防止铁钉或者尖锐的硬物把沙袋挂破。
施工步骤二：布设沉降观测点（1）测点布设：支架在预压过程中需观测8个断面共64个观测点，具体观测位置设在每跨的端部2m处，每5m设置一道观测断面，每组分支架基础左、中、右三个点，左右翼缘各1个点，底模左、中、右三个点。
（2）观测点使用钢钉钉入模板，外露长度1cm，地基基础观测点提前预埋钢筋头或使用水泥钉强行钉入，外露长度3cm。
喷涂油漆按断面依次编号。
交底人：复核人：交底接收人：1质量标准：钢钉钉入模板观测点外露长度1cm，水泥钉钉入地基基础观测点外露长度3cm。

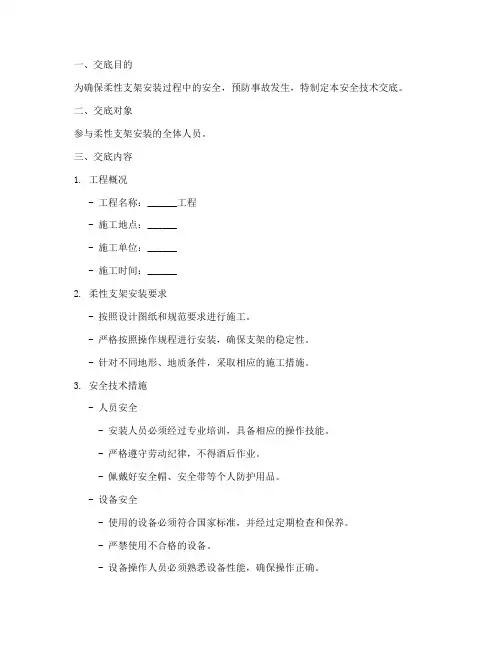

柔性支架安装安全技术交底模板
一、交底目的为确保柔性支架安装过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底对象参与柔性支架安装的全体人员。
三、交底内容1. 工程概况- 工程名称：______工程- 施工地点：______- 施工单位：______- 施工时间：______2. 柔性支架安装要求- 按照设计图纸和规范要求进行施工。
- 严格按照操作规程进行安装，确保支架的稳定性。
- 针对不同地形、地质条件，采取相应的施工措施。
3. 安全技术措施- 人员安全- 安装人员必须经过专业培训，具备相应的操作技能。
- 严格遵守劳动纪律，不得酒后作业。
- 佩戴好安全帽、安全带等个人防护用品。
- 设备安全- 使用的设备必须符合国家标准，并经过定期检查和保养。
- 严禁使用不合格的设备。
- 设备操作人员必须熟悉设备性能，确保操作正确。
- 现场安全- 施工现场应设置明显的警示标志，提醒人员注意安全。
- 施工现场应保持整洁，不得堆放杂物。
- 施工过程中应保持通道畅通，防止发生碰撞事故。
- 支架安装安全- 柔性支架的安装应按照以下步骤进行：1. 检查支架组件是否完好，有无损坏。
2. 根据设计图纸，确定支架的安装位置和角度。
3. 使用专业工具进行支架的安装和调整。
4. 确保支架的连接牢固，无松动现象。
5. 安装完成后，对支架进行验收，确保符合设计要求。
4. 应急预案- 发生安全事故时，立即停止作业，迅速撤离现场。
- 立即上报事故情况，并启动应急预案。
- 根据事故情况，采取相应的救援措施。
四、注意事项1. 安装过程中，如发现异常情况，应立即停止作业，查明原因并采取措施后，方可继续施工。
2. 安装完成后，应对支架进行试运行，确保其正常工作。
3. 定期对支架进行检查和维护，确保其安全可靠。
五、交底人（签名）六、接受人（签名）七、交底日期____年____月____日。
电缆沟支架安装技术交底模版
电缆沟支架安装技术交底模版I. 安装技术交底基本信息项目名称：项目地点：施工单位：施工负责人：施工日期：施工内容：II. 安装技术交底内容1. 电缆沟支架类型a) 描述电缆沟支架的种类、规格和材料。
b) 说明为什么选择该种类的电缆沟支架。
2. 施工前准备a) 确定电缆沟支架的安装位置和布局。
b) 进行现场勘测和测量，确保安装位置的准确性。
c) 准备所需的工具和设备。
3. 安装步骤a) 清理施工区域，确保无障碍物。
b) 根据设计图纸确定支架的安装间距和高度。
c) 安装支架前，预先打好标记，确保支架位置的准确性。
d) 安装支架时，确保支架的水平度和垂直度。
e) 固定支架时，使用合适的固定方式，确保支架的牢固性。
f) 检查支架的安装质量，确保支架符合要求。
4. 施工安全要求a) 详细说明安全操作规程和注意事项。
b) 强调施工人员必须佩戴个人防护装备。
c) 强调施工现场的安全管理责任。
5. 质量控制要求a) 说明电缆沟支架的质量控制标准。
b) 强调施工人员必须严格按照施工规范进行操作。
c) 提供常见质量问题及解决方法的参考。
6. 技术交底记录a) 确保技术交底的准确记录和归档。
b) 确保记录包括项目名称、日期、参与人员和交底内容。
III. 安装技术交底注意事项1. 确保所有施工人员都了解并遵守本交底要求。
2. 确保施工负责人进行现场监督和指导。
3. 确保施工过程中严格按照设计图纸和施工规范进行操作。
4. 如有任何问题或疑问，及时与设计方或监理方沟通。
5. 如有需要，及时调整施工计划和安排。
IV. 技术交底验收1. 安装完成后，按照设计图纸和施工规范进行验收。
2. 验收合格后，及时通知相关负责人和监理方。
3. 如有不合格项，及时整改并重新进行验收。
以上为电缆沟支架安装技术交底模板，可根据实际情况进行修改和补充。
光伏支架施工安全技术交底模板
一、交底日期：____年__月__日二、交底地点：____三、交底人：____四、质量（安全）技术交底卡编号：____一、安全交底1. 进入现场必须遵守安全生产六大纪律，确保自身和他人的安全。
2. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
3. 施工现场禁止吸烟、喝酒，严禁携带火种。
4. 施工过程中，严禁操作人员酒后作业、疲劳作业。
5. 严格遵守施工方案和操作规程，确保施工质量。
6. 施工现场应设置明显的警示标志，禁止无关人员进入。
二、施工准备1. 施工人员必须熟悉光伏支架施工图纸、施工方案、安全技术交底内容。
2. 施工现场应设置安全通道、消防器材、急救箱等设施。
3. 施工前，对施工人员进行安全教育和培训，确保其掌握安全操作技能。
4. 施工过程中，应定期检查施工设备，确保其安全可靠。
三、施工过程1. 光伏支架基础施工（1）对施工场地进行平整、压实，确保地基承载能力。
（2）按照设计要求进行混凝土浇筑，确保基础强度和稳定性。
（3）施工过程中，注意观察基础沉降情况，发现异常立即停止施工，报告相关部门。
2. 光伏支架安装（1）按照设计图纸和安装规范进行支架安装，确保支架的垂直度、水平度和间距等参数符合要求。
（2）安装过程中，注意支架的稳定性，避免出现倾斜、晃动等问题。
（3）安装过程中，确保支架与基础连接牢固，防止因连接不良导致支架脱落。
3. 光伏组件安装（1）按照设计要求进行光伏组件安装，确保组件与支架连接牢固。
（2）安装过程中，注意组件的倾斜度、间距等参数，确保光伏发电系统正常运行。
四、施工结束1. 施工结束后，对施工现场进行全面清理，确保无安全隐患。
2. 对施工过程中产生的垃圾进行分类处理，符合环保要求。
3. 施工现场安全设施、警示标志等设施应完好无损。
五、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，报告相关部门。
2. 施工人员应严格按照安全技术交底要求进行操作，确保自身和他人的安全。
组件安装技术交底记录
组件边缘高差
相邻组件间
≤1mm
东西向全长（相同标高）
≤5mm
组件平整度
相邻组件间
≤1mm
东西向全长（相同轴线及标高）
≤5mm
组件板缝偏差
南北方向板缝
≤1mm
东西方向板缝
≤2mm
审核人：
交底人：
接受交底人：
年月日
本表由施工单位填写，交底人员与接受交底人员各保存一份。
技术交底记录工程名Fra bibliotek：工程部位
光伏支架安装
交底日期
施工单位
交底提要
组件安装质量控制、组件施工安全控制
交底内容：
1、组件开箱前查验：
a）查看外包装箱有无明显损坏变形。
c）如果有明显损坏变形及时告知项目部材料员，如果无明显损坏变形则继续开箱。
2、组件开箱后查验：
a）开箱后先从侧面查看组件有无破损。如果有破损及时告知项目部处理。
a）组件在二次搬运过程中，不得拉扯导线，避免在搬运过程中磕碰组件，轻搬轻放，不得有强烈的冲击和振动，不得重压，不得造成玻璃的划伤或破损。
b）组件在施工现场堆放时应在每两块组件之间放置弹性垫块避免组件面板直接接触，并且要摆放整齐。
2、组件安装
a）首先采用不锈钢螺栓（1塑翼螺母）将铝合金压块安装于檩条上，螺栓由外而内穿入，压块上表面不放置平垫圈。为了保证压块及组件的可调余量，不得将连接螺栓紧固。
b）组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。发现以上问题的同时，应及时告知项目部材处理。
相邻组件间
≤1mm
东西向全长（相同标高）
≤5mm
组件平整度
相邻组件间
≤1mm
东西向全长（相同轴线及标高）
≤5mm
组件板缝偏差
南北方向板缝
≤1mm
东西方向板缝
≤2mm
审核人：
交底人：
接受交底人：
年月日
本表由施工单位填写，交底人员与接受交底人员各保存一份。
技术交底记录工程名Fra bibliotek：工程部位
光伏支架安装
交底日期
施工单位
交底提要
组件安装质量控制、组件施工安全控制
交底内容：
1、组件开箱前查验：
a）查看外包装箱有无明显损坏变形。
c）如果有明显损坏变形及时告知项目部材料员，如果无明显损坏变形则继续开箱。
2、组件开箱后查验：
a）开箱后先从侧面查看组件有无破损。如果有破损及时告知项目部处理。
a）组件在二次搬运过程中，不得拉扯导线，避免在搬运过程中磕碰组件，轻搬轻放，不得有强烈的冲击和振动，不得重压，不得造成玻璃的划伤或破损。
b）组件在施工现场堆放时应在每两块组件之间放置弹性垫块避免组件面板直接接触，并且要摆放整齐。
2、组件安装
a）首先采用不锈钢螺栓（1塑翼螺母）将铝合金压块安装于檩条上，螺栓由外而内穿入，压块上表面不放置平垫圈。为了保证压块及组件的可调余量，不得将连接螺栓紧固。
b）组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。发现以上问题的同时，应及时告知项目部材处理。
最新整理光伏组件安全技术交底
最新整理光伏组件安全技术交底1、技术要求（1）作业准备：仔细阅读图纸的相关设计要求，安装人员到位，安全技术交底到位，施工器具（移动发电机、水平尺等）到位。
（2）基础复测：对土建单位移交的灌注桩基础预埋铁件进行复测，确保基础预埋件轴线为一条直线，并根据支架间距标记出每个基础预埋件的中心点及轴线，采用直尺或方尺依次画出每个预埋件需要安装的立柱的两条或三条边线。
确保每个基础的立柱放线南北方向为同一个朝向。
（3）安装样板：一个阵列选择一组支架基础进行放线安装，安装完成后检查朝向、垂直度、轴线等控制要素，满足要求后以此为安装样板进行批量安装。
（4）立柱安装：调整立柱长度方向中心线与混凝土基础预埋件中心线重合，用水准仪或水平管测量调整立柱柱的垂直度度或用铅垂调整立柱的垂直度。
（5）斜梁安装：按照设计要求采用10.9S高强度螺栓和8.8S高强度螺栓将斜梁与立柱进行连接。
若桩基表面标高存在偏差，用垫块在斜梁与立柱之间的法兰盘进行找平处理，使一组之间斜梁最低端顶面在一个水平面上，使斜梁最顶端顶面在一条水平面上，保证斜梁的檐口平齐。
（6）檩条安装：檩条种类较多。
安装前施工人员应先将檩条种类按照设计图纸要求依次分类摆放，安装前应进行复测，避免安装错误导致返工。
（7）检查调整：檩条安装完成后要进行檩条安装顺序的检查，同时要进行檩条顶面平整度的检查调整，发现偏差较大的及时采取措施。
（8）组件安装：组件拆箱后要全部安装完毕，避免开箱组件损坏。
组件传递使施工人员要集中注意力，防止组件滑落砸伤施工人员及损坏组件。
一人从地面将组件传递至脚手架上的施工人员，施工人员按照顺序从高到低依次安装组件，安装过程要进行拉线措施，使组件的檐口平齐，组件的下表面在一条水平面上，组件安装采用临时扶梯作为安装人员的受理辅助工具。
靠近相邻组件的压块螺栓安装时，人员的受力点要支撑在组件的边框上，严禁踩踏、跪压、手撑组件。
组件的压块螺栓要拧紧，防止组件滑落。
组件支架安装安全技术交底模板
一、工程名称：二、施工单位：三、建设单位：四、工程概况：五、交底内容：一、安全操作规程1. 进入施工现场必须佩戴安全帽，系好帽带，穿防滑鞋，严禁穿硬底鞋、高跟鞋。
2. 高处作业必须系好安全带，并扣好保险钩。
3. 作业现场应设置安全警示标志，明确警示区域。
4. 严禁酒后作业，严禁疲劳作业。
5. 严禁无关人员进入施工现场。
二、材料与设备管理1. 施工材料、设备必须符合国家规定和行业标准。
2. 材料和设备应堆放整齐，标识清晰。
3. 使用前应检查材料、设备是否完好，如有损坏应及时更换。
4. 施工现场应配备足够的消防器材，确保消防通道畅通。
三、施工工艺1. 施工前应熟悉施工图纸，明确施工工艺。
2. 施工过程中应严格按照施工图纸和施工工艺进行操作。
3. 施工过程中应确保支架安装牢固，防止支架倾斜、倒塌。
4. 施工过程中应避免支架与电线、电缆等设施发生碰撞。
四、施工步骤1. 施工前应清理施工现场，确保地面平整。
2. 根据设计要求，在地面上标出支架组件的安装位置。
3. 使用钻孔机或电锤等工具在标记位置钻孔，并安装膨胀螺栓或预埋件。
4. 将支架组件的各个部件按照图纸要求进行组装。
5. 检查支架组件的安装质量，确保安装牢固。
6. 施工完成后，进行验收，确保工程质量。
五、安全防护措施1. 施工现场应设置安全防护设施，如围栏、警戒线等。
2. 高处作业时应使用安全带，并扣好保险钩。
3. 施工现场应配备急救箱，并配备专业急救人员。
4. 施工现场应定期进行安全检查，确保安全措施落实到位。
六、注意事项1. 施工过程中应密切关注天气变化，遇有恶劣天气应立即停止施工。
2. 施工过程中应避免交叉作业，确保施工安全。
3. 施工过程中应保持施工现场整洁，防止杂物堆积。
4. 施工完成后，应清理施工现场，确保环境整洁。
七、验收标准1. 施工现场应整洁有序，安全措施落实到位。
2. 支架组件安装牢固，无倾斜、倒塌现象。
3. 支架组件与电线、电缆等设施无碰撞。
光伏工程支架及组件安装技术交底
光伏工程支架及组件安装交底作业指导书主要交底内容：（1）作业准备：仔细阅读图纸的相关设计要求，安装人员到位，安全技术交底到位，施工器具（移动发电机、电焊机、水平尺等）到位。
（2）基础复测：对土建单位移交的灌注桩基础预埋铁件进行复测，确保基础预埋件轴线为一条直线，并根据支架间距标记出每个基础预埋件的中心点及轴线，采用直尺或方尺依次画出每个预埋件需要安装的立柱的两条或三条边线。
确保每个基础的立柱放线南北方向为同一个朝向。
（3）安装样板：一个阵列选择一组支架基础进行放线安装，安装完成后检查朝向、垂直度、轴线等控制要素，满足要求后以此为安装样板进行批量安装。
（4）立柱安装：调整立柱长度方向中心线与混凝土基础预埋件中心线重合，用水准仪或水平管测量调整立柱柱的垂直度度或用铅垂调整立柱的垂直度。
（5）斜梁安装：按照设计要求采用10.9S高强度螺栓和8.8S高强度螺栓将斜梁与立柱进行连接。
若桩基表面标高存在偏差，用垫块在斜梁与立柱之间的法兰盘进行找平处理，使一组之间斜梁最低端顶面在一个水平面上，使斜梁最顶端顶面在一条水平面上，保证斜梁的檐口平齐。
（6）檩条安装：本项目大棚长度为88m或66m两种类型，檩条规格统一为8m两跨，檩条种类为11种或9种。
檩条种类较多。
安装前施工人员应先将檩条种类按照设计图纸要求依次分类摆放，安装前应进行复测，避免安装错误导致返工。
（7）检查调整：檩条安装完成后要进行檩条安装顺序的检查，同时要进行檩条顶面平整度的检查调整，发现偏差较大的及时采取措施。
（8）组件安装：组件拆箱后要全部安装完毕，避免开箱组件损坏。
组件传递使施工人员要集中注意力，防止组件滑落砸伤施工人员及损坏组件。
由一人从地面将组件传递至脚手架上的施工人员，施工人员按照顺序从高到低依次安装组件，安装过程要进行拉线措施，使组件的檐口平齐，组件的下表面在一条水平面上，组件安装采用临时扶梯作为安装人员的受理辅助工具。
靠近相邻组件的压块螺栓安装时，人员的受力点要支撑在组件的边框上，严禁踩踏、跪压、手撑组件。
光伏组件安装技术交底
工程技术交底
位置1
图表1
具体步骤为：把螺钉穿过平垫片，组件和支架框的安装孔。
螺钉再穿过平垫片和弹簧垫片，然后再用内六方扳手及梅花扳手拧紧螺帽。
6.3四个对称安装孔安装完毕后，应自下而上用M6螺栓将电池组件进行固定。
具体步骤为：将组件间隙调整适当后，在组件的一边用固定螺栓固定完毕后将组件的另一边用螺栓固定，这样第一块组件就安装完毕了。
照此顺序从下至上将所有电池组件依次安装到支架上，安装最后一个组件的时候，用螺钉紧固，整个安装过程就此结束。
安装时应注意：
1.光伏组件间安装时横向间距为20mm，纵向间距为20mm。
2.光伏组件搬运时必须不低于两人搬运，防止磕碰刮伤。
3.光伏组件与支架钢接触面接触不吻合时，应用金属片调整垫平，方可紧固，严
禁强行压紧。
7、作业检查：
7.1检查螺栓与组件是否固定紧固
7.2检查组件安装是否平齐
8.注意事项
8.1.当取出，运输，存储组件的时候要小心。
光伏组件安全技术交底范文模板
一、交底目的为确保光伏组件安装、使用和维护过程中的安全，预防事故发生，提高员工安全意识，现将光伏组件安全技术交底如下。
二、交底内容1. 光伏组件基本知识（1）光伏组件是太阳能光伏发电系统中的核心部件，将太阳光能转化为电能。
（2）光伏组件主要由太阳能电池片、封装材料、支架和电气连接等组成。
2. 安全操作规程（1）作业人员应经过专业培训，熟悉光伏组件安装、使用和维护的相关知识和技能。
（2）安装、使用和维护光伏组件时，必须穿戴安全帽、防护眼镜、手套等个人防护用品。
（3）作业现场应设置警示标志，提醒人员注意安全。
3. 安装安全注意事项（1）安装前，仔细检查光伏组件及其配件是否完好，如有损坏，应立即更换。
（2）安装过程中，确保光伏组件表面清洁，避免灰尘、油污等污染。
（3）支架安装应牢固，确保光伏组件固定稳定。
（4）光伏组件安装过程中，不得使用蛮力，以免损坏组件。
4. 使用安全注意事项（1）光伏组件使用过程中，严禁拆解、移动或更改任何附属部件。
（2）光伏组件表面温度较高，使用时注意防止烫伤。
（3）光伏组件周围不得堆放易燃易爆物品。
（4）使用过程中，定期检查光伏组件的运行状态，发现问题及时处理。
5. 维护安全注意事项（1）维护人员应定期对光伏组件进行检查、清洁和维护。
（2）清洁光伏组件时，使用中性清洁剂和软布，避免使用硬质刷子等损坏组件。
（3）维护过程中，注意观察光伏组件的运行状态，发现问题及时报告。
（4）维护作业结束后，确保光伏组件周围环境整洁，无安全隐患。
三、交底要求1. 各部门负责人要将本次安全技术交底内容传达至每位员工。
2. 员工应认真学习并掌握光伏组件安全技术交底内容，提高安全意识。
3. 在光伏组件安装、使用和维护过程中，严格执行安全技术交底要求，确保安全生产。
四、附件1. 光伏组件安全技术交底记录表2. 光伏组件安装、使用和维护操作规程3. 个人防护用品清单4. 光伏组件常见故障及处理方法五、交底时间[具体时间]六、交底人[交底人姓名]七、审核人[审核人姓名][备注：本模板仅供参考，具体内容可根据实际情况进行调整。
光伏车棚安装安全技术交底模板
一、交底目的为确保光伏车棚安装过程中施工人员的人身安全及工程质量，特制定本安全技术交底。
二、交底范围本交底适用于光伏车棚的安装工程，包括支架、组件、电缆、逆变器等设备的安装。
三、施工前准备1. 仔细阅读图纸及相关设计要求，了解工程的整体布局和施工流程。
2. 确保施工人员具备相应的专业技能和操作资格。
3. 准备必要的施工工具、设备，如扳手、螺丝刀、切割机、电焊机等。
4. 对施工人员进行安全教育，提高安全意识。
四、安全技术措施1. 高处作业安全（1）高处作业人员必须佩戴安全帽、安全带等防护用品。
（2）作业平台应牢固可靠，设置防滑措施。
（3）作业过程中，禁止攀爬、跳跃，不得擅自移动安全设施。
2. 电气安全（1）电气设备操作人员必须持证上岗。
（2）施工过程中，严格遵守电气安全操作规程，确保设备正常运行。
（3）禁止在潮湿、易燃易爆环境中进行电气作业。
3. 物料搬运安全（1）搬运重物时，两人以上协同作业，避免单手搬运。
（2）使用合适的搬运工具，如手推车、叉车等。
（3）注意货物重心，防止货物倾倒。
4. 施工现场安全（1）施工现场应设置警示标志，明确危险区域。
（2）施工道路应保持畅通，设置安全通道。
（3）禁止施工现场吸烟、使用明火。
五、施工注意事项1. 支架安装（1）严格按照设计要求进行支架安装，确保支架的稳定性。
（2）支架连接部位应牢固可靠，避免松动。
（3）支架安装完成后，进行验收，确保支架水平、垂直度符合要求。
2. 组件安装（1）组件安装前，检查组件表面有无损伤、污渍。
（2）组件安装过程中，注意组件与支架的连接，确保连接牢固。
（3）组件安装完成后，进行验收，确保组件安装平整、牢固。
3. 电缆、逆变器等设备安装（1）电缆敷设应整齐，避免交叉、扭曲。
（2）逆变器等设备安装位置应合理，便于操作和维护。
（3）设备安装完成后，进行验收，确保设备运行正常。
六、施工结束后1. 对施工过程中发现的安全隐患进行整改，确保施工安全。
光伏施工安全技术交底模板
一、交底目的为确保光伏施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、交底时间及地点交底时间：____年____月____日交底地点：____三、交底人员交底人：____审核人：____批准人：____四、交底内容1. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，穿防滑鞋，并正确使用个人防护用品。
（2）施工现场禁止吸烟、使用明火，严禁酒后作业。
（3）施工现场应保持整洁，通道畅通，不得堆放杂物。
（4）施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工过程中安全操作要点（1）支架安装：严格按照施工图纸和规范要求进行支架安装，确保支架安装牢固、平稳。
（2）组件安装：在安装组件时，应确保组件表面清洁，避免灰尘、污渍等影响发电效率。
（3）电气设备安装：在安装电气设备时，应确保设备接地良好，防止触电事故发生。
（4）高处作业：进行高处作业时，必须正确佩戴安全带，并设置安全防护设施。
3. 施工现场火灾预防及应急措施（1）施工现场应配备灭火器、消防沙等消防设施，确保消防通道畅通。
（2）施工现场禁止使用易燃、易爆物品，禁止在施工现场吸烟、使用明火。
（3）发生火灾时，应立即报警，并迅速组织人员疏散，同时采取灭火措施。
4. 事故应急预案（1）发生触电事故时，应立即切断电源，并采取急救措施。
（2）发生高处坠落事故时，应立即组织人员救援，并向上级报告。
（3）发生火灾事故时，应立即报警，并迅速组织人员疏散，同时采取灭火措施。
五、交底要求1. 施工单位应将本次安全技术交底内容传达至所有施工人员。
2. 施工人员应认真学习本次安全技术交底内容，提高安全意识。
3. 施工单位应定期对施工人员进行安全技术培训，确保施工人员掌握安全操作技能。
4. 施工单位应加强对施工现场的监督检查，确保各项安全措施落实到位。
六、附则1. 本安全技术交底自发布之日起实施。
2. 本安全技术交底如有未尽事宜，由施工单位负责解释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
支架及组件安装技术交底
(2021)
Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0959
支架及组件安装技术交底(2021)
工程内容及施工范围
全厂范围内光伏发电太阳能板支架及组件安装。
一、主要施工方案
1.支架安装
a.桩顶铁板安装，铁板在焊接过程中需保证其水平度，并使其处于桩顶面中间；焊缝需满足规范要求满焊，结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm。
清理后进行防腐处理；焊接结束后及时清理焊缝，进行防腐处理。
b.槽钢立柱安装，每组桩基顶部焊接立柱时先安装首尾两个立柱，然后拉一直线（钢丝绳），以此线为参照安装中间立柱，确保每组立柱中心处于同一直线上；每组立柱焊接时带水平尺，保证其垂直度；立柱焊接优先保证其每组处于同一直线，条件允许的情况下
尽量焊接在铁板中间位置；焊条要求同铁板安装要求；立柱应四面满焊；焊接结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm，清理后进行防腐处理：先刷一遍防锈漆，干燥后再刷一遍沥青漆；
c.支架安装，安装顺序：先下后上，先单根后按组安装；用线垂、水平尺或拉线调整支架垂直度、水平度；支架水平度、垂直度允许偏差严格安装图纸设计要求，垂直度≤1mm,水平偏差，东西向全长（相同标高）≤10mm；所有支架的倾斜角度应符合设计：30°，要一致、无变形。
2.太阳能电池组件安装
a.电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓（初始安装不一次拧紧）。
安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，做防松处理；电阻电池板安装必须做到横平竖直，同一仰角（30度），同方阵内的电池板间距保持一致。
b.调整首末两根电池板固定螺栓的位置的并将其初拧紧。
c.将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。
以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内，保证同一仰角。
d.紧固所有螺栓。
e.按照江苏电力设计院的设计图纸，接线时应注意勿将正负极接反，保证接线正确。
每串电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。
二、安环注意事项
高处作业时避免发生坠落；高处作业时不得发生高处落物；使用电动工具要防止发生触电事故；实行一机一闸一保护，做好接地措施，实行挂牌制度，专人看护；非施工人员不得进入施工现场；施工人员安全帽穿戴完好。
XXX图文设计
本文档文字均可以自由修改。
