通风天窗施工方案编制人：审核：批准：目录一、编制依据二、施工方案三、施工工艺流程四、组织和安全控制施工方案一、编制依据：1、工程慨况：项目名称：安徽亚新科密封技术有限公司亚新科工业园项目1#厂房施工地点：安徽宁国市河沥开发区亚新科工业园内2、编制标准、依据：设计图M821Z1-J1建筑设计施工说明10.10条，05J621-3《通风“屋面采用5型通风天窗（启闭式）参见05J621-3-TC5B-2530n，天窗》：专业厂家定制，且应符合：防太阳光直射、防渗漏、防冷凝水、防积雪、抗风压等要求。
”本项目共计14条通风天窗，每条长度48米，喉口宽度2.5米。
05J621-3《通风天窗》图集选型（TC5B-2530n）二、施工方案1、通风天窗工作原理：屋面通风天窗是利用室内外温差所形成的热压及风力作用所产生的风压实现自然通风换气的一种通风装置，在不消耗电能的情况下就能自动排出室内的余热，对室内进行通风换气，改善室内的温度和卫生条件。
在工业厂房中使用，能取得一定的通风、节能效果。
2.材料选用：通风天窗基础架和骨架、连接杆选用40*30*2mm、30*30*2mm的镀锌方管，挡雨板选用1.5mm厚FRP采光板，脊瓦、天沟、排水槽、外围瓦、墙头瓦和装饰包边采用0.6mm镀铝锌彩钢板，阀板采用镀锌方管加镀铝锌彩钢板，启闭电机采用0.37Kw交流电机（详见下图）。
①基础架②天窗架: 40*40*2mm镀锌方管③连接杆⑧排水槽托杆： 30*30*2mm镀锌方管④挡雨板： 1.5mm厚FRP采光板⑤脊瓦⑥天沟⑦排水槽⑨防水板⑩外围板： 0.6mm厚镀铝锌彩板○12装饰包边： 0.6mm厚镀铝锌彩板○13阀板：镀锌方管加彩板○14电机： 0.37Kw电机3.施工方案：根据图纸要求，本项目通风天窗由专业厂家进行专业设计、加工和安装维护。
⑴工期：制作20天安装20天共40天⑵在屋面彩板安装完成后通风天窗方可入场安装，为保证业主的工期要求也可根据实际情况交替作业。

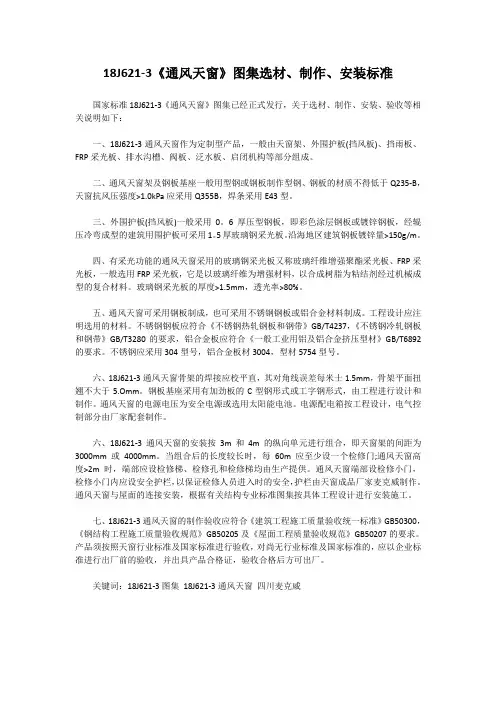

18J621-3《通风天窗》图集选材、制作、安装标准国家标准18J621-3《通风天窗》图集已经正式发行，关于选材、制作、安装、验收等相关说明如下：一、18J621-3通风天窗作为定制型产品，一般由天窗架、外围护板(挡风板)、挡雨板、FRP采光板、排水沟槽、阀板、泛水板、启闭机构等部分组成。
二、通风天窗架及钢板基座一般用型钢或钢板制作型钢、钢板的材质不得低于Q235-B，天窗抗风压强度>1.0kPa应采用Q355B，焊条采用E43型。
三、外围护板(挡风板)一般采用0。
6厚压型钢板，即彩色涂层钢板或镀锌钢板，经辊压冷弯成型的建筑用围护板可采用1。
5厚玻璃钢采光板。
沿海地区建筑钢板镀锌量>150g/m。
四、有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板、FRP采光板，一般选用FRP采光板，它是以玻璃纤维为增强材料，以合成树脂为粘结剂经过机械成型的复合材料。
玻璃钢采光板的厚度>1.5mm，透光率>80%。
五、通风天窗可采用钢板制成，也可采用不锈钢钢板或铝合金材料制成。
工程设计应注明选用的材料。
不锈钢钢板应符合《不锈钢热轧钢板和钢带》GB/T4237，《不锈钢冷轧钢板和钢带》GB/T3280的要求，铝合金板应符合《一般工业用铝及铝合金挤压型材》GB/T6892的要求。
不锈钢应采用304型号，铝合金板材3004，型材5754型号。
六、18J621-3通风天窗骨架的焊接应校平直，其对角线误差每米士1.5mm，骨架平面扭翘不大于5.Omm。
钢板基座采用有加劲板的C型钢形式或工字钢形式，由工程进行设计和制作。
通风天窗的电源电压为安全电源或选用太阳能电池。
电源配电箱按工程设计，电气控制部分由厂家配套制作。
六、18J621-3通风天窗的安装按3m和4m的纵向单元进行组合，即天窗架的间距为3000mm或4000mm。
当组合后的长度较长时，每60m应至少设一个检修门;通风天窗高度>2m时，端部应设检修梯、检修孔和检修梯均由生产提供。

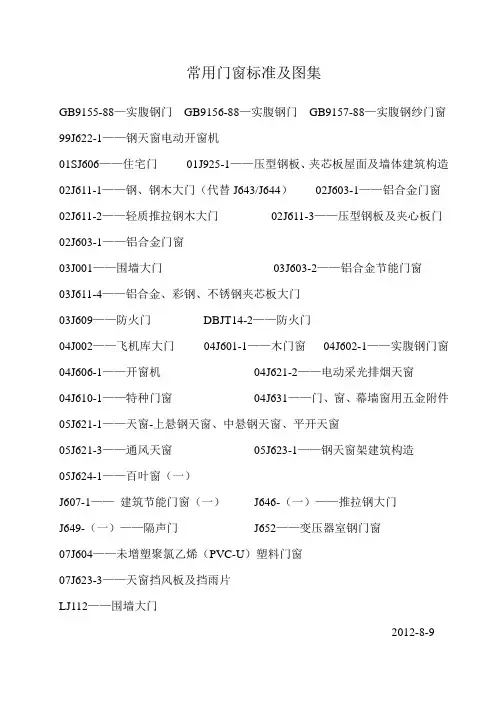

常用门窗标准及图集
GB9155-88—实腹钢门GB9156-88—实腹钢门GB9157-88—实腹钢纱门窗99J622-1——钢天窗电动开窗机
01SJ606——住宅门01J925-1——压型钢板、夹芯板屋面及墙体建筑构造02J611-1——钢、钢木大门（代替J643/J644）02J603-1——铝合金门窗02J611-2——轻质推拉钢木大门02J611-3——压型钢板及夹心板门02J603-1——铝合金门窗
03J001——围墙大门03J603-2——铝合金节能门窗
03J611-4——铝合金、彩钢、不锈钢夹芯板大门
03J609——防火门DBJT14-2——防火门
04J002——飞机库大门04J601-1——木门窗04J602-1——实腹钢门窗04J606-1——开窗机04J621-2——电动采光排烟天窗
04J610-1——特种门窗04J631——门、窗、幕墙窗用五金附件05J621-1——天窗-上悬钢天窗、中悬钢天窗、平开天窗
05J621-3——通风天窗05J623-1——钢天窗架建筑构造
05J624-1——百叶窗（一）
J607-1——建筑节能门窗（一）J646-（一）——推拉钢大门
J649-（一）——隔声门J652——变压器室钢门窗
07J604——未增塑聚氯乙烯（PVC-U）塑料门窗
07J623-3——天窗挡风板及挡雨片
LJ112——围墙大门
2012-8-9。
