【CN209837496U】一种模块式三角采光排烟天窗【专利】

格式：pdf
大小：441.37 KB
文档页数：9

下载文档原格式

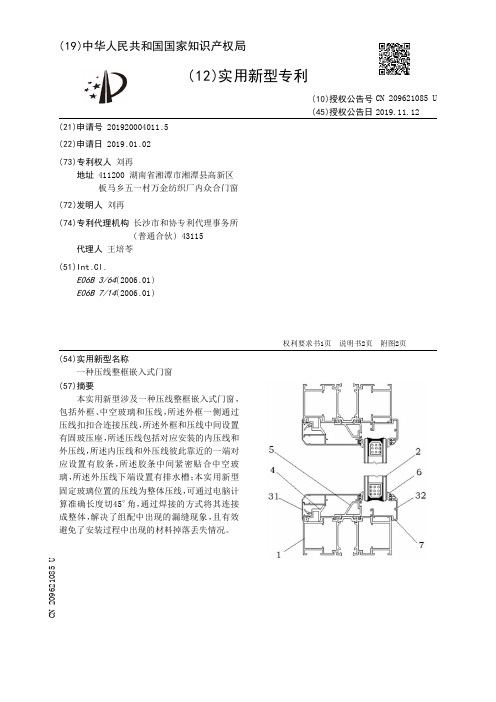

【CN209621085U】一种压线整框嵌入式门窗【专利】

3
CN 209621085 U
说明书
2/2 页
的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。为叙述方便，下文中如出现“上”、“下”、“左”、“右”字样，仅表示与附图本身的上、下、左、右方向一致，并不对结构起限定作用。 [0016] 如图1-2示，本实用新型的结构为：一种压线整框嵌入式门窗，包括外框1、中空玻璃2和压线3，其特征在于，所述外框1一侧通过压线扣4扣合连接压线3，所述外框1和压线3 中间设置有固玻压座5，所述压线3包括对应安装的内压线31和外压线32，所述内压线31和外压线32彼此靠近的一端对应设置有胶条6，所述胶条6中间紧密贴合中空玻璃2，所述外压线32下端设置有排水槽7。 [0017] 作为本设计的一种优选技术方案，所述压线3为一体式结构，通过四个分段采用焊接的方式连接成整体。 [0018] 作为本设计的一种优选技术方案，所述压线3的各分段连接处呈45度角。 [0019] 作为本设计的一种优选技术方案，所述中空玻璃2为中间形成中空的双层钢化玻璃。 [0020] 具体使用时，对压线3通过电脑计算准确长度斜切45度角，实现标准化生产，嵌入中空玻璃2后，通过焊接的方式将各分段压线连接成一个整体，解决了在组配中出现的漏缝的现象，且有效避免了安装过程中出现的材料掉落丢失情况，通过压线扣4将压线3扣合连接外框1 ，通过固玻压座5 和胶条6对中空玻璃进行固定和密封，免去了施工人员打胶的工序，降低了工人的劳动强度，在外压线32下端预留有排水槽7解决了雨水天气产生积水甚至漏水的现象，将外框1 、中空玻璃2和压线3做成一个整体后，整体嵌入到窗框，安装简单方便。 [0021] 以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。

三角型电动采光排烟天窗技术优势说明

三角型电动采光排烟天窗的专业技术说明
三角型电动采光排烟天窗FRP采光板四川电动通风天窗通风采光天窗
三角型电动采光排烟天窗是屋面围护系统产品之一，三角型电动采光排烟天窗主要性能有结构安全性、排烟性都是核心参数指标。

所以，考察三角型电动采光排烟天窗的整体综合性能，需要深入分析技术参数。

一、结构安全性
三角型电动排烟天窗产品窗体骨架结构的强度必须安全可靠，所选用型材型号必须是通过专业结构强度计算软件严格计算得出，确保天窗结构强度满足工程所在地区的风荷载、雪荷载和抗震设防烈度要求。

二、排烟性
上开式三角型电动排烟天窗开启角度可达到与屋面垂直，即有效排烟口同屋面开口，排烟效率较大。

三角型天窗配备的电控箱自带消防备用电源并随时保持充电状态，确保在消防紧急断电的情况下，天窗电机仍能正常打开窗扇达到良好的排烟性能。

首先，扇窗采用一套推窗器加轴联动撑杆推窗的方式与一般厂家一扇窗采用两套窗器直接推窗的方式进行说明，排烟天窗的窗扇必须符合GB51251-2017《建筑防烟排烟系统技术标准》5.2.6要求排烟窗应在60秒内或小于烟气充满储烟仓时间内开启完毕。

一般厂家直接采用推窗器推动窗扇，推窗器推轴行程较长，而推轴行走较缓慢，需要较长的时间才能走完行程达到开窗状态，有些甚至不能满足消防规范要求的60秒完全开启的要求，无法满足一线厂房的排烟通风的需求。

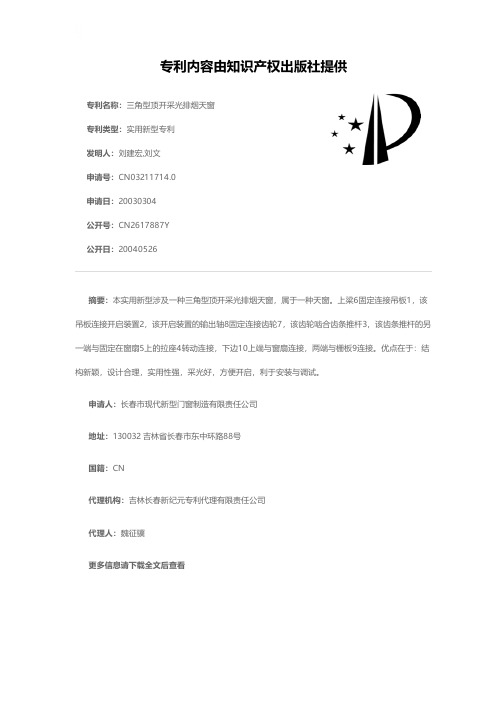

三角型顶开采光排烟天窗[实用新型专利]

专利名称：三角型顶开采光排烟天窗专利类型：实用新型专利
发明人：刘建宏,刘文
申请号：CN03211714.0
申请日：20030304
公开号：CN2617887Y
公开日：
20040526
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种三角型顶开采光排烟天窗，属于一种天窗。

上梁6固定连接吊板1，该吊板连接开启装置2，该开启装置的输出轴8固定连接齿轮7，该齿轮啮合齿条推杆3，该齿条推杆的另一端与固定在窗扇5上的拉座4转动连接，下边10上端与窗扇连接，两端与栅板9连接。

优点在于：结构新颖，设计合理，实用性强，采光好，方便开启，利于安装与调试。

申请人：长春市现代新型门窗制造有限责任公司
地址：130032 吉林省长春市东中环路88号
国籍：CN
代理机构：吉林长春新纪元专利代理有限责任公司
代理人：魏征骥
更多信息请下载全文后查看。

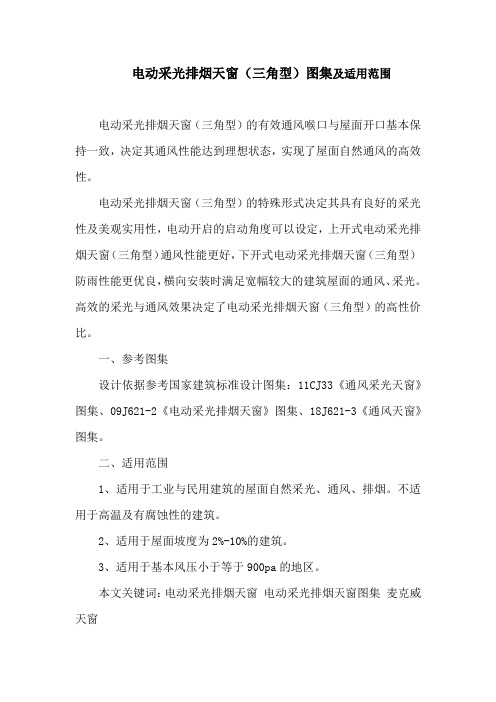

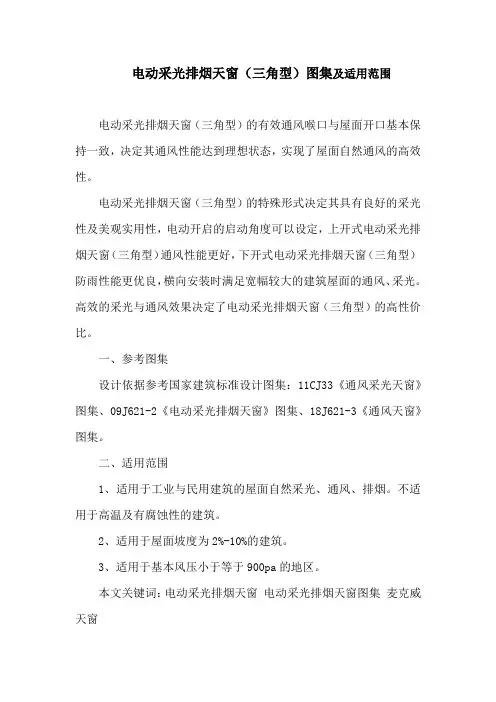

电动采光排烟天窗(三角型)图集及适用范围

电动采光排烟天窗（三角型）图集及适用范围
电动采光排烟天窗（三角型）的有效通风喉口与屋面开口基本保持一致，决定其通风性能达到理想状态，实现了屋面自然通风的高效性。

电动采光排烟天窗（三角型）的特殊形式决定其具有良好的采光性及美观实用性，电动开启的启动角度可以设定，上开式电动采光排烟天窗（三角型）通风性能更好，下开式电动采光排烟天窗（三角型）防雨性能更优良，横向安装时满足宽幅较大的建筑屋面的通风、采光。

高效的采光与通风效果决定了电动采光排烟天窗（三角型）的高性价比。

一、参考图集
设计依据参考国家建筑标准设计图集：11CJ33《通风采光天窗》图集、09J621-2《电动采光排烟天窗》图集、18J621-3《通风天窗》图集。

二、适用范围
1、适用于工业与民用建筑的屋面自然采光、通风、排烟。

不适用于高温及有腐蚀性的建筑。

2、适用于屋面坡度为2%-10%的建筑。

3、适用于基本风压小于等于900pa的地区。

本文关键词：电动采光排烟天窗电动采光排烟天窗图集麦克威天窗。

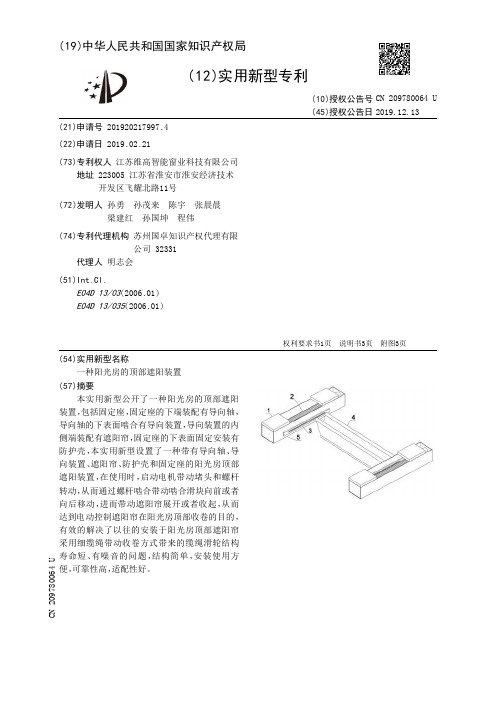

【CN209780064U】一种阳光房的顶部遮阳装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217997.4(22)申请日 2019.02.21(73)专利权人江苏维高智能窗业科技有限公司地址 223005 江苏省淮安市淮安经济技术开发区飞耀北路11号(72)发明人孙勇　孙茂来　陈宇　张晨晨　梁建红　孙国坤　程伟　(74)专利代理机构苏州国卓知识产权代理有限公司 32331代理人明志会(51)Int.Cl.E04D 13/03(2006.01)E04D 13/035(2006.01)(54)实用新型名称一种阳光房的顶部遮阳装置(57)摘要本实用新型公开了一种阳光房的顶部遮阳装置，包括固定座，固定座的下端装配有导向轴，导向轴的下表面啮合有导向装置，导向装置的内侧端装配有遮阳帘，固定座的下表面固定安装有防护壳，本实用新型设置了一种带有导向轴、导向装置、遮阳帘、防护壳和固定座的阳光房顶部遮阳装置，在使用时，启动电机带动堵头和螺杆转动，从而通过螺杆啮合带动啮合滑块向前或者向后移动，进而带动遮阳帘展开或者收起，从而达到电动控制遮阳帘在阳光房顶部收卷的目的，有效的解决了以往的安装于阳光房顶部遮阳帘采用细缆绳带动收卷方式带来的缆绳滑轮结构寿命短、有噪音的问题，结构简单，安装使用方便，可靠性高，适配性好。

权利要求书1页说明书3页附图3页CN 209780064 U 2019.12.13C N 209780064U权　利　要　求　书1/1页CN 209780064 U1.一种阳光房的顶部遮阳装置，包括固定座（1），其特征在于：所述固定座（1）的下端装配有导向轴（2），所述导向轴（2）的下表面啮合有导向装置（3），所述导向装置（3）的内侧端装配有遮阳帘（4），所述固定座（1）的下表面固定安装有防护壳（5），所述导向轴（2）包括螺杆（21），所述螺杆（21）的前、后两端装配于固定座（1）的下端，所述导向装置（3）包括啮合滑块（33）和从动滑块（34），所述啮合滑块（33）的上表面啮合在螺杆（21）的下表面，所述啮合滑块（33）和从动滑块（34）的内侧表面均固定安装有固定轴（35），所述固定轴（35）的内侧端装配在遮阳帘（4）的外侧端。

一种电动采光排烟天窗[实用新型专利]

专利名称：一种电动采光排烟天窗专利类型：实用新型专利
发明人：陈东,栾红圣
申请号：CN201922354989.7
申请日：20191225
公开号：CN211949252U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型涉及排烟天窗技术领域，且公开了一种电动采光排烟天窗，包括底架、框架，所述底架的侧面固定连接有支撑板，所述支撑板的顶面固定安装有液压升降机构，所述液压升降机构的顶面固定连接有连接板，所述连接板的两端均与框架的内表面固定连接，框架的侧面开设有通孔，所述框架内表面的顶部固定安装有玻璃窗，所述底架的侧面开设有气道，所述气道的外端固定连通有气管。

该电动采光排烟天窗，通过利用在框架上开设的通孔与底架上的气道相连通，使得烟气经由气道和气管排出，且通孔与气道连通时密封盖仍旧密封底架的顶部，烟气仅从气道流出，避免了雨雪落入室内，提高了天窗的适用性，使用效果好。

申请人：润峰建材科技(海安)有限公司
地址：226661 江苏省海安市曲塘镇工业集中区(罗町村)
国籍：CN
代理机构：石家庄领皓专利代理有限公司
代理人：姬学森
更多信息请下载全文后查看。

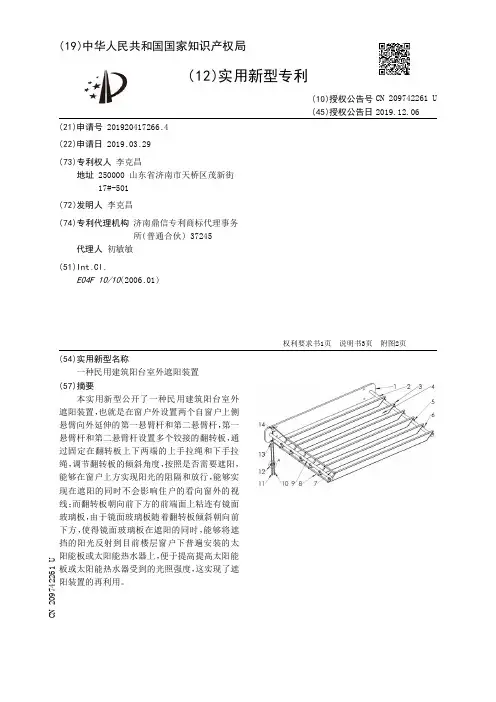

【CN209742261U】一种民用建筑阳台室外遮阳装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920417266.4(22)申请日 2019.03.29(73)专利权人李克昌地址 250000 山东省济南市天桥区茂新街17#-501(72)发明人李克昌　(74)专利代理机构济南鼎信专利商标代理事务所(普通合伙) 37245代理人初敏敏(51)Int.Cl.E04F 10/10(2006.01)(54)实用新型名称一种民用建筑阳台室外遮阳装置(57)摘要本实用新型公开了一种民用建筑阳台室外遮阳装置，也就是在窗户外设置两个自窗户上侧悬臂向外延伸的第一悬臂杆和第二悬臂杆，第一悬臂杆和第二悬臂杆设置多个铰接的翻转板，通过固定在翻转板上下两端的上手拉绳和下手拉绳，调节翻转板的倾斜角度，按照是否需要遮阳，能够在窗户上方实现阳光的阻隔和放行，能够实现在遮阳的同时不会影响住户的看向窗外的视线；而翻转板朝向前下方的前端面上粘连有镜面玻璃板，由于镜面玻璃板随着翻转板倾斜朝向前下方，使得镜面玻璃板在遮阳的同时，能够将遮挡的阳光反射到目前楼层窗户下普遍安装的太阳能板或太阳能热水器上，便于提高提高太阳能板或太阳能热水器受到的光照强度，这实现了遮阳装置的再利用。

权利要求书1页说明书3页附图2页CN 209742261 U 2019.12.06C N 209742261U权　利　要　求　书1/1页CN 209742261 U1.一种民用建筑阳台室外遮阳装置，其特征在于：包括墙面贴合板，所述墙面贴合板呈竖直的矩形板状结构且前端面的左右两端分别固定设置有水平向前延伸的第一悬臂杆和第二悬臂杆，所述第一悬臂杆和第二悬臂杆之间均布设置有若干个翻转板，所述翻转板的前端面倾斜朝下且左右两侧的中央分别固定设置有粗铰接杆；所述翻转板的前端面上嵌入并固定有镜面玻璃板；对应所述第一悬臂杆和所述第二悬臂杆的侧铰接的端部分别贯穿第一悬臂杆和第二悬臂杆，且伸出第一悬臂杆和第二悬臂杆的部分上嵌套并螺纹连接有侧紧螺母；所述翻转板的右端上下两侧分别贴靠有上调节杆和下调节杆，所述翻转板上分别固定设置有对应贯穿上调节杆和下调节杆的细铰接杆，所述细铰接杆的端部上嵌套并螺纹连接有圆帽螺母；所述上调节杆和下调节杆靠向墙面贴合板的端部分别固定设置有上手拉绳和下手拉绳，所述墙面贴合板的右侧上下两端分别对应上手拉绳和下手拉绳固定设置有上支点块和下支点块；所述上手拉绳和下手拉绳分别穿过上支点块和墙面贴合板与下支点块和墙面贴合板之间的通孔，并继续竖直向下延伸，且下端分别穿过紧固调节座，紧固调节座分别可调节地紧固上手拉绳和下手拉绳向下伸出的长度。

一种电加热排烟天窗[实用新型专利]

专利名称：一种电加热排烟天窗专利类型：实用新型专利
发明人：张永祥
申请号：CN201520367556.4申请日：20150601
公开号：CN204703390U
公开日：
20151014
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电加热排烟天窗，包括天窗基础，所述天窗基础内设置有电机拉杆，所述电机拉杆上相应位置对称设置有左开启电机和右开启电机，所述左开启电机和所述右开启电机另一端均连接有开启窗扇，所述开启窗扇外侧均设置有采光板，所述天窗基础上端左右两侧均通过若干上泛水板连接有固定窗框，位于所述上泛水板处的所述固定窗框与所述开启窗扇之间均通过合页相连接，位于所述上泛水板连接处的所述固定窗框内均设置有自限温电伴热带，位于所述天窗基础左右两侧的所述固定窗框之间通过天沟相连接。

申请人：上海艾珀耐尔通风设备有限公司
地址：201517 上海市金山区吕巷镇金张公路2758号
国籍：CN
代理机构：北京纽乐康知识产权代理事务所(普通合伙)
代理人：唐忠庆
更多信息请下载全文后查看。

电动采光排烟天窗下框保温型材[实用新型专利]

专利名称：电动采光排烟天窗下框保温型材专利类型：实用新型专利
发明人：刘建宏,吕宏伟
申请号：CN200820071824.8
申请日：20080509
公开号：CN201209298Y
公开日：
20090318
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种电动采光排烟天窗下框保温型材，属于电动采光排烟天窗型材。

外侧钢板与内侧钢板分别与聚氨酯发泡保温材料粘接，该内侧钢板与外侧钢板连接处有断桥。

优点在于结构新颖，解决了现有的电动采光排烟天窗下框保温型材的不足，使天窗下框形成了内、外侧钢板断桥，避免了结露，达到了最佳的保温、节能效果，按上述结构制作成的电动采光排烟天窗下框保温型材形成了内、外侧钢板断桥，该断桥结构解决了结露现象，不产生滴水，保护了建筑物内设施和设备。

申请人：长春现代门窗科技有限公司
地址：130012 吉林省长春市达新路888号
国籍：CN
代理机构：吉林长春新纪元专利代理有限责任公司
代理人：魏征骥
更多信息请下载全文后查看。

三角形防火住宅排气道[实用新型专利]

专利名称：三角形防火住宅排气道专利类型：实用新型专利
发明人：曹正祥,杨建军
申请号：CN201020127982.8
申请日：20100310
公开号：CN201627339U
公开日：
20101110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种三角形防火住宅排气道，所述排气道本体为横截面呈三角形的筒状体，所述筒状体的上口与下口经筒状体的内腔竖直贯通，并在所述排气道本体一侧壁的中上部开设有防火止逆阀安装孔。

本实用新型克服了方形排气道在墙角露出90°直角，甚至被住户为了装修美观，将90°直角改为三角形，而影响共用排气道的通风效率弊端。

申请人：曹正祥
地址：232052 安徽省淮南市谢家集区谢二矿二七风景小区3幢4单元10号
国籍：CN
代理机构：安徽省合肥新安专利代理有限责任公司
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

权利要求书1页说明书4页附图3页
CN 209837496 U
CN 209837496 U
权利要求书
1/1 页
1 .一种模块式三角采光排烟天窗，其特征在于，包括多个天窗单元，相邻天窗单元之间采用法兰连接，所述天窗单元包括外框架、骨架、中间支撑架、左窗扇、右窗扇、左电动推杆和右电动推杆，所述中间支撑架设置在骨架的顶部，所述左窗扇和右窗扇成“八”字形设置在外框架和中间支撑架之间，所述左窗扇和右窗扇的下侧边通过铰链铰接在外框架上，所述左窗扇和右窗扇的上侧边抵靠在中间支撑架上，所述外框架和中间支撑架与左窗扇和右窗扇的接触处设有Ω型密封条，所述左电动推杆和右电动推杆的固定端连接在骨架上，所述左电动推杆和右电动推杆的活动端分别铰接在左窗扇和右窗扇的中部，所述左窗扇和右窗扇分别在左电动推杆和右电动推杆的作用下绕外框架上铰链打开和关闭。
( 57 )摘要本实用新型提供一种模块式三角采光排烟
天窗，包括多个天窗单元，相邻天窗单元之间采用法兰连接，所述天窗单元包括外框架、骨架、中间支撑架、左窗扇、右窗扇、左电动推杆和右电动推杆。本实用新型相较于现有技术，天窗单元在工厂内组装完成，各天窗单元采用法兰快速链接，现场施工简单，更适合根据厂房实际进行排烟天窗的均匀布置，各天窗单元采用独立电动推杆，窗扇的开闭更为灵活，有利于提供更为合理的通风、采光、排烟结构，提高消防排烟效果；还包括安装在天窗单元下方的烟雾传感器，根据烟雾浓度自动启闭排烟天窗，同时与消防自动报警系统联动，在火灾危险信号出现时，也自动及时开启排烟天窗，保证排烟效果，防止烟气的蔓延。
5 .根据权利要求4所述的模块式三角采光排烟天窗，其特征在于，所述采光板为FRP采光板，其氧指数之30，为一级阻燃玻璃钢。
6 .根据权利要求5所述的模块式三角采光排烟天窗，其特征在于，还包括控制器和安装在天窗单元下方的烟雾传感器，所述控制器与所述烟雾传感器、左电动推杆、右电动推杆和建筑消防自动报警系统信号连接，所述控制器接收所述烟雾传感器检知的烟雾浓度数据和建筑消防自动报警系统的警示信号，处理后发出控制所述左电动推杆和右电动推杆动作的指令信号。
代理人孙兵
(51)Int .Cl . E04D 13/035(2006 .01) E04D 13/064(2006 .01) G08B 17/10(2006 .01)
(10)授权公告号 CN 209837496 U (45)授权公告日 2019.12.24
( 54 )实用新型名称一种模块式三角采光排烟天窗
实用新型内容 [0004] 为了克服上述现有技术的不足，本实用新型的目的是提供了一种模块式三角采光排烟天窗。 [0005] 为达到上述目的，本实用新型解决其技术问题所采用的技术方案是：一种模块式三角采光排烟天窗，包括多个天窗单元，相邻天窗单元之间采用法兰连接，所述天窗单元包括外框架、骨架、中间支撑架、左窗扇、右窗扇、左电动推杆和右电动推杆，所述中间支撑架设置在骨架的顶部，所述左窗扇和右窗扇成“八”字形设置在外框架和中间支撑架之间，所述左窗扇和右窗扇的下侧边通过铰链铰接在外框架上，所述左窗扇和右窗扇的上侧边抵靠在中间支撑架上，所述外框架和中间支撑架与左窗扇和右窗扇的接触处设有Ω型密封条，所述左电动推杆和右电动推杆的固定端连接在骨架上，所述左电动推杆和右电动推杆的活动端分别铰接在左窗扇和右窗扇的中部，所述左窗扇和右窗扇分别在左电动推杆和右电动推杆的作用下绕外框架上铰链打开和关闭。 [0006] 本实用新型相较于现有技术，天窗单元在工厂内组装完成，各天窗单元采用法兰快速链接，现场施工简单，更适合根据厂房实际进行排烟天窗的均匀布置，各天窗单元采用独立电动推杆，窗扇的开闭更为灵活，有利于提供更为合理的通风、采光、排烟结构，提高消防排烟效果，满足新的消防排烟要求。 [0007] 进一步地，所述左窗扇和右窗扇都包括窗扇外框、结构胶泥条、采光板、窗扇压框和窗扇盖板；所述窗扇外框包括形成直角的第一平行边和第一垂直边，在第一平行边和第一垂直边上分别设有向内侧形成矩形腔的延伸部；所述窗扇压框具有与第一平行边相平行的第二平行边，在第二平行边一端设有与第一垂直边相贴合的第二垂直边，在第二平行边的另一端设有向第一平行边一侧垂直延伸的 2条压紧筋，在第二平行边的两端设有向压紧
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利

(21)申请号 201920158282 .6
(22)申请日 2019 .01 .29
(73)专利权人南通市净海暖通设备有限公司地址 226100 江苏省南通市海门市开发区秀山东路1888号
(72)发明人曹广清
(74)专利代理机构苏州华博知识产权代理有限公司 32232
7 .根据权利要求6所述的模块式三角采光排烟天窗，其特征在于，所述外框架和中间支撑架上设有阻燃保温板。
8 .根据权利要求7所述的模块式三角采光排烟天窗，其特征在于，所述中间支撑架成V 形，中间为排水槽，两翼分别用于支撑左窗扇和右窗扇。
2
CN 209837496 U
说明书
1/4 页
一种模块式三角采光排烟天窗
技术领域 [0001] 本实用新型涉及一种消防排烟天窗，具体是一种模块式三角采光排烟天窗。
背景技术 [0002] 建筑消防设施是保证建筑物消防安全和人员疏散安全的重要设施，为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，住建部发布了GB51251-2017《建筑防烟排烟系统技术标准》，其中对建筑排烟系统提出了标准要求。标准中对厂房、仓库的自然排烟窗设置提出了明确要求，当设置在屋顶时，自然排烟窗应在屋面均匀设置且宜采用自动控制方式开启；当屋面斜度小于等于12 °时，每 200m2的建筑面积应设置相应的自然排烟窗；当屋面斜度大于等于12 °时，每400m2的建筑面积应设置相应的自然排烟窗。 [0003] 对于不符条件的厂房、仓库等建筑要进行相应的改造，目前大部分采光天窗采用通长式结构，现场组装而成，且传动连体，这样采光排烟天窗很容易存在漏点，质量不稳定，改造效率低。
3 .根据权利要求2所述的模块式三角采光排烟天窗，其特征在于，所述Ω型密封条包括半圆弧空腔密封部和卡合部，所述卡合部的内口具有斜向内设置的防脱软条，所述半圆弧空腔密封部与所述窗扇盖板相贴合。
4 .根据权利要求3所述的模块式三角采光排烟天窗，其特征在于，所述窗扇外框、窗扇压框和窗扇盖板均采用铝合金型材制成。
2 .根据权利要求1所述的模块式三角采光排烟天窗，其特征在于，所述左窗扇和右窗扇都包括窗扇外框、结构胶泥条、采光板、窗扇压框和窗扇盖板；所述窗扇外框包括形成直角的第一平行边和第一垂直边，在第一平行边和第一垂直边上分别设有向内侧形成矩形腔的延伸部；所述窗扇压框具有与第一平行边相平行的第二平行边，在第二平行边一端设有与第一垂直边相贴合的第二垂直边，在第二平行边的另一端设有向第一平行边一侧垂直延伸的2条压紧筋，在第二平行边的两端设有向压紧筋相反方向延伸的止口部；所述结构胶泥条设置在窗扇外框的第一平行边和采光板的接触面上，所述窗扇压框的压紧筋压设在采光板的内侧面，所述窗扇压框的第二平行边与窗扇外框的矩形腔间通过自攻螺钉锁紧，所述窗扇盖板卡设在窗扇压框的止口部。
