技术解析：电动采光排烟天窗是如何实现消防联动

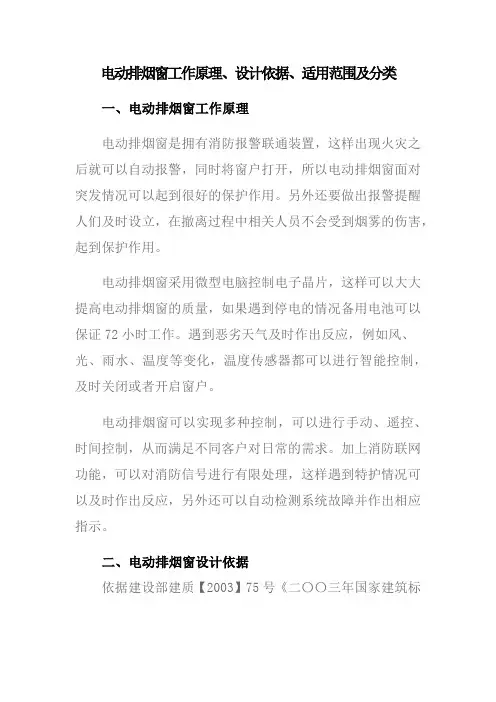

电动排烟窗工作原理、设计依据、适用范围及分类一、电动排烟窗工作原理电动排烟窗是拥有消防报警联通装置，这样出现火灾之后就可以自动报警，同时将窗户打开，所以电动排烟窗面对突发情况可以起到很好的保护作用。

另外还要做出报警提醒人们及时设立，在撤离过程中相关人员不会受到烟雾的伤害，起到保护作用。

电动排烟窗采用微型电脑控制电子晶片，这样可以大大提高电动排烟窗的质量，如果遇到停电的情况备用电池可以保证72小时工作。

遇到恶劣天气及时作出反应，例如风、光、雨水、温度等变化，温度传感器都可以进行智能控制，及时关闭或者开启窗户。

电动排烟窗可以实现多种控制，可以进行手动、遥控、时间控制，从而满足不同客户对日常的需求。

加上消防联网功能，可以对消防信号进行有限处理，这样遇到特护情况可以及时作出反应，另外还可以自动检测系统故障并作出相应指示。

二、电动排烟窗设计依据依据建设部建质【2003】75号《二〇〇三年国家建筑标准设计编制工作》，对原国标图集《电动采光排烟天窗》00j621—2进行修改编制。

三、电动排烟窗适用范围1、适用于一般工业于民用建筑的屋顶采光、通风、排烟。

不适用于高温及有腐蚀性的建筑。

2、适用于屋面坡度为2%-10%的建筑（瓦屋顶坡度可>10%）。

3、适用于基本风压≤900pa的地区。

4、注意事项：设有天窗的屋顶应具有通向屋顶的方便条件，使用单位应对天窗作定期和不定期的检查维修，预防渗漏。

采光面受环境污染，应及时清洗。

寒冷地区的天窗顶面积雪应及时清除。

四、电动排烟的分类三角型电动采光排烟窗、一字型电动采光排烟窗、圆拱形电动采光排烟窗（一）圆拱形电动采光排烟窗1、电动采光排烟天窗适用于以采光为主，通风为辅的建筑；2、圆拱（上开式）电动采光排烟天窗结构由矩形管和专用铝合金型材构成。

天窗开启机构设置在天窗中间，一套开启机构一般可开启长度为12000mm，天窗开启扇向向上开启，开启角度为30度或40度。

3、外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑。

技术解析：电动采光排烟天窗是如何实现消防联动技术分析：电动采光排烟天窗如何实现消防联动通风排烟天窗是现代化建筑使用率很高的通风设备之一，被广泛地应用于电力、钢铁、冶金、化工、机械、制造、轻工业等工业厂房及大型超市、商场、车站、码头等公共建筑。

随着建筑消防要求愈来愈严，电动采光排烟天窗凭借自身独到的优势逐渐成为主流，替代了传统的排烟通风天窗。

那么，从技术层面来分析，电动采光排烟天窗是如何来实现消防联动的呢？1、剖析电动采光排烟天窗的驱动方式从电动采光通风天窗的驱动方式来看，主要是电力驱动天窗的启闭系统。

一般而言，电动采光天窗主要的开启方式包括传动轴旋转、链式、推杆式等。

天窗的操作快捷简单、一键启闭，与工厂和民用建筑的消防系统实现联动。

若发生火灾等意外事故，电动消防排烟天窗会自动开启，迅速排除烟雾，实现通风排烟，满足建筑的消防联动的需求。

2、分析电动采光排烟天窗的供电方式由于电动采光通风天窗的启动方式是电动，所以，在技术商榷环节中，业主往往会提出这样的问题：我安装了电动采光通风天窗，假如遇到停电的情况，电动通风天窗岂不是无法开启了。

我们工厂内又如何保证通风和排烟？为了确保业主方的基本利益，不影响厂房内的正常化的生产进度和效率。

从电动采光通风天窗的供电方式作为解决问题的切入点，一般而言，电动排烟天窗厂家为广大业主提供了两套解决方案。

（1）UPS备用电源UPS备用电源是为了防止电动采光排烟天窗在使用过程中突然断电或者是停电而准备的安全设备，从广义上说，备用电源属于移动类电源。

即使是遇到各种突发断电情况，电动采光天窗仍然能够正常工作。

（2）太阳能蓄电池电动通风采光天窗也可以借助于太阳能蓄电池来保持运转，太阳能蓄电池使用寿命长、对环境污染小、能够适应高海拔、高温、极寒等恶劣环境，所以，部分业主都会选用太阳能蓄电池作为电动采光天窗的备用电源设备。

防排烟系统的联动控制防排烟系统是建筑物中的重要系统之一，它负责在火灾等紧急情况下将烟雾和有毒气体排除，保障人员的生命安全。

为了确保防排烟系统的运行效果，需要进行联动控制。

1. 火灾报警信号与排烟系统联动控制火灾报警信号是防排烟系统的关键触发信号，一旦接收到火灾报警信号，防排烟系统应立即启动。

在联动控制中，火灾报警信号应直接与排烟风机进行关联，触发排烟风机的启动。

同时，排烟风机启动后，需关闭正常通风系统，通过自动控制实现。

2. 烟雾探测器与排烟系统联动控制烟雾探测器是监测建筑物内烟雾浓度的设备，一旦探测到烟雾，应及时触发排烟系统的启动。

在联动控制中，烟雾探测器与排烟系统的联动可以通过自动触发装置实现，一旦烟雾探测器感知到烟雾，自动触发装置将信号传递至排烟风机控制单元，启动排烟风机。

3. 温度传感器与排烟系统联动控制温度传感器是监测建筑物内温度的装置，当温度超过设定阈值时，应启动排烟系统。

在联动控制中，温度传感器与排烟系统的联动可以通过温度控制器实现。

温度控制器接收温度传感器的信号，一旦温度超过设定阈值，即自动触发排烟系统的启动。

4. 应急开关与排烟系统联动控制应急开关是建筑物中的手动操作设备，用于启动排烟系统。

在联动控制中，应急开关与排烟系统直接相连，一旦应急开关被按下，即刻触发排烟系统的启动。

5. 防火门与排烟系统联动控制防火门的主要功能是在火灾发生时封堵火源，防止火势蔓延。

在联动控制中，防火门与排烟系统的联动可以通过电子联锁控制实现。

当排烟系统启动时，防火门将被自动关闭，防止烟雾进入防火门封闭区域。

6. 电气控制柜与排烟系统联动控制电气控制柜是排烟系统的核心控制装置，负责对排烟设备进行电气控制。

在联动控制中，电气控制柜接收各种信号，通过控制排烟设备的启停和各种运行模式的切换，实现对排烟系统的精确控制。

在防排烟系统的联动控制中，火灾报警信号、烟雾探测器、温度传感器、应急开关、防火门和电气控制柜等各个设备之间相互协同，实现排烟系统的快速启动和运行。

第一章防排烟系统的联动控制一、防烟系统的联动控制对采用总线控制的系统，当某一防火分区发生火灾时，将该防火分区内的感烟、感温探测器探测的火灾信号发送至消防控制主机，主机发出开启与探测器对应的该防火分区内前室及合用前室的常闭加压送风口的信号，至相应送风口的火警联动模块，由它开启送风口，消防控制中心收到送风口动作信号，就发出指令给装在加压送风机附近的火警联动模块，启动前室及合用前室的加压送风机，同时启动该防火分区内所有楼梯间的加压送风机。

当防火分区跨越楼层时，应开启该防火分区内全部楼层的前室及合用前室的常闭加压送风口及其加压送风机。

当火灾确认后，火灾自动报警系统应能在15s内联动开启常闭加压送风口和加压送风机。

除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动加压送风机，也可手动开启常闭型加压送风口，由送风口开启信号联动加压送风机。

另外设置就地启停控制按钮，以供调试及维修用。

系统中任一常闭加压送风口开启时，相应加压风机应能联动启动。

火警撤销由消防控制中心通过火警联动模块停加压送风机，送风口通常由手动复位。

消防控制设备应显示防烟系统的送风机和阀门等设施的启闭状态。

防烟楼梯间及前室、消防电梯间前室和合用前室加压送风控制程序如图3-10-22所示二、排烟系统的联动控制机械排烟系统中的常闭排烟阀（口）应设置火灾自动报警系统联动开启功能和就地开启的手动装置，并与排烟风机联动。

火警时，与排烟阀（口）相对应的火灾探测器探得火灾信号发送至消防控制主机，主机发出开启排烟阀（口）信号至相应排烟阀的火警联动模块，由它开启排烟阀（口），排烟阀的电源是直流24V。

消防控制主机收到排烟阀（口）动作信号，就发出指令给装在排烟风机、补风机附近的火警联动模块，启动排烟风机、补风机。

除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动，也可现场手动启动排烟风机、补风机。

消防联动及设备控制工作原理The manuscript was revised on the evening of 2021广播需要加广播模块，其他的水泵风机电梯照明等需要加输入输出模块+继电器来控制当有两个以上的报警时，信号返回到消控中心的联动柜，同时联动柜会自动，启动，喷淋泵，启动，打开，关闭空调的的阀门，关闭落下，启动声光报警及消防广播。

消防联动的工作原理：防止因误报警而造成消防联动设施误动作。

例如，本来没有发生火灾，系统误报警后，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到底层，其结果往往造成人们许多不必要的恐慌，有时可能造成大的损失和严重后果，尤其在人员密集的公众聚集场所这种潜在危险更大。

这种分级的控制形式通常需要人工的确认和转换，这一点在普通的火灾自动报警系统中尤为重要，而采用智能火灾报警控制器和探测器则能极大地提高整个火灾报警系统工作的准确性和可靠性。

自动喷水灭火系统自动喷水灭火系统按喷水管道内是否有水，分为湿式和干式两种。

于式系统中喷水管网平时不充水，当火灾发生时，火灾自动报警系统控制主机在收到火警信号后立即控制预作用阀，使其开阀向管网内充水。

湿式系统管网中平时充满水，当发生火灾时，火场温度上升到一定值，闭式喷头温控件受热破裂，喷水口打开喷水，此时安装在供水管道上的动作，消防中心控制主机上显示喷淋报警部位并发出声光报警信号。

喷水后管道水压下降，使动作，利用继电器的两组无源触点，一组控制喷淋水泵启动，另一组通过模块接人总线，将动作信号馈入主机。

气体自动灭火系统气体自动灭火系统主要用于火灾时不宜用水灭火或有贵重设备的场所，通过探测器探测到火情后，向灭火控制器发信号，控制器收到信号后通过灭火指令来控制气体压力容器上的电磁阀，灭火气体被放出。

防火门、防火卷帘的控制常闭式防火门采用机械方法使用闭门器控制；如采用，平时处于开启状态，火灾时可通过自动或手动将其关闭。

门处于开启状态一般是通过永久磁铁的吸着力或的固定销来实现，火灾时由探测器或消防控制装置发出指令性信号，使电磁线圈通电产生的吸力克服永久磁铁的吸着力或使电磁锁动作，防火门靠弹簧力将门关闭。

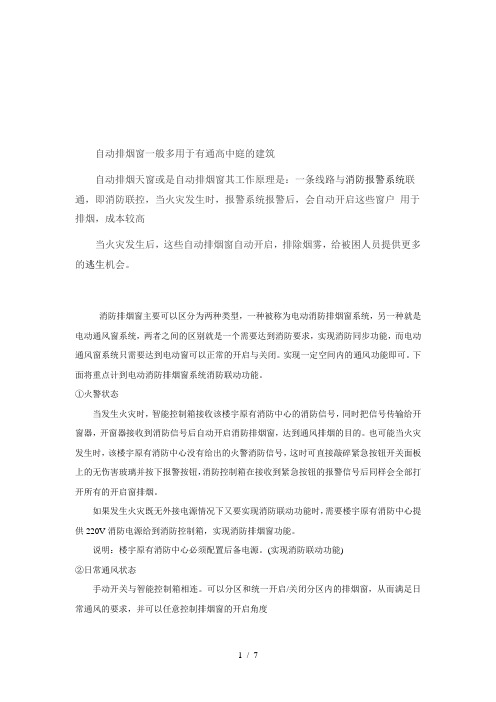

自动排烟窗一般多用于有通高中庭的建筑自动排烟天窗或是自动排烟窗其工作原理是：一条线路与消防报警系统联通，即消防联控，当火灾发生时，报警系统报警后，会自动开启这些窗户用于排烟，成本较高当火灾发生后，这些自动排烟窗自动开启，排除烟雾，给被困人员提供更多的逃生机会。

消防排烟窗主要可以区分为两种类型，一种被称为电动消防排烟窗系统，另一种就是电动通风窗系统，两者之间的区别就是一个需要达到消防要求，实现消防同步功能，而电动通风窗系统只需要达到电动窗可以正常的开启与关闭。

实现一定空间内的通风功能即可。

下面将重点计到电动消防排烟窗系统消防联动功能。

①火警状态当发生火灾时，智能控制箱接收该楼宇原有消防中心的消防信号，同时把信号传输给开窗器，开窗器接收到消防信号后自动开启消防排烟窗，达到通风排烟的目的。

也可能当火灾发生时，该楼宇原有消防中心没有给出的火警消防信号，这时可直接敲碎紧急按钮开关面板上的无伤害玻璃并按下报警按钮，消防控制箱在接收到紧急按钮的报警信号后同样会全部打开所有的开启窗排烟。

如果发生火灾既无外接电源情况下又要实现消防联动功能时，需要楼宇原有消防中心提供220V消防电源给到消防控制箱，实现消防排烟窗功能。

说明：楼宇原有消防中心必须配置后备电源。

(实现消防联动功能)②日常通风状态手动开关与智能控制箱相连。

可以分区和统一开启/关闭分区内的排烟窗，从而满足日常通风的要求，并可以任意控制排烟窗的开启角度消防排烟窗控系统的优点有：1. 通过火灾自动预警系统及早进入工作状态；2. 通过监视系统和紧急情况伺服系统保证可靠的工作性能；3. 稀释烟雾，帮助逃生；4. 及时排出热量，使建筑保持结构稳定；5. 随时可以进行功能设置；6. 亦可以进行日常通风。

火灾发生时，产生的烟雾浓度达到烟雾传感器的探测范围，将信号发送到控制箱，或消防联动中心的消防信号发送到控制箱，系统驱动消防排烟窗开启，浓烟和高温燃气通过排烟散热系统排到室外，降低了室内烟雾的浓度，同时延缓了温度的迅速升高，使建筑物不会倒塌，给逃生者逃生赢得了时间，有利于消防工作的进展。

消防排烟天窗工作原理
消防排烟天窗是一种用于排除建筑内烟雾和废气的设备。

其工作原理通常包括以下几个步骤：
1. 检测：当建筑内部发生火灾或产生大量烟雾时，排烟天窗会通过安装在建筑内的火灾探测器或烟雾探测器来检测火灾或烟雾的存在。

2. 回馈信号：一旦检测到火灾或烟雾，排烟天窗会发送信号给消防控制中心或自动消防系统，以便触发排烟天窗的开启。

3. 开启：消防控制中心或自动消防系统收到信号后，会发送指令给排烟天窗，使其开启。

排烟天窗通常配备了电机或液压设备，以便实现自动开启。

4. 排烟：一旦排烟天窗开启，烟雾和废气便会通过天窗排出建筑外部。

排烟天窗通常位于建筑物的屋顶上方，以便提供良好的排烟效果。

5. 关闭：一旦火灾被扑灭或烟雾减少到一定程度，消防控制中心或自动消防系统会发送指令给排烟天窗，使其关闭。

总的来说，消防排烟天窗通过检测火灾或烟雾、自动开启和关闭来实现建筑内部烟雾和废气的排除，从而保证建筑内部的空气质量，并方便消防人员进行火灾扑救工作。

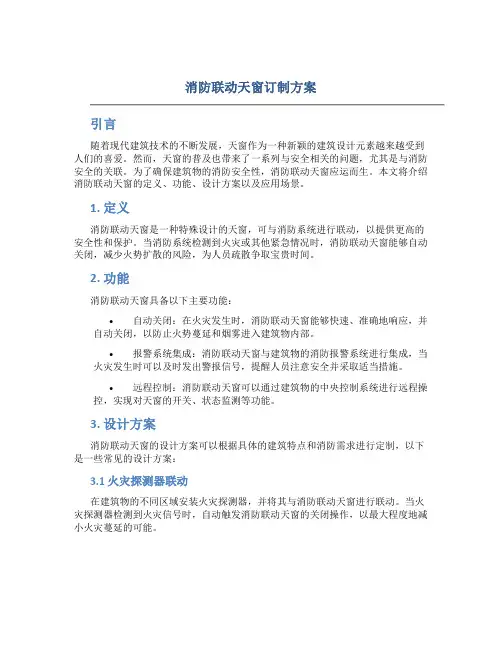

消防联动天窗订制方案引言随着现代建筑技术的不断发展，天窗作为一种新颖的建筑设计元素越来越受到人们的喜爱。

然而，天窗的普及也带来了一系列与安全相关的问题，尤其是与消防安全的关联。

为了确保建筑物的消防安全性，消防联动天窗应运而生。

本文将介绍消防联动天窗的定义、功能、设计方案以及应用场景。

1. 定义消防联动天窗是一种特殊设计的天窗，可与消防系统进行联动，以提供更高的安全性和保护。

当消防系统检测到火灾或其他紧急情况时，消防联动天窗能够自动关闭，减少火势扩散的风险，为人员疏散争取宝贵时间。

2. 功能消防联动天窗具备以下主要功能：•自动关闭：在火灾发生时，消防联动天窗能够快速、准确地响应，并自动关闭，以防止火势蔓延和烟雾进入建筑物内部。

•报警系统集成：消防联动天窗与建筑物的消防报警系统进行集成，当火灾发生时可以及时发出警报信号，提醒人员注意安全并采取适当措施。

•远程控制：消防联动天窗可以通过建筑物的中央控制系统进行远程操控，实现对天窗的开关、状态监测等功能。

3. 设计方案消防联动天窗的设计方案可以根据具体的建筑特点和消防需求进行定制，以下是一些常见的设计方案：3.1 火灾探测器联动在建筑物的不同区域安装火灾探测器，并将其与消防联动天窗进行联动。

当火灾探测器检测到火灾信号时，自动触发消防联动天窗的关闭操作，以最大程度地减小火灾蔓延的可能。

3.2 烟雾探测器联动将烟雾探测器部署在建筑物的关键区域，如走廊、楼梯间等，并将其与消防联动天窗进行联动。

当烟雾探测器检测到烟雾时，消防联动天窗应自动关闭，防止烟雾进入其他房间，保护人员的安全。

3.3 环境监测联动除了火灾探测器和烟雾探测器，还可以将消防联动天窗与其他环境监测设备进行联动。

例如，当室内温度超过设定值时，消防联动天窗可以自动开启，以实现通风和降温的效果。

4. 应用场景消防联动天窗适用于各种建筑场所，包括但不限于：•商业建筑：如办公楼、商场、酒店等。

•工业建筑：如工厂、仓库等。

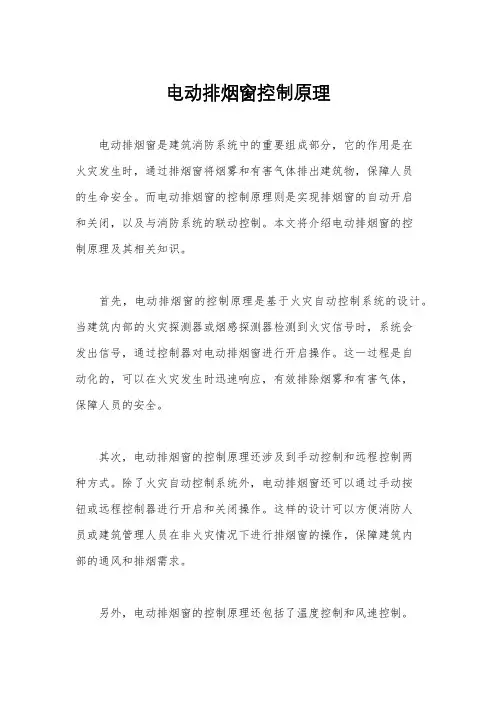

电动排烟窗控制原理电动排烟窗是建筑消防系统中的重要组成部分，它的作用是在火灾发生时，通过排烟窗将烟雾和有害气体排出建筑物，保障人员的生命安全。

而电动排烟窗的控制原理则是实现排烟窗的自动开启和关闭，以及与消防系统的联动控制。

本文将介绍电动排烟窗的控制原理及其相关知识。

首先，电动排烟窗的控制原理是基于火灾自动控制系统的设计。

当建筑内部的火灾探测器或烟感探测器检测到火灾信号时，系统会发出信号，通过控制器对电动排烟窗进行开启操作。

这一过程是自动化的，可以在火灾发生时迅速响应，有效排除烟雾和有害气体，保障人员的安全。

其次，电动排烟窗的控制原理还涉及到手动控制和远程控制两种方式。

除了火灾自动控制系统外，电动排烟窗还可以通过手动按钮或远程控制器进行开启和关闭操作。

这样的设计可以方便消防人员或建筑管理人员在非火灾情况下进行排烟窗的操作，保障建筑内部的通风和排烟需求。

另外，电动排烟窗的控制原理还包括了温度控制和风速控制。

在火灾发生时，排烟窗需要根据烟雾和温度的情况进行开启和关闭操作。

此外，排烟窗还需要根据建筑内部的风速情况进行控制，以确保排烟效果和建筑结构的安全。

最后，电动排烟窗的控制原理还需要考虑到电动机和传动装置的设计。

电动排烟窗的开启和关闭操作需要依靠电动机和传动装置来实现，因此在控制原理的设计中需要考虑到电动机的选型和传动装置的设计，以确保排烟窗的可靠性和稳定性。

总之，电动排烟窗的控制原理是一个涉及到自动控制系统、手动控制和远程控制、温度控制和风速控制、电动机和传动装置等多个方面的复杂系统工程。

通过合理的设计和实施，可以确保电动排烟窗在火灾发生时能够迅速、有效地排除烟雾和有害气体，保障人员的生命安全。

电动排烟窗控制原理摘要：电动排烟窗是建筑物中重要的被动防火安全设备之一，其主要作用是在火灾发生时排除烟雾并保持空气通畅。

本文将探讨电动排烟窗的控制原理，包括传感器检测、控制器工作和执行机构运动等方面。

引言：电动排烟窗是一种能够实现远程控制的智能设备，它通过自动感应和控制系统执行开启或关闭的操作，确保建筑物内空气流通，并排除烟雾。

电动排烟窗的控制原理关键是传感器的检测和控制器的工作机制，本文将对其进行详细讨论。

一、传感器检测原理：1.1 烟雾传感器：烟雾传感器是电动排烟窗控制的核心部件之一，其主要用于检测烟雾浓度，一旦检测到烟雾超过设定阈值，即向控制器发送信号，触发排烟窗的开启。

现今市场上常见的烟雾传感器主要有光电式和离子式传感器两种。

1.2 温度传感器：温度传感器通常用于监测火灾发生时建筑物内部温度的变化，一旦温度超过设定的阈值范围，将触发排烟窗的开启。

温度传感器一般使用热电偶或热敏电阻来测量温度的变化。

1.3 手动按钮：手动按钮是一种用于紧急情况下手动控制电动排烟窗开启或关闭的装置，操作人员可通过按下按钮触发控制器执行相应的操作。

手动按钮通常安装在易于接近的位置，以便在紧急情况下迅速操作。

二、控制器工作原理：控制器是电动排烟窗控制的核心部件之一，其作用是接收传感器信号并根据预设的逻辑关系执行开启或关闭排烟窗的操作。

2.1 逻辑关系设定：控制器需要根据建筑物特定的需求和防火安全规范设定不同的逻辑关系。

例如，在检测到烟雾浓度超过一定阈值时，控制器将发送信号到执行机构，打开排烟窗。

2.2 控制器程序设计：控制器程序设计包括设置传感器参数、设定逻辑关系和执行时间等。

程序设计的正确性和合理性直接关系到排烟窗控制的可靠性和灵敏度。

2.3 供电和通信接口：控制器需要稳定的电源供电和与其他智能设备的通信接口，以实现远程监控和控制功能。

供电可以通过交流电源或者直流电池供应，通信接口可以使用串口、以太网接口或者Wi-Fi等。
