proe与ansys10.0之间的数据转换和连接

Pro/E和ANSYS的连接*作过程如下：1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；3) 开始->程序->ANSYS->ANS_ADSIN Utility->Configuration options-> Configuration Connection foràOK Pro/E->选择ANSYS Product->Work space inà选择Graphics device name(NT: Win32) 给出Language used withà给出Pro/Engineer installation pathàmegabytes(128) OK；àPro/Engineer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。

fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。

fem_default_solver ANSYS 指定到一个求解器的路径。

fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。

femansys_annotations yes 切换载荷工况名称到ANSYS。

pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。

5) 创建一个新零件，并在PART菜单下这出现ANSCon Config & ANSYS Geom 菜单，打开ANSCon Config并作如下编辑；Keyword Default Value DescriptionANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run. Windows:<drive>:\\ansys56\\bin\\<platform>\\ansys56.exeANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.Windows:win32ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS. ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or as a solid model file.ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics. ANSYS_SOLVER Frontal Included for compatibility only.ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only.ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.补充一句，建议先打上nmsd.exe的补丁。

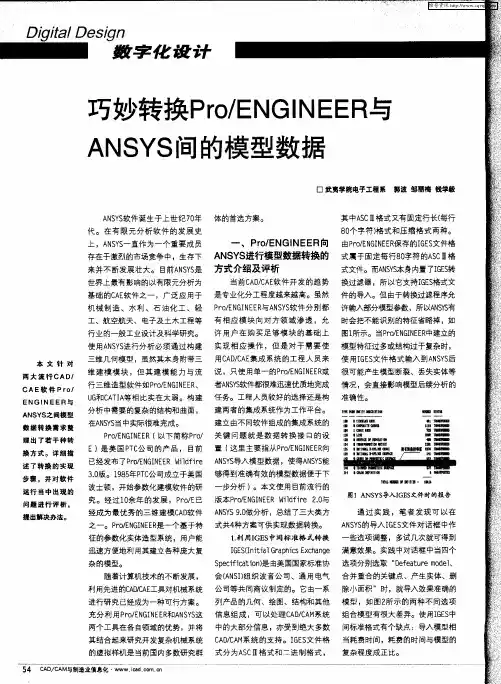

随着计算机技术的不断发展，CAD/CAE技术在机械系统研究中的应用也越来越广泛。

PROE具有强大的实体建模能力，而ANSYS则具有强大的有限元分析计算能力，将PROE和ANSYS进行连接，综合利用它们各自领域的优势是机械系统研究的首选方案，这就涉及到PROE与ANSYS之间的数据传递。

目前，PROE与ANSYS之间的数据传递主要有以下几种方式。

1 利用IGES中间标准格式转换The Initial Graphics Exchange Specification(IGES)是由美国国家标准协会(ANSI)组织波音公司、通用电气公司等共同商议制定的信息交换标准，受到绝大多数CAD/CAM系统的支持。

但ANSYS在IGES 转换中，有时会把不能识别的特征省略掉，特别是模型特征过多或结构过于复杂时，很容易产生模型断裂、实体丢失等，直接影响有限元分析模型建模的准确性，此外，采用ANSYS进行IGES转换还具有耗时长的缺点。

2 利用ANSYS与PROE的专用接口转换ANSYS与PROE有一个专用接口模块“Connection for Pro/Engineer”，此模块不仅能将PROE模型数据快速准确地传递给ANSYS，还提供了以执行部件为基础的参数优化设计功能。

启动ANSYS路径下“ans_admin.exe”并在其中设置PROE的安装路径就能激活这个专用接口模块。

成功激活后可以在PROE主菜单栏中看到ANSYS对应版本的菜单。

利用专用接口转换进行数据传递有两种方式：在PROE环境下直接激活ANSYS或在ANSYS读取PROE模型文件。

2.1 在PROE环境下直接激活ANSYS在PROE环境下完成模型文件的创建后，直接点击主菜单栏上的ANSYS菜单，主菜单选择“ANSYS Geom”子菜单，将自动启动ANSYS应用程序并导入模型，同时PROE自动禁止用户交互，以保证数据一致性。

当ANSYS程序退出后，自动返回到PROE建模环境。

ANSYS与PROE、Creo的万能关联方法ANSYS 与PROE 、Creo 的万能关联方法0 几点说明此方法适合于任何版本 ANSYS 与任何版本 Pro-E 、Creo 之间的关联ANSYS 与Pro-E 、Creo 之间的关联分为两步走：一、修改ANSYS 中的内容。

二、修改Pro-E 、Creo 中的配置文件config.pro 。

下面以ANSYS13.0与Pro-E5.0 M070之间的关联为例进行详解。

1修改ANSYS 中的内容1.1 打开D:\Program Files\ANSYS Inc\v130\aisol\CADIntegration\ProE\ProEPages\config （红色部分为您ANSYS 中config 的安装路径，安装路径因人而异，有的人安装路径为E:\ANSYS13.0\ANSYS Inc\v130\AISOL\CAD Integration\ProE\ProEPages\config ）。

config 里面有config.pro 和WBPlugInPE.dat 两个文件，如图1所示。

图11.2 用记事本打开 WBPlugInPE.dat 。

1.3 用您自己ANSYS 的安装路径带替换以下红字部分代码。

（此处容易出错）NAME WB 130PluginProWF（您的ANSYS 版本是13.0此处就是130，如果您的ANSYS 版本是 12.0,12.1,14.0此次分别对应120,121,140，下同）EXEC_FILE D:\Program Files\ANSYSInc\v130\aisol\CADIntegration\ProE\intel\WBPlugInPECOM. dllTEXT_DIR D:\Program Files\ANSYSInc\v130\aisol\CADIntegration\ProE\ProEPages\Language\$ AWP_LOCALE130(同样，红色部分为您ANSYS 中WBPlugInPECOM.dll 、Language\$AWP_LOCALE130 的安装路径，注意后缀名) 用记事本打开WBPlugInPE.dat 将修改后的代码来替换前三句代码并保存，如图2所示。

Pro/Engineer与ANSYS的数据交换1.常用交换方法(1)利用IGES中间标准格式转换。

由pro/engineer保存的IGES文件格式属于固定每行80字符的ASCII格式文件。

而ANASY本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。

但是转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。

当Pro/Engineer中建立的模型特征过多或结构过于复杂时，使用IGES文件格式输入到ANSYS后很可能产生模型断裂、丢失实体等情况，会直接影响模型后续分析的准确性。

(2)使用ANSYS—Pro/Engineer接口转换。

ANSYS软件安装选项中包含与Pro/Engineer软件的接口模块“Connection for Pro/Engineer”。

此模块不仅能将Pro/Engineer模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。

该功能允许从建立以部件为基础的参数化Pro/Enginee模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。

此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。

利用软件自带接口能够快速准确地导入数据，ANSYS在默认状态无法识别Pro/Engineer中的prt文件，以下就是具体的配置方案。

1)单击【开始】--【程序】--【ANSYS10.0】--【Utilities】--【ANS-ADMIN】命令，点选【Configuration options】单选按钮，再单击OK按钮。

在弹出的对话框中点选【Configuration Connection for Pro/Engineer】按钮，再单击OK。

在弹出的对话框中的下拉菜单ANSYS Product中选择【ANSYS Multiphysics】，并在Graphics device name中选择【win32】，单击OK按钮。

1. 如何设置Pro/E与ANSYS接口连接与使用方法（图文教程）- 机械工程...使得在Pro/E中建好的模型直接导入到ANSYS中，由于目前CAD 和CAE这两个领域最具代表性的应用软件分别是Pro/E 和ANSYS。

Pro/E 拥有强大的实体和曲面造型功能，而ANSYS具有完善的有限元分析功能，这两个软件各自的长处恰恰又是对方的短处。

解决这一矛盾的有效途径是:在Pro/E中进行建模，然后将模型导入到ANSYS 软件中进行有限元分析，从而实现用计算机完成零件设计和分析。

所以，问题的关键是如何把这两个软件结合起来，将Pro/E中生成的模型完整地导入到ANSYS 中去，进而完成所需的有限元分析。

我们以目前流行的版本Pro/ENGINEERWildfire3.0 与ANSYS10.0 为研究对象，进行了实体模型在两个不同软件之间的转换和连接。

1 ANSYSI0.0 与ProlE接口连接ANSYS l0.0 软件安装选项中包含与Pro/Engineer 软件的接口模块"Connection for Pro/Engineer" (见图1)。

此模块不仅能将ProlE模型数据直接转换给ANSYS ，同时还提供了以执行部件为基础的参数优化设计功能。

该功能允许从建立以部件为基础的参数化Pro/E模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。

此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。

利用软件自带接口能够快速准确地导入数据，因此下面将对此类方案着重进行分析。

2 ANSYS直接集成在Pro/E中的方法(1) ANSYS 直接集成在Pro/E步骤①设置ANSYS 与Pro/E的接口选择"程序"ANSYS l0.0 →Utilities→ANS_ADMIN ，打开ANS_ADMIN 10.0 管理器，选取" Configurrationoptions" 后点"OK" 确定(见图2);②在Configuration options 配置选项对话框中选择Configure Connection for Pro/E 的连接(见图3)，点"OK" 确定;③在随之打开Configure ANSYS Connection forpro/E的对话框中将ANSYS Product 设置为ANSYSMultiphysics. 而图形显示设备Graphics devicename设置为WIN32 (见图4);④最后在ProlE 安装信息"Pro Engineerinstallation path" 对话框中输入Pro.尼在本计算机中的安装路径如E:roeWildfire 3.0, " Languageused with Pro/Engineer" 选项用默认的"usascii,点击"K" 成ANSYS 与Pro/E的接口设置(见图5)。

Pre导入到ansys的方法1）通过中间数据形式，即为将pre/e模型保存为ansys能识别的文件格式，使用ansys中的“file-import”选项，选择相应的格式文件导入。

一般选取IGES和.ANSYS两种格式进行数据转换，（1）以IGES形式将模型数据转换IGES是一种通用的格式，它可以在各建模软件和分析软件中转换。

首先在pre/e中建立模型并保存为IGES格式，在ANSYS中选取”Pile-Im port –IGES”将模型直接导入。

此方法只能导入较简单的模型，如果模型复杂，导入模型与实际模型有较大的偏差，需要进行复杂的修复修复工作。

（2）以.ANS格式进行数据转换.ANS文件是Pre/E的Mechanica模块对模型进行前处理后生成的文件。

首先在Pre/E中建立模型，然后选择“应用程序“菜单中的Mechanica选项进入分析模块，用该模块对模型分配属相、划分网格，完成前处理工作，输出.ANS分析文件，该分析文件包含了有关的有限元前处理信息。

但是在该模块中网格划分的质量很低，并且提供的单元数量太少，导入模型在分析时更麻烦，所以此法不适用与复杂模型。

2）将Pre/E和ANSYS集成连接导入模型通过接口软件将Pre/E和ANSYS集成连接，直接将建成的Pre/E模型转换到ANSYS中，模型转换比较容易、转换速度很快，与通过中间数据形式导入ANSYS的方法相比，导入的模型较为准确。

但是由于机械模型结构比较复杂，模型中有小部分线和面缺失或不均匀，又因为这些缺失只能通过目视检查，不但浪费时间，而且有时会检查不全面，导致划分网格出现问题，因此，这种方法适合与简单模型的导入。

另外，在导入模型时，需要注意以下几点：（1）在同一台机器同一系统下安装有Pre/E和ANSYS两种软件（2）保证这两种软件版本兼容，并且Pre/E的版本不能高于同时期的ANSYS版本。

（3）两种软件的工作目录必须设置相同，否则两种软件无法连接。

Finite Element Method usingPro/ENGINEER and ANSYSNotes by R.W. ToogoodThe transfer of a model from Pro/ENGINEER to ANSYS will be demonstrated here for a simple solid model. Model idealizations such as shells and beams will not be treated. Also, many modeling options for constraints, loads, mesh control, analysis types will not be covered. These are fairly easy to figure out once you know the general procedures presented here.Step 1. Make the partUse Pro/E to make the part. Things to note are:•be aware of your model units•note the orientation of the model (default coordinate system in ANSYS will be the same as in Pro/E)•IMPORTANT: remove all unnecessary and/or cosmetic features like rounds, chamfers, holes, etc., by suppressing them in Pro/E. Too much small geometry will cause the mesh generator to create a very fine mesh with many elementswhich will greatly increase your solver time. Of course, if the feature is critical to your design, you will want to leave it. You must compromise betweenaccuracy and available CPU resources.1The figure above shows the original model for this demonstration. This is a model of a short cantilevered bracket that bolts to the wall via the thick plate on the left end. Model units are inches. A load is applied at the hole in the right end. Some cosmetic features are located on the top surface and the two sides. Several edges are rounded. For this model, the interest is in the stress distribution around the vertical slot. So, the plate and the loading hole are removed, as are the cosmetic features and rounds resulting in the "de-featured" geometry shown below. The model will be constrained on the left face and a uniform load will be applied to the right face.Step 2. Create the FEM modelIn the pull-down menu at the top of the Pro/E window, selectApplications > MechanicaAn information window opens up to remind you about the units you are using. Press ContinueIn the MECHANICA menu at the right, check the box beside FEM Mode and select the command Structure.A new toolbar appears on the right of the screen that contains icons for creating all the common modeling entities (constraints, loads, idealizations). All these commands are also available using the command windows that will open on the right side of the screen or in dialog windows that will open when appropriate.Notice that a small green coordinate system WCS has appeared. This is how you will specify the directions of constraints and forces. Other coordinate systems (eg cylindrical) can be created as required and used for the same purpose.The MEC STRUCT menu appears on the right. Basically, to define the model we proceed down this menu in a top-down manner. Model is already selected for you which opens the STRC MODEL menu. This is where we specify modeling2information. We proceed in a top-down manner. The Features command allows you to create additional simulation features like datum points, curves, surface regions, and so on. Idealizations lets you create special modeling entities like shells and beams. The Current CSYS command lets you create or select an alternate coordinate system for specifying directions of constraints and loads.Defining ConstraintsFor our simple model, all we need are constraints, loads, and a specified material. SelectConstraints > NewWe can specify constraints on four entity types (basically points, edges, and surfaces). Constraints are organized into constraint sets. Each constraint set has a unique name (default of the first one is ConstraintSet1) and can contain any number of individual constraints of different types. Each individual constraint also has a unique name (default of the first one is Constraint1). In the final computed model, only one set can be included, but this can contain numerous individual constraints.Select Surface. We are going to fully constrain the left face of the cantilever. A dialog window opens as shown above. Here you can give a name to the constraint and identify which constraint set it belongs to. Since we elected to create a surface constraint, we now select the surface we want constrained (push the Surface selection button in the window and then click on the desired surface of the model). The constraints to be applied are selected using the buttons at the bottom of the window. In general we specify constraints on translation and rotation for any mesh node that will appear on the selected entity. For each direction X, Y, and Z, we can select one of the four buttons (Free, Fixed, Prescribed, and Function of Coordinates). For our solid model, the rotation constraints are irrelevant (since nodes of solid elements do3not have this degree of freedom anyway). For beams and shells, rotational constraints are active if specified.For our model, leave all the translation constraints as FIXED, and select the OK button. You should now see some orange symbols on the left face of the model, along with some text labels that summarize the constraint settings.Defining LoadsIn the STRC MODEL menu selectLoads > New > SurfaceThe FORCE/MOMENT window opens as shown above. Loads are also organized into named load sets. A load set can contain any number of individual loads of different types. A FEM model can contain any number of different load sets. For example, in the analysis of a pressurized tank on a support system with a number of nozzle connections to other pipes, one load set might contain only the internal pressure, another might contain the support forces, another a temperature load, and more might contain the forces applied at each nozzle location. These can be solved at the same time, and the principle of superposition used to combine them in numerous ways.Create a load called "end_load" in the default load set (LoadSet1)Click on the Surfaces button, then select the right face of the model and middle click to return to this dialog. Leave the defaults for the load distribution. Enter the force components at the bottom. Note these are relative to the WCS. Then select OK. The load should be displayed symbolically as shown in the figure below.4Note that constraint and load sets appear in the model tree. You can select and edit these in the usual way using the right mouse button.Assigning MaterialsOur last job to define the model is to specify the part material. In the STRC MODEL menu, selectMaterials > Whole PartIn the library dialog window, select a material and move it to the right pane using the triple arrow button in the center of the window. In an assembly, you could now assign this material to individual parts. If you select the Edit button, you will see the properties of the chosen material.At this point, our model has the necessary information for solution (constraints, loads, material).Step 3. Define the analysisSelectAnalyses > New5Specify a name for the analysis, like "ansystest". Select the type (Structural or Modal). Enter a short description. Now select the Add buttons beside the Constraints and Loads panes to add ConstraintSet1 and LoadSet1 to the analysis. Now select OK.Step 4. Creating the meshWe are going to use defaults for all operations here. The MEC STRUCT window, selectMesh > Create > Solid > StartAccept the default for the global minimum. The mesh is created and another dialog window opens (Element Quality Checks).6This indicates some aspects of mesh quality that may be specified and then, by selecting the Check button at the bottom, evaluated for the model. The results are indicated in columns on the right. If the mesh does not pass these quality checks, you may want to go back to specify mesh controls (discussed below). Select Close. Here is an image of the default mesh, shown in wire frame.Improving the Mesh7In the mesh command, you can select the Controls option. This will allow you to select points, edges, and surfaces where you want to specify mesh geometry such as hard points, maximum mesh size, and so on. Beware that excessively tight mesh controls can result in meshes with many elements.For example, setting a maximum mesh size along the curved ends of the slot results in the following mesh. Notice the better representation of the curved edges than in the previous figure. This is at the expense of more than double the number of elements. Note that mesh controls are also added to the model tree.Step 5. Creating the Output fileAll necessary aspects of the model are now created (constraints, loads, materials, mesh). In the MEC STRUCT menu, selectRun8This opens the Run FEM Analysis dialog window shown here. In the Solver pull-down list at the top, select ANSYS. In the Analysis list, select Structural. You pick either Linear or Parabolic elements. The analysis we defined (containing constraints, loads, mesh, and material) is listed. Select the Output to File radio button at the bottom and specify the output file name (default is the analysis name with extension .ans). Select OK and read the message window.We are now finished with Pro/E. Go to the top pull-down menus and select Applications > StandardSave the model file and leave the program.Copy the .ans file from your Pro/E working directory to the directory you will use for running ANSYS.Step 6. Importing into ANSYSLaunch ANSYS Interactive and selectFile > Read Input From...Select the .ans file you created previously. This will read in the entire model. You can display the model using (in the pull down menus) Plot > Elements.9Step 7. Running the ANSYS solverIn the ANSYS Main Menu on the left, selectSolution > Solve > Current LS > OKAfter a few seconds, you will be informed that the solution is complete. Step 8. Viewing the resultsThere are myriad possibilities for viewing FEM results. A common one is the following:General Postproc > Plot Results > Contour Plot > Nodal SoluPick the Von Mises stress values, and select Apply. You should now have a color fringe plot of the Von Mises stress displayed on the model.Updated: 8 November 2002 using Pro/ENGINEER 200110。

ANSYS10.01.首先安装虚拟光驱,文件名叫deamon.exe ，顺便把ANSYS源程序也考出来！安装好后应该让您重新启动！2.重启后，在您机器的右下角有那个虚拟光驱的标志，右击》第一个virtual cd/dvd-rom 》第一个device[] no media 》mount image 》打开新的对话框select new image file 选取ansys 的安装文件把文件类型那个下拉菜单改为all file（* *）选取m-asmp10.bin 文件！3．双击我的电脑出现右键打开虚拟光驱4.执行安装程序中的WinHostId.Exe文件,出现如下窗口您的机子和我的不一样，点击creat file 以文本的形式保存在桌面。

5.现在打开刚才复制到桌面的MAGNiTUDE”（ANSYS10.0）文件夹。

用记事本的打开方式打开ansys.dat 文件如下的HostID。

把ansys.dat中的所有2006改为2012，可以使用编辑命令中的替换操作。

6. 双击桌面的keygen.bat文件，将在此文件夹中出现license.dat文件。

改名为license1.dat 。

并将其拷到C:\Program Files\Ansys Inc\Shared Files\Licensing\intel7. 设置环境变量：我的电脑－属性－高级－环境变量－新建：1）在变量名内输入：ANSYSLMD_LICENSE_FILE在变量值内输入：1055@HOSTNAME（HOSTNAME前面讲过，就是你的计算机名）2）在变量名内输入：LM_LICENSE_FILE在变量值内输入： C:\Program Files\Ansys Inc\Shared Files\Licensing\license.dat8. 安装ANSYS10.0。

安装完成后FlexLM（许可证文件）的安装程序将自动开始运行，出现如下界面，选择{是（y）}出现选择{是（y）} 许可证将安装出现点击next 找到如下路径找到文件lisense1.dat下一步安装成功license 10.如下图所示文件出现图如下点击Config Services，出现如下窗口选好后点击“Save Service如果没有license.log文件，自己新建一个txt文件，讲其全名该为license.log即可。

1.设置ANSYS与Pro/E的接口。

选择“程序”〉ANSYS10.0>Utilities>ANS _ADMIN,打开ANSYS管理器,点击“OK”确定,在配置选项对话框中选择与Pro/E的连接,确定后在随之打开的对话框中将ANSYS产品设置为“ANSYS Mechanical/LS-DYNA”,最后在Pro/E安装信息对话框中输入Pro/E在你计算机中的安装路径（如d:\ptc\proeWildfire 3.0）,点击“OK”完成ANSYS与Pro/E的接口设置,然后点exit退出。

2.打开Pro/E,在菜单管理器中出现ANSYS10.0，并且下面有两个选项“ANS Config”和“ANSYSGeom”,这表明已经将ANSYS集成在Pro/E 之中了。

3.在Pro/E中完成建模后点击菜单管理器中ANSYS10.0下面的“ANSYSGeom”,系统会自动将ANSYS打开,将当前模型导入到ANSYS中去，点击ANSYS菜单栏的File>Import> Pro/E,然后在弹出的对话框内选中在Pro/E中建好的几何模型。

由于此方法是将ANSYS直接集成在Pro/E中,所以模型的整个转换过程可以在不脱离Pro/E和ANSYS这两个软件的情况下进行,从而实现了无缝连接,真正做到了CAD/CAE一体化。

快速将proe模型转如ansys1.先在ansys中设置好与proe的接口；2.再在proe建好模型，不要关窗口，不过也不用保存；3.又proe的菜单上面点ansysy10.0->ansysgeom ；4.等ansys打开后，在plot->volumes，即可！注意：必须先打开proe并且要先建好模型，并在proe里面打开ansys才能传起！。
